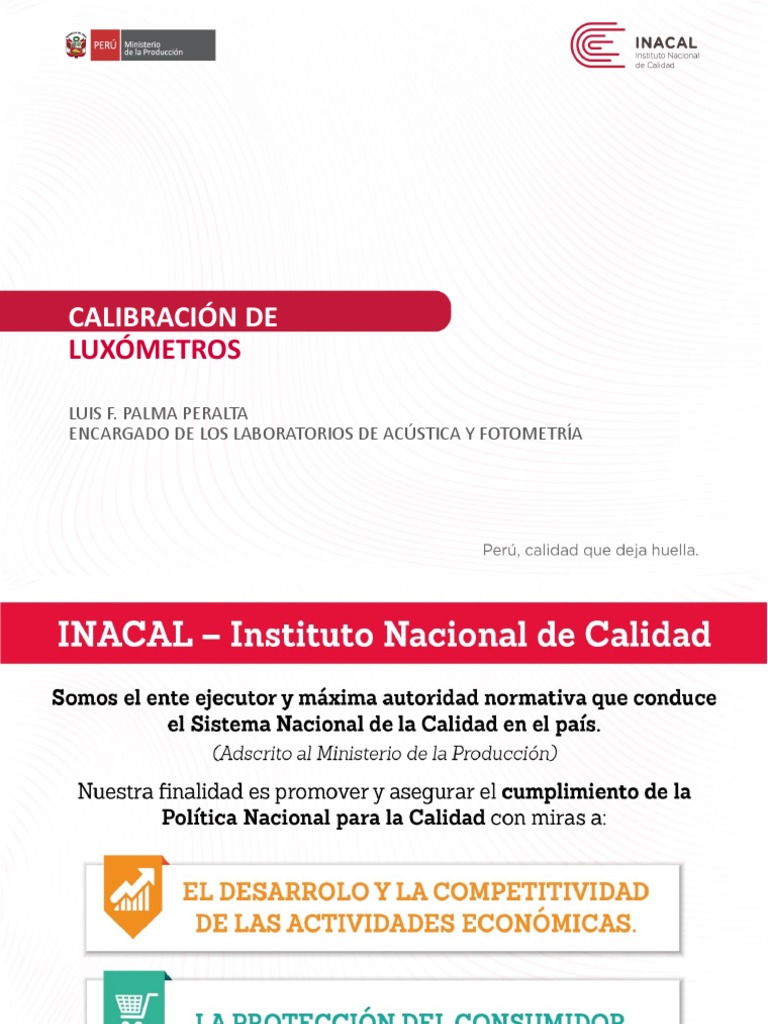

CALIBRACIÓN DE

LUXÓMETROS

LUIS F. PALMA PERALTA

ENCARGADO DE LOS LABORATORIOS DE ACÚSTICA Y FOTOMETRÍA
Contenido (índice)

 ¿Qué es la luz?
 Importancia de la medición de la luz
 Definiciones
 Procedimiento de calibración
 Cálculo de incertidumbre
 Referencias
 CALIBRACIÓN DE LUXÓMETROS
Es la parte de la radiación electromagnética que puede ser percibida por el ojo
humano.

Se comporta como una onda electromagnética en todo lo referente a su propagación,

sin embargo se comporta como un haz de partículas cuando interaccciona con la
materia.
 CALIBRACIÓN DE LUXÓMETROS
La propagación de la luz en la Física clásica se describe mediante las ecuaciones de
Maxwell, según la ecuación de onda, dada por:

según la con solución en el espacio libre: E= E0 cos(2t-kx)

La velocidad de propagación está dada por: con c = 299 792 458 m/s

Y el vector de propagación de magnitud:

También observamos la relación importante entre la longitud de onda y la frecuencia

:  = c/

La longitud de onda, "lambda", generalmente se expresa en nanómetros : 1 nm =

10-9 m.
 CALIBRACIÓN DE LUXÓMETROS
Flujo de potencia de la radiación electromagnética (potencia /área)
Vector de Poynting :  S t =  E x H t = (1/2) cE2 [W/m2]

En radiometría, el símbolo  se usa comúnmente para describir la potencia

radiante [W] .

La potencia emitida d desde una superficie elemental dA1 se denomina

Excitancia, y se define por la ecuación: Me=d/dA1 [W/m2]

La potencia incidente d sobre una superficie elemental dA2 se denomina

Irradiancia, y se define por la ecuación Ee= d /dA2 [W/m2]
 CALIBRACIÓN DE LUXÓMETROS

Modelo cuántico de la luz

Einstein : La luz se emite en paquetes discretos o fotones, cuya energía es :

eph = h , donde h es la constante de Planck

h= 6,626176 10-34 Js

 CALIBRACIÓN DE LUXÓMETROS
La luz emitida por las lámparas para iluminación tales como lámparas
incandescentes, fluorescentes o de descarga y, más recientemente, Leds, emiten
luz incoherente dentro de un rango espectral continuo. (Emisión espontánea)
En contraste la luz láser predominantemente emite luz coherente. (emision
estimulada)
 CALIBRACIÓN DE LUXÓMETROS
Importancia de la iluminación

Mejora de rendimiento en el centro de labores

Genera un mayor confortabilidad visual
Reduce la tasa de errores y accidentes
Genera una sensación de seguridad
 CALIBRACIÓN DE LUXÓMETROS
Iluminancia E
La iluminancia E en un punto de un área es el cociente del flujo luminoso df recibido
por un elemento de área dA que contiene a este punto y al área de ese elemento:

Fotómetro
Es un instrumento para la medición de magnitudes fotométricas. Las magnitudes
fotométricas pueden obtenerse de magnitudes radiométricas por medio de ciertas
convenciones (ley de aditividad; función V(l) ; definición de la intensidad luminosa). El
instrumento de medición muestra el valor medido. La lectura puede ser digital o
analógica.
 CALIBRACIÓN DE LUXÓMETROS
Medidor de Iluminancia
Es un fotómetro que consiste al menos de un cabezal fotométrico (incorporado o
no al resto del instrumento), un transductor y una unidad de pantalla. La fuente de
energía puede ser parte del medidor de iluminancia aún si están separados. Se les
conoce también con el nombre de luxómetros.

Cabezal fotométrico
Un cabezal fotométrico consiste de un detector sensible a la luz llamado fotosensor
y dispositivos para la evaluación espectral (por ejemplo filtros de color) o para la
dispersión espectral de la luz (por ejemplo rejillas). El detector sensible a la luz
convierte la luz incidente en una magnitud eléctrica.
 CALIBRACIÓN DE LUXÓMETROS
Area de Aceptación
Es el área del cabezal fotométrico que recibe y evalúa direccionalmente la luz
incidente.

Alcance de indicación y alcance de medición

El alcance de indicación es el conjunto de valores de la magnitud a medir que
puede ser leída en el instrumento de medición.
 CALIBRACIÓN DE LUXÓMETROS
Equipos e instrumentos de medición
- Medidor de iluminancia patrón calibrado, clase L de exactitud según la norma
DIN 5032 con alcance mínimo de 0 lux a 20 000 lux y resolución mejor o igual a
0,001 lux.
- Lámparas del tipo de luz a calibrar (luz fluorescente; luz incandescente; luz de
halogenuros metálico, luz de lámparas de vapor de sodio, de vapor de
mercurio, de lámparas fluorescentes compactas, etc).
- Laser de alineamiento de ser necesario.
- Termómetro calibrado con alcance mínimo de 10 °C a 35 °C y resolución ó
división de escala de 0,1 °C .
- Higrómetro calibrado con alcance mínimo de 20% a 100 % y resolución ó
división de escala de 1 % o mejor.
 CALIBRACIÓN DE LUXÓMETROS
Equipos auxiliares
- Estabilizador de tensión de 220 VAC con estabilización mejor que ± 0,5 % en
tensión eléctrica y distorsión de armónicas menor al 3%.
- Medidor de tensión eléctrica para medir la tensión de alimentación de las
fuentes de luz, alcance mínimo 0 a 250 VAC , clase 1 o mejor calibrado .
- Soportes universales, pinzas.
 CALIBRACIÓN DE LUXÓMETROS
Condiciones ambientales
- Estabilizador Temperatura ambiente: 23 °C ± 5 °C
- Humedad relativa del aire: menor a 80 %

Procedimiento de calibración
- El método propuesto se realiza por comparación con mediciones absolutas en
diferentes niveles de iluminancia.
- Las lámparas debe usarse una alimentación eléctrica estabilizada dentro del ±
0,5 % con distorsión de armónicas menor al 3 % .
- Los instrumentos de medición conectados en serie con las lámparas no deben
provocar una caída de tensión que supere el 2 % de la tensión nominal de las
lámparas.
- Los fotosensores tanto del patrón como del instrumento a calibrar deben
ubicarse lo más juntos posibles y a una distancia de las lámparas mayor o igual
a 10 veces la mayor dimensión de la lámpara.
- Las lámparas deben ubicarse firmemente orientadas hacia los fotosensores, la
superficie de los fotosensores deben estar perpendiculares a los rayos de luz.
 CALIBRACIÓN DE LUXÓMETROS
Procedimiento de calibración
- Los diferentes niveles de iluminancia pueden lograrse:
* Usando una o varias lámparas del mismo tipo.
* Variando la distancia fuente de luz –fotosensor.
* Girando las lámparas hasta el ángulo deseado para usar diferentes
zonas de la distribución luminosa de las lámparas.
* Usando la técnica de las múltiples aperturas para la fuente luminosa
- Para cada valor de calibración deben tomarse al menos cinco lecturas
simultáneas del patrón y del instrumento a calibrar.
- Para cada alcance la calibración se empieza en el valor más bajo y se va
aumentando gradualmente hasta alcanzar el valor más alto.
- Se baja a cero lux por 5 minutos y se vuelve a tomar el valor más alto como una
prueba de repetibilidad.
CALIBRACIÓN DE LUXÓMETROS
 CALIBRACIÓN DE LUXÓMETROS
Toma y tratamiento de datos
La indicación de iluminancia corregida ES corr del patrón se obtiene según la
ecuación:

es el promedio de las lecturas del patrón.

es el factor de corrección reportado en el certificado de calibración del
patrón.
es la corrección por la deriva del patrón desde su última calibración . Puede
estimarse a partir del historial de calibraciones del sensor.
es la corrección por la posición incorrecta del fotosensor del patrón (por falta
de perpendicularidad, por no estar a la misma distancia que el otro
fotosensor, por luz dispersa etc. ) Su valor más probable es cero pero tiene
asociada una incertidumbre distinta de cero.
es la corrección por la lectura con la limitada resolución del patrón. Su valor
es cero pero tiene asociada una incertidumbre distinta de cero.
 CALIBRACIÓN DE LUXÓMETROS
Toma y tratamiento de datos
La indicación corregida de iluminancia Ecorr del instrumento a calibrar se obtiene
según la ecuación:

es el promedio de las lecturas del instrumento a calibrar.

es la corrección por la posición incorrecta del fotosensor del instrumento a
calibrar ( por falta de perpendicularidad, por no estar a la misma distancia
que el otro fotosensor, por luz dispersa etc. ) Su valor más probable es cero
pero tiene asociada una incertidumbre distinta de cero.
es la corrección por la lectura con la limitada resolución/división de escala
del instrumento a calibrar . Su valor es cero pero tiene asociada una
incertidumbre distinta de cero.
es la corrección por la repetibilidad del instrumento a calibrar . Su valor es
cero pero tiene asociada una incertidumbre distinta de cero.

La corrección C se obtiene entonces aplicando la ecuación :

 CALIBRACIÓN DE LUXÓMETROS
Cálculo de incertidumbre
 CALIBRACIÓN DE LUXÓMETROS
Referencias
- Instituto Nacional de Defensa de la Competencia y de la Propiedad Intelectual
Indecopi, Guía para la Expresión de la Incertidumbre en la Medición , Lima
Perú, 2001 . Traducción al castellano efectuada por Indecopi, con autorización
de ISO, de la GUM, "Guide to the Expression of Uncertainty in Measurement",
corrected and reprinted in 1995, equivalente a la publicación del BIPM
JCGM:100 2008, GUM 1995 with minor corrections “Evaluation of
Measurement Data - Guide to the Expression of Uncertainty in Measurement”.
- European Co-operation for Accreditation, Expression of the Uncertainty of
Measurement in Calibration, 2013; Publication Reference EA 4/02 M:2013.
- Instituto Nacional de Defensa de la Competencia y de la Propiedad Intelectual
Indecopi, Guía para la Expresión de la Incertidumbre en la Medición , Lima
Perú, 2008; Vocabulario Internacional de Metrología - Conceptos
fundamentales y generales, y términos asociados (VIM) (JCGM 200:2008)
traducción al español de la 3ª edición del VIM 2008.
- Commission International de l´Eclairage; Technical Report CIE 69- 1987
Methods of characterizing illuminance meters and luminance meters.
Performance, characteristics and specifications.
