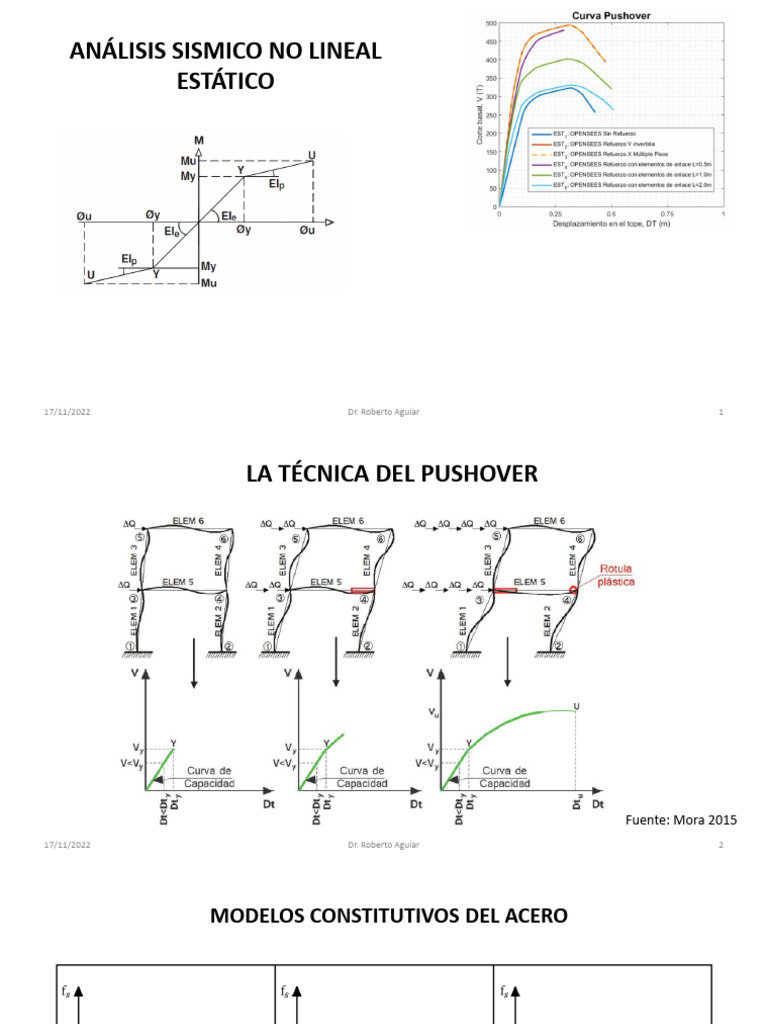

ANÁLISIS SISMICO NO LINEAL

ESTÁTICO

17/11/2022 Dr. Roberto Aguiar 1

 LA TÉCNICA DEL PUSHOVER

Fuente: Mora 2015

17/11/2022 Dr. Roberto Aguiar 2
 MODELOS CONSTITUTIVOS DEL ACERO

17/11/2022 Dr. Roberto Aguiar 3

 MODELO DE HOGNESTAD DEL HORMIGÓN NO CONFINADO

17/11/2022 Dr. Roberto Aguiar 4

 MOMENTO CURVATURA

17/11/2022 Dr. Roberto Aguiar 5

 MODELOS DE DIAGRAMAS MOMENTO CURVATURA

17/11/2022 Dr. Roberto Aguiar 6

 MODELO DEL ASCE SEI 41

17/11/2022 Dr. Roberto Aguiar 7

 VIGAS H.A.

17/11/2022 Dr. Roberto Aguiar 8

 CONTROL DE CUANTÍAS

𝝆 − 𝝆′
𝝆𝒃
𝑨𝒔
𝝆=
𝒃∗𝒅
𝑨′𝒔
𝝆′ =
𝒃∗𝒅
𝟎. 𝟖𝟓𝒇′𝒄 𝟔𝟏𝟐𝟎
𝝆𝒃 = 𝜷𝟏
𝒇𝒚 𝟔𝟏𝟐𝟎 + 𝒇𝒚

17/11/2022 Dr. Roberto Aguiar 9

 CONTROL DE CORTANTE

17/11/2022 Dr. Roberto Aguiar 10

 COLUMNAS DE H.A.

17/11/2022 Dr. Roberto Aguiar 11

 • [a,b,c,tetay,EA,EIy,My]=Momento_Rotation_ConcrASCE41B (Section,M,teta,tetay,V)

• [a,b,c,tetay,EA,EIy,My]=Momento_Rotation_ConcrASCE41C(Section,M,teta,tetay,V,Pa)

17/11/2022 Dr. Roberto Aguiar 12

17/11/2022 Dr. Roberto Aguiar 13
% Momento_Curvatura_horm_vig
b=25.00; %base del elemento (cm)
d=20.00; %altura efectiva del elemento para traccion (cm)
dp=5.00; %altura efectiva del elemento para compresion (cm) recubrimiento
fc=210; %esfuerzo máximo de compresion del hormigon (kg/cm2)
fy=4200; %esfuerzo de fluencia del acero (kg/cm2)
Ec=126000*sqrt(fc); %Modulo de elasticidad del hormigón (T/m2)
Es=21000000; %Modulo de elasticidad del acero (T/m2)
Po=0; %fuerza axial aplicada en el elemento(T)
Long=3; %longitud del elemento en (m)
%s= %espaciamiento entre estribos (cm)
Longe=95; %longitud del estribo incluido los 2 ganchos (cm)
Epso=0.0021; %Modelo trapezoidal=0.002, Modelo Hognestad y Withney Eo=2(0.85*f´c)/Ec
Epsy=fy*10/Es; %En los 3 modelos; curva de acero
diam=1; % Diametro de los estribos en (cm)
diaml=1.2 ; % Diametro del varilla longitudinal en (cm)
dibujo=0; % Con 1 dibuja diagrama momento curvatura con 0 no dibuja

17/11/2022 Dr. Roberto Aguiar 14

%Ingreso de acero de refuerzo de la viga
%Tramo Izquierdo %Tramo Central %Tramo Derecho
As_Sup_i=3.39; As_Sup_c=2.26; As_Sup_d=3.39; %Acero Superior
As_Inf_i=2.26; As_Inf_c=2.26; As_Inf_d=2.26; %Acero Inferior
sep_est_i=10; sep_est_c=15; sep_est_d=10; %Separación de estribos

%Procedimiento
SECCION_1=[As_Sup_i As_Inf_i sep_est_i; % Tramo inicial
As_Inf_c As_Sup_c sep_est_c; % Tramo central
As_Sup_d As_Inf_d sep_est_d]; % Tramo final
Lm1=length(SECCION_1(:,1));
for i=1:Lm1
As=SECCION_1(i,1);Asp=SECCION_1(i,2);s=SECCION_1(i,3);
[x,y]=momento_curvatura_park...
(As,Asp,b,d,dp,fc,fy,Ec,Es,Po,Long,s,Longe,Epso,Epsy,diam,diaml,dibujo);

17/11/2022 Dr. Roberto Aguiar 15

 if i==1
My_izq=y(:,3);Mu_izq=y(:,4);fiy_izq=x(:,3);fiu_izq=x(:,4);
M_fi_izq=[My_izq Mu_izq fiy_izq fiu_izq];
end
if i==2
My_c=y(:,3);Mu_c=y(:,4);fiy_c=x(:,3);fiu_c=x(:,4);
M_fi_c=[My_c Mu_c fiy_c fiu_c];
end
if i==3
My_der=y(:,3);Mu_der=y(:,4);fiy_der=x(:,3);fiu_der=x(:,4);
M_fi_der=[My_der Mu_der fiy_der fiu_der];
end
end
M_fi_Elem=[M_fi_izq M_fi_c M_fi_der];
M_fi=vpa(M_fi_Elem,3);

fprintf('\n Tramo Izquierdo Tramo Central Tramo Derecho \n');

fprintf(' Nudo Inicial Centro Nudo Final \n');
fprintf(' My Mu fi_y fi_u My Mu fi_y fi_u My Mu fi_y fi_u \n');
fprintf('%5.2f %5.2f %5.2f %6.2f %10.2f %5.2f %4.2f %5.2f %10.2f %5.2f %5.2f %5.2f \n',M_fi)

17/11/2022 Dr. Roberto Aguiar 16

17/11/2022 Dr. Roberto Aguiar 17
%% SOLUCION PARA EL ANALISIS MOMENTO - ROTACION
%Tramo Izquierdo (Nudo Inicial)
si=10;
Beta=0.85;
Asvi=2*(pi*1^2/4);
As=3*(pi*1.2^2/4);
Asp=2*(pi*1.2^2/4);
ro_i=As/(bw*d);
rop_i=Asp/(bw*d);
rob_i=((0.85*fc)/fy)*Beta*(6120/(6120+fy));
Vs=(Asvi*fyv*d)/si;

Condicion1=(ro_i-rop_i)/rob_i;
Condicion2=((V)/(bw/100*d/100*sqrt(fc*10)))*1.1926;

if si<(d/3) || si==(d/3)
Con_Conf1=1;
else
Con_Conf1=0;
end

if Vs>((3/4)*V)
Con_Conf2=1;
else
Con_Conf2=0;
end
VALORES DE a, b, c
Se repite el mismo procedimiento para obtener las gráficas del tramo central y derecho:

a b c

Tramo Izquierdo 0.01789 0.02683 0.2 0.0021 0.0200 0.0289 2.48 2.9028 0.496
Tramo Central 0.025 0.05 0.2 0.0014 0.0264 0.0514 1.69 2.290 0.338
Tramo Derecho 0.01789 0.02683 0.2 0.0021 0.0200 0.0289 2.48 2.9028 0.496
• EJEMPLO 2

En la parte superior de la figura 2.6, se presenta el desarrollo de una columna de 45/45 cm, que tiene
8 ∅ 18 𝑚𝑚 + 8 ∅ 16 𝑚𝑚, en el nudo inicial; 8 ∅ 18 𝑚𝑚, en el centro de luz y nudo final. Los estribos son de 12
mm, de diámetro espaciados a 10 cm, en toda su longitud. En la parte inferior de la figura 2.6, se indican más
detalles del armado de la columna. El hormigón tiene una resistencia a la compresión 𝑓𝑐′ = 210 𝑘𝑔Τ𝑐𝑚2 . La
carga axial que gravita en la columna es 𝑃 = 8.75 𝑇.

En el programa momento_curvatura_park 𝐴𝑠 = 𝐴′𝑠 = 𝐴 𝑇 Τ2. Siendo 𝐴 𝑇 el área total de las varillas

longitudinales de la sección transversal.

17/11/2022 Dr. Roberto Aguiar 25

17/11/2022 Dr. Roberto Aguiar 26
% Momento_Curvatura_horm_col
b=45.00; %base del elemento (cm)
d=40.00; %altura efectiva del elemento para traccion (cm)
dp=5.00; %altura efectiva del elemento para compresion (cm) recubrimiento
fc=210; %esfuerzo máximo de compresion del hormigon (kg/cm2)
fy=4200; %esfuerzo de fluencia del acero (kg/cm2)
Ec=126000*sqrt(fc); %Modulo de elasticidad del hormigón (T/m2)
Es=21000000; %Modulo de elasticidad del acero (T/m2)
Po=3.5*5/2; %fuerza axial aplicada en el elemento(T)
Long=3.5; %longitud del elemento en (m)
%s= %espaciamiento entre estribos (cm)
Longe=175; %longitud del estribo incluido los 2 ganchos (cm)
Epso=0.0021; %Modelo trapezoidal=0.002, Modelo Hognestad y Withney Eo=2(0.85*f´c)/Ec
Epsy=fy*10/Es; %En los 3 modelos; curva de acero
diam=1; % Diametro de los estribos en (cm)
diaml=1.6 ; % Diametro del varilla longitudinal en (cm)
dibujo=0; % Con 1 dibuja diagrama momento curvatura con 0 no dibuja

17/11/2022 Dr. Roberto Aguiar 27

%Ingreso de acero de refuerzo de la columna
%Tramo Inferior %Tramo Central %Tramo Superior
As_Trac_inf=18.20; As_Trac_cen=10.16; As_Trac_Sup=10.16; %Acero en tracción
As_Comp_inf=18.20; As_Comp_cen=10.16; As_Comp_Sup=10.16; %Acero en compresión
sep_est_inf=10; sep_est_cen=10; sep_est_Sup=10; %Separación de estribos

%Procedimiento
SECCION_1=[As_Trac_inf As_Comp_inf sep_est_inf; % Tramo inferior
As_Trac_cen As_Comp_cen sep_est_cen; % Tramo central
As_Trac_Sup As_Comp_Sup sep_est_Sup]; % Tramo superior
Lm1=length(SECCION_1(:,1));
for i=1:Lm1
As=SECCION_1(i,1);Asp=SECCION_1(i,2);s=SECCION_1(i,3);
[x,y]=momento_curvatura_park...
17/11/2022 Dr. Roberto Aguiar 28
(As,Asp,b,d,dp,fc,fy,Ec,Es,Po,Long,s,Longe,Epso,Epsy,diam,diaml,dibujo);
 if i==1
My_inf=y(:,3);Mu_inf=y(:,4);fiy_inf=x(:,3);fiu_inf=x(:,4);
M_fi_inf=[My_inf Mu_inf fiy_inf fiu_inf];
end
if i==2
My_cen=y(:,3);Mu_cen=y(:,4);fiy_cen=x(:,3);fiu_cen=x(:,4);
M_fi_cen=[My_cen Mu_cen fiy_cen fiu_cen];
end
if i==3
My_sup=y(:,3);Mu_sup=y(:,4);fiy_sup=x(:,3);fiu_sup=x(:,4);
M_fi_sup=[My_sup Mu_sup fiy_sup fiu_sup];
end
end
M_fi_Elem=[M_fi_inf M_fi_cen M_fi_sup];
M_fi=vpa(M_fi_Elem,3);

fprintf('\n Tramo Inferior Tramo Central Tramo Superior \n');

fprintf(' Nudo Inicial Centro Nudo Final \n');
fprintf(' My Mu fi_y fi_u My Mu fi_y fi_u My Mu fi_y fi_u \n');
fprintf('%5.4f %5.4f %5.4f %6.4f %10.4f %5.4f %4.4f %5.4f %10.4f %5.4f %5.4f %5.4f \n',M_fi)

17/11/2022 Dr. Roberto Aguiar 29

17/11/2022 Dr. Roberto Aguiar 30
• EJEMPLO 2

En la parte superior de la figura 2.6 se presenta el desarrollo de una columna de 45/45 cm, que tiene
8 Ø 18 mm + 8 Ø 16 mm, en el nudo inicial, 8 Ø 18 mm, en el centro de luz y nudo final. Los estribos son de 12
mm de diámetro espaciados a 10 cm, en toda su longitud. En la parte inferior de la figura 2.6, se indican los
detalles del armado de la columna. El hormigón tiene una resistencia a la compresión f’c = 210 kg/cm2 con una
carga axial que gravita en la columna es P = 8.75T.
Determinar el Diagrama Momento Curvatura de esta columna con Coeficientes del ASCE.
Para este ejercicio se trabajará con un cortante actuante V = 2T como ejemplo.
 Diagramas de Momento Curvatura
Tramo Inferior
Determinar los valores de a, b y c de la tabla 2.2

𝑃 8,75
= = 0,0206
𝐴𝑔 𝑓𝑐 ′ 0,2025 ∗ 2100

𝑉 2 𝑝𝑜𝑢𝑛𝑑
= ∗ 1,1926 = 0,9144
𝑏 𝑑 𝑓𝑐 ′ 0,45 ∗ 0,40 ∗ 210 𝑖𝑛
Verificación de confinamiento de la sección

𝐴𝑣 = 5∅12𝑚𝑚 = 5,65 𝑐𝑚2

𝐴𝑣 𝑓𝑦 𝑑 5,65 ∗ 4200 ∗ 40
𝑉𝑠 = = = 94,92
𝑠 10
𝑑 3
𝑠≤ = 10 ≤ 13,33 𝑉𝑠 > 𝑉 = 94,92 > 1,5 CONFINADO
3 4
Con los valores determinados con anterioridad observamos que los valores de a, b y c son los siguientes.
Reemplazando los valores de a, b y c obtenemos los valores necesarios para la gráfica.

𝑀𝑦 = 28,2165
Datos que da el
programa 𝜃𝑢 = 𝜃𝑦 + 𝑎
𝑀𝑢 = 33,8060
𝜃𝑢 = 0,0026 + 0,02 = 0,0226
𝐿𝑀𝑦
𝜃𝑦 =
6𝐸𝐼 𝜃𝑟 = 𝜃𝑦 + 𝑏
𝐼 = 0,0034172 𝑚4 𝜃𝑟 = 0,0026 + 0,03 = 0,0326
(3,50)(28,2165)
𝜃𝑦 = 𝑀𝑟 = 𝑐 𝑀𝑦
6(126000 210)(0,0034172)
𝑀𝑟 = 0,2 ∗ 25,2165 = 5,6433
𝜃𝑦 = 0,0026
𝑀𝑦 = 28,2165 𝑀𝑢 = 33,8060 𝑀𝑟 = 5,6433
𝜃𝑦 = 0,0026 𝜃𝑢 = 0,0226 𝜃𝑟 = 0,0326
 Tramo Central y Superior
Determinar los valores de a, b y c de la tabla 2.2

𝑃
= 0,0206
𝐴𝑔 𝑓𝑐 ′

𝑉 𝑝𝑜𝑢𝑛𝑑
= 0,9144
𝑏 𝑑 𝑓𝑐 ′ 𝑖𝑛
Verificación de confinamiento de la sección

𝐴𝑣 = 3∅12𝑚𝑚 = 3,39 𝑐𝑚2

𝐴𝑣 𝑓𝑦 𝑑 3,39 ∗ 4200 ∗ 40
𝑉𝑠 = = = 56,95
𝑠 10
𝑑 3 CONFINADO
𝑠 ≤ = 10 ≤ 13,33 𝑉𝑠 > 𝑉 = 56,95 > 1,5
3 4
 Tramo Central y Superior

Resultaron los mismos valores de a, b y c anteriores, procedemos con el cálculo para los datos de la gráfica.

𝑀𝑦 = 16.7005
Datos que da el
𝑀𝑢 = 20.2326 programa 𝜃𝑢 = 𝜃𝑦 + 𝑎

𝐿𝑀𝑦 𝜃𝑢 = 0,0016 + 0,02 = 0,0216

𝜃𝑦 =
6𝐸𝐼
𝜃𝑟 = 𝜃𝑦 + 𝑏
𝐼 = 0,0034172 𝑚4
𝜃𝑟 = 0,0016 + 0,03 = 0,0316
(3,50)(16.7005)
𝜃𝑦 = 𝑀𝑟 = 𝑐 𝑀𝑦
6(126000 210)(0,0034172)
𝑀𝑟 = 0,2 ∗ 16.7005 = 3,3401
𝜃𝑦 = 0,0016
𝑀𝑦 = 16,705 𝑀𝑢 = 20,2326 𝑀𝑟 = 3,3401
𝜃𝑦 = 0,0016 𝜃𝑢 = 0,0216 𝜃𝑟 = 0,0316
 MODELO DE PLASTICIDAD CONCENTRADA DE GIBERSON

17/11/2022 Dr. Roberto Aguiar 39

 MODELO DE GIBERSON

17/11/2022 Dr. Roberto Aguiar 40

 MATRIZ DE RIGIDEZ EN COORDENADAS LOCALES Y
GLOBALES DE UN ELEMENTO

17/11/2022 Dr. Roberto Aguiar 41

 RÓTULAS
PLÁSTICAS

17/11/2022 Dr. Roberto Aguiar 42

 SOLUCIÓN DE UN
PÓRTICO CON
MODELO DE
GIBERSON

17/11/2022 Dr. Roberto Aguiar 43

 SOLUCIÓN DE UN
PÓRTICO CON
MODELO DE
GIBERSON

17/11/2022 Dr. Roberto Aguiar 44

% Ej_4_Giberson_HA_1Piso
clc; clear all
%% PORTICO 1
%................................................................................................
X=[0.0; 4.0; 0.0; 4.0];
Y=[0.0; 0.0; 4.0; 4.0];
NI=[1 2 3];
NJ=[3 4 4];
nr=2; RES=[1 1 1 1;2 1 1 1];nod=4;Eh=12000*sqrt(240)*10;
Seccion=[0.3 0.3; 0.3 0.3; 0.2 0.3];
%% Momento de fluencia, último; curvatura de fluencia y última para NI, CL y NF
TABLA1=[5.77 6.2393 0.0131 0.0191 5.77 6.2393 0.0131 0.0191 5.77 6.2393 0.0131 0.0191;
5.77 6.2393 0.0131 0.0191 5.77 6.2393 0.0131 0.0191 5.77 6.2393 0.0131 0.0191;
4.01 4.7310 0.0122 0.0163 2.72 2.8797 0.0122 0.0152 4.01 4.7310 0.0122 0.0163];
for i=1:3 % Rigidea a flexión en nudo inicial, centro de luz y nudo final
EIa(i)=TABLA1(i,1)/TABLA1(i,3);
EIo(i)=TABLA1(i,5)/TABLA1(i,7);
EIb(i)=TABLA1(i,9)/TABLA1(i,11);
ELEM(i,1)=EIa(i);ELEM(i,2)=EIo(i);ELEM(i,3)=EIb(i);
b=Seccion(i,1);h=Seccion(i,2);ELEM(i,4)=b*h*Eh;
end
17/11/2022 Dr. Roberto Aguiar 45
[CG,ngl]=cg (nod,nr,RES);
%figure (1)
%dibujogdl(X,Y,NI,NJ,CG)
%figure (2)
%dibujoplano(X,Y,NI,NJ)
%% Matriz de rigidez de estructura
[L,seno,coseno]=longitud (X,Y,NI,NJ);
[VC]=vc(NI,NJ,CG);
[K]=krigidez_Giberson(ngl,ELEM,L,seno,coseno,VC);
%% Vector de Cargas Generalizadas
njc=1;nmc=1;datos=0;
F=[3 0.1 0 0];
Fm=[3 2.0 1 0 0];
[Q,Q2]=cargas(njc,nmc,ngl,L,seno,coseno,CG,VC,F,Fm,datos);
%% Solución de Ecuaciones y Calcuo de Fuerzas y Momentos en elementos
q=K\Q
[FF]=fuerzas_giberson(ngl,ELEM,L,seno,coseno,VC,Eh,q,Q2)
return

17/11/2022 Dr. Roberto Aguiar 46

 RESULTADOS

17/11/2022 Dr. Roberto Aguiar 47

 CURVA DE CAPACIDAD SÍSMICA

17/11/2022 Dr. Roberto Aguiar 48

 CURVA DE CAPACIDAD SÍSMICA DE PÓRTICO 3

17/11/2022 Dr. Roberto Aguiar 49

 ARMADURA DE COLUMNAS Y VIGAS

17/11/2022 Dr. Roberto Aguiar 50

 ENTRADA DE DATOS PARA VIGAS Y COLUMNAS DE H.A.

17/11/2022 Dr. Roberto Aguiar 51

% Ej_portico_Valero_sin_mamposteria
%Unidades en T-m
fpc=2400;
Ey=151000*(fpc/10)^0.5;%Módulo de elasticidad del hormigón
ENTRADA DE DATOS
fy=42000;%Debería ser por 1.25 Fluencia del acero PARA UNA COLUMNA
% Columna de 40 por 40
Material=2;Type=1;h=0.4;b=0.4;bw=0.4;tf=0;dp=0.04;As=4*0.016^2*pi/4;
DE 40 POR 40 CM
Asp=4*0.016^2*pi/4;S=0.1;Av=2*0.008^2*pi/4;As1=2*0.016^2*pi/4;
As2=2*0.016^2*pi/4;
Col40x40=[Material,fpc,Ey,fy,Type,h,b,bw,tf,dp,As,Asp,S,Av,As1,As2];
Col40x40med=[Material,fpc,Ey,fy,Type,h,b,bw,tf,dp,As,Asp,0.2,Av,As1,As2];

17/11/2022 Dr. Roberto Aguiar 52

 % Viga de 40 por 20
Material=2;Type=1;h=0.2;b=0.4;bw=0.4;tf=0;dp=0.04;As=4*0.012^2*pi/4;
Asp=4*0.012^2*pi/4;S=0.1;Av=2*0.01^2*pi/4;
Vig40x20=[Material,fpc,Ey,fy,Type,h,b,bw,tf,dp,As,Asp,S,Av,0,0];

ENTRADA DE DATOS DE UNA

VIGA

17/11/2022 Dr. Roberto Aguiar 53

 %% Secciones en nudo inicial, centro de luz y nudo final DATOS DE COLUMNAS
TableCol=[Col35x35,Col35x35med,Col35x35; % Piso 1
Col40x40,Col40x40med,Col40x40;
Col40x40,Col40x40med,Col40x40;
Col35x35,Col35x35med,Col35x35;
Col35x35,Col35x35med,Col35x35; % Piso 2
Col40x40,Col40x40med,Col40x40;
Col40x40,Col40x40med,Col40x40;
Col35x35,Col35x35med,Col35x35;
Col30x30,Col30x30med,Col30x30; % Piso 3
Col35x35,Col35x35med,Col35x35;
Col35x35,Col35x35med,Col35x35;
Col30x30,Col30x30med,Col30x30;
Col30x30,Col30x30med,Col30x30; % Piso 4
Col35x35,Col35x35med,Col35x35;
Col35x35,Col35x35med,Col35x35;
Col30x30,Col30x30med,Col30x30;
Col25x25,Col25x25med,Col25x25; % Piso 5
Col30x30,Col30x30med,Col30x30;
Col30x30,Col30x30med,Col30x30;
Col25x25,Col25x25med,Col25x25;
17/11/2022 Dr. Roberto Aguiar 54
Col25x25,Col25x25med,Col25x25; % Piso 6
Col30x30,Col30x30med,Col30x30;
Col30x30,Col30x30med,Col30x30;
Col25x25,Col25x25med,Col25x25;
Col25x25,Col25x25med,Col25x25; % Piso 7
Col30x30,Col30x30med,Col30x30;
Col30x30,Col30x30med,Col30x30;
Col25x25,Col25x25med,Col25x25];

% Columna de 30 por 30
Material=2;Type=1;h=0.30;b=0.30;bw=0.30;tf=0;dp=0.04;As=3*0.014^2*pi/4;
Asp=3*0.014^2*pi/4;S=0.1;Av=2*0.008^2*pi/4;As1=2*0.014^2*pi/4;
Col30x30=[Material,fpc,Ey,fy,Type,h,b,bw,tf,dp,As,Asp,S,Av,As1,0];
Col30x30med=[Material,fpc,Ey,fy,Type,h,b,bw,tf,dp,As,Asp,0.20,Av,As1,0];
% Columna de 25 por 25
Material=2;Type=1;h=0.25;b=0.25;bw=0.25;tf=0;dp=0.04;As=3*0.014^2*pi/4;
Asp=3*0.014^2*pi/4;S=0.1;Av=2*0.008^2*pi/4;As1=2*0.014^2*pi/4;
Col25x25=[Material,fpc,Ey,fy,Type,h,b,bw,tf,dp,As,Asp,S,Av,As1,0];
Col25x25med=[Material,fpc,Ey,fy,Type,h,b,bw,tf,dp,As,Asp,0.2,Av,As1,0];

17/11/2022 Dr. Roberto Aguiar 55

TableVig=[Vig40x20,Vig40x20,Vig40x20; % Piso 1
DATOS DE VIGAS
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20; % Piso 2
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20; % Piso 3
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;
Vig40x20,Vig40x20,Vig40x20;

17/11/2022 Dr. Roberto Aguiar 56

 GENERACIÓN DE ESTRUCTURA
%% Geometría de la estructura
sv=[3.65;4.40;3.85]; % Luces de los vanos
sp=[2.7;2.7;2.7;2.7;2.7;2.7;2.7]; % Alturas de cada piso
[nv,np,nudt,nudcol,nudvg,nod,nr]=geometria_nudo_viga(sv,sp);
[X,Y]=glinea_portico2(nv,np,sv,sp,nod,nr); Y0=Y;
[NI,NJ]=gn_portico2(nr, nv, nudt, nudcol, nudvg);
[CG,ngl]=cg_sismo2(nod,nr,Y);
dibujoplano(X,Y,NI,NJ)

17/11/2022 Dr. Roberto Aguiar 57

 INGRESO DE DATOS DE CARGA
VERTICAL
%%Cargas en los elementos
Fm=[29 3.6; 30 3.6; 31 3.6; 32 3.6; 33 3.6; 34 3.6; % Piso 1
35 3.6; 36 3.6; 37 3.6; 38 3.6; 39 3.6; 40 3.6; % Piso 2
41 3.6; 42 3.6; 43 3.6; 44 3.6; 45 3.6; 46 3.6; % Piso 3
47 3.6; 48 3.6; 49 3.6; 50 3.6; 51 3.6; 52 3.6; % Piso 4
53 3.6; 54 3.6; 55 3.6; 56 3.6; 57 3.6; 58 3.6; % Piso 5
59 3.6; 60 3.6; 61 3.6; 62 3.6; 63 3.6; 64 3.6; % Piso 6
65 3.6; 66 3.6; 67 3.6; 68 3.6; 69 3.6; 70 3.6]; % Piso 7

17/11/2022 Dr. Roberto Aguiar 58

 CARGAS LATERALES
APLICADAS

17/11/2022 Dr. Roberto Aguiar 59

 EFECTO P-∆

SE ACTUALIZA
COORDENADAS DE LOS
NUDOS EN CADA
INCREMENTO DE
CARGA

17/11/2022 Dr. Roberto Aguiar 60

 2.2.6 Resultados de curva de capacidad

A continuación, se indica la parte del programa: Ej_portico_Valero_sin_mamposteria que

presenta la secuencia de daño en el Pórtico 3 y la curva de capacidad sísmica de la estructura. El
usuario puede indicar la deriva máxima global o la deriva máxima de piso hasta la cual desea llegar el
análisis del Pushover (criterio de colapso) en lo que sigue se ha colocado el 3% para estas variables.

%-------------------------Used Programs--------------------------------
Structure_Geom_2D_v5% Define la geometría de la estructura
maxderg=3;LimitDrift=3;
Pushover_2%Define Capacity Curve
Tf % Es el período fundamental que se calcula en funcion espe_cap
plot(Dtac,Vac(1,1:length(Dtac)),'color','black','LineWidth',2);
xlabel ('Dt (m)'); ylabel ('V (T.)');
return

17/11/2022 Dr. Roberto Aguiar 61

 RESULTADOS DE ESTRUCTURA CON VIGAS
BANDA DE 40 POR 20 CM

17/11/2022 Dr. Roberto Aguiar 62

 RESULTADOS CON VIGA DESCOLGADA DE 20/40 CM

17/11/2022 Dr. Roberto Aguiar 63

 MODELO DE PLASTICIDAD CON DOS SECTORES
DE RIGIDEZ INFINITA

17/11/2022 Dr. Roberto Aguiar 64

 𝑃−𝑝

𝑇1−2

𝑃𝐿 − 𝑝𝐿

𝑇2−3

𝑃𝐺 − 𝑝𝐺

𝑇3−4

𝑃𝑧 − 𝑝𝑧
𝒑𝒛𝟏 = 𝟏 ∧ 𝒅𝒆𝒎á𝒔 𝒄𝒆𝒓𝒐

𝒑𝒛𝟐 = 𝟏 ∧ 𝒅𝒆𝒎á𝒔 𝒄𝒆𝒓𝒐

𝒑𝒛𝟑 = 𝟏 ∧ 𝒅𝒆𝒎á𝒔 𝒄𝒆𝒓𝒐

𝒑𝒛𝟒 = 𝟏 ∧ 𝒅𝒆𝒎á𝒔 𝒄𝒆𝒓𝒐

𝒑𝒛𝟓 = 𝟏 ∧ 𝒅𝒆𝒎á𝒔 𝒄𝒆𝒓𝒐

𝒑𝒛𝟔 = 𝟏 ∧ 𝒅𝒆𝒎á𝒔 𝒄𝒆𝒓𝒐

 𝑴𝒂𝒕𝒓𝒊𝒛 𝑻𝟑−𝟒

1 0 0 0 0 0
0 1 𝑑𝑥1 0 0 0
0 0 1 0 0 0
𝑻3−4 =
0 0 0 1 0 0
0 0 0 0 1 −𝑑𝑥2
0 0 0 0 0 1
17/11/2022 Dr. Roberto Aguiar 69
17/11/2022 Dr. Roberto Aguiar 70
17/11/2022 Dr. Roberto Aguiar 71
 1 0 −𝒅𝒚1 0 0 0
0 1 0 0 0 0
0 0 1 0 0 0
𝑻3−4 =
0 0 0 1 0 𝒅𝒚2
0 0 0 0 1 0
0 0 0 0 0 1

17/11/2022 Dr. Roberto Aguiar 72

 1 0 −𝒅𝒚1 0 0 0 MATRIZ 𝑻𝟑−𝟒
0 1 𝒅𝒙1 0 0 0
0 0 1 0 0 0
𝑻3−4 =
0 0 0 1 0 𝒅𝒚2
0 0 0 0 1 −𝒅𝒙2
0 0 0 0 0 1

17/11/2022 Dr. Roberto Aguiar 73

 MODELO BILINEAL

17/11/2022 Dr. Roberto Aguiar 74

 MODELO BILINEAL DE FEMA 273

17/11/2022 Dr. Roberto Aguiar 75

 0.6 𝑉 𝑖
𝑦
𝐾𝑒𝑖 =
𝐷0.6

17/11/2022 Dr. Roberto Aguiar 76

17/11/2022 Dr. Roberto Aguiar 77
%% Determinación de Modelo Bilineal MODELO BILINEAL EN
npun=length(Dtac);
Vo=Vac;Dt=Dtac;Vu=Vac(npun);Dtu=Dtac(npun); PÓRTICO 3 PERO CON
[Vy,Vu,Dy,Dtu,Ke_estructura]=Modelo_Bilineal_Curva_Capacidad VIGAS DESCOLGADA DE
(Vo,Dt,Vu,Dtu);
return 20/40 CM

17/11/2022 Dr. Roberto Aguiar 78

 MÉTODO DE LOS COEFICIENTES FEMA 356

17/11/2022 Dr. Roberto Aguiar 79

COLOCAR VIGAS 20/40 cm

𝑇𝑖 = 2.20 𝑠

𝑉 𝑇
𝐾𝑖 = = 100.48
𝐷𝑡 𝑚

𝑉𝑦 𝑇
𝐾𝑒 = = 99.44
𝐷𝑦 𝑚

𝐾𝑖
𝑇𝑒 = 𝑇𝑖 = 2.21 𝑠
𝐾𝑒
17/11/2022 Dr. Roberto Aguiar 80
 MÉTODO DE LOS COEFICIENTES
𝑇𝑒2
𝜕𝑡 = 𝐶0 𝐶1 𝐶2 𝑆𝑎 𝑔
4 𝜋2

17/11/2022 Dr. Roberto Aguiar 81

17/11/2022 Dr. Roberto Aguiar 82
17/11/2022 Dr. Roberto Aguiar 83
 𝑇𝑒2
𝜕𝑡 = 𝐶0 𝐶1 𝐶2 𝑆𝑎 𝑔
4 𝜋2

17/11/2022 Dr. Roberto Aguiar 84

 PROGRAMA DCM

17/11/2022 Dr. Roberto Aguiar 85

17/11/2022 Dr. Roberto Aguiar 86
 NO RESISTE!

17/11/2022 Dr. Roberto Aguiar 87

17/11/2022 Dr. Roberto Aguiar 88
17/11/2022 Dr. Roberto Aguiar 89
17/11/2022 Dr. Roberto Aguiar 90
 Longitud plástica y curvaturas
La rotación 𝜃 es la derivada de la ordenada de la elástica 𝑣(𝑥), y la curvatura, ∅ es
la derivada de la rotación

Para encontrar las curvaturas a partir de las rotaciones se procede:

Donde Lp es la Longitud Plástica, modelo para calcular la longitud plástica durante

un terremoto
Para calcular las longitudes plásticas 𝐿𝑝𝑎 , 𝐿𝑝𝑏 mediante triángulos semejantes se
tiene que:

De la misma manera se realiza con 𝐿𝑝𝑏

 FUNCIÓN DE CEINCI-LAB: momento_rotación_curvatura

CALCULA EN tonf y m. Luego multiplica por 1.1926 para

tener en unidades indicadas.

𝐿 𝑀𝑦
𝜃𝑦 = 𝐼 = 𝐼𝑔 + 𝐼𝑠
6𝐸𝐼

𝑀𝑢 = 𝑀𝑦 + 0.05 𝐸ℎ 𝐼 𝜃𝑢 − 𝜃𝑦

PARA CUANDO NO HAY DAÑO

𝑀𝑢 −𝑀𝑦
∅𝑢 = ∅𝑦 + ∅𝑟 = 1.0955∅𝑢
0.05 𝐸ℎ 𝐼

17/11/2022 Dr. Roberto Aguiar 93

 • EJEMPLO 1 CALCULO EN EXTREMOS
′
𝒌𝒈 𝒌𝒈
𝒇𝒄 = 𝟐𝟒𝟎 𝟐
𝒇𝒚 = 𝟒𝟐𝟎𝟎
𝒄𝒎 𝒄𝒎𝟐

ESTRIBOS DE 10 mm A 10 Y 20 cm

17/11/2022 Dr. Roberto Aguiar 94

17/11/2022 Dr. Roberto Aguiar 95
 USUARIO DA VALORES DE
a, b, c

SE DEBE CHEQUEAR SI NO SE DA PRIMERO LA FALLA POR CORTE

17/11/2022 Dr. Roberto Aguiar 96
VALORES EN LOS EXTREMOS

17/11/2022 Dr. Roberto Aguiar 97

 • EJEMPLO 2 CALCULO EN EL CENTRO
′
𝒌𝒈 𝒌𝒈
𝒇𝒄 = 𝟐𝟒𝟎 𝟐
𝒇𝒚 = 𝟒𝟐𝟎𝟎
𝒄𝒎 𝒄𝒎𝟐

ESTRIBOS DE 10 mm A 10 Y 20 cm

17/11/2022 Dr. Roberto Aguiar 98

RELACIÓN M-C Y M-R EN CENTRO DE LUZ
17/11/2022 Dr. Roberto Aguiar 99
 RELACIÓN M-R Y M-C EN EL CENTRO DE LUZ

17/11/2022 Dr. Roberto Aguiar 100

MÉTODO DEL ASCE/SEI 41 DE 2011

• DIAGRAMAS M-C Y M-R EN VIGAS DE HORMIGÓN

• DIAGRAMAS M-C Y M-R EN COLUMNAS DE HORMIGÓN

• DIAGRAMAS M-C Y M-R EN VIGAS DE ACERO

• DIAGRAMAS M-C Y M-R EN COLUMNAS DE ACERO

• DIAGRAMAS M-C Y M-R EN DIAGONALES DE ACERO

17/11/2022 Dr. Roberto Aguiar 101

Valores del ASCE/SEI – punto U y residual en columnas
Para ingresar en la tabla, primero
determinar la relación de Donde:
cuantías de acero - 𝑃 es carga axial
- 𝐴𝑔 área de la sección transversal de la columna
- 𝑓 ′ 𝑐 resistencia máxima del hormigón a compresión

Para los siguientes controles

se hace un procedimiento
similar al de vigas
En el caso de que la columna esté controlada por corte
- No se pueden obtener los coeficientes 𝑎, 𝑏, 𝑐
- No se admite el espaciamiento de estribos 𝑠 ≥ 𝑑/2
Por ello
En una columna de 30/30 cm
- Espaciamiento en los extremos cada 10 cm
- Espaciamiento en la mitad cada 10 cm, no se permite
de 20 cm
 • EJEMPLO 3 CALCULO EN COLUMNA DE 2DO PISO
′
𝒌𝒈 𝒌𝒈
𝒇𝒄 = 𝟐𝟒𝟎 𝟐
𝒇𝒚 = 𝟒𝟐𝟎𝟎
𝒄𝒎 𝒄𝒎𝟐

NO CUMPLE ESPACIAMIENTO DE ESTRIBOS

POR LO QUE SE CONSIDERA TODA LA
COLUMNA CON ESTRIBOS A 10 cm

17/11/2022 Dr. Roberto Aguiar 104

17/11/2022 Dr. Roberto Aguiar 105
 RELACIÓN M-R Y M-C EN COLUMNA DE 2DO PISO

17/11/2022 Dr. Roberto Aguiar 106

 • EJEMPLO 4 CALCULO EN COLUMNA DE 1ER PISO
′
𝒌𝒈 𝒌𝒈
𝒇𝒄 = 𝟐𝟒𝟎 𝟐
𝒇𝒚 = 𝟒𝟐𝟎𝟎
𝒄𝒎 𝒄𝒎𝟐

NO CUMPLE ESPACIAMIENTO DE ESTRIBOS

POR LO QUE SE CONSIDERA TODA LA
COLUMNA CON ESTRIBOS A 10 cm

17/11/2022 Dr. Roberto Aguiar 107

17/11/2022 Dr. Roberto Aguiar 108
RELACIÓN M-C Y M-C EN COLUMNA DE PISO 1

17/11/2022 Dr. Roberto Aguiar 109

MÉTODO DEL ASCE/SEI 41 DE 2011

• DIAGRAMAS M-C Y M-R EN VIGAS DE HORMIGÓN

• DIAGRAMAS M-C Y M-R EN COLUMNAS DE HORMIGÓN

• DIAGRAMAS M-C Y M-R EN VIGAS DE ACERO

• DIAGRAMAS M-C Y M-R EN COLUMNAS DE ACERO

• DIAGRAMAS M-C Y M-R EN DIAGONALES DE ACERO

17/11/2022 Dr. Roberto Aguiar 110

17/11/2022 Dr. Roberto Aguiar 111
17/11/2022 Dr. Roberto Aguiar 112
17/11/2022 Dr. Roberto Aguiar 113
17/11/2022 Dr. Roberto Aguiar 114
17/11/2022 Dr. Roberto Aguiar 115
 Valores del ASCE/SEI – punto U y residual en vigas
Para ingresar en la tabla, primero
determinar la relación de Donde:
cuantías de acero

- Consideración para 𝛽1
𝑘𝑔
𝑓 ′ 𝑐 ≤ 280 ; 𝛽1 = 0.85
𝑐𝑚2
′𝑐
𝑘𝑔 𝑓
𝑓 ′ 𝑐 > 280 ; 𝛽1 = 1.05 − ; ; 𝛽1_𝑚𝑖𝑛 = 0.65
𝑐𝑚2 1400

- Para que una sección sea confinada debe cumplir:

- Calcular la relación
Cuando se hayan identificado los
valores de la tabla, se procede:
 Longitud plástica y curvaturas
La rotación 𝜃 es la derivada de la ordenada de la elástica 𝑣(𝑥), y la curvatura, ∅ es
la derivada de la rotación

Para encontrar las curvaturas a partir de las rotaciones se procede:

Donde Lp es la Longitud Plástica, modelo para calcular la longitud plástica durante

un terremoto
Para calcular las longitudes plásticas 𝐿𝑝𝑎 , 𝐿𝑝𝑏 mediante triángulos semejantes se
tiene que:

De la misma manera se realiza con 𝐿𝑝𝑏

EJEMPLO 1
 Valores del ASCE/SEI – punto U y residual en columnas
Para ingresar en la tabla, primero
determinar la relación de Donde:
cuantías de acero - 𝑃 es carga axial
- 𝐴𝑔 área de la sección transversal de la columna
- 𝑓 ′ 𝑐 resistencia máxima del hormigón a compresión

Para los siguientes controles

se hace un procedimiento
similar al de vigas
En el caso de que la columna esté controlada por corte
- No se pueden obtener los coeficientes 𝑎, 𝑏, 𝑐
- No se admite el espaciamiento de estribos 𝑠 ≥ 𝑑/2
Por ello
En una columna de 30/30 cm
- Espaciamiento en los extremos cada 10 cm
- Espaciamiento en la mitad cada 10 cm, no se permite
de 20 cm
PUSHOVER Básico en estructuras de Hormigón Armado
Es aquel que usa el modelo de Giberson para hallar la matriz de rigidez de la
estructura, mediante el uso del programa se tiene una mejor forma de entender la
curva de capacidad sísmica de una estructura.

(Explicación de los programas)

17/11/2022 Dr. Roberto Aguiar 124
 QUE SENCILLO ES ENCONTRAR LA CURVA DE CAPACIDAD SÍSMICA RESISTENTE DE
UNA ESTRUCTURA DE HORMIGÓN ARMADO O DE ACERO CON CEINCI-LAB

Estas estructuras resuelvo en clase y a cada

grupo le enviaré una estructura diferente
en la Tarea 1 y me entregan la próxima
17/11/2022 Dr. Roberto Aguiar
semana. 125
¿Puede explicar con un ejemplo los resultados del Pushover, lo que ha venido
hablando?
Claro, lo voy a realizar con un Pórtico de Acero de 6 pisos

17/11/2022 Dr. Roberto Aguiar 126

 Al aplicarle cargas laterales se obtuvo lo que se indica a continuación

Se daña solo las

columnas y vigas de
los tres primeros
pisos. MAL
DISEÑADO. Tenía
que dañarse
primero las vigas de
los pisos superiores

17/11/2022 Dr. Roberto Aguiar 127

 Pushover elástico e inelástico de la estructura de acero de 6 pisos y aplicación
con el factor R

17/11/2022 Dr. Roberto Aguiar 128

 BUENO, YA SABE QUE ES EL PUSHOVER MONOTÓNICO, LA
GRAN IMPORTANCIA QUE TIENE EN EL DISEÑO SÍSMICO Y
SOBRE TODO PARA QUE ENTIENDA EL DESEMPEÑO
ESTRUCTURAL Y EL FACTOR DE REDUCCIÓN DE LAS
FUERZAS SÍSMICAS R.

AHORA VAYA A ESTUDIAR, EN EL CAPÍTULO 19 DEL LIBRO

ANÁLISIS MATRICIAL DE ESTRUCTURAS. VOLUMEN 2.

17/11/2022 Dr. Roberto Aguiar 129

 ¿Qué estudio primero?

Cómo obtener la relación momento-rotación y momento-curvatura para

elementos de hormigón armado y acero.

Una cosa es la rotación y otra es la curvatura. Tenemos el desplazamiento

vertical, la derivada da la rotación y la derivada da la curvatura.

En el Capítulo 19, del libro se presenta el Métodos del ASCE/SEI 41 (2011) que es
extremadamente sencillo, todo lo que se debe hacer es encontrar unos
coeficientes “a”, “b”, “c”, para hallar a partir del Momento de fluencia, encontrar
el Momento último (en que la sección pierde la resistencia para soportar cargas
laterales y el momento residual) en la siguiente lámina se presentan estas
relaciones.
17/11/2022 Dr. Roberto Aguiar 130
Resultados de Ejemplo 1, de Capt. 19.

Método del ASCE/SEI 41

17/11/2022 Dr. Roberto Aguiar 131

¿Existen programas en CEINCI-LAB que me den el diagrama Momento- Curvatura y el
diagrama Momento-Rotación?

Si los programas se llaman:

momento_rotación_curvatura Para Hormigón Armado

Mom_Rot_ASCE41_Vigas Para Vigas de Acero

Mom_Rot_ASCE41_columnas Para Columnas de Acero

17/11/2022 Dr. Roberto Aguiar 132

Ya se obtener el diagrama momento-rotación con ASCE/SEI 41 (2011) y ahora ¿que
debo repasar para entender el Pushover monitónico?

Bueno, ahora resuelva el siguiente pórtico pero obtenga la rigidez EI dividiendo el

Momento para la curvatura.

17/11/2022 Dr. Roberto Aguiar 133

Sr o Srta Estudiante, le recomiendo lo siguiente:

1) En el Capt. 7 del libro “Análisis Matricial de Estructuras”, Vol 1, se presenta el

Modelo de Giberson, tiene que estudiarlo.

2) Recuerde que para resolver una estructura con el Método de los desplazamientos
debe:

• Calcular la matriz de rigidez de los elementos en coordenadas globales

• Calcular la matriz de rigidez por ensamblaje directo K
• Calcular el vector de cargas generalizadas Q
• Encontrar los desplazamientos y giros, resolviendo un sistema de ecuaciones:
Q=K q
• Determinar las fuerzas y momentos en coordenadas locales
17/11/2022 Dr. Roberto Aguiar 134
Sr. Estudiante compruebe que aprendió resolviendo el pórtico de la izquierda, con las
rigideces a flexión indicadas en la figura central. La respuesta se halla en la figura de la
Derecha.

En el libro (Capt 19) se explica la solución y se muestra el programa en CEINCI-LAB

que resuelve el ejercicio. El programa se llama:

Ej_4_Giberson_ULEAM
17/11/2022 Dr. Roberto Aguiar 135
 Resumen de lo visto:

1) Diagrama Momento-rotación o Momento-curvatura por el

Método del ASCE/SEI 41 (2011) es el más elemental para
elementos de hormigón armado y acero. En el siguiente
capítulo se trata sobre elementos de Acero.

2) Solución estática de un Pórtico empleando el modelo de

Giberson. Antes de pasar conviene que vea con detenimiento la
siguiente página que resume como se obtiene la matriz de
flexibilidad y rigidez de acuerdo a los esfuerzos en los
elementos.

17/11/2022 Dr. Roberto Aguiar 136

17/11/2022 Dr. Roberto Aguiar 137
¿Cómo
determinar la
rigidez a
flexión?

17/11/2022 Dr. Roberto Aguiar 138

El programa krigidez_giberson_po_2 en base a los momentos decide que subrutina va a
utilizar de las 4 siguientes:

• kmiembro_giberson_po

• kmiembro_giberson_po_sinSa

• Kmiembro_giberson_po_sinSb

• Kmiembro_giberson_po_sinSasinSb

Con una flecha una el programa con el modelo

17/11/2022 Dr. Roberto Aguiar 139

 Es importante que lean el Capítulo 19, en las páginas 543 a 545 se describen los
programas de la carpeta Pushover Elemental, les dejó 10 minutos para que lean

17/11/2022 Dr. Roberto Aguiar 140

 ¿Qué datos se dan en Tabla1?. Se entiende que ya leyó las páginas indicadas.

Para cada elemento se da:

𝑀𝑦 𝑀𝑢 ∅𝑦 ∅𝑢 𝑀𝑦 𝑀𝑢 ∅𝑦 ∅𝑢 𝑀𝑦 𝑀𝑢 ∅𝑦 ∅𝑢 EA

Los 4 primeros valores son para el nudo inicial, los 4 siguientes para el Centro de luz,
los 4 siguientes para el nudo final y la rigidez axial E por el el área.

Ud. Sabrá como obtiene los momentos y curvaturas, aquí se les enseño con el Método
del ASCE/SEI 41 pero existen otros Métodos como el de las fibras o en el Capítulo 20
se trabaja con el Modelo de Krawinkler.

Así va a seguir el desarrollo del Pushover, va a saber que está haciendo.

17/11/2022 Dr. Roberto Aguiar 141
¿Para el Pushover elemental, indique cual es el primer estado de carga que resuelve?

¿Luego indique como aplica las cargas laterales a la estructura?

¿Indique que contiene Tabla2?

¿Con que programa determina las fuerzas en los elementos?

Todo esto tiene que saber puesto que leyó las páginas 543 a 545.

El primer estado de carga que se resuelve es solo con cargas verticales.

A partir del segundo estado se empiezan a aplicar cargas laterales proporcionales al

Primer modo de vibración

Tabla2 contiene la fuerza axial, corte y momento del nudo inicial y del nudo final de
cada elemento y se va incrementando el cada instante de carga.
17/11/2022 Dr. Roberto Aguiar 142
Vamos a resolver el Ejemplo 4 del Capt.
19. Ponga mucha atención porque cada
grupo de trabajo va a realizar lo mismo
con una estructura diferente.

El objetivo es:

1) Encontrar la relación momento-

rotación y momento curvatura.

2) Obtener la Curva de Capacidad

Sísmica Resistente por medio de un
Pushover no lineal y un Pushover
Lineal.
Lean los datos en el libro de Ejemplo 4

17/11/2022 Dr. Roberto Aguiar 143

 Para encontrar las relaciones momento-curvatura y momento rotación primero
tenga a la mano las relaciones del ASCE/SEI 41 para hormigón ya que el programa le
va a pedir que Ud., interpole los valores para las vigas, le va a dar los parámetros de
la tabla, con lo que le facilita el cálculo.

El programa Ej_6 MC_viga_columna_ULEAM obtiene los diagramas.

El objetivo es que aprenda por eso tiene que hacerlo paso a paso!

Resultados están en Capt. 19.

17/11/2022 Dr. Roberto Aguiar 144

El programa que obtiene la curva de capacidad sísmica resistente está
copiado en el libro con explicación de lo que va realizando. Ahí se indica
la entrada de datos.
Está bastante bien explicado. El programa se llama

Ej_8_pushover_monotónico_ULEAM

Fue desarrollado en clases un día sábado por la mañana del mes de

noviembre de 2019 con los estudiantes de Dinámica de Estructuras de
la Universidad Laica Eloy Alfaro de Manabí ULEAM

17/11/2022 Dr. Roberto Aguiar 145

Resultados

¿Cual fue la deriva global máxima?

Comente los resultados
17/11/2022 Dr. Roberto Aguiar 146
Resultados

¿Indique que datos dio para hallar el Pushover Elástico y comente los resultados?
17/11/2022 Dr. Roberto Aguiar 147
 ESTRUCTURAS DE ACERO

17/11/2022 Dr. Roberto Aguiar 148

 ¿El diagrama momento-rotación depende del tipo de conexión?

17/11/2022 Dr. Roberto Aguiar 149

Claro que depende del tipo de conexión. No va a ser lo mismo tener una conexión
pobremente soldada y otra conexión muy bien detallada como la indicada en la
fotografía anterior, que tiene una placa horizontal a flexión en la parte superior e
inferior del perfil de 3 cm, de espesor y pernos de alta resistencia, además tiene una
placa de corte.

Existen trabajos que determinan el diagrama momento-rotación para determinadas

conexiones (Ibarra, Medina y Krawinkler, 2005).

Una forma de considerar la conexión en forma simplificada es con el factor Cpr

ATC (2017)

17/11/2022 Dr. Roberto Aguiar 150

 Por cierto ¿Qué es Z?

Lea el Capt. 19 en la página 554, donde se calcula Z para un perfil “I”

17/11/2022 Dr. Roberto Aguiar 151

 ¿Cómo encuentra el momento de fluencia, los programas de CEINCI-LAB?

17/11/2022 Dr. Roberto Aguiar 152

 TRES PROGRAMAS PARA ENCONTRAR DIAGRAMAS MOMENTO-ROTACIÓN Y
MOMENTO CURVATURA EN ELEMENTOS DE ACERO
• [Eiy,EA,G,A_f,Z,A,I,S,alfa,tww,bss,My,fiy,tetay]=Geom_acero(Section,L,cpc)

Sr. Estudiante mire los datos del arreglo Section para un perfil W30x99.
cpc=1 Si tiene conexión precalificada, cpc=0 si no lo tiene.
Ahora lea el Capt 19 e indique el significado de lo que reporta el programa
17/11/2022 Dr. Roberto Aguiar 153
 Los otros programas para encontrar las relaciones momento rotación y
momento curvatura en elementos de acero son:

17/11/2022 Dr. Roberto Aguiar 154

 Srs. Estudiantes vamos a encontrar la curva de capacidad sísmica de la siguiente
estructura de acero de 6 pisos con CEINCI-LAB

17/11/2022 Dr. Roberto Aguiar 155

 Sr. Estudiante el programa desarrollado se llama: Ej_acero_sin_diagonales

17/11/2022 Dr. Roberto Aguiar 156

 Primero tiene que hallar la relación momento curvatura en vigas y columnas,
para esto tiene 3 programas que se acaba de indicar.

17/11/2022 Dr. Roberto Aguiar 157

Es muy elemental el ingreso de datos, se va a realizar un Pushover dinámico y un
Pushover estático. Los datos que siguen son para Pushover dinámico

17/11/2022 Dr. Roberto Aguiar 158

17/11/2022 Dr. Roberto Aguiar 159
Que sencillo es utilizar CEINCI-LAB

17/11/2022 Dr. Roberto Aguiar 160

Resultados

Curva de Capacidad
Sísmica

17/11/2022 Dr. Roberto Aguiar 161

Resultados:

17/11/2022 Dr. Roberto Aguiar 162

 CADA GRUPO TIENE SU TAREA 1

ES UNA ESTRUCTURA DIFERENTE DE HORMIGÓN ARMADO EN UNOS CASOS

O DE ACERO EN OTROS.

EL COORDINADOR DE GRUPO ES EL RESPONSABLE DE LA ENTREGA DEL PRIMER

DEBER PARA LA PRÓXIMA SEMANA

17/11/2022 Dr. Roberto Aguiar 163
