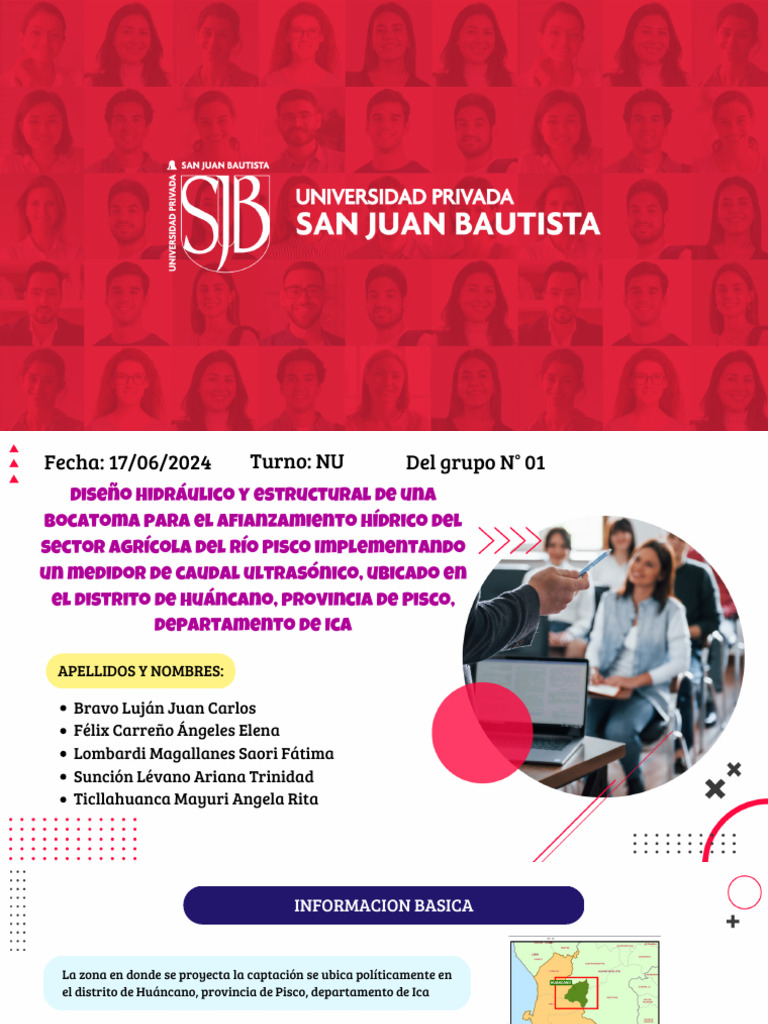

Fecha: 17/06/2024 Turno: NU Del grupo N° 01

Diseño hidráulico y estructural de una


bocatoma para el afianzamiento hídrico del
sector agrícola del Río Pisco implementando
un medidor de caudal ultrasónico, ubicado en
el distrito de Huáncano, provincia de Pisco,
departamento de Ica

APELLIDOS Y NOMBRES:

Bravo Luján Juan Carlos


Félix Carreño Ángeles Elena
Lombardi Magallanes Saori Fátima
Sunción Lévano Ariana Trinidad
Ticllahuanca Mayuri Angela Rita
INFORMACION BASICA

La zona en donde se proyecta la captación se ubica políticamente en


el distrito de Huáncano, provincia de Pisco, departamento de Ica

Zonas aledañas a la bocatoma

Coordenada de la Bocatoma
Las coordenadas UTM son:
Zona: 18 L
Coordenada Este: 421991.00 m E
Coordenada Norte: 8491410.00 m S
La zona de riego que se beneficiará con el proyecto que se ubica
políticamente en el distrito de Humay, provincia de Pisco,
departamento de Ica

Zonas aledañas a la zona de riego

Coordenada de la zona a irrigar


Las coordenadas UTM son:
Zona: 18 L
Coordenada Este: 408681.11 m E
Coordenada Norte: 8483244.99 m S
DIFERENCIA DE COTAS TOPOGRAFICAS TOPOGRAFÍA

Se consideran las cotas topográficas desde el nivel del


mar. La zona en la que se proyecta la bocatoma tiene una
altitud de 745 msnm y la zona de riego agrícola está a 461
msnm.

La topografía en la zona de estudio está representada


por una zona semiplano, con relieve variable.
TIPO DE SUELO

MAPA GEOLÓGICO

LA ZONA DE CAPTACIÓN SE UBICA SOBRE UN


DEPÓSITO FLUVIAL Q-F, QUE PRESENTA UNA
LITOLOGÍA CONSTITUIDA POR ARENA, GRAVA,
LIMO Y RODADOS HETEROMÉTRICOS DE
DIVERSAS COMPOSICIONES. NO PRESENTA
ESTRATIFICACIÓN ALGUNA. JUSTAMENTE ESTE
DEPÓSITO SE ENCUENTRA EN LOS CAUCES DE
LOS CURSOS DE AGUA. LOS SUELOS SON
TRANSPORTADOS: DE COMPOSICIÓN
HETEROGÉNEA, PROFUNDIDAD VARIABLE Y MUY
PERMEABLES
GRANDES GRUPOS DE SUELO SUELOS HIDROLOGICOS

PARA AMBAS ZONAS DE CAPTACIÓN Y LA DE EL SUELO HIDROLÓGICO TANTO PARA LA


RIEGO AGRÍCOLA, SE TIENE UNA ASOCIACIÓN ZONA DE CAPTACIÓN COMO PARA LA ZONA
DE SUELO FLUVISOL EUTRICO (IRRIGADO). AGRÍCOLA ES DE TIPO A, CONSTITUIDO POR
ESTA ASOCIACIÓN ES JUSTAMENTE ARENA CON POCO LIMO Y ARCILLA, ADEMÁS
IMPORTANTE PARA LOS FINES AGROLÓGICOS SUELEN SER SUELOS MUY PERMEABLES
CLIMA Y METEOROLOGIA

EL CLIMA DE LA PROVINCIA DE PISCO ESTÁ INFLUENCIADO


POR LA CORRIENTE PERUANA DE HUMBOLDT Y LA
CORDILLERA DE LOS ANDES; SE PRESENTA ESCASA
PRECIPITACIÓN EN LA COSTA, EL CLIMA ES TEMPLADO-
CÁLIDO EN LA YUNGA (DISTRITO DE HUMAY Y PARTE BAJA
EL DISTRITO DE HUANCANO) Y TEMPLADO EN LA QUECHUA
(PARTE ALTA DE HUANCANO Y PARTE BAJA DEL DISTRITO
DE SAN JUAN DE YANAC)

LA TEMPERATURA MEDIA ANUAL EN LAS LOCALIDADES


DE BERNALES ES DE 20.2ºC, LA TEMPERATURA MÁXIMA
PROMEDIO MENSUAL VARIA DE 30 A 21.7ºC, MIENTRAS
QUE LA TEMPERATURA MÍNIMA VARÍA DE 12.19 A 19.4ºC
(PERALTA, 2022).
SISTEMA DE RIEGO DEL SECTOR

LOS AGRICULTORES DEL SECTOR UTILIZAN AGUA DEL LA NUEVA TECNOLOGÍA DE RIEGO POR GOTEO,
VALLE DE PISCO. ESTA FORMA DE SUMINISTRO DE SUMADO AL ALMACENAMIENTO DE AGUA EN
AGUA NO PERMITE SATISFACER ADECUADAMENTE LA CINCO RESERVORIOS PERMITIRÁ POTENCIAR LA
DEMANDA HÍDRICA DE LA PLANTA, ESPECIALMENTE PRODUCCIÓN DE GRANADA, MANDARINA Y
CON EL RIEGO POR GRAVEDAD CONVENCIONAL, QUE PALTA EN ZONAS AGRÍCOLAS DE LOS DISTRITOS
TIENE UNA BAJA EFICIENCIA DE RIEGO DE INDEPENDENCIA Y HUMAY
DEMANDA DE AGUA
INFORMACION DE LOS CULTIVOS

DENTRO DEL SECTOR PISCO EL ANA DETERMINO EN UN


CENSO QUE EXISTEN UN TOTAL DE 32733 HECTÁREAS
DISTRIBUIDAS EN LAS 20 ZONAS DE SEMBRÍOS DE LA
PROVINCIA DE PISCO, CONTÁNDOSE PRINCIPALMENTE
CON 14 000 HECTÁREAS FUERON UTILIZADAS PARA EL
CULTIVO DE ALGODÓN, 3500 HECTÁREAS PARA EL
CULTIVO DE MAÍZ AMARILLO Y 3000 HECTÁREAS
APROXIMADAS PARA PASTOS Y FORRAJES DE ACUERDO
CON EL NIVEL DE DEMANDA AGRÍCOLA PRESENTE EN
EL AÑO (CENSO AGROPECUARIO, 1994).
PARA EL ÁREA DE RIEGO SE INVESTIGÓ EN LA ZONA Y SE
OBTUVO UN REFERENCIAL ACERCA DE QUÉ PORCENTAJE
DE HECTÁREAS SE TIENE PARA CADA TIPO DE CULTIVO,
OBTENIENDO LA SIGUIENTE ÁREA DE RIEGO Y LAS ÁREAS
CORRESPONDIENTES PARA CADA CULTIVO.
ÁREA DE RIEGO = 6,298.71 HA
DEMANDA DE AGUA CALCULO DE LA DEMANDA:

LA DEMANDA DE AGUA DEL SECTOR AGRÍCOLA


SERÍA 11 M³/S, CABE RESALTAR QUE CON ESTE
CAUDAL ES CON EL QUE SE DISEÑARÁ EL CANAL.
ESTUDIO DE LA CALIDAD DE AGUA

LOS CRITERIOS TOMADOS EN CUENTA PARA LA


EVALUACIÓN DE LA CALIDAD DEL AGUA SON LOS
VALORES DE LOS PARÁMETROS FÍSICOS, QUÍMICOS Y
MICROBIOLÓGICOS DE LA CATEGORÍA 3: RIEGO DE
VEGETALES Y BEBIDAS DE ANIMALES, DE LOS
ESTÁNDARES NACIONALES DE CALIDAD AMBIENTAL
PARA AGUA, ESTABLECIDOS EN EL D.S Nº 002-2008-
MINAM.
ESTUDIOS HIDROLÓGICOS

Los resultados de los informes brindados por


ambas institucionales concluyen que la
cuenca del río Pisco se observa que la
precipitación es de 465.55 mm, el caudal
medio registrado es de 108.9 m³/s, mientras
que el caudal máximo generado por
tormentas alcanza los 210 m³/s.
ÍNDICE DE AMENAZA ECO HIDROLÓGICA

En base a estos resultados se concluye que los riesgos de


contaminación de agua respecto a la cuenca del río Pisco son
moderados a mínimos, por lo que al considerar los mapas
mostrados anteriormente se confirma que el trazo planteado
evitará inconvenientes concernientes a la contaminación y
algún otro factor mencionado que perjudique el recurso hídrico
utilizado.
BOCATOMA

CONSIDERACIONES PARA EL DISEÑO

El efecto de bulle es la tendencia que tienen las capas inferiores, cargadas de sedimentos,
EFECTO INVERSO DE BULLE
del escurrimiento de un canal de dirigirse preferentemente hacia el canal de derivación.

Ahora bien, el efecto inverso de


Bulle utilizado como criterio de
diseño para la ubicación de las
bocatomas, se refiere a que en
contra de la tendencia de Bulle
se presentará menos cantidad
de sedimentos y más presencia
de fluidos, es decir, en un río la
curva externa del mismo sería
la mejor opción para construir
la bocatoma y evitar futuras
erosiones y/o socavaciones en
la estructura.
BOCATOMA

COMPONENTES PRINCIPALES

Esta estructura interrumpe el cauce del río, forzando ingresar a la ventana de


BARRAJE captación el cauce que está por debajo de la cota de su cresta.

La ventana de captación facilita el ingreso de agua hacia el canal de conducción,


VENTANA DE CAPTACIÓN debido a la carga hidráulica originada por el barraje.

La función es eliminar el material sedimentado, mediante el manejo de la


COMPUERTA DE PURGA compuerta y mantener limpio el área cercana a la rejilla.

Cumple la función de disipar la energía dinámica del agua, luego llegue al cauce
POZA DISIPADORA natural con velocidades bajas para no producir erosiones.
MEDIDOR DE CAUDAL ULTRASÓNICO

El medidor de caudal ultrasónico para canal abierto es un tipo de medidor de flujo que utiliza ondas
ultrasónicas para medir la velocidad del flujo y la altura del líquido en el canal abierto, lo que permite
calcular el caudal. A diferencia de los medidores de flujo convencionales que se utilizan en tuberías cerradas,
estos medidores están específicamente adaptados para entornos donde el líquido fluye libremente y no está
completamente confinado.
MÉTODOS
RESULTADOS

DISEÑO DE CANALES
DISEÑO DEL CANAL DE DERIVACIÓN

·TRAMO 1: 0+000.00M A 2+508.79M A-B: 0.4%


·TRAMO2: 2+508.79M A 4+639.32M B-C: 0.6%
Restricciones
DISEÑO DE UN DISIPADOR DE ENERGÍA PARA FONDO HORIZONTAL

En la salida de una estructura de disipación de


DATOS
energía, el agua que llega con apreciable velocidad,
tiene un choque normal sobre el fondo.

RESALTO HIDRÁULICO Q: Caudal


T: Ancho de captación (solera del canal)
Ascenso brusco del nivel del agua que se presenta g: Gravedad
en un canal abierto a consecuencia del retardo que P: Altura de barraje
sufre una corriente de agua que fluye a elevada
velocidad
A través del programa H canales se
determinó que el ancho de la solera es de
1.07 m lo que permite realizar el diseño del
CAMBIO DEL RÉGIMEN DE FLUJO, DE disipador de energía establecido.
SUPERCRÍTICO A SUBCRÍTICO
PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA:

TIRANTE CRÍTICO EN LA CRESTA: NÚMERO DE FROUDE:

VELOCIDAD DE TIRANTE CRÍTICO Si el número de Froude es mayor a la


Y TIRANTE CONJUGADO Y1: unidad ( >1), el flujo se denomina
supercrítico.

TIRANTE CONJUGADO Y2:

BORDE LIBRE:

TIRANTE CONJUGADO Y1:


VELOCIDAD CRÍTICA EN
TIRANTE CONJUGADO Y2: Se determino que la poza tiene la suficiente
longitud para controlar el salto hidráulico, por
tanto si permitiría disipar la energía
establecida.

ALTURAS DE LOS MUROS DE


PROTECCIÓN AGUAS ABAJO:
VELOCIDAD CRÍTICA EN
TIRANTE CONJUGADO Y1:
Nuestro diseño esta cumpliendo
con la función de generar el
cambio del régimen de flujo, de
supercrítico a subcrítico.
DISTRIBUCIÓN DE BLOQUES
La distribución de bloques permitirá que nuestra poza disipadora se vuelva un estanque amortiguador. Los bloques se
ubicaran al inicio de la poza disipadora de energía y 2 distribuciones de dados, así como el umbral, de manera simétrica.
• DADOS:
• BLOQUES: ALTO: 0.50 M
ALTO: 0.50M ANCHO: 0.50M
ANCHO: 0.375M LARGO: 0.50M
PRIMERA FILA LARGO: 0.75M

SEGUNDA FILA
TERCERA FILA
DISEÑO DE VENTANA DE CAPTACIÓN
MODELADO DE HEC RAS

PRIMERO COLOCAMOS NUESTRAS UNIDADES EN EL CREAMOS UNA GEOMETRÍA Y PRESIONAMOS “RIVER


SISTEMA INTERNACIONAL Y ASIGNAMOS UN REACH” PARA CREAR LAS LÍNEAS QUE REPRESENTAN
NOMBRE A NUESTRA CARPETA DE TRABAJO. NUESTROS CANALES
PRESIONAMOS CROSS SECTION Y NOS DIRIGIMOS A NOS UBICAMOS EN OPCIONES Y PRESIONAMOS
OPCIONES. PARA SELECCIONAR “AÑADIR NUEVA SECCIÓN. EN AJUSTAR ELEVACIONES

COLOCAMOS LOS DATOS DE NUESTRA PROGRESIVA Y LAS DIMENSIONES


DE NUESTRA SECCIÓN, LAS DISTANCIAS DE COLOCAN EN SUMATORIAS. COPIAMOS LA SECCIÓN PARA HACER UNA NUEVA AGUA ABAJO.
INSERTAMOS LAS DISTANCIAS DE LA PROGRESIVA ANTERIOR Y LA DIGITAMOS LA DISTANCIA MULTIPLICADA CON LA PENDIENTE, SI DA
PROGRESIVA POSTERIOR. ADEMÁS, DE COLOCAR LA RUGOSIDAD DE POSITIVA ES QUE VA EN SUBIDA EL CANAL Y SI DA NEGATIVA ES QUE
MANNING DE LOS 3 TRAMOS. VA EN BAJADA.
UNA VEZ INSERTADO LOS DATOS GUARDAMOS LA GUARDAMOS LA INFORMACIÓN EN ANALISIS
GEOMETRÍA, CERRAMOS LA PESTAÑA Y NOS VAMOS A DE FLUJO CONSTANTE
STEADY FLOW DATA E INSERTAMOS EL CAUDAL.

INSERTAMOS LAS PENDIENTES


RESULTADOS
DISCUSIÓN

UBICACIÓN

La ubicación de la bocatoma se realizó considerando las cotas del río Pisco, pendientes y la forma del
cauce. Para ello se analizó la topografía de la zona que abarcaría el proyecto, teniendo por criterio
principal las cotas del río respecto a los terrenos de cultivo y el poder conducir el agua mediante
gravedad; otro factor considerado fue el efecto inverso de Bulle, el cual permite captar la mayor
cantidad de fluido hacia la bocatoma y evita la socavación de la estructura a causa de los sedimentos
presentes en el cauce del río, que provocaría mayores costos de reparación y mantenimiento.
Asimismo, la ubicación de la bocatoma permitió el uso de la mampostería presente en la zona como
material principal en el revestimiento del canal de conducción.

TIPO DE BOCATOMA

Los tipos de bocatoma son de barraje fijo, barraje móvil y barraje mixto. Para la elección
del tipo de bocatoma se tomó en cuenta los caudales máximos del río y forma del cauce,
considerando como mejor opción la de barraje mixto debido a que permite controlar las máximas
y mínimas avenidas mediante el manejo de las compuertas. Este tipo de bocatomas presentan
menos problemas de colmatación por sedimentos o materiales de mayor tamaño; ya que otra
función de las compuertas es la eliminación de sedimentos mediante el canal de limpia que es
comandado por las compuertas.
COMPONENTES ESTRUCTURALES DE LA BOCATOMA Y EL CANAL DE CONDUCCIÓN

En base a la investigación recopilada no se evidenció algún acuífero presente colindante al trazo del canal de conducción, por lo que la idea de
realizarse un canal mixto, es decir, tramos de canal con revestimiento y tramos de canal de tierra, para la recarga de acuíferos, fue descartada y
reemplazada por un canal totalmente revestido de mampostería. En adición, en la bocatoma para el diseño de los pilares se consideró la condición
más crítica a la que pueda estar sometida esta estructura, esta condición se da cuando una de las compuertas está abierta y el río presenta caudales
máximos. Analizando esto, el pilar presenta empujes laterales de agua; siendo la principal fuerza para considerar en el análisis estructural.

VERIFICACIÓN DE
RESULTADOS CON SOFTWARE
IMPLEMENTACIÓN DE
Para la verificación del diseño del canal de conducción, se utilizó el NUEVAS TECNOLOGÍAS
software HCANALES, este programa permitió verificar el tirante,
ancho de solera, espejo de agua, la velocidad y el tipo de flujo, El proyecto consta de un tercer elemento incluido en su diseño
considerando ello, a diferencia de otras investigaciones que general, siendo este el medidor de caudal ultrasónico ubicado en
diseñan disipadores de energía en la losa de la bocatoma, en el el canal de conducción hacia el sector de riego proyectado a 11
presente proyecto, debido a la presencia de fuertes pendientes de m³/s, el cual representa un avance significativo en el monitoreo
0.9% en el trazo, generalmente causantes de socavación en este tipo y control de los recursos hídricos. Esta tecnología ofrece una
de estructuras, se optó por el diseño de un disipador de energía de precisión y fiabilidad superiores en la medición del flujo de agua,
tipo poza disipadora en el canal de conducción, asimismo, esta lo que permite una gestión más eficaz de los recursos y una toma
estrategia no solo disminuye la velocidad del agua, mitigando así la de decisiones más informada en cuanto al riego y la distribución
erosión aguas abajo, sino que también contribuye a una del agua.
distribución más uniforme del flujo, mejorando la eficiencia del
sistema de riego.
Como se puede observar en la Tabla 12, se muestran los diversos
impactos ambientales que puede provocar la construcción de
una bocatoma en el distrito de Huáncano, así mismo, su valor,
calificación, significancia y porcentaje.

En base a los posibles impactos se establece un valor para cada


uno. En el caso de los impactos positivos, como el incremento del
comercio, incremento del caudal del Río Pisco y generación de
empleos, se tienen valores más altos. Sin embargo hay impactos
negativos que debemos tener en cuenta como la erosión hídrica
del suelo, modificación del relieve y la alteración del paisaje, ya
que son aquellos que tienen mayor valor en este grupo.

En base a estos impactos negativos, en los proyectos se suelen


plantear alternativas de mitigación, por ejemplo en el proyecto
“Afianzamiento hídrico en la cuenca del Río Pisco” (ANA, 2011)
se elaboró un Plan de Manejo Ambiental compuesto por
programas de Prevención, Mitigación y Control, Monitoreo,
Capacitación, Contingencias y Tratamiento de Impacto Social.
En nuestro caso, no se cuentan con esos programas, debido a
que no es un proyecto de gran envergadura.
CONCLUSIONES

A partir del análisis, se concluyó que existe considerables pérdidas de agua el sector de
Huancano en Pisco, debido a que la zona agrícola acostumbra optar por el uso de canales de
conducción sencilla, la cual esta propensa a desbordes. Esto motiva la necesidad de diseñar un
nuevo sistema de canalización, por lo que realizar una bocatoma lateral implementando un
medidor de caudal ultrasónico resulta una opción viable e innovadora.

En primer lugar, se pudo verificar que el agua en la cuenca del rio Pisco es idónea para
irrigar los cultivos del sector agrícola, debido a que cumple con los Estándares de Calidad
Ambiental (ECA) según los datos proporcionados por la Autoridad Nacional del Agua (ANA).

En segundo lugar, se llegó a la conclusión de que, en gran parte del área en la que se
ubicará el proyecto, la contaminación del agua es mínima, por lo que los riesgos relacionados
con este factor, no afectarán en gran medida la calidad del recurso hídrico.

Para finalizar, se verificó que el diseño de los componentes de la estructura hidráulica si


están en conformidad con los parámetros establecidos y de acuerdo al caudal máximo de la zona
de estudio, el cual permite optimizar el riego del sector, mejorar la productividad agrícola y
asegurar la sostenibilidad del recurso hídrico
Gracias

También podría gustarte
