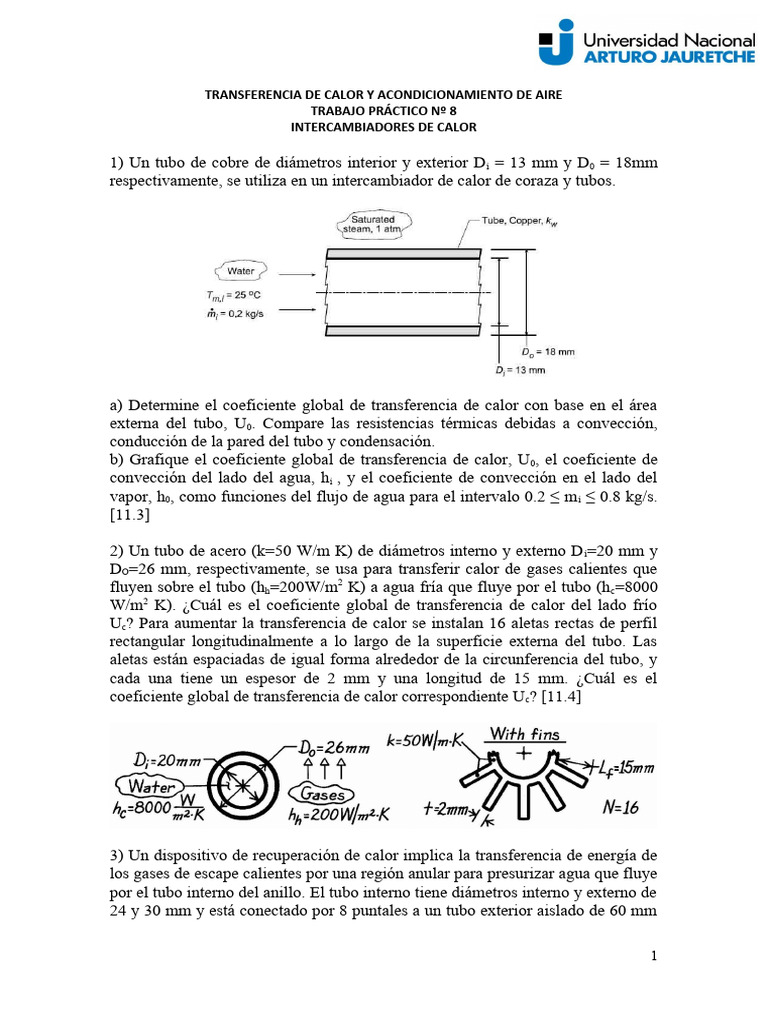

TRANSFERENCIA DE CALOR Y ACONDICIONAMIENTO DE AIRE
TRABAJO PRÁCTICO Nº 8
INTERCAMBIADORES DE CALOR
1) Un tubo de cobre de diámetros interior y exterior D i = 13 mm y D0 = 18mm
respectivamente, se utiliza en un intercambiador de calor de coraza y tubos.
a) Determine el coeficiente global de transferencia de calor con base en el área
externa del tubo, U0. Compare las resistencias térmicas debidas a convección,
conducción de la pared del tubo y condensación.
b) Grafique el coeficiente global de transferencia de calor, U 0, el coeficiente de
convección del lado del agua, hi , y el coeficiente de convección en el lado del
vapor, h0, como funciones del flujo de agua para el intervalo 0.2 ≤ m i ≤ 0.8 kg/s.
[11.3]
2) Un tubo de acero (k=50 W/m K) de diámetros interno y externo D i=20 mm y
DO=26 mm, respectivamente, se usa para transferir calor de gases calientes que
fluyen sobre el tubo (hh=200W/m2 K) a agua fría que fluye por el tubo (hc=8000
W/m2 K). ¿Cuál es el coeficiente global de transferencia de calor del lado frío
Uc? Para aumentar la transferencia de calor se instalan 16 aletas rectas de perfil
rectangular longitudinalmente a lo largo de la superficie externa del tubo. Las
aletas están espaciadas de igual forma alrededor de la circunferencia del tubo, y
cada una tiene un espesor de 2 mm y una longitud de 15 mm. ¿Cuál es el
coeficiente global de transferencia de calor correspondiente Uc? [11.4]
3) Un dispositivo de recuperación de calor implica la transferencia de energía de
los gases de escape calientes por una región anular para presurizar agua que fluye
por el tubo interno del anillo. El tubo interno tiene diámetros interno y externo de
24 y 30 mm y está conectado por 8 puntales a un tubo exterior aislado de 60 mm
1
de diámetro. Cada puntal tiene 3 mm de espesor y está construido de manera
integral con el tubo interno de acero al carbón (k= 50 W/m·K).
Considere condiciones en las que el agua a 300 K fluye por el tubo interno a
0.161 kg/s mientras que gases de escape a 800 K fluyen por el anillo, con lo que
mantienen un coeficiente de convección de 100 W/ m 2·K en los puntales y en la
superficie externa del tubo interior. ¿Cuál es la transferencia de calor por unidad
de longitud del tubo del gas al agua? [11.5]
4) Un intercambiador de calor de tubos concéntricos en contra flujo se diseña
para calentar agua de 20 a 80º C con el uso de aceite caliente, que se suministra
al anillo a 160º C y se descarga a 140º C. El tubo interior de pared delgada tiene
un diámetro Di = 20 mm y el coeficiente global de transferencia de calor es 500
W/m2·K. La condición de diseño requiere una transferencia total de calor de
3000W.
a) ¿Cuál es la longitud del intercambiador de calor?
b) Después de tres años de operación, el funcionamiento se degrada por suciedad
en el lado del agua del intercambiador y la temperatura de salida del agua sólo es
65º C para las mismas corrientes de fluido y temperaturas de entrada. ¿Cuáles
son lo valores correspondientes de la transferencia de calor, la temperatura de
salida del aceite, el coeficiente global de transferencia de calor y el factor de
impureza del lado del agua, Rf,c”? [11.16]
5) Un intercambiador de coraza y tubos consiste en 135 tubos de paredes
delgadas en un arreglo de doble paso, cada uno de 12.5 mm de diámetro con un
área superficial total de 47.5 m2. Entra agua (fluido del lado del tubo) al
intercambiador de calor a 15ºC y 6.5 kg/s y se calienta mediante un gas de escape
que entra a 200ºC y 5 kg/s. se puede suponer que el gas tiene las propiedades del
2
aire atmosférico y que el coeficiente global de transferencia de calor es
aproximadamente W/m2·K.
a) ¿Cuáles son las temperaturas de salida del gas y del agua?
b) Suponiendo flujo completamente desarrollado, ¿cuál es el coeficiente de
convección del lado del tubo?
c) Con todas las demás condiciones iguales, grafique la eficiencia y las
temperaturas de salida del fluido como función del flujo de agua en el intervalo
de 6 a 12 kg/s.
d) ¿Qué temperatura de entrada del gas se requiere para que el intercambiador
suministre 10 Kg/s de agua caliente a una temperatura de salida de 42ºC, con
todas las demás condiciones iguales? ¿Cuál es la eficiencia para esta condición
de operación? [11.46]
6) El calentador de agua de alimentación para una caldera suministra 10000 Kg/h
de agua a 65ºC. El agua de alimentación tiene una temperatura de entrada de
20ºC y se calentará en un intercambiador de calor de un solo paso por la coraza y
dos pasos por los tubos al condensar vapor a 1.30 bar. El coeficiente global de
transferencia de calor es 2000 W/m2·K. Con el uso de los métodos DTML y
NUT, determine el área de transferencia de calor que se requiere. ¿Cuál es el
flujo de condensación del vapor? [11.50]
