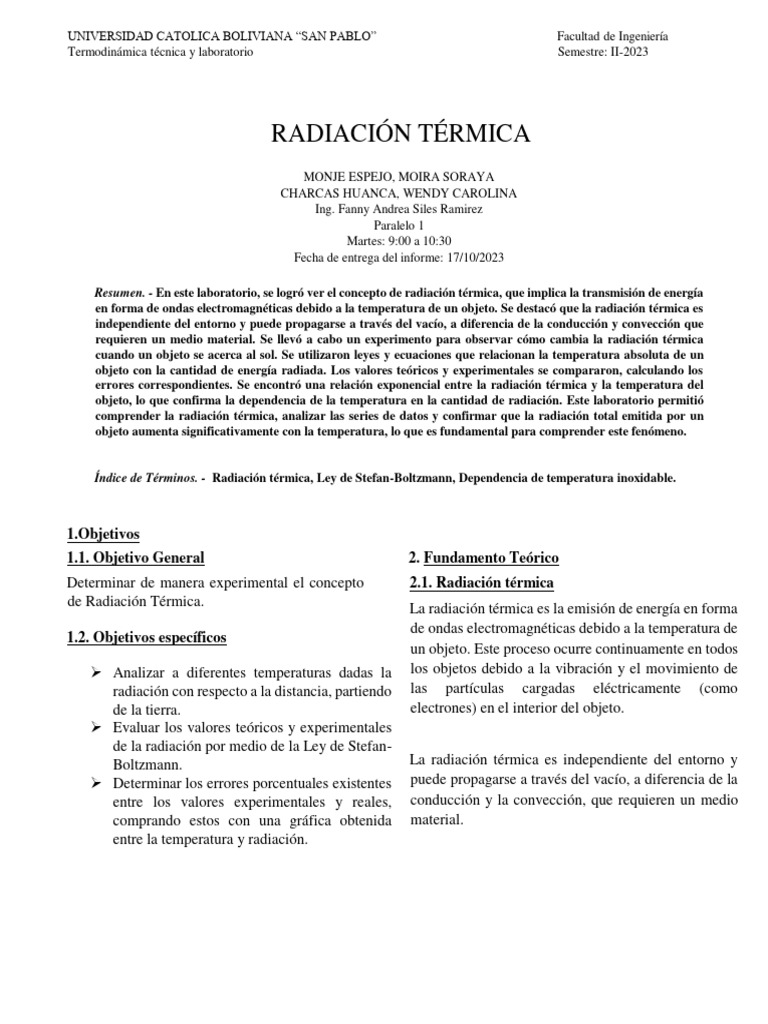

UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Termodinámica técnica y laboratorio Semestre: II-2023
RADIACIÓN TÉRMICA
MONJE ESPEJO, MOIRA SORAYA
CHARCAS HUANCA, WENDY CAROLINA
Ing. Fanny Andrea Siles Ramirez
Paralelo 1
Martes: 9:00 a 10:30
Fecha de entrega del informe: 17/10/2023
Resumen. - En este laboratorio, se logró ver el concepto de radiación térmica, que implica la transmisión de energía
en forma de ondas electromagnéticas debido a la temperatura de un objeto. Se destacó que la radiación térmica es
independiente del entorno y puede propagarse a través del vacío, a diferencia de la conducción y convección que
requieren un medio material. Se llevó a cabo un experimento para observar cómo cambia la radiación térmica
cuando un objeto se acerca al sol. Se utilizaron leyes y ecuaciones que relacionan la temperatura absoluta de un
objeto con la cantidad de energía radiada. Los valores teóricos y experimentales se compararon, calculando los
errores correspondientes. Se encontró una relación exponencial entre la radiación térmica y la temperatura del
objeto, lo que confirma la dependencia de la temperatura en la cantidad de radiación. Este laboratorio permitió
comprender la radiación térmica, analizar las series de datos y confirmar que la radiación total emitida por un
objeto aumenta significativamente con la temperatura, lo que es fundamental para comprender este fenómeno.
Índice de Términos. - Radiación térmica, Ley de Stefan-Boltzmann, Dependencia de temperatura inoxidable.
[Link]
1.1. Objetivo General 2. Fundamento Teórico
Determinar de manera experimental el concepto 2.1. Radiación térmica
de Radiación Térmica. La radiación térmica es la emisión de energía en forma
de ondas electromagnéticas debido a la temperatura de
1.2. Objetivos específicos
un objeto. Este proceso ocurre continuamente en todos
Analizar a diferentes temperaturas dadas la los objetos debido a la vibración y el movimiento de
radiación con respecto a la distancia, partiendo las partículas cargadas eléctricamente (como
de la tierra. electrones) en el interior del objeto.
Evaluar los valores teóricos y experimentales
de la radiación por medio de la Ley de Stefan-
Boltzmann. La radiación térmica es independiente del entorno y
Determinar los errores porcentuales existentes puede propagarse a través del vacío, a diferencia de la
entre los valores experimentales y reales, conducción y la convección, que requieren un medio
comprando estos con una gráfica obtenida material.
entre la temperatura y radiación.
UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Termodinámica técnica y laboratorio Semestre: II-2023
temperatura. Además, esta relación no es lineal, sino
que es proporcional a la cuarta potencia de la
temperatura absoluta. Esto significa que pequeños
cambios en la temperatura pueden tener un impacto
considerable en la cantidad de radiación emitida.
Figura 1: Radiación Térmica
2.2. Ley de Stefan-Boltzmann Figura 2: Radiación
Esta ley establece que la cantidad total de energía
radiada por unidad de superficie de un objeto es
directamente proporcional a la cuarta potencia de su 2.2. Ley de Wien
temperatura absoluta. En otras palabras, a medida que La longitud de onda del pico de la curva de radiación
aumenta la temperatura de un objeto, la cantidad de de cuerpo negro, disminuye de forma lineal cuando se
energía radiada aumenta de manera significativa. Esta aumenta la temperatura (ley del desplazamiento de
ley es fundamental en la astrofísica para comprender la Wien). Esta variación lineal no es evidente en este tipo
luminosidad de las estrellas y en la teoría de circuitos de trama, ya que la intensidad aumenta con la cuarta
para el diseño de radiadores térmicos. potencia de la temperatura (ley de Stefan-Boltzmann).
R = σ𝑇 4 … (1) La naturaleza del cambio de longitud de onda de pico
se hace más evidente, trazando la raíz cuarta de la
Donde:
intensidad.
R: Es la radiación térmica emitida por un objeto a una
Para un cuerpo negro, el producto de la longitud de
temperatura T.
onda de máxima radiación y de la temperatura
σ: es la constante de Stefan-Boltzmann y es igual a termodinámico es constante. Como resultado, cuando
(5, 670400 ± 0, 000040) × 10-8Wm−2K−4 la temperatura sube, la máxima energía radiante
T: es la temperatura del objeto en consideración cambia hacia longitudes de ondas más cortas (energía
medida en kelvin. y frecuencia más alta) y hacia el final del espectro.
Cuando aumenta la temperatura de un radiador de
cuerpo negro, aumenta la energía radiada general, y el
2.3. Dependencia de la Temperatura
pico de la curva de radiación se mueve hacia longitudes
La radiación total emitida por un objeto aumenta de de ondas más cortas. Cuando se evalúa el máximo a
manera significativa a medida que aumenta su
UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Termodinámica técnica y laboratorio Semestre: II-2023
partir de la fórmula de radiación de Planck, se Un ejemplo práctico es una cavidad en una pared que
encuentra que el producto de la longitud de onda está en equilibrio térmico con su entorno.
máxima y la temperatura es constante.
Esta relación se denomina ley del desplazamiento de
Wien, y es útil para la determinación de la temperatura
de objetos radiantes calientes tales como estrellas, y de
hecho, para una determinación de la temperatura de
cualquier objeto radiante, cuya temperatura es muy
superior a la de su entorno. La Ley de Wien es una ley
de la física que especifica que hay una relación inversa
entre la longitud de onda en la que se produce el pico
de emisión de un cuerpo negro y su temperatura.
Figura 2: Cuerpo Negro
3. Materiales y Procedimiento
Materiales
Los materiales usados fueron:
- Computadora
- Simulador Phet
- Excel
Figura 3: Ley de Wien Procedimiento
Primeramente se ingresa a la página web
[Link] Negro Idealizado
[Link]
La Ley de Stefan-Boltzmann se aplica idealmente a un spectrum , se muestra la radiación del cuerpo negro el
cuerpo negro, que es un objeto teórico que absorbe y cual tiene una variación en la temperatura (a elegir)
emite toda la radiación incidente, sin reflejar nada. Los mostrando la radiación. Es por esto que se ajustan los
cuerpos negros son utilizados como modelos ideales parámetros iniciales de las temperaturas iniciales en la
para comprender la radiación térmica. curva de división espectral.
Se logra observar que a medida que se cambia la
Un cuerpo negro es un objeto idealizado que absorbe temperatura, hay una variación en la curva de división
toda la radiación electromagnética incidente, sin espectral y también cambia el nivel de radiación. Se
reflejar nada. Los cuerpos negros son importantes registran diez datos, conformado por temperatura y
como referencia en la radiación térmica. Aunque radiación. Se utiliza la ecuación (1) para determinar los
ningún objeto en la naturaleza es un cuerpo negro datos requeridos, la analogía matemática ajustada a
perfecto, se utilizan como modelos ideales para una gráfica potencial, hallando valores teóricos
comprender la radiación térmica. propios y el porcentaje de error.
UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Termodinámica técnica y laboratorio Semestre: II-2023
5. Análisis de Datos
5.1. Tabla resumen de datos
Tabla 3: resumen de los datos obtenidos
Figura 4: Simulador
4. Datos experimentales
Durante el laboratorio se logró ver las dos pruebas
correspondientes, las cuales serán analizadas por
separado: En la tabla Nº3 En esta tabla observamos 5
columnas, la primera nos indica el número de
Tabla 1: Datos Experimentales
pruebas realizadas, la segunda nos muestra la
temperatura en grados Kelvin, la tercera muestra la
radiación leído en el simulador, la cuarta indica la
radiación teórica y en la quinta podemos ver el error
porcentual correspondiente a cada valor.
5.2. Analogía matemática
De la Ecuación (1):
R = σ𝑇 4 … (1)
La analogía matemática se obtiene la gráfica cuya
interpretación resulta sacada de la ley de :
R= σ * T4
Tabla 1: En la tabla Nº1 En esta tabla observamos 3
columnas, la primera nos indica el número de
pruebas realizadas, la segunda nos muestra la
Y=Ax+B
temperatura en grados Kelvin y la tercera muestra la
Donde:
radiación leído en el simulador.
R: Es la radiación térmica emitida por un objeto a una
temperatura T.
UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Termodinámica técnica y laboratorio Semestre: II-2023
σ: es la constante de Stefan-Boltzmann y es igual a Obteniendo de Excel:
(5, 670400 ± 0, 000040) × 10-8Wm−2K−4
T: es la temperatura del objeto en consideración
medida en kelvin.
5.4. Gráfica experimental
Figura 2: En la figura 2 se muestran los resultados de
Excel respecto a la aceleración y grafica obtenidas.
Donde:
B: pendiente
A: intersección en el origen
Figura 6: En la figura 6 se muestra la línea de
tendencia y vemos que es exponencial comprobando R: coeficiente de correlación
que la analogía matemática es correcta al relacionar
con la fórmula.
6. Conclusiones y recomendaciones
5.5. Resultados de la regresión Primeramente, en este laboratorio se logra determinar
de una manera experimental el concepto de radiación
Se obtiene una gráfica correspondiente a una
térmica, así que llega ser considerada una transmisión
gráfica potencial, ya que a diferencia de una
de energía en forma de ondas electromagnéticas
gráfica lineal se tiene R (coeficiente de
debido a la temperatura de un objeto. Que la radiación
correlación) más próximo a 1, el valor esperado.
térmica es independiente del entorno y puede
Quedando así las siguientes relaciones con la propagarse a través del vacío, a diferencia de la
analogía matemática: conducción y la conversión que si requieren de un
material.
B: 4.0004 ± 1 x 10-15
A: 6 x 10-8 ± 3,6126 x 10-13 Específicamente en este laboratorio se logra ver la
distinta radiación que hay al tener un objeto
R: 1
acercándose al sol. También se logra ver algunas
leyes para determinar de forma más clara los
conceptos, de manera se valúan los valores teóricos y
UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Termodinámica técnica y laboratorio Semestre: II-2023
experimentales de la radiación visto en la tabla • Serway, R. A., & Jewett Jr, J. W. (2015).
número tres. Física para ciencias e ingeniería. México: Cengagel.
Se puede ver que la analogía matemática tenemos una • J. Wilson, A. Buffa, Bo Lou, Física, Sexta
ecuación partida de una ley que establece que la Edición. México: Pearson educación,2007. Resnick
cantidad total de energía radiada por unidad de Hollida, Krane, (2004)
superficie de un objeto es directamente proporcional
a la cuarta potencia de su temperatura absoluta. Es
decir que a medida que aumenta la temperatura de un
objeto la cantidad de energía radiada aumenta de
manera significativa, es por esto, que se hace esta
analogía con la radiación, la constante y la
temperatura de un objeto medida en kelvin.
En esta parte de laboratorio, se logra determinar los
valores teóricos y los valores experimentales, sacando
el error de cada uno. Por otra parte, también se pudo
apreciar la gráfica experimental donde se requería
determinar la radiación térmica. La gráfica se puede
apreciar una línea exponencial, por lo que indica que
efectivamente hay un crecimiento conforme un objeto
se va a acercando hacia un lugar con más o mayor
radiación.
De esta manera, se logra comprender de una mejor
manera la radiación térmica, analizar las series
correspondientes para esta parte de laboratorio y
también se puede ver que hay cambios en la
temperatura debido a la radiación. También se
concluye que la radiación total emitida por un objeto
aumenta de manera significativa a medida que
aumenta su temperatura, esto se llama dependencia de
la temperatura.
7. Bibliografia:
• Ortega Manuel y Peirsol, AG "Radiación
térmica", 2006, McGraw Hill
• Holliday, D, J. L. (1961). Radiación térmica).
[Link], 1.
