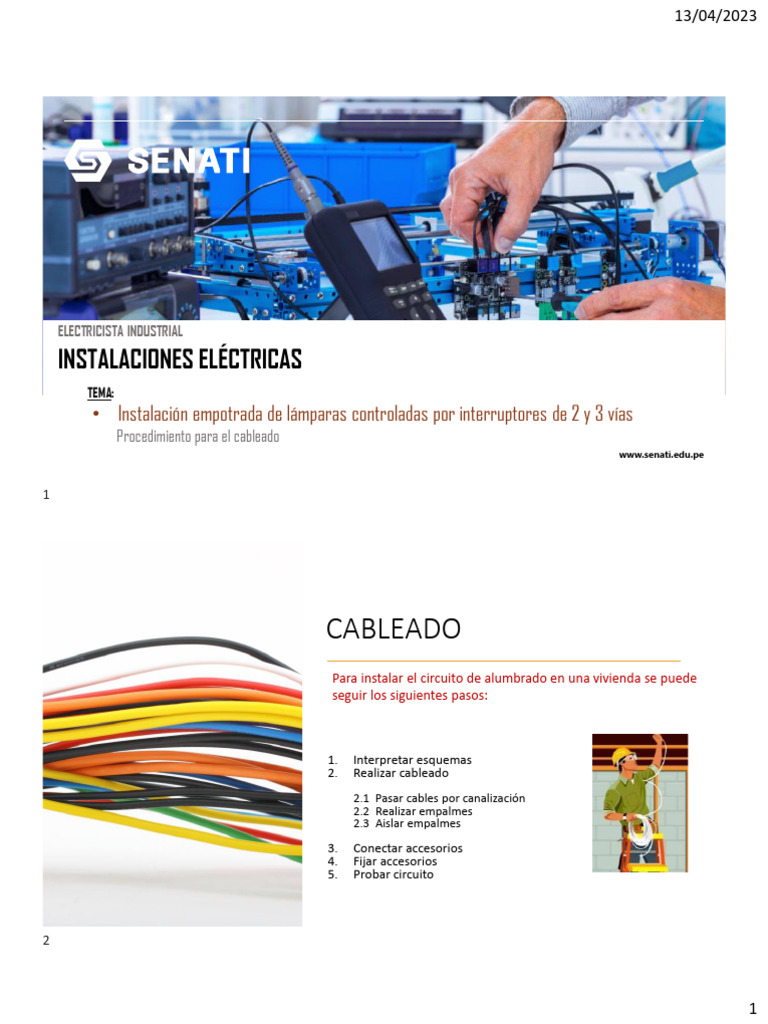

ELECTRICISTA INDUSTRIAL
INSTALACIONES ELÉCTRICAS
TEMA:
• Instalación empotrada de lámparas controladas por interruptores de 2 y 3 vías
Procedimiento para el cableado
[Link]
CABLEADO
Para instalar el circuito de alumbrado en una vivienda se puede
seguir los siguientes pasos:
1. Interpretar esquemas
2. Realizar cableado
2.1 Pasar cables por canalización
2.2 Realizar empalmes
2.3 Aislar empalmes
3. Conectar accesorios
4. Fijar accesorios
5. Probar circuito
1
13/04/2023
1 INTERPRETAR ESQUEMAS
INTERPRETAR ESQUEMAS
• Interpretar el esquema unifilar para el control
de lámparas por interruptores unipolares.
2
13/04/2023
INTERPRETAR ESQUEMAS
• Interpretar el esquema de canalización para
el control de lámparas por interruptores
unipolares.
2 REALIZAR CABLEADO
3
13/04/2023
2.1 PASAR CABLES “Salida que tenga bajada por tubo hacia
• Pasar los 2 conductores de fase (1 y 2) punto de control (caja rectangular)”.
por techo, involucrando la mayor
cantidad de salidas sin cortar.
“Al pasar los cables por las
salidas dejar holgado para
los empalmes”
2.1 PASAR CABLES
• Hacer llegar el conductor de fase 2
hasta el punto de control y cortar. Dejar
entre 10 a 15 cm para conexiones.
“Dejar entre 10 a 15 cm
para las conexiones con los
accesorios”
4
13/04/2023
2.1 PASAR CABLES “Solo conductor de fase 1”
• De la misma forma, seguir pasando los 2
conductores de fase (1,2) por las salidas
restantes en techo. En algunos tramos solo
pasará el conductor de fase 1.
“Solo conductor de fase 1”
2.1 PASAR CABLES
• Pasar los cables que irán desde los puntos
de control a su salida controlada incluyendo
cable de fase 2.
“Cable de fase 2 y cables de
control de lámparas b, c y d”
“Cable de fase 2 y cable de
control de lámpara a”
10
5
13/04/2023
2.1 PASAR CABLES
• Si son varios, jalar los cables hasta
la última salida, ir soltando los
cables de control cuando pasen por
su salida controlada. Dejar entre 10
a 15 cm para conexiones.
“Alargar cable de control de
lámpara b hacia la salida
que corresponde”
“Seguir pasando cables de
control c y d hacia las salidas”
“Marcar”
11
2.1 PASAR CABLES
• Ir soltando los cables de control cuando
pasen por su salida controlada y marcar
en caja de control. Dejar entre 10 a 15
cm para conexiones.
“Marcar”
12
6
13/04/2023
2.2 REALIZAR EMPALMES
• Empalmar en las salidas (caja octogonal) los
cables correspondientes a las fases 1 y 2, a la
vez, empalmar “mechones” en fase 1 y en
cable de control, según lo requiera.
“Empalmar cable de
fase 2 y mechón en
cable fase 1 ”
13
2.2 REALIZAR EMPALMES
• Continuar con los empalmes en las salidas
(caja octogonal), no olvidar empalmar
“mechones” en fase 1 y en cable de control,
según lo requiera.
“Empalmar cables de fase
1 y fase 2; mechón en
cable fase 1 y, en cable de
control de lámpara b ”
14
7
13/04/2023
2.2 REALIZAR EMPALMES
• Continuar con los empalmes en las salidas
(caja octogonal), no olvidar empalmar
“mechones” en fase 1 y en cable de control,
según lo requiera.
“Empalmar mechón
en cable fase 1
15
2.2 REALIZAR EMPALMES “Empalmar cable de fase 1”
• Continuar con los empalmes en las salidas
(caja octogonal) y es posible que también en Caja de pase
cajas de pase.
16
8
13/04/2023
2.2 AISLAR EMPALMES
17
3 CONECTAR ACCESORIOS
18
9
13/04/2023
CONECTAR INTETERRUPTOR UNIPOLAR SIMPLE CONECTAR INTETERRUPTOR UNIPOLAR TRIPLE
3c 2
2
3 3d
3b
19
4 FIJAR ACCESORIOS
20
10
13/04/2023
FIJAR INTETERRUPTORES
Centrar Entornillar Colocar tapa
21
Ejercicio 1: Dibujar el cableado del siguiente circuito de alumbrado mostrado en el plano. Ver esquema de canalización.
22
11
13/04/2023
ESQUEMA DE CANALIZACIÓN
