Media Tensión

Lista de precio 2020

[Link]

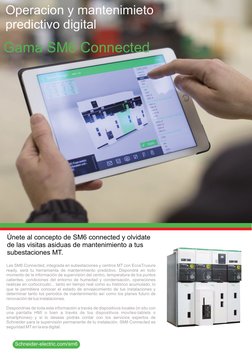

Operacion y mantenimieto
predictivo digital
Gama SM6 Connected

Únete al concepto de SM6 connected y olvidate

de las visitas asiduas de mantenimiento a tus
subestaciones MT.
Las SM6 Connected, integrada en subestaciones y centros MT con EcosTruxure
ready, será tu herramienta de mantenimiento predictivo. Dispondrá en todo
momento de la información de supervisión del centro, temperatura de los puntos
calientes, condiciones del entorno de humedad y condensación, operaciones
realizas en cortocircuito... tanto en tiempo real como su histórico acumulado, lo
que te permitiera conocer el estado de envejecimiento de tus instalaciones y
determinar tanto los periodos de mantenimiento así como los planes futuro de
renovación de tus instalaciones.

Despondrías de toda esta información a través de dispositivos locales (in situ con
una pantalla HMI o bien a través de tus dispositivos moviles-tablets o
smartphones) y si lo deseas podrás contar con los servicios expertos de
Schneider para la supervisión permanente de tu instalación. SM6 Connected es
seguridad MT en la era digital.

[Link]/sm6

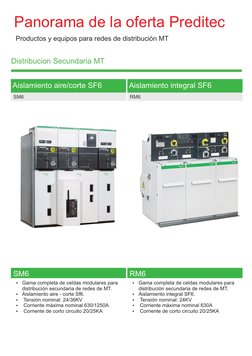

Panorama de la oferta Preditec
Productos y equipos para redes de distribución MT

Distribucion Secundaria MT

Aislamiento aire/corte SF6 Aislamiento integral SF6

SM6 RM6

SM6 RM6
Ÿ Gama completa de celdas modulares para Ÿ Gama completa de celdas modulares para
distribución secundaria de redes de MT. distribución secundaria de redes de MT.
Ÿ Aislamiento aire - corte Sf6. Ÿ Aislamiento integral SF6.
Ÿ Tensión nominal: 24/36KV Ÿ Tensión nominal: 24KV
Ÿ Corriente máxima nominal 630/1250A Ÿ Corriente máxima nominal 630A
Ÿ Corriente de corto circuito 20/25KA Ÿ Corriente de corto circuito 20/25KA
 Panorama de la oferta Preditec
Productos y equipos para redes de distribución MT

Dispositivos de Protección

Dispositivos de Proteccion
Sm6 VAMP Easergy SEPAM Easergy MICOM Easergy P3 Easergy P5

Sm6 VAMP Easergy SEPAM Easergy MICOM Easergy P3 Easergy P5

Dispositivo de protección Dispositivo inteligente de protección para Dispositivo inteligente de Dispositivo extraible de
de arco eléctrico. instalaciones de Media y Baja tension. protección para protección para
instalaciones de Media y instalaciones MT con
Baja tensión con arco protección de arco
eléctrico incorporado. eléctrico incorporado, y
funciones de
ciberseguridad y
conectividad avanzada.

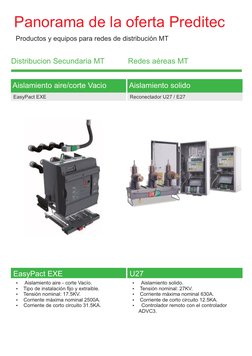

Panorama de la oferta Preditec
Productos y equipos para redes de distribución MT

Distribucion Secundaria MT Redes aéreas MT

Aislamiento aire/corte Vacio Aislamiento solido

EasyPact EXE Reconectador U27 / E27

EasyPact EXE U27

Ÿ Aislamiento aire - corte Vacío. Ÿ Aislamiento solido.
Ÿ Tipo de instalación fijo y extraible. Ÿ Tensión nominal: 27KV.
Ÿ Tensión nominal: 17.5KV. Ÿ Corriente máxima nominal 630A.
Ÿ Corriente máxima nominal 2500A. Ÿ Corriente de corto circuito 12.5KA.
Ÿ Corriente de corto circuito 31.5KA. Ÿ Controlador remoto con el controlador
ADVC3.
 Distribucion
Secundaria MT

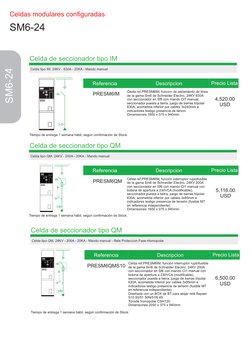

 Celdas modulares configuradas

SM6-24

Celda de seccionador tipo IM

Celda tipo IM. 24KV - 630A - 20KA - Mando manual
SM6-24

Referencia Descripcion Precio Lista

Celda ref.PRESM6IM, funcion de aislamiento de linea
PRESM6IM de la gama Sm6 de Schneider Electric, 24KV 630A
con seccionador en Sf6 con mando CIT manual, 4,520.00
seccionador puesta a tierra, juego de barras tripolar
630A, acometida inferior por cables 3x240mm e
USD
indicadores testigo presencia de tenion.
Dimensiones 1600 x 375 x 940mm.

Tiempo de entrega 1 semana hábil, según confirmación de Stock.

Celda de seccionador tipo QM

Celda tipo QM. 24KV - 200A - 20KA - Mando manual

Referencia Descripcion Precio Lista

Celda ref.PRESM6IM, función interruptor ruptofusible
PRESM6QM de la gama Sm6 de Schneider Electric, 24KV 200A
con seccionador en Sf6 con mando CI1 manual con
bobina de apertura a 230VCA (modificable), 5,116.00
seccionador puesta a tierra, juego de barras tripolar
630A, acometida inferior por cables 3x95mm e USD
indicadores testigo presencia de tensión (fusible MT
en referencia independiente).
Dimensiones 1600 x 375 x 940mm.
Tiempo de entrega 1 semana hábil, según confirmación de Stock.

Celda de seccionador tipo QM

Celda tipo QM. 24KV - 200A - 20KA - Mando manual - Rele Proteccion Fase-Homopolar

Referencia Descripcion Precio Lista

Celda ref.PRESM6IM, función interruptor ruptofusible
PRESM6QMS10 de la gama Sm6 de Schneider Electric, 24KV 200A
con seccionador en Sf6 con mando CI1 manual con
bobina de apertura a 230VCA (modificable),
seccionador puesta a tierra, juego de barras tripolar 6,500.00
630A, acometida inferior por cables 3x95mm e
indicadores testigo presencia de tensión (fusible MT
USD
en referencia independiente).
Diseñada con un BOX de BT para alojar relé Sepam
S10 50/51 50N/51N 49.
Toroide homopolar CSH120
Dimensiones 2050 x 375 x 940mm

Tiempo de entrega 1 semana hábil, según confirmación de Stock.

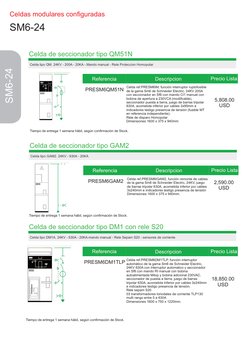

 Celdas modulares configuradas

SM6-24

Celda de seccionador tipo QM51N

Celda tipo QM. 24KV - 200A - 20KA - Mando manual - Rele Proteccion Homopolar
SM6-24

Referencia Descripcion Precio Lista

Celda ref.PRESM6IM, función interruptor ruptofusible
PRESM6QM51N de la gama Sm6 de Schneider Electric, 24KV 200A
con seccionador en Sf6 con mando CI1 manual con
bobina de apertura a 230VCA (modificable),
seccionador puesta a tierra, juego de barras tripolar
5,808.00
630A, acometida inferior por cables 3x95mm e USD
indicadores testigo presencia de tensión (fusible MT
en referencia independiente).
Rele de disparo Homopolar
Dimensiones 1600 x 375 x 940mm

Tiempo de entrega 1 semana hábil, según confirmación de Stock.

Celda de seccionador tipo GAM2

Celda tipo GAM2. 24KV - 630A - 20KA

Referencia Descripcion Precio Lista

Celda ref.PRESM6IGAM2, función remonte de cables
PRESM6GAM2 de la gama Sm6 de Schneider Electric, 24KV, juego 2,590.00
de barras tripolar 630A, acometida inferior por cables
3x240mm e indicadores testigo presencia de tensión
USD
Dimensiones 1600 x 375 x 940mm.

Tiempo de entrega 1 semana hábil, según confirmación de Stock.

Celda de seccionador tipo DM1 con rele S20

Celda tipo DM1A. 24KV - 630A - 20KA-mando manual - Rele Sepam S20 - sensores de corriente

Referencia Descripcion Precio Lista

Celda ref.PRESM6DM1TLP, función interruptor
PRESM6DM1TLP automático de la gama Sm6 de Schneider Electric,
24KV 630A con interruptor automatico y seccionador
en Sf6 con mando RI manual con bobina
autoalimentada Mitop y bobina adicional 230VAC,
seccionador de puesta a tierra, juego de barras 18,850.00
tripolar 630A, acometida inferior por cables 3x240mm
e indicadores testigo presencia de tensión. USD
Rele sepam S20
03 transformadores toriodales de corriente TLP130
multi rango entre 5 a 630A
Dimensiones 1600 x 750 x 1220mm.

Tiempo de entrega 1 semana hábil, según confirmación de Stock.

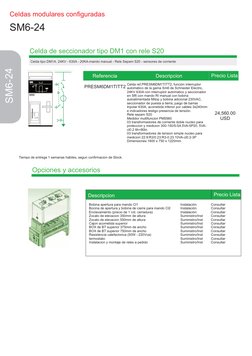

 Celdas modulares configuradas

SM6-24

Celda de seccionador tipo DM1 con rele S20

Celda tipo DM1A. 24KV - 630A - 20KA-mando manual - Rele Sepam S20 - sensores de corriente
SM6-24

Referencia Descripcion Precio Lista

Celda ref.PRESM6DM1TITT2, función interruptor
PRESM6DM1TITT2 automático de la gama Sm6 de Schneider Electric,
24KV 630A con interruptor automatico y seccionador
en Sf6 con mando RI manual con bobina
autoalimentada Mitop y bobina adicional 230VAC,
seccionador de puesta a tierra, juego de barras
tripolar 630A, acometida inferior por cables 3x240mm
e indicadores testigo presencia de tensión.
Rele sepam S20 24,560.00
Medidor multifuncion PM5560 USD
03 transformadores de corriente doble nucleo para
proteccion y medicion 300-150/5-5A 5VA-5P20, 5VA-
cl0.2 Ith=80ln
03 transformadores de tension simple nucleo para
medicion 22.9:R3/0.23:R3-0.23 10VA-cl0.2-3P
Dimensiones 1600 x 750 x 1220mm.

Tiempo de entrega 1 semanas habiles, segun confirmacion de Stock.

Opciones y accesorios

Descripcion Precio Lista

Bobina apertura para mando Cl1 Instalación Consultar
Bocina de apertura y bobina de cierre para mando Cl2 Instalación Consultar
Enclavamiento (precio de 1 Ud. cerradura) Instalación Consultar
Zocalo de elevacion 350mm de altura Suministro/Inst Consultar
Zocalo de elevacion 550mm de altura Suministro/Inst Consultar
Cajon acometida superior Suministro/Inst Consultar
BOX de BT superior 375mm de ancho Suministro/Inst Consultar
BOX de BT superior 750mm de ancho Suministro/Inst Consultar
Resistencia calefactorica (50W - 220Vca) Suministro/Inst Consultar
termostato Suministro/Inst Consultar
Instalacion y montaje de reles a pedido Suministro/Inst Consultar

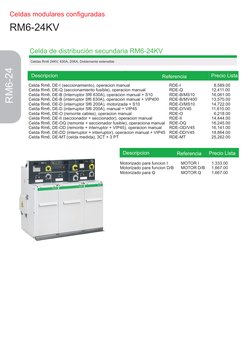

 Celdas modulares configuradas

RM6-24KV

Celda de distribución secundaria RM6-24KV

Celdas Rm6 24KV, 630A, 20KA, Doblemente extensible
RM6-24

Descripcion Referencia Precio Lista

Celda Rm6, DE-I (seccionamiento), operacion manual RDE-I 8,589.00
Celda Rm6, DE-Q (seccionamiento fusible), operacion manual RDE-Q 12,411.00
Celda Rm6, DE-B (Interruptor Sf6 630A), operacion manual + S10 RDE-B/MS10 16,061.00
Celda Rm6, DE-B (interruptor Sf6 630A), operacion manual + VIP400 RDE-B/MV400 13,570.00
Celda Rm6, DE-D (interruptor Sf6 200A), motorizada + S10 RDE-D/MS10 14,722.00
Celda Rm6, DE-D (interruptor Sf6 200A), manual + VIP45 RDE-D/V45 11,610.00
Celda Rm6, DE-O (remonte cables), operacion manual RDE-O 6,218.00
Celda Rm6, DE-II (seccionador + seccionador), operacion manual RDE-II 14,444.00
Celda Rm6, DE-OQ (remonte + seccionador fusible), operaciona manual RDE-OQ 16,245.00
Celda Rm6, DE-OD (remonte + interruptor + VIP45), operacion manual RDE-OD/V45 16,141.00
Celda Rm6, DE-DD (interruptor + interruptor), operacion manual + VIP45 RDE-DD/V45 18,864.00
Celda Rm6, DE-MT (celda medida), 3CT + 3 PT RDE-MT 25,262.00

Descripcion Referencia Precio Lista

Motorizado para funcion I MOTOR I 1,333.00
Motorizado para funcion D/B MOTOR D/B 1,667.00
Motorizado para Q MOTOR Q 1,667.00
 Interruptores de potencia

Easypact EXE

Interruptor de MT- Easypact EXE

Easypact EXE

Easypact EXE Fijo 17.5KV 630A, 25 KA (interruptor en vacío)

Easypact EXE - basico Referencia Precio Lista

Interruptor Easypact EXE fijo para 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EXE172506B1B 6,011.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado

Easypact EXE & Sepam 10B Referencia Precio Lista

Interruptor Easypact EXE fijo para 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EXE172506B1BS10B 7,835.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam 10B + 3 entradas de corriente 1-5A
Sensibilidad falla a tierra (0.1-0.24 Ino)

Easypact EXE & Sepam 10A Referencia Precio Lista

Interruptor Easypact EXE fijo para 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EXE172506B1BS10A 7,913.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam 10B + 3 entradas de corriente 1-5A
Comunicacion Modbus/IEC60870-5-103 RS485
Sensibilidad falla a tierra (0.1-0.24 Ino)

Easypact EXE & Sepam S24 Referencia Precio Lista

Interruptor Easypact EXE fijo para 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EXE172506B1BS24 8,800.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam S24, 50/51 50N/51N, 46
Medicion corrientes medida y maxima
Juego de tres sensores de corriente LPCT - 100 a 2500A

Easypact EXE & Sepam S52 Referencia Precio Lista

Interruptor Easypact EXE fijo para 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EXE172506B1BS52 8,565.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam S52, 50/51 50N/51N, 46, 67, 32P, 27, 59
Medicion I, V, P, Q, kWh
Juego de tres sensores de corriente LPCT - 100 a 2500A
 Interruptores de potencia

Easypact EXE

Interruptor de MT- Easypact EXE

Easypact EXE

Easypact EXE Extraible 17.5KV 630A, 25 KA (interruptor en vacío)

Easypact EXE - basico Referencia Precio Lista

Interruptor Easypact EXE extraible 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EVO172506B1B 10,403.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado

Easypact EXE & Sepam 10B Referencia Precio Lista

Interruptor Easypact EXE extraible 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EVO172506B1BS10B 12,209.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam 10B + 3 entradas de corriente 1-5A
Sensibilidad falla a tierra (0.1-0.24 Ino)

Easypact EXE & Sepam 10A Referencia Precio Lista

Interruptor Easypact EXE extraible 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EVO172506B1BS10A 12,282.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam 10B + 3 entradas de corriente 1-5A
Comunicacion Modbus/IEC60870-5-103 RS485
Sensibilidad falla a tierra (0.1-0.24 Ino)

Easypact EXE & Sepam S24 Referencia Precio Lista

Interruptor Easypact EXE extraible 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EVO172506B1BS24 13,086.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam S24, 50/51 50N/51N, 46
Medicion corrientes medida y maxima
Juego de tres sensores de corriente LPCT - 100 a 2500A

Easypact EXE & Sepam S52 Referencia Precio Lista

Interruptor Easypact EXE extraible 630A, 25KA, 17.5KV, 185IEC
+ bobina de apertura
+ bobina de cierre EVO172506B1BS52 12,931.00
+ contador de operaciones
+ protector botones pulsadores
+ motorizado
+rele Sepam S52, 50/51 50N/51N, 46, 67, 32P, 27, 59
Medicion I, V, P, Q, kWh
Juego de tres sensores de corriente LPCT - 100 a 2500A
 Reconectadores trifasicos

RECLOSER U27

Reconectador
Recloser U27 27KV 630A 12.5A aislamiento solido
U27 / E27

Reconectador Tripolar U27 Referencia Precio Lista

Reconectador tripolar U27, 630A, 12.5KA, 27KV
Aislamiento solido + corte en vacio
Controlador ADVC3 + cable umbilical 7m (tanque-controlador) U27PRE 17,568.00
Soporte de montaje en porte
3 Tc´s + 3 CVT´s

Reconectador Tripolar E27 Referencia Precio Lista

Reconectador tripolar E27, 630A, 12.5KA, 27KV
Aislamiento solido + corte en vacio
Controlador ADVC3 + cable umbilical 7m (tanque-controlador) U27PRE 20,448.00
Soporte de montaje en porte
3 Tc´s + 6 CVT´s

Reconectador Tripolar E38 Referencia Precio Lista

Reconectador tripolar E27, 630A, 16KA, 38KV
Aislamiento solido + corte en vacio
Controlador ADVC3 + cable umbilical 7m (tanque-controlador) U27PRE 22,911.00
Soporte de montaje en porte
3 Tc´s + 6 CVT´s
 Dispositivos de proteccion

Rele SEPAM

Rele Sepam
Proteccion avanzada integrada (para accesorios de reles, consulta tarifa “Rele de Proteccion SEPAM”
SEPAM

Descripcion Aplicacion Tipo Tipo Precio

Precio

Sepam 10 Subestacion/Transformador S10N* 526.00

Subestacion/Transformador S10B 776.00
Subestacuib/Transformador S10A* 925.00
Sepam 20 Subestacion S20* 1,147.00
Transformador T20 1,257.00
Motor M20 1,378.00
Sepam 40 Subestacion S40* 1,608.00
S41 1,752.00
S42 1,850.00
Transformador T40 1,608.00
T42 2,252.00
Motor M41 2,373.00
Generador G40 2,509.00
Sepam 80 Subestacion S80 4,327.00
S81 4,386.00
S82 4,554.00
S84 4,904.00
Transformador T81 4,260.00
T82 4,435.00
Motor M81 2,982.00
Nota:
Las referencias incluyen:
Ÿ UMI avanzado (59607)
Ÿ Lenguaje de trabajo EN/ES (59611)
Ÿ Conector tipo tornillo (59668). Especifique en su pedido si necesita un tipo de orejeta de anillo
Ÿ Sensor: 1A/5A CT conector de corriente (59630). Especifique en su pedido si necesita 1A/5A TLP
Ÿ Software del sepam: SFT2841 (59679).
Ÿ Conector USD a PC (59671)

(*) Tiempo de entrega 1 semanas hábiles, según confirmación de Stock.

Accesorios de rele Sepam

Descripcion Aplicacion Tipo Precio

Tarjeta de entrada y salidas para sepam (MES114) * 512.00
Modulo de sensor de temperatura (MET148-2) 508.00
Modulo remoto avanzado UMI (DSM303) 448.00
Conector PC-USB (CCA700) 82.00
Conector PC-RS232 (CCA783) 89.00
Interfaz de red RS485 de 2 hilos (ACE949-2) 256.00
Interfaz de res Rs458 de 4 hilos (ACE949) 256.00
Interfaz de fibra optica (ACE937) 295.00
Interfaz de multiprotocolo RS485 de 2 hilos (ACE969TP-2) 338.00
Interfaz de multiprotocolo fibra optica (ACE969FO-2) 553.00
Interfaz 10/100 base TX TCP/IP¨(ACE850TP) 538.00
Interfaz 100FX base TCP/IP (ACE850FO) 730.00
Sensor de corriente residual (CSH120)* 205.00
Sensor de corriente residual (CSH200) 818.00
 Servicios de MT

Pruebas

Servicio en sitio y puesta en marcha de subestaciones de MT.

servicios

Descripcion Descripcion
Ÿ Medida de resistencia de los bobinados MT y BT.
Ÿ Relacion de tranformacion y grupo conexion.
Ÿ Perdidas y corriente en vacio.
Ÿ Resistencia de bobinados.
Ÿ Tension inducida.
Ÿ Pruebas de termografia..
Ÿ Ensayo de ruido.
Ÿ Clase de presicion.
Ÿ Pruebas funcionales del sistema de control,
proteccion y medida de subestaciones.
Ÿ Configuracion, seteo de reles.
Ÿ Inalacion de reles.
Ÿ Pruebas con maleta OMICRON CMC356.
Ÿ Inspeccion visual.

Nota:
Las referencias incluyen:
Ÿ Informe final de la inspeccion y o prueba en ejecucion.
Ÿ Protocolo de pruebas.

Centro de formación PREDITEC

Descripcion Descripcion
” Tecnologia de celdas de media tenion IEC
6622271-200"

”Monntaje y puesta en servicio de subestaciones

electricas”

“Protecciones de sistemas electricos de potencia”

“Funcionalidad y pruebas de protecciones con

maleta OMICRON”

Protecciones de redes de distribucion aerea con

reconectadores”

“Cursos de Seguridad electrica NFPA70E”

[Link]

Centro Atención Cliente PreditecPeru

(01) 528-6445
@PreditecP

[Link] Soporte Tecnico Servicio Posventa

Curso especifico, material didáctico y Selección, asesoramiento y Reparacion e intervenciones, gestión
laboratorio de pruebas diagnostico. de repuestos, asistencia técnica 24h.

Preditec Peru
Av. El Zinc 181 Los Olivos
Lima - Lima
Peru
