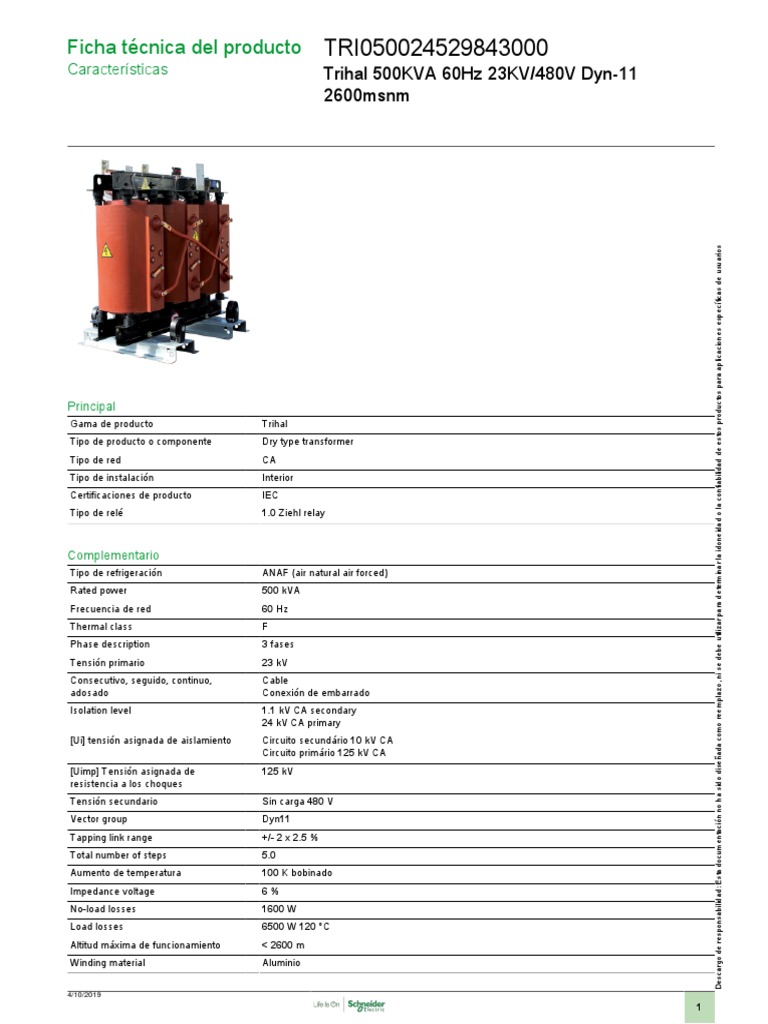

Ficha técnica del producto TRI050024529843000

Características Trihal 500KVA 60Hz 23KV/480V Dyn-11


2600msnm

Descargo de responsabilidad: Esta documentación no ha sido diseñada como reemplazo, ni se debe utilizar para determinar la idoneidad o la confiabilidad de estos productos para aplicaciones específicas de usuarios
Principal
Gama de producto Trihal
Tipo de producto o componente Dry type transformer
Tipo de red CA
Tipo de instalación Interior
Certificaciones de producto IEC
Tipo de relé 1.0 Ziehl relay

Complementario
Tipo de refrigeración ANAF (air natural air forced)
Rated power 500 kVA
Frecuencia de red 60 Hz
Thermal class F
Phase description 3 fases
Tensión primario 23 kV
Consecutivo, seguido, continuo, Cable
adosado Conexión de embarrado
Isolation level 1.1 kV CA secondary
24 kV CA primary
[Ui] tensión asignada de aislamiento Circuito secundário 10 kV CA
Circuito primário 125 kV CA
[Uimp] Tensión asignada de 125 kV
resistencia a los choques
Tensión secundario Sin carga 480 V
Vector group Dyn11
Tapping link range +/- 2 x 2.5 %
Total number of steps 5.0
Aumento de temperatura 100 K bobinado
Impedance voltage 6 %
No-load losses 1600 W
Load losses 6500 W 120 °C
Altitud máxima de funcionamiento < 2600 m
Winding material Aluminio

4/10/2019
1
Insulation material Cast resin HV
Pre-impregnated LV
Tipo de montaje Sostenimiento de pie
Tipo de montaje Suelo
Peso del producto 2040 kg
Altura 2030 mm
Anchura 1695 mm
Longitud 2875 mm
Sound power level 61 dB 1 m

Entorno
Temperatura ambiente de -50…40 °C C3
funcionamiento
Temperatura ambiente -50…40 °C C3
Grado de protección IP IP31
Environmental certification 0…97 % E3
Fire certificate F1
Categoría de corrosión atmosférica C3M
