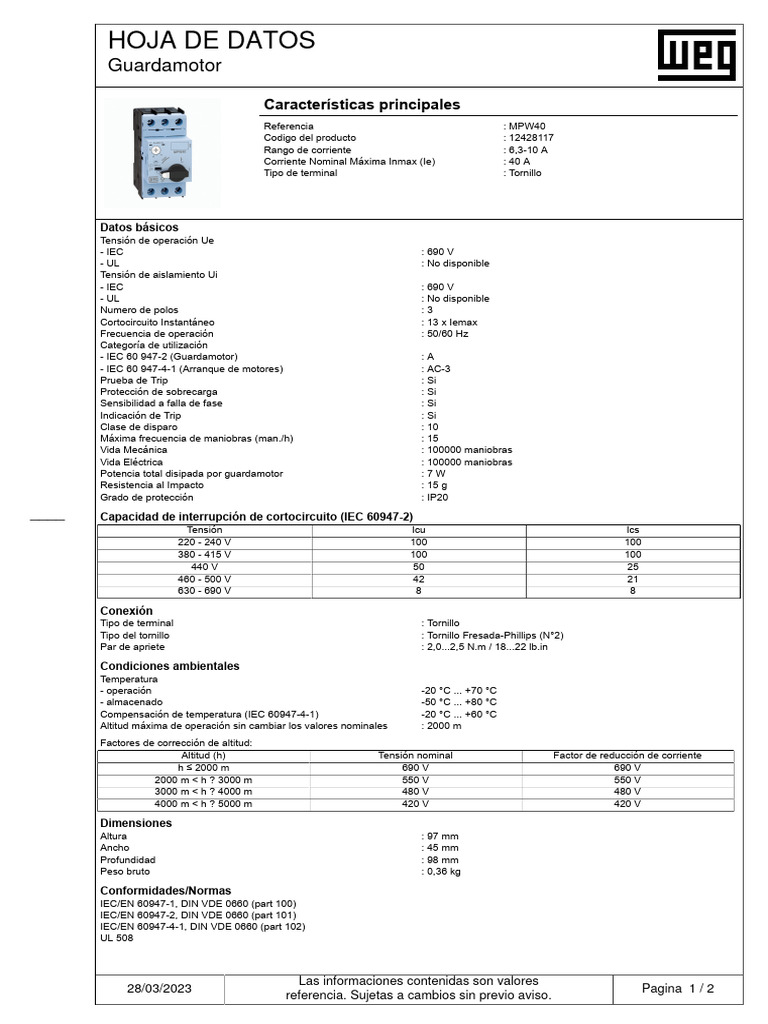

HOJA DE DATOS

Guardamotor

Características principales
Referencia : MPW40
Codigo del producto : 12428117
Rango de corriente : 6,3-10 A
Corriente Nominal Máxima Inmax (Ie) : 40 A
Tipo de terminal : Tornillo

Datos básicos
Tensión de operación Ue
- IEC : 690 V
- UL : No disponible
Tensión de aislamiento Ui
- IEC : 690 V
- UL : No disponible
Numero de polos :3
Cortocircuito Instantáneo : 13 x Iemax
Frecuencia de operación : 50/60 Hz
Categoría de utilización
- IEC 60 947-2 (Guardamotor) :A
- IEC 60 947-4-1 (Arranque de motores) : AC-3
Prueba de Trip : Si
Protección de sobrecarga : Si
Sensibilidad a falla de fase : Si
Indicación de Trip : Si
Clase de disparo : 10
Máxima frecuencia de maniobras (man./h) : 15
Vida Mecánica : 100000 maniobras
Vida Eléctrica : 100000 maniobras
Potencia total disipada por guardamotor :7W
Resistencia al Impacto : 15 g
Grado de protección : IP20
____ Capacidad de interrupción de cortocircuito (IEC 60947-2)
Tensión Icu Ics
220 - 240 V 100 100
380 - 415 V 100 100
440 V 50 25
460 - 500 V 42 21
630 - 690 V 8 8

Conexión
Tipo de terminal : Tornillo
Tipo del tornillo : Tornillo Fresada-Phillips (N°2)
Par de apriete : 2,0...2,5 N.m / 18...22 lb.in

Condiciones ambientales
Temperatura
- operación -20 °C ... +70 °C
- almacenado -50 °C ... +80 °C
Compensación de temperatura (IEC 60947-4-1) -20 °C ... +60 °C
Altitud máxima de operación sin cambiar los valores nominales : 2000 m
Factores de corrección de altitud:
Altitud (h) Tensión nominal Factor de reducción de corriente
h ≤ 2000 m 690 V 690 V
2000 m < h ? 3000 m 550 V 550 V
3000 m < h ? 4000 m 480 V 480 V
4000 m < h ? 5000 m 420 V 420 V

Dimensiones
Altura : 97 mm
Ancho : 45 mm
Profundidad : 98 mm
Peso bruto : 0,36 kg

Conformidades/Normas
IEC/EN 60947-1, DIN VDE 0660 (part 100)
IEC/EN 60947-2, DIN VDE 0660 (part 101)
IEC/EN 60947-4-1, DIN VDE 0660 (part 102)
UL 508

Las informaciones contenidas son valores

28/03/2023 Pagina 1 / 2
referencia. Sujetas a cambios sin previo aviso.
 HOJA DE DATOS
Guardamotor

Certificaciones
ANCE
BUREAU VERITAS
CE
PCT
IRAM
CS
UL

Notas
1) Reducción de corriente para temperaturas arriba de +60° C (87% para 70° C);
2) Imagen meramente ilustrativa.

____

Las informaciones contenidas son valores

28/03/2023 Pagina 2 / 2
referencia. Sujetas a cambios sin previo aviso.
 A

E
D
C
B
4,080
103,6
1

30
1,181
0,189
4,8
2

44,8
1,764
3

1,435
36,5
15,5
0,610

3,827
97,2

4,606
117
4

04/04/2013
MPW25...40-MPW25...40i-MPW25...40t

1:1
5

97,5
3,838

mm [inches]
6

Sujeito a alteração sem aviso prévio. As informações contidas são valores de referência. Los valores demostrados pueden ser cambiados sin aviso previo. La información és de referencia solamente.
A3 The values shown are subject to change without prior notice. The information is for reference only.
