CIV 1201F MECANICA DE ESTRUCTURAS – CIVIL-FNI-UTO Ing. Gualberto Gutierrez V.

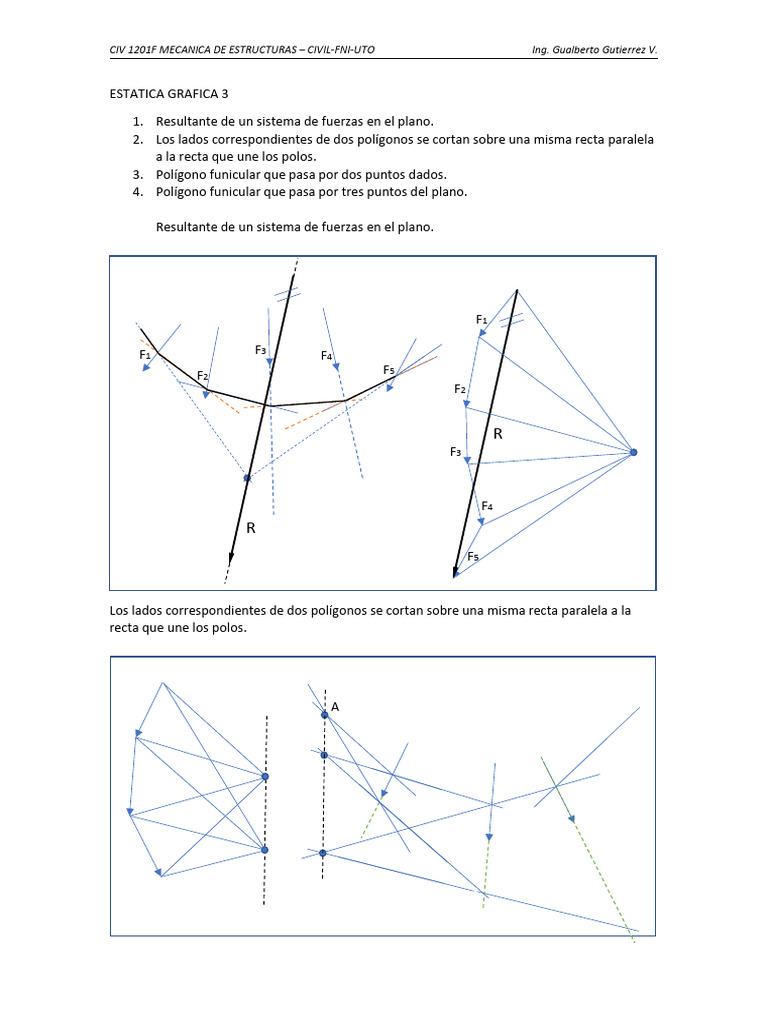

ESTATICA GRAFICA 3

1. Resultante de un sistema de fuerzas en el plano.

2. Los lados correspondientes de dos polígonos se cortan sobre una misma recta paralela
a la recta que une los polos.
3. Polígono funicular que pasa por dos puntos dados.
4. Polígono funicular que pasa por tres puntos del plano.

Resultante de un sistema de fuerzas en el plano.

F1

F1 F3 F4
F2 F5
F2

R
F3

F4
R
F5

Los lados correspondientes de dos polígonos se cortan sobre una misma recta paralela a la
recta que une los polos.

A
CIV 1201F MECANICA DE ESTRUCTURAS – CIVIL-FNI-UTO Ing. Gualberto Gutierrez V.

Polígono funicular que pasa por dos puntos dados…. A y B

1
A 4’
1’ B a
a’ 2
2’ 3’ d’ b Polo 0
F1 b’ c’
Polo 0’
F3 3 c
M
F2 d
4

TRAZADO
- funicular por A
- unión M con B
- trazar paralela MB en el polígono de varignon generando el polo 0’
- trazar los radios polares y generar el nuevo polígono que pasa por A y B

Polígono funicular que pasa por tres puntos del plano.

K
A B
0
0’
C 0’’

TRAZADO DEL POLIGONO FUNICULAR QUE PASA POR A,B,y C

- Polígono funicular por A
- Unir MB y paralela en polígono de varignon e ubicar 0’
- Trazar funicular que pasa por B
- Unir A con B y trazar paralela en varignon que pase por 0’
- De d’ prolongar hasta intersectar AB y generar K
- De unir C con K
- Trazar paralela a CK en varignon intersectar a la paralela AB generando 0’’
- Generar radios polares desde 0’’ y trazar funicular que pasa por A;B yC
CIV 1201F MECANICA DE ESTRUCTURAS – CIVIL-FNI-UTO Ing. Gualberto Gutierrez V.

PRACTICA PARA ESTE CAPITULO

Dado el sistema de fuerzas, encontrar:

c
A
F5

F1 B
F4
F3
F2 22
22

1) Componer el sistema de fuerzas, encontrar la resultante en magnitud, dirección y

sentido.
2) Dado los puntos A y B, trazar el funicular que pase por A y B.
3) Trazar el funicular que pase por los puntos A, B y C
