MUNICIPALIDAD PROVINCIAL MARISCAL NIETO

“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa

Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

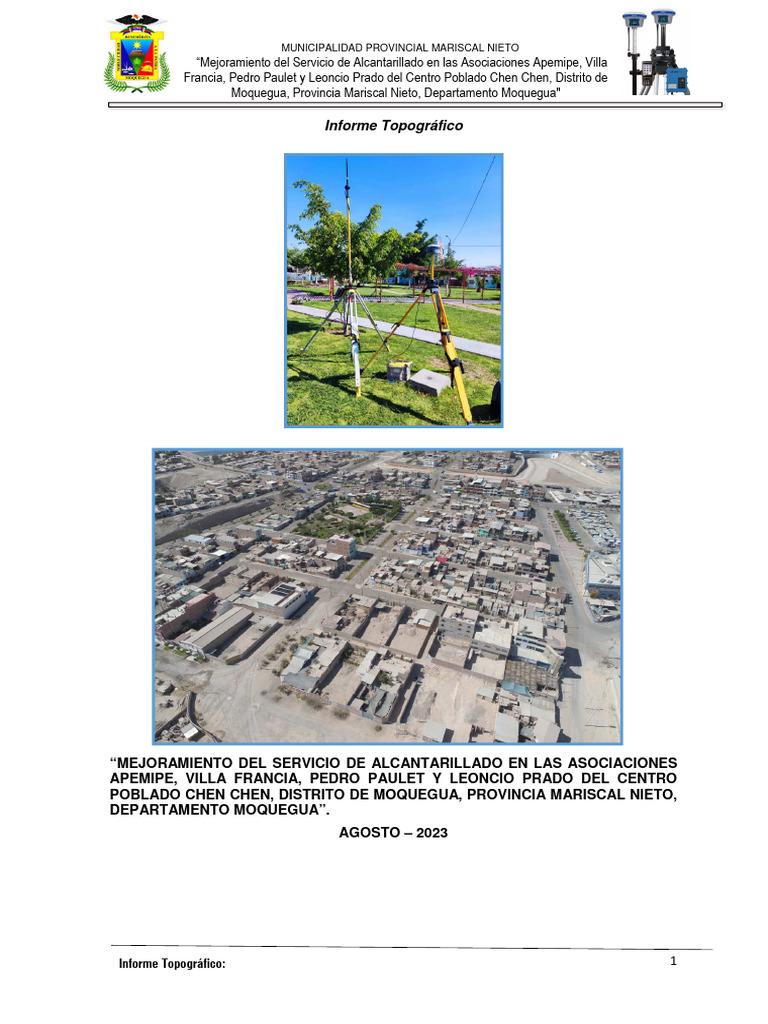

Informe Topográfico

“MEJORAMIENTO DEL SERVICIO DE ALCANTARILLADO EN LAS ASOCIACIONES

APEMIPE, VILLA FRANCIA, PEDRO PAULET Y LEONCIO PRADO DEL CENTRO
POBLADO CHEN CHEN, DISTRITO DE MOQUEGUA, PROVINCIA MARISCAL NIETO,
DEPARTAMENTO MOQUEGUA”.
AGOSTO – 2023

Informe Topográfico: 1
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

INDICE
1.0 INTRODUCCIÓN.
2.0 OBJETIVOS.
2.1 OBJETIVOS ESPECÍFICOS.
3.0 ÁMBITO DE TRABAJO.
4.0 METODOLOGÍA DE TRABAJO.
5.0 ACTIVIDADES PREVIAS A LOS TRABAJOS DE CAMPO.
5.1 ELABORACIÓN DE PLAN DE TRABAJO.
5.2 ASIGNACIÓN Y REVISIÓN DE EQUIPOS.
5.3 SELECCIÓN Y ASIGNACIÓN DEL PERSONAL DE CAMPO.
6.0 EJECUCION DE TRABAJOS DE CAMPO.
6.1 CONFIGURACIÓN DE EQUIPOS E INDICACIONES TÉCNICAS.
6.2 INICIO DE OPERACIONES.
6.3 CONTROL HORIZONTAL.
6.4 CONTROL VERTICAL.
6.5 ZONAS DE CONTROL.
6.6 LEVANTAMIENTO TOPOGRAFICO (GPS Diferencial).
6.7 LEVANTAMIENTO TOPOGRAFICO APLICANDO LA
FOTOGRAMETRIA CON DRONE GEOREFERENCIADO.
6.7.1 PLANIFICACION DE VUELO
6.6.2 INICIACION DE POST PROCESO FOTOGRAMETICO
7.0 PROCESAMIENTO Y RESULTADOS DE LA INFORMACIÓN.
8.0 RESULTADOS.
8.1 RESULTADOS DE LEVANTAMIENTO TOPOGRAFICO CON EQUIPO
GPS DIFERENCIAL RTK EN COORDENADAS UTM.
8.2 RESULTADOS DE PROCESAMIENTO FOTOGRAMETRICO (Orto
rectificación)
8.3 PROCESAMIENTO DE CURVAS DE NIVEL.
8.4 INCIDENTES Y OBSERVACIONES.
8.5 CONCLUCIONES Y RECOMENDACIONES.
9.0 ANEXOS.
9.1 IMÁGENES Y PANEL FOTOGRAFICO.
9.2 FICHA TECNICA IGN
9.3 INFORME DE GEORREFERENCIACION
9.4 DATA PUNTOS DE LEVANTAMIENTO TOPOGRAFICO
9.5 CERTIFICADOS DE OPERATIVIDAD DE EQUIPOS TOPOGRAFICOS
9.6 PROCESO FOTOGRAMETRICO AGISOFT METASHAPE
9.7 PLANOS

Informe Topográfico: 2
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

INFORME TOPOGRAFICO
PROYECTO:

“MEJORAMIENTO DEL SERVICIO DE ALCANTARILLADO EN LAS

ASOCIACIONES APEMIPE, VILLA FRANCIA, PEDRO PAULET Y LEONCIO
PRADO DEL CENTRO POBLADO CHEN CHEN, DISTRITO DE MOQUEGUA,
PROVINCIA MARISCAL NIETO, DEPARTAMENTO MOQUEGUA”.

UBICACION:
El proyecto denominado “MEJORAMIENTO DEL SERVICIO DE
ALCANTARILLADO EN LAS ASOCIACIONES APEMIPE, VILLA FRANCIA,
PEDRO PAULET Y LEONCIO. Está ubicado en el Centro Poblado de Chen Chen,
el proyecto comprende Levantamiento topográfico de redes existentes e
infraestructura de alcantarillado.

UBICACIÓN GEOGRAFICA:
Coordenadas UTM – N : 8097024.420
Coordenadas UTM – E : 295408.840
Altitud : 1509 m.s.n.m.

Latitud sur : 17°12'9.10"S

Longitud oeste : 70°55'25.88"W

UBICACIÓN POLITICA:
Departamento : Moquegua
Provincia : Mariscal Nieto.
Distrito : Moquegua.
Sector : Centro Poblado Chen Chen.

Informe Topográfico: 3
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

UBICACIÓN
DEL PROYECTO

Ilustración 1.- Ubicación del Proyecto

Ilustración 2.- Ubicación del Proyecto - (Google earth)

Informe Topográfico: 4
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

1.0 INTRODUCCIÓN.

El presente estudio topográfico, tiene como meta contribuir a la identificación

del relieve de la topografía, y levantamiento topográfico de redes existentes e
infraestructura de alcantarillado.

La actualización de la base datos se realizó a través de la Georreferenciación

se procedió con la realización de monumentación y lectura de puntos de
Apoyo BMs (Benchmarck), lectura de puntos Auxiliares, levantamiento
topográfico con equipo GNSS (GPS Diferencial RTK) y cubierta por la
superficie horizontal interna del proyecto atreves de los equipos en mención.

2.0 OBJETIVOS.

Los Trabajos de Campo realizados y descritos en el presente informe

tienen por finalidad realizar el plano topográfico a curvas de nivel a 0.50
m. detallado del proyecto, así como brindar el apoyo necesario para:

• Elaborar planos a escalas adecuadas.

• Proporcionar información de base de datos en civil 3D para los
estudios de obras de ingeniería.
• Elaborar planos de los elementos hallados en campo de las
infraestructuras de la Red de Alcantarillado.

2.1 OBJETIVOS ESPECÍFICOS.

El objetivo del levantamiento topográfico es la determinación en

planimetría y altimetría de la zona de estudio necesario para la
representación fidedigna de un determinado sector del terreno, con
el fin de:

• Realizar el trabajo topográfico, correspondiente al sitio de interés.

• Generar toda la información del terreno, por medio de nube de
puntos, detallando las características topográficas.
• Aplicar conocimientos básicos de topografía para la generación
de información primaria usando equipos de última tecnología.
• Hacer los amarres en coordenadas y cota, partiendo de un Punto
Geodésicos de orden 0 o puntos certificados de orden “C”, los
cuales se encuentran enlazados a la Red Geodésica Nacional y
en el Sistema de Coordenadas UTM (Universal Transversa de
Mercator), colocados en las cercanías del Proyecto.

Informe Topográfico: 5
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

• Elaborar planos topográficos a escalas adecuadas.

• Proporcionar información de base para los estudios de obras de
ingeniería.
• Elaborar planos de los elementos estructurales hallados en
campo.

Ilustración 3.- estación Base MOQ01354, para iniciar toma de datos con RTK, el Área
de Intervención

3.0 ÁMBITO DE TRABAJO.

Los trabajos fueron desarrollados en el Área de interés, el cual está ubicado

en

· Sector : C.P. Chen Chen (Apemipe, Villa Francia,

Pedro Paulet y Leoncio Prado).
· Distrito : Moquegua
· Provincia : Mariscal Nieto
· Región : Moquegua

Informe Topográfico: 6
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

4.0 METODOLOGÍA DE TRABAJO.

Los Trabajos de Campo son realizados siguiendo una metodología

pre-establecida, flexible a las características y requerimientos de cada
proyecto, este mecanismo nos permite realizar los controles necesarios
para garantizar la correcta ejecución de los mismos.
La metodología se puede apreciar en el siguiente diagrama de flujo:
ORDEN DE TRABAJO

ELABORACION DEL PLAN DE

TRABAJO ENCAMPO

APROBACION

SI NO

PREPARACION PARA LA
SALIDA

EJECUCION DEL PLAN DE NUEVA LECTURA DE

TRABAJO PUNTOS

ESTABLECIMIENTO DE BASE
NO
DE OPERACIONES

COLOCACION DE PUNTOS
CONTROL DATOS GPS APROBACION
DE APOYO TEMPORALES

TOMA DE DATOS EN CAMPO SI

CONTROL DE DATOS
APROBACION SI FIN DE LA ETAPA
DE CAMPO

ZONAS DE CONTROL NO

PROCESAMIENTO DE DATOS
Y ELABORACION DE NUEVA TOMA DE DATOS
INFORME

FIN DE TRABAJO

Ilustración 4.- Planificación del Trabajo

5.0 ACTIVIDADES PREVIAS A LOS TRABAJOS DE CAMPO.

Antes del inicio de los Trabajos de Campo, se realizaron una serie de

actividades de planificación, verificación y asignación de los recursos
humanos y técnicos que permitieron cumplir las indicaciones en los plazos
previstos.

5.1 ELABORACIÓN DE PLAN DE TRABAJO.

Una vez recibida la Orden de Trabajo o las indicaciones para la

Informe Topográfico: 7
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

ejecución de los Trabajos de Campo; se asigna un Técnico Responsable, el

cual se encarga de elaborar el Plan de Trabajo de Campo, contando para
ello con la siguiente información:
 Orden de Trabajo.
 Área del proyecto en formato digital.
 Planos en formato Digital de la zona de trabajo.
 Vistas actuales de la zona del proyecto.

Con la información anterior, el Técnico Responsable realizara un

análisis de la zona del Proyecto, ubicando las condiciones y características
de la misma, analiza los requerimientos de logística y de personal necesario;
así mismo desarrolla un cronograma preliminar de labores, el cual está
supeditado a las condiciones climatológicas y de acceso a la zona de trabajo.

5.2 ASIGNACIÓN Y REVISIÓN DE EQUIPOS.

Aprobado el Plan de Trabajo de Campo y recibida la orden de
proceder, se realiza las coordinaciones para la asignación, revisión y
preparación de los equipos y materiales a ser empleados en el proyecto; para
el presente proyecto se realizó las siguientes tareas:
• 03 equipo de GPS diferencial RTK CHCNAV I90
o 01 GPS Diferenciales CHCNAV I90 (Base).
o 02 GPS Diferenciales CHCNAV I90 (Rover).
• 01 Drone Phantom 4PRO RTK (20 mgpx)
• Una computadora (Laptop de Proceso Fotogramétrico)
• Radios intercomunicadores con sus respectivos cargadores.
• Una movilidad para el traslado.

Informe Topográfico: 8
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Ilustración 5.- Gps Diferencial Trimble (RTK) R-8

Ilustración 6.- DRONE Phantom 4PRO v2.0

Informe Topográfico: 9
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

5.3 SELECCIÓN Y ASIGNACIÓN DEL PERSONAL DE CAMPO.

Con la aprobación del plan de trabajo, se procede a la asignación del
personal para el trabajo de campo, de acuerdo a los requerimientos físicos
de la zona y a los establecidos en las normas y el Solicitante.

Para el presente proyecto se realizó las siguientes tareas:

• Designación del personal de acuerdo a los requisitos establecidos.
• Instrucción al personal sobre el trabajo a realizar.

6.0 EJECUCION DE TRABAJOS DE CAMPO.

6.1 CONFIGURACIÓN DE EQUIPOS E INDICACIONES TÉCNICAS.

Los equipos fueron configurados según el sistema de referencia
de origen del proyecto, el cual ha sido definido como WGS84, así
mismo se emplearon los siguientes parámetros:

CONFIGURACION EN EL SISTEMA WGS 84

Datum : World Geodesic System, Datum 1984 -
WGS84.
Proyección : Universal Transversal Mercator, UTM.
Zona UTM : 19 Sur.
Cuadricula : K.
Carta Nacional de IGN : MOQUEGUA 35u-IV-SO, Escala:
1/25,000.
a) Máscara de Elevación de 10 grados con respecto al horizonte.
b) Intervalo de Toma de Data de 0.5 s.
c) PDOP menor ó igual a cuatro (05).
d) SVS mayor ó igual a cuatro (06) satélites.

Ilustración 7.- Explicación gráfica de la configuración PDOP

Informe Topográfico: 10
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Para los puntos de BMs en campo se definió que deberán cumplir las
siguientes características:
a) Ubicados en las zonas de fácil acceso.
b) Libre de obstrucciones.
c) Ubicado en infraestructura existente (veredas, buzón, sardineles, etc).

6.2 INICIO DE OPERACIONES.

Para iniciar el trabajo se verifico en campo la existencia de un punto
Geodesico de Orden “C” ubicado en el Parque Villa Francia C.P. Chen Chen,
posteriormente se hizo la georreferenciación atravez del punto geodésico
con descripción MOQ01354. El trabajo se realizó con los puntos geodésicos
colocados en Fast Estatic en Línea Base denominados como PCG-01, PCG-
02, PCG-03 y puntos de control con denominación BM, a la vez constatadas
en campo de su existencia.

• Sistema de referencia: elipsoide WGS 84 – World Geodetic System

1984
• Proyección Cartográfica: UTM - Universal Transversal Mercator

CUADRO DE PUNTOS DE CONTROL GEODESICO

NUMERO NORTE ESTE ELEVACION DESCRIPCION

1 8097235.286 295521.934 1511.645 MOQ01354

2 8097207.470 295348.128 1500.590 PCG-1
3 8097023.623 295404.606 1500.840 PCG-2
4 8096886.467 295190.832 1488.177 PCG-3

Referencia: Georreferenciación.

Informe Topográfico: 11
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

CUADRO DE PUNTOS DE CONTROL BM

NUMERO NORTE ESTE ELEVACION DESCRIPCION
1 8097255.094 295453.159 1507.396 BM1
2 8097264.393 295315.123 1501.234 BM2
3 8097303.730 295433.171 1506.588 BM3
4 8097295.116 295553.369 1512.747 BM4
5 8097308.351 295587.517 1513.838 BM5
6 8097365.149 295589.838 1512.227 BM6
7 8097377.184 295628.605 1515.409 BM7
8 8097290.750 295683.662 1519.349 BM8
9 8097152.605 295714.614 1517.444 BM9
10 8097118.370 295634.770 1513.588 BM10
11 8097067.245 295526.782 1507.088 BM11
12 8097034.586 295511.170 1505.549 BM12
13 8096994.074 295529.869 1503.194 BM13
14 8096901.879 295454.014 1496.561 BM14
15 8096934.661 295429.927 1498.812 BM15
16 8096815.213 295325.718 1489.610 BM16
17 8096815.156 295397.175 1491.034 BM17
18 8096777.301 295288.089 1481.879 BM18
19 8096698.173 295213.705 1463.890 BM19
20 8096632.241 295151.264 1451.246 BM20
21 8096856.194 295279.884 1488.928 BM21
22 8096941.757 295232.204 1490.992 BM22
23 8097043.040 295285.305 1494.290 BM23
24 8097103.053 295318.170 1497.677 BM24
25 8096987.054 295343.780 1497.193 BM25
26 8097165.160 295449.937 1506.563 BM26
27 8097183.506 295493.590 1509.023 BM27
28 8097221.403 295568.501 1513.115 BM28

6.3 CONTROL HORIZONTAL.

El objetivo de esta fase fue realizar el Control Horizontal de 3 puntos
puntos geodésicos y puntos auxiliares o BMs, a través del Estudio Geodésico
encargado, fue instalada e iniciada la Base (RTK) en el punto Geodésicos
de Orden “C” certificado por el Instituto Geográfico Nacional (IGN) con de
descripción MOQ01354, punto ubicado dentro del Área de Estudio, para la
ejecución de los trabajos en cada etapa se ha definido procesos que
permiten llevar a cabo las tareas de manera rápida y ordenada.

Informe Topográfico: 12
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

lustración 8.- Bases instaladas e iniciadas en modo RTK en hito de

concreto existentes.

6.4 CONTROL VERTICAL.

La fase de control vertical tiene por finalidad llevar el valor altimétrico
de la Base a los puntos de control y de apoyo a través de la nivelación
geodésica para ello en campo se monumento e instalo equipo diferencial
GNSS RTK.

Ilustración 9.- Toma de datos e instalación de puntos de control (Bm)

Informe Topográfico: 13
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

6.5 ZONAS DE CONTROL.

El objetivo es verificar los puntos de control con el GPS diferencial es para
tener un control adecuado y evitar posteriores inconvenientes.

6.6 LEVANTAMIENTO TOPOGRAFICO (GPS Diferencial)

Los trabajos de topografía se realizaron en las Asociaciones Apemipe

Pedro Paulet, Leoncio Prado y Villa Francia en el ornato y calles, con
Equipos GNSS GPS Diferencial RTK con Base y Rover, se procedió a
instalar en infraestructura existente los puntos de control. Así se inició el
levantamiento topográfico por el método de seccionamiento en todo el ancho
de las calles, tomando referencia de infraestructuras existentes, veredas,
buzones, cajas de registro para su consideración en el proyecto, así poder
obtener un diagnostico real de la situación del proyecto de la Red de
Alcantarillado como también obtener, mapas y modelos digitales del terreno
mediante programas topográficos dicho estudio surge de la necesidad de
obtener la topografía y los elementos que la rodean.

Fueron realizados con equipos GPS DIFERENCIAL CHCNAV I90 EN

RTK, este método de trabajo es en tiempo real se compone de un GPS fijo
denominado Base y dos GPS en movimiento denominados Rover, los datos
de importación de puntos ya están recalculados ya que el equipo base se
mantiene encendido por más de 8 Horas ininterrumpidas por lo que en
recalculo es automático.

Ilustración 10.- Levantamiento Topográfico con Equipo GNSS RTK (Rover)

Informe Topográfico: 14
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

6.7 LEVANTAMIENTO FOTOGRAMETRICO CON DRONES

GEOREFERENCIADO

En el trabajo se aplicó la fotogrametría para obtener una imagen orto

mosaico de todo el proyecto que ayuda visualmente en toma de decisiones
para los diseños de ingeniería.

Los trabajos de topografía – fotogrametría se realiza para la obtención de

mapas y modelos digitales del terreno mediante la fotogrametría aérea
utilizando un UAV (Vehículos Aéreos no Tripulados - Unmanned Aerial
Vehicle) dicho estudio surge de la necesidad de obtener la topografía y los
elementos que la rodean, procediendo a realizar en gabinete la
programación de misión de vuelo con las ubicaciones de los puntos de
control con el uso de programas especializados como el Mision Planet.
Siguiendo las siguientes etapas:

• Verificar el estado del UAV.

• Conectar con el controlador de vuelo.
• Obtención de flujo de datos de vuelo del controlador.
• Adquirir flujo e señal y comunicación.
• Verificar estado de seguridad y vuelo autónomo.
• Determinar de manera automática el siguiente movimiento del
UAV.
• Enviar comandos de vuelo al controlador
• Registrar el vuelo.

6.7.1 PLANIFICACION DE VUELO

El plan de vuelo consiste en determinar específicamente las
características que recibirá el drone según planificación de vuelo para que
pueda cumplir su misión y ejecutar la ruta según sus coordenadas
geográficas.
Las características necesarias son; tener en cuenta la altura, la
velocidad, el intervalo de la toma de fotos, el tiempo estimado de toda la ruta
y también tener en cuenta los traslapes longitudinales y transversales. La
planificación se tiene q realizar en ambos sentidos tipo grilla con el fin de
poder visualizar mejor en diferentes ángulos y por qué no encontramos en
zona urbana y hay elementos determinados que deberían ilustrarse en la
orto foto (orto mosaico).

Se ejecuta la programación del vuelo en el cual se obtiene información

fotogramétrica que junto con los puntos de control se realizara la orto

Informe Topográfico: 15
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

rectificación y Aero triangulación de la topografía obteniendo así una

topografía georreferenciada incluyendo imágenes para su análisis visual.

6.7.2 INICIACION DE POST PROCESO FOTOGRAMETRICO

El proceso de Aerotriangulación ajusta las estaciones fotogramétricas,

localizando automáticamente los puntos de unión coincidentes de las
imágenes superpuestas para corregir sus orientaciones y posiciones
relativas. Los puntos de control terrestre pueden registrarse fácilmente para
corregir la posición absoluta y la escala de las estaciones.

El MDS por tramo creado a partir de la nube de puntos generada se

refina usando rutinas de interpolación complejas, filtrado de sinuosidades,
modelado de bordes y detección de valores atípicos para lograr modelos de
superficie muy detallados.

Ilustración 11.- Orientación de Fotos en el Agisoft Metashape.

7.0 PROCESAMIENTO Y RESULTADOS DE LA INFORMACION

La información recolectada de la data, es transferida a una
computadora empleando el software TBC Trimble Business Center,
realizándose luego su proceso para obtener los valores de coordenadas
UTM, georreferenciados al datum WGS84 zona [Link] mismo modo los
datos de GPS. En los trabajos de gabinete se emplearon los siguientes
programas y software:
AutoCAD Civil 3d 2018.
AutoCAD 2018.

Informe Topográfico: 16
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Mision Planner
Global Mapper 19
Agisoft Metashape Profesional.
Google Earth Pro.
Magne Tools.
Trimble Business Center (TBC).

8.0 RESULTADOS.

8.1 RESULTADOS DE LEVANTAMIENTO TOPOGRAFICO CON EQUIPO

GPS DIFERENCIAL EN METODO ESTATICO EN COORDENADAS UTM.

Realizado el levantamiento topográfico con el Equipo GPS

DIFERENCIAL RTK, se obtienen las coordenadas UTM en Datum WGS84
Zona: 19Sur. Realizando un ajuste de la nube de puntos de levantamiento
en el software Trimble Business Center 5.52.

Para el posicionamiento se instala un receptor GPS geodésico (Base) en los

puntos de control geodésico conocidos y otro receptors GPS geodésico (Móvil)
ambos equipos realizan los trabajos de Fast Estatic, dando el tiempo de
observación necesario para obtener la precisión requerida.

Informe Topográfico: 17
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Ilustración 12.- Post Proceso de Puntos Geodesicos en Software TBC.

Ilustración 13.- Post Proceso (vista cronológica) en Software TBC.

Informe Topográfico: 18
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Especificaciones técnicas GPS Diferencial Chcnav i90 GNSS

Informe Topográfico: 19
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

8.2 RESULTADOS DE PROCESAMIENTO FOTOGRAMETRICO (Orto

rectificación).
• Bajar Información de datos del UAV Drone a la computadora.
• Inserción de puntos de control de la poligonal las imágenes aéreas con
los puntos de control terrestres.
• Procesamiento de datos (Orto rectificación de las imágenes con los
puntos de control) en la computadora.
• Ajuste con puntos de paso, en esta fase se realiza la corrección por
medio de la línea de vuelo teniendo en cuenta que el Drone cuenta con
un GPS propio de frecuencia L1 para su Georreferenciación aérea.
• Ajuste con Puntos de Control Terrestre, aquí en este proceso se ajusta
la red aérea con la red terrestre por medio de la aerotriangulación, en
este caso los puntos de control terrestre son medidos por GPS
diferencial de frecuencias L1 que son los más habituales para el modo
en RTK. De este modo se realiza la Ortorectificacion de la imagen, el
raster y la nube de puntos. (Anexo informe de post proceso
Fotogramétrico Software Agisof Metashape)
• Filtrado de puntos como vegetación baja, vegetación alta, casas,
postes y entre otros elementos elevados.
• Importación de nube de puntos en formato LAS para la clasificación
correspondiente en distintos softwares.
• Importación de ortofotos y rasters a los programas comerciales como
Global Mapper 2019 y exportar nuevamente al AutoCAD Civil3D.
• Elaboración de Planos Topográficos a curvas de nivel.

Ilustración 14.- Proceso Fotogramétrico (orto mosaico)

Informe Topográfico: 20
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

8.3 PROCESAMIENTO DE CURVAS DE NIVEL.

Para el Proceso del plano topográfico se utiliza AutoCAD Civil 3D
2021 una vez importado la nube de puntos se procede a interpolar según la
codificación obteniendo una topografía con curvas de nivel a metro acotado
en diferentes tramos según corresponda.
Generación de Curvas de Nivel.

Ilustración 15.- Planimetría General de la Red de Alcantarillado.

Ilustración 16.- Perfil Longitudinal de la Red de Alcantarillado.

Informe Topográfico: 21
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

8.4 INCIDENTES Y OBSERVACIONES.

• Se debe mencionar que, durante el desarrollo de las actividades en el

área de trabajo, no hubo incidentes.
• Se debe mencionar que hubo dificultad en la ubicación de los buzones
y también en las cajas de Agua ya que algunos se encuentran
cubiertos con los pavimentos en los sectores de (Villa Francia Leoncio
Prado y Pedro Paulet) y los demás cubiertos con el terreno natural (en
los sectores de Apemipe).
• También indicar que hubieron dificultad en algunos buzones ya que
están se encuentran bien selladas.

8.5 CONCLUCIONES Y RECOMENDACIONES.

Los datos obtenidos son altamente confiables.

• El trabajo ha sido georreferenciado al punto geodésico certificado

MOQ01354, Asumiendo las coordenadas para el post procesamiento
y así obtener los valores para el proyecto, coordenadas y elevaciones
en sistema UTM de WGS-84 zona 19 sur.
• Si se emplean estaciones totales para los levantamientos o
replanteos, se recomienda configurar la zona UTM o emplear los
factores de escala.
• Se indica que en la mayoría de los buzones encontrados
superficialmente se registró su cota de tapa, pero en la verificación de
buzones que se destaparon también tiene su cota de fondo y la altura
de buzón. Pero en los buzones que no se pudieron destapar por la
dificultad que presentaba, motivo por el cual en los planos de planta,
perfil o planimetría no se detalló la cota de fondo ni la altura, pero si
se tiene registro de la cota de tapa según la topografía realizada.
• Se concluye que hay puntos de control en toda la planimetría del área
de estudio
• Se concluye indicando que encontró algunos buzones en estado de
deterioro y como las cajas de instalaciones domiciliarias.
• Se recomienda en la ejecución consultar a los vecinos de los
diferentes sectores la ubicación del buzones y caja (agua y desagüe)
de instalaciones domiciliarias por el motivo que están están cuebiertas
ya sea de montículos de tierra o en algunos sectores con pavimento.
• Se recomienda el cambio de las estructuras de buzones y algunas
cajas de instalaciones domiciliarias

Informe Topográfico: 22
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

9.0 ANEXOS.

9.1 IMÁGENES Y PANEL FOTOGRAFICO (procedimiento de trabajo).

Asociación Apemipe y Asociación Pedro Paulet.

Asociación Leoncio Prado y Asociación Villa Francia.

Informe Topográfico: 23
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Iniciación de RTK en el Punto Geodésico MOQ01354

Levantamiento Topográfico ubicación de buzones

Informe Topográfico: 24
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Levantamiento Topográfico ubicación de buzones

Levantamiento Topográfico ubicación de buzones

Informe Topográfico: 25
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Levantamiento Topográfico ubicación de buzones

Levantamiento Topográfico ubicación de buzones

Informe Topográfico: 26
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Levantamiento en Pasajes estrechos en la zona de Apemipe

Levantamiento en Pasajes estrechos en la zona de Apemipe

Informe Topográfico: 27
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Levantamiento en avenidas de Villa Francia

Levantamiento en avenidas de Villa Francia registro de detalles.

Informe Topográfico: 28
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Levantamiento en avenida de principal de Villa Francia.

Levantamiento en avenida de Leoncio Prado puntos de Fotocontrol

Informe Topográfico: 29
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Ubicación de puntos de Fotocontrol.

Levantamiento por calles no pavimentadas.

Informe Topográfico: 30
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Levantamiento por Prolongación calle F

Ubicación de Calle Prolongación F

Informe Topográfico: 31
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Establecimiento de punto geodésico PCG-1

Establecimiento de punto geodésico PCG-2

Informe Topográfico: 32
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Establecimiento de punto geodésico PCG-3

Verificación de altura de Buzón N° 3 en calle N° 1

Informe Topográfico: 33
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Verificación de altura de Buzón N° 2 en calle N° 1

Verificación de altura de Buzón N° 28 en calle N° 1

Informe Topográfico: 34
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Verificación de altura de Buzón N° 15 en calle N° 1

El Personal de Topografía destapando el buzón N° 30 por el Ovalo de ingreso a

Chen Chen

Informe Topográfico: 35
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Verificación de altura de Buzón N° 1 en calle N° B

Verificación de altura de Buzón N° 2 en Avenida N° 2

Informe Topográfico: 36
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Verificación de altura de Buzón N° 1 en calle C con intersección con calle E, calle

F y calle N° 6

Verificación de altura de Buzón N° 15 en calle N° 2 Pedro Paulet

Informe Topográfico: 37
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Verificación de altura de Buzón N° 5 en prolongación calle N° F

Verificación de altura de Buzón N° 24 en prolongación calle N° F

Informe Topográfico: 38
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Verificación de altura de Buzón N° 9 en prolongación calle N° F

Verificación de altura de Buzón N° 9 en prolongación calle N° F

Informe Topográfico: 39
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

9.2 CERTIFICADOS DE CALIBRACION DE EQUIPOS TOPOGRAFICOS

Informe Topográfico: 40
 MUNICIPALIDAD PROVINCIAL MARISCAL NIETO
“Mejoramiento del Servicio de Alcantarillado en las Asociaciones Apemipe, Villa
Francia, Pedro Paulet y Leoncio Prado del Centro Poblado Chen Chen, Distrito de
Moquegua, Provincia Mariscal Nieto, Departamento Moquegua"

Informe Topográfico: 41
