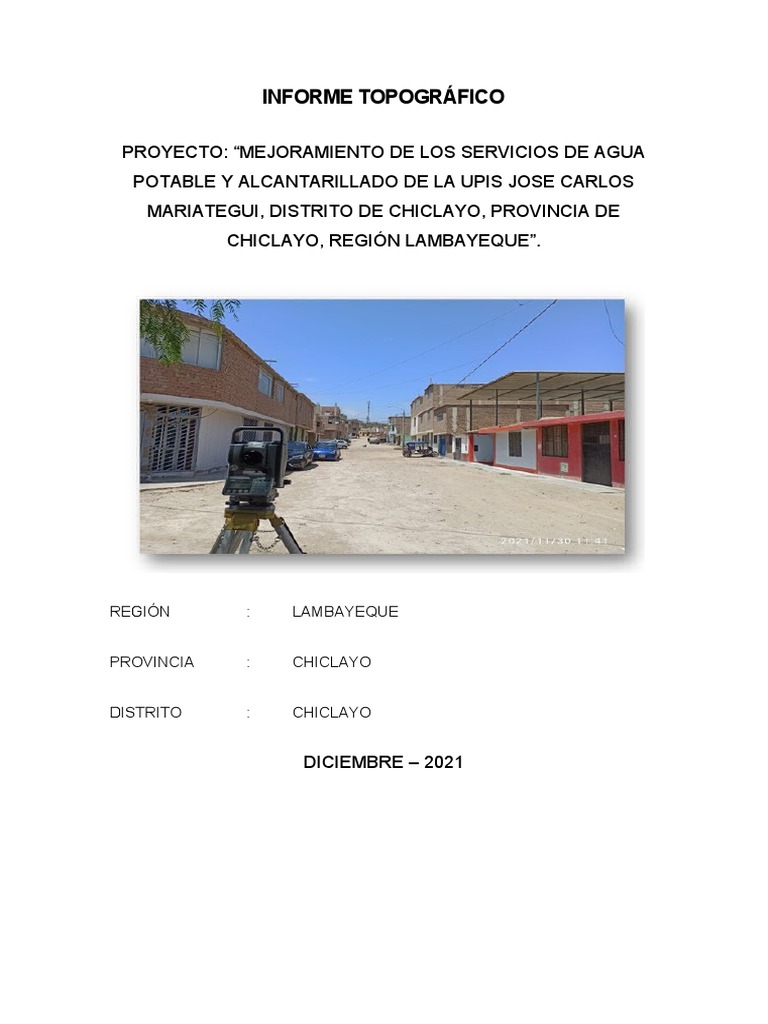

INFORME TOPOGRÁFICO
PROYECTO: “MEJORAMIENTO DE LOS SERVICIOS DE AGUA

POTABLE Y ALCANTARILLADO DE LA UPIS JOSE CARLOS
MARIATEGUI, DISTRITO DE CHICLAYO, PROVINCIA DE
CHICLAYO, REGIÓN LAMBAYEQUE”.
REGIÓN : LAMBAYEQUE
PROVINCIA : CHICLAYO
DISTRITO : CHICLAYO
DICIEMBRE – 2021
PROYECTO: “MEJORAMIENTO DE LOS SERVICIOS DE AGUA POTABLE
Y ALCANTARILLADO DE LA UPIS JOSE CARLOS MARIATEGUI, DISTRITO
DE CHICLAYO, PROVINCIA DE CHICLAYO, REGIÓN LAMBAYEQUE”.
CÓDIGO ÚNICO DE INVERSIONES N°2410708.
ÍNDICE DE CONTENIDO
ESTUDIO TOPOGRÁFICO DE TRASLADO DE BM GEODÉSICO...............................4
1. GENERALIDADES..............................................................................................4
1.1. Datos generales...........................................................................................4
1.2. Objeto del estudio........................................................................................5
1.3. Descripción del proyecto..............................................................................5
1.4. Ubicación del área de estudio......................................................................5
2. PLAN DE TRABAJO...........................................................................................6
3. ESTAPA PRELIMINAR.......................................................................................6
3.1. Recopilación de información existente.........................................................6
3.2. Reconocimiento del terreno.........................................................................6
4. TRABAJOS DE CAMPO.....................................................................................7
4.1. Proceso de levantamiento topográfico.........................................................7
4.2. Instrumentos utilizados.................................................................................7
4.3. Equipos complementarios............................................................................8
4.4. Equipos de gabinete....................................................................................8
4.5. Levantamiento topográfico...........................................................................8
5. TRABAJOS DE GABINETE..............................................................................18
5.1. Procesamiento de la información de campo...............................................18
6. PANEL FOTOGRÁFICO...................................................................................19
ESTUDIO TOPOGRÁFICO DE REDES Y LINEAS DE PROYECTO...........................22
1. OBJETIVOS Y METODOLOGÍA DE LEVANTAMIENTO..................................22

1.1. Objetivos....................................................................................................22
1.2. Metodología del levantamiento..................................................................22
1.3. Conformación de brigada...........................................................................23
1.4. Procedimientos para la obtención de datos de campo...............................23
2. LEVANTAMIENTO TOPOGRÁFICO.................................................................24
INFORME TOPOGRÁFICO Página 2

2.1. Trabajos de campo realizados...................................................................25
2.1.1. Recopilación de datos y evaluación de puntos existentes...................25
2.1.2. Reconocimiento del terreno................................................................25
2.1.3. Monumentación de los puntos del terreno..........................................27
2.1.4. Red de control horizontal y red de control vertical...............................27
2.2. Trabajos de gabinete.................................................................................27
2.2.1. Procesamiento de la información de campo.......................................27
2.2.2. Procesamiento de la información topográfica tomada en campo y

descripción de la metodología del software utilizado.........................................28
2.2.3. Planos obtenidos.................................................................................30
3. CONCLUSIONES Y RECOMENDACIONES.....................................................30
4. PANEL FOTOGRÁFICO...................................................................................31

ESTUDIO TOPOGRÁFICO DE TRASLADO DE BM GEODÉSICO
1. GENERALIDADES.
1.1. Datos generales.
PROYECTO: Servicio de Consultoría para la elaboración del estudio

definitivo y expediente técnico de obra del proyecto:
“MEJORAMIENTO DE LOS SERVICIOS DE AGUA
POTABLE Y ALCANTARILLADO DE LA UPIS JOSE
CARLOS MARIATEGUI – DISTRITO DE LA CHICLAYO
- CHICLAYO – LAMBAYEQUE”
UBICACIÓN:
El área de estudio se ubica en:
Sector: UPIS José Carlos Mariátegui
Región: Lambayeque
Provincia: Chiclayo
Distrito: Chiclayo

1.2. Objeto del estudio.
El objetivo del presente informe es corroborar el levantamiento topográfico

realizado para el estudio definitivo y expediente técnico del proyecto
“MEJORAMIENTO DE LOS SERVICIOS DE AGUA POTABLE Y
ALCANTARILLADO DE LA UPIS JOSE CARLOS MARIATEGUI – DISTRITO DE
LA CHICLAYO - CHICLAYO – LAMBAYEQUE”, con la finalidad de determinar
que la cota utilizada como BM: 15.239, corresponde a una cota Geodésica
obtenida de un Datum y punto determinado por el Instituto Geográfico Nacional del
Perú (IGN).
1.3. Descripción del proyecto.
El presente proyecto contempla el estudio de Instalación de redes de agua potable

y alcantarillado en UPIS José Carlos Mariátegui; este proyecto consistente en la
excavación masiva del terreno con la finalidad de instalar redes nuevas de PVC-UF
tanto de agua como de alcantarillado.
El proyecto brindará beneficio directamente a la población de UPIS José Carlos

Mariátegui, dotándolo de agua potable de manera continua de acuerdo con sus
usos y costumbres, mejorando el estándar de vida de la población.
Respecto al Sistema de Alcantarillado se ejecutarán Redes Matrices de

Alcantarillado y sus respectivas Conexiones Domiciliarias. Para las aguas
residuales irán mediante cámara de bombeo hacia un buzón.
1.4. Ubicación del área de estudio.
El área de estudio se encuentra ubicado en el Departamento de Lambayeque,

Provincia de Chiclayo – Distrito de Chiclayo – UPIS José Carlos Mariátegui.
Está enmarcada:
Norte : Urb. Satelite

Sur : Av. Prolongación Bolognesi

Este : Av. Pedro Cieza de Leon
Oeste : Av. 9 de octubre
2. PLAN DE TRABAJO
La ejecución de los trabajos topográficos ha comprendido las siguientes etapas:

a. Etapa Preliminar.
b. Etapa de Trabajo de Campo.
c. Etapa de Gabinete.
3. ESTAPA PRELIMINAR
Comprende las siguientes actividades:

 Recopilación de información existente.
 Recopilación de puntos geodésicos BM auxiliares.
 Reconocimiento del terreno (zona que abarca el proyecto).
3.1. Recopilación de información existente.
Se han obtenido:
 Ficha Técnica de BM Geodésico ubicado en el parque de la Upis José
Carlos Mariátegui de la ciudad de Chiclayo.
3.2. Reconocimiento del terreno.
Con la información obtenida se ha efectuado un reconocimiento del área del

proyecto y se ha realizado un recorrido por donde se debería trasladar la cota BM
Geodésico desde el parque de dicha población de la zona del proyecto (UPIS José
Carlos Mariátegui).

4. TRABAJOS DE CAMPO
Los trabajos de campo han consistido en las siguientes actividades:

 Ubicación de BM Geodésico.
 Mediciones angulares.
 Mediciones de distancias.
 Nivelación de precisión.
4.1. Proceso de levantamiento topográfico.
La cota de inicio es BM=15.2629m.s.n.m. (Geodésico - IGN). El mismo que se

encuentra ubicado en el parque de la UPIS José Carlos Mariátegui, de la ciudad de
Chiclayo, en el PP.JJ. 9 de octubre.
El levantamiento topográfico se ha utilizado un BM geodésico establecido según la

Ficha Técnica proporcionada por el IGN, y en el campo se han leído las
coordenadas UTM con GPS ETREX VISTA HCx GARMIN.
En cada una de las estaciones establecidas se han leídos los ángulos, así mismo
las distancias y estas han sido compensadas automáticamente mediante la
Estación Total GOWIN TKS200, así mismo se debe acotar que este levantamiento
ha sido realizado con la finalidad de trasladar la cota del BM Geodésico hacia la
zona del proyecto, razón por la cual solo se ha tomado en cuenta las cotas mas no
las coordenadas UTM.
4.2. Instrumentos utilizados.
Estación Total Marca TOPCOM GOWIN modelo TKS 202, Cuyas especificaciones
técnicas son las siguientes:
 Precisión angular: 2”
 Resolución angular de pantalla: 1”
 Memoria interna: 24,000 puntos

 Alcance longitudinal: Con un (1) Prisma 2.000 metros.

Precisión +- 2 mm.
 Precisión lineal: Estándar 1.5mm+2 ppm tip. 2.4 seg
 Aumentos del anteojo: 30x
4.3. Equipos complementarios.
 Prismas
 Trípode
 Bastones Portaprisma
 Winchas,
 Brújula
 04 Walky Talky
4.4. Equipos de gabinete.
 Laptop HP Core i5
 Impresora de inyección
 Plotter HP DesignJet 120
4.5. Levantamiento topográfico.
Para el levantamiento topográfico se han efectuado las siguientes mediciones

angulares y de distancias:
 Medición de direcciones horizontales (ángulos horizontales).
 Medición de distancias zenitales (ángulos verticales).
 Medición electrónica de distancias (distancias inclinadas).

Tabla 1. Cuadro de Coordenadas y BM's.
COORDENADAS COTA
PUNTO DESCRIPCIÓN
NORTE ESTE m.s.n.m.
1 9250641.955 625854.273 15.239 PG-01
2 9250647.622 625824.017 15.787 AUX-02
3 9250656.094 625831.364 15.786 ESQ
4 9250655.005 625831.238 15.773 VER
5 9250657.307 625822.603 15.955 ESQ
6 9250658.200 625823.816 15.833 ESQ
7 9250656.210 625822.415 15.949 VER
8 9250658.181 625824.938 15.810 VER
9 9250655.952 625819.578 15.903 P.C
10 9250657.868 625806.909 16.005 P.C
11 9250659.438 625797.318 16.247 VER
12 9250660.320 625798.300 16.277 CASA
13 9250661.332 625779.786 16.321 P.C
14 9250661.670 625779.802 16.322 VER
15 9250662.722 625780.002 16.324 CASA
16 9250646.690 625820.900 16.159 ESQ
17 9250644.716 625822.455 16.141 ESQ
18 9250647.424 625822.842 15.822 VER
19 9250647.729 625821.224 16.144 VER
21 9250651.978 625794.908 16.094 VER
22 9250650.876 625794.608 16.134 CASA
23 9250644.969 625834.651 15.735 PARQUE
24 9250651.192 625827.130 15.780 BZ
25 9250654.183 625808.886 16.213 TR
26 9250657.424 625788.859 16.059 TR
27 9250658.382 625779.201 15.931 TR
28 9250658.761 625770.332 15.927 BZ
29 9250635.378 625909.510 12.951 PARQUE
30 9250645.177 625912.368 12.944 VER
31 9250646.599 625908.344 13.167 ESQ
32 9250645.307 625920.344 12.892 VER
33 9250646.624 625921.779 12.910 ESQ
34 9250646.061 625922.618 12.886 ESQ
35 9250644.121 625923.760 12.853 P.C
36 9250643.009 625927.811 12.729 ARBOL
37 9250643.084 625929.941 12.873 P.C
38 9250634.401 625916.474 12.953 VER

39 9250635.237 625919.619 12.908 VER

40 9250634.120 625919.398 12.949 ESQ
41 9250641.503 625915.220 12.808 BZ
42 9250635.423 625935.337 12.761 ARBOL
43 9250627.550 626004.260 12.750 AUX-03
44 9250638.642 625938.385 12.552 TR
45 9250636.340 625955.392 12.588 TR
46 9250640.535 625956.624 12.814 P.C
47 9250641.052 625957.093 12.766 VER
48 9250642.173 625956.843 12.796 CASA
49 9250630.090 625957.447 12.956 CASA
50 9250631.059 625957.504 12.947 VER
51 9250631.797 625979.929 12.638 TR
52 9250637.364 625980.901 12.659 P.C
53 9250638.227 625981.140 12.778 VER
54 9250639.293 625980.982 12.814 LOT
55 9250626.966 625990.386 12.717 VER
56 9250624.719 625991.750 12.715 VER
57 9250623.383 625991.274 12.736 ESQ
58 9250625.826 625989.898 12.726 ESQ
59 9250637.679 625998.170 12.692 ESQ
60 9250631.237 626001.194 12.745 BZ
61 9250618.810 626000.526 13.365 CERCO
62 9250620.358 625996.073 12.733 TR
63 9250613.500 625987.982 13.104 P.C
64 9250597.869 625985.988 13.006 TR
65 9250595.485 625988.786 13.216 CERCO
66 9250586.011 625974.904 13.139 P.C
67 9250586.061 625974.734 13.282 VER
68 9250584.667 625972.985 13.285 ESQ
69 9250576.883 625976.474 13.013 AUNX-04
70 9250573.414 625965.395 12.845 ESQ
71 9250565.491 625962.581 13.184 P.C
72 9250574.313 625976.827 13.108 CERCO
73 9250559.987 625966.840 13.139 CERCO
74 9250551.587 625960.671 13.261 CERCO
75 9250538.608 625948.433 13.426 P.C
76 9250538.732 625948.208 13.368 VER
77 9250536.858 625946.247 13.386 ESQ
78 9250529.858 625947.445 13.165 AUX-05

79 9250574.723 625964.732 12.807 ESQ

80 9250576.255 625960.985 12.809 P.C
81 9250580.053 625960.227 12.911 TR
82 9250579.888 625935.687 12.897 P.C
83 9250578.888 625935.620 12.898 CASA
84 9250579.931 625935.995 12.897 VER
85 9250583.910 625938.010 12.895 TR
86 9250588.154 625939.118 12.985 VER
87 9250589.300 625939.480 12.985 CASA
88 9250582.897 625924.550 12.981 ARBOL
89 9250583.287 625912.081 13.309 P.C
90 9250583.312 625912.771 13.302 VER
91 9250582.961 625911.422 13.323 ESQ
92 9250588.883 625906.826 13.376 BZ
93 9250592.991 625912.943 13.334 ESQ
94 9250591.829 625912.898 13.316 VER
95 9250588.151 625912.913 13.234 TR
96 9250525.100 625939.888 13.381 ESQ
97 9250524.614 625940.782 13.404 VER
98 9250527.225 625938.434 13.390 ESQ
99 9250528.159 625938.646 13.398 VER
100 9250536.051 625942.971 13.324 P.C
101 9250534.381 625927.054 13.268 TR
102 9250541.327 625906.803 13.657 P.C
103 9250541.698 625906.823 13.744 VER
104 9250542.440 625906.772 13.747 CASA
105 9250542.715 625905.239 14.191 ESQ
106 9250533.249 625903.966 14.208 VER
107 9250531.328 625903.653 14.200 ESQ
108 9250538.337 625899.127 14.034 BZ
109 9250534.134 625892.212 14.251 ESQ
110 9250535.270 625892.388 14.233 VER
111 9250533.862 625893.217 14.212 VER
112 9250544.592 625894.035 14.180 ESQ
113 9250544.308 625895.069 14.167 VER
114 9250543.471 625893.823 14.153 VER
115 9250545.896 625877.027 15.008 P.C
116 9250547.025 625877.147 14.990 CASA
117 9250541.215 625875.431 14.937 TR
118 9250538.209 625872.772 15.053 VER

119 9250537.076 625872.532 15.056 CASA

120 9250540.983 625849.494 15.851 ESQ
121 9250550.616 625847.516 16.101 P.C
122 9250553.086 625840.601 16.022 ESQ
123 9250545.561 625828.194 17.220 ESQ
124 9250556.168 625820.605 17.219 ESQ
125 9250550.851 625823.422 17.292 TR
126 9250550.387 625831.317 16.829 TR
127 9250532.607 625952.098 13.415 CERCO
128 9250512.646 625939.347 13.027 CERCO
129 9250509.434 625932.547 13.325 P.C
130 9250510.242 625931.845 13.390 CASA
131 9250488.099 625922.918 13.639 TR
132 9250488.468 625919.966 13.754 ESQ
133 9250442.953 625897.787 14.527 AUX-06
134 9250492.655 625927.898 13.552 CERCO
135 9250487.391 625917.886 13.791 P.C
136 9250479.644 625903.464 14.358 ESQ
137 9250491.629 625897.667 14.322 P.C
138 9250492.183 625897.820 14.302 CASA
139 9250456.488 625899.294 14.865 ESQ
140 9250455.962 625897.384 14.929 ESQ
141 9250479.322 625883.655 14.579 ESQ
142 9250497.761 625873.382 14.874 ESQ
143 9250495.966 625876.236 14.702 P.C
144 9250497.167 625876.094 14.746 CASA
145 9250498.281 625853.929 16.171 ESQ
146 9250500.505 625854.449 15.935 ESQ
147 9250533.892 625850.375 16.316 P.C
148 9250534.657 625851.588 16.353 CASA
149 9250531.817 625846.724 16.406 TR
150 9250533.215 625838.479 17.018 TR
151 9250497.002 625861.967 15.527 AUX-07
152 9250461.851 625911.411 14.281 CERCO
153 9250433.295 625896.124 14.520 CERCO
154 9250437.832 625890.022 15.145 ESQ
155 9250439.702 625889.974 15.168 ESQ
156 9250386.709 625869.646 13.947 AUX-08
157 9250433.496 625887.335 14.675 P.C
158 9250418.544 625887.294 14.487 CANAL

159 9250417.627 625860.421 14.554 P.C

160 9250417.114 625856.233 14.663 ESQ
161 9250416.166 625856.833 14.634 VER
162 9250444.823 625833.766 15.764 TR
163 9250447.082 625837.649 16.144 VER
164 9250447.739 625838.590 16.200 CASA
165 9250461.725 625829.046 16.874 ARBOL
166 9250467.399 625827.252 17.281 ESQ
167 9250437.571 625831.701 15.651 TR
168 9250412.816 625852.877 14.306 TR
169 9250408.305 625848.276 14.234 P.C
170 9250388.675 625859.650 14.057 POST.CONCR
171 9250384.942 625860.456 14.279 ESQ
172 9250384.063 625861.177 14.269 VER
173 9250385.535 625861.476 14.251 VER
174 9250387.023 625873.690 13.816 CANAL
175 9250369.046 625860.670 13.870 CANAL
176 9250379.538 625858.597 13.992 POST.CONCR
177 9250385.256 625867.153 13.883 BZ
178 9250354.211 625842.200 14.463 POST.CONCR
179 9250338.359 625836.791 14.142 AUX-09
180 9250365.519 625854.953 13.851 TR
181 9250351.224 625851.752 14.050 CANAL
182 9250335.891 625841.776 13.970 CANAL
183 9250329.852 625839.008 14.007 BZ
184 9250340.913 625823.962 14.170 ESQ
185 9250338.332 625822.725 14.185 ESQ
186 9250337.895 625826.869 14.154 VER
187 9250328.125 625827.068 13.944 CANAL
188 9250348.067 625835.193 14.542 ESQ
189 9250348.240 625836.804 14.741 ESQ
190 9250354.611 625830.062 14.739 POST.CONCR
191 9250360.460 625820.588 14.843 TR
192 9250357.400 625816.176 14.473 VER
193 9250372.543 625806.466 15.610 ESQ-COM
194 9250372.982 625807.450 15.598 VER
195 9250375.065 625811.120 15.353 TR
196 9250379.184 625815.773 15.240 POST.CONCR
197 9250379.495 625802.580 15.999 ESQ
198 9250376.421 625799.725 15.591 POST.CONCR

199 9250367.677 625779.621 15.476 POST.CONCR

200 9250358.567 625758.087 15.872 POST.CONCR
201 9250358.737 625754.361 16.037 ESQ
202 9250365.631 625787.395 15.602 VER
203 9250364.865 625788.494 15.792 COMPL
204 9250373.920 625806.975 15.600 VER
205 9250387.435 625799.327 16.014 POST.CONCR
206 9250410.414 625797.507 16.644 POST.CONCR
207 9250408.036 625794.309 16.670 TR
208 9250405.867 625788.382 16.972 VER
209 9250430.437 625773.863 18.021 POST.CONCR
210 9250435.293 625769.804 18.411 ESQ
211 9250437.803 625774.537 18.477 TR
212 9250437.796 625781.666 17.832 POST.CONCR
213 9250440.589 625781.363 17.994 ESQ
214 9250444.869 625771.483 19.219 TR
215 9250482.281 625883.860 14.571 ESQ
216 9250496.040 625881.394 14.502 ESQ
217 9250493.267 625894.437 14.405 ESQ
218 9250488.362 625860.019 15.510 ESQ
219 9250487.492 625856.247 16.151 P.C
220 9250478.735 625820.716 18.620 ESQ
221 9250473.455 625831.880 17.793 P.C
222 9250470.247 625827.474 17.527 ESQUINA
223 9250462.174 625814.471 18.315 ESQ
224 9250471.858 625811.245 19.282 ESQ
225 9250471.204 625818.535 18.163 TR
226 9250478.557 625831.685 17.620 TR
227 9250483.293 625840.849 17.499 TR
228 9250489.695 625851.535 16.465 TR
804 9250697.886 625826.882 14.800 ESQ.
805 9250648.557 625809.189 16.150 LOT.
806 9250649.648 625802.338 16.142 LOT.
807 9250647.477 625815.959 16.142 LOT.
808 9250660.991 625824.032 15.700 LOT.
809 9250664.894 625824.333 15.623 LOT.
810 9250672.777 625824.942 15.500 LOT.
811 9250680.407 625825.531 15.231 LOT.
812 9250688.365 625826.146 15.008 LOT.
813 9250659.807 625831.853 15.710 LOT

814 9250663.845 625832.385 15.633 LOT

815 9250667.640 625832.884 15.550 LOT
816 9250671.514 625833.394 15.480 LOT
817 9250679.188 625834.405 15.216 LOT
818 9250683.021 625834.910 15.160 LOT
819 9250690.735 625835.925 15.050 LOT
820 9250696.795 625836.723 14.834 LOT
821 9250644.008 625940.687 12.500 LOT
822 9250643.126 625948.457 12.600 LOT
823 9250641.319 625964.005 12.825 LOT
824 9250640.410 625971.619 12.820 LOT
825 9250612.450 625986.110 13.050 LOT
826 9250599.529 625980.006 12.583 LOT
827 9250585.142 625969.553 13.200 LOT
828 9250586.192 625961.959 13.010 LOT
829 9250587.255 625954.273 12.950 LOT
830 9250588.329 625946.502 12.980 LOT
831 9250590.477 625931.019 13.065 LOT
832 9250581.645 625919.239 13.153 LOT
833 9250580.356 625926.899 12.922 LOT
834 9250577.928 625942.334 12.880 LOT
835 9250576.806 625950.176 12.836 LOT
836 9250562.254 625959.550 13.150 LOT
837 9250537.345 625942.806 13.303 LOT
838 9250538.442 625935.043 13.290 LOT
839 9250539.539 625927.288 13.275 LOT
840 9250540.487 625920.585 13.410 LOT
841 9250541.572 625912.909 13.583 LOT
842 9250530.555 625910.203 13.980 LOT
843 9250529.630 625918.048 13.683 LOT
844 9250528.724 625925.726 13.496 LOT
845 9250488.921 625917.265 13.812 LOT
846 9250490.221 625909.516 14.032 LOT
847 9250491.491 625901.945 14.200 LOT
848 9250481.334 625890.899 14.488 LOT
849 9250480.448 625897.525 14.422 LOT
850 9250546.603 625880.073 14.850 LOT
851 9250545.757 625885.946 14.578 LOT
852 9250547.423 625874.747 15.098 LOT
853 9250548.395 625868.886 15.293 LOT

854 9250548.882 625865.950 15.422 LOT

855 9250549.352 625863.115 15.533 LOT
856 9250550.335 625857.188 15.760 LOT
857 9250551.256 625851.633 15.932 LOT
858 9250552.271 625845.785 16.000 LOT
859 9250536.505 625876.355 14.900 LOT
860 9250535.927 625880.216 14.750 LOT
861 9250535.410 625883.680 14.600 LOT
862 9250537.730 625868.677 15.280 LOT
863 9250538.993 625861.226 15.573 LOT
864 9250523.667 625858.080 15.886 LOT
865 9250517.247 625861.872 15.589 LOT
866 9250512.960 625886.199 14.392 LOT
867 9250469.467 625889.447 14.723 LOT
868 9250460.307 625894.831 14.860 LOT
869 9250539.414 625831.776 17.183 LOT
870 9250534.099 625834.873 17.153 LOTE
871 9250530.860 625836.761 17.121 LOTE
872 9250527.758 625838.568 17.075 LOTE
873 9250520.935 625842.544 16.782 LOTE
874 9250514.188 625846.476 16.500 LOTE
875 9250497.027 625851.798 16.256 LOTE
876 9250495.048 625848.436 16.584 LOTE
877 9250491.113 625841.749 17.310 LOTE
878 9250487.157 625835.027 17.798 LOTE
879 9250483.281 625828.440 18.178 LOTE
880 9250484.446 625852.984 16.353 LOT
881 9250480.775 625846.388 16.866 LOT
882 9250476.952 625839.521 17.338 LOT
883 9250473.221 625832.817 17.755 LOT
884 9250457.141 625817.468 17.798 LOT
885 9250452.305 625820.347 17.295 LOTE
886 9250447.209 625823.381 16.764 LOT
887 9250442.174 625826.379 16.253 LOT
888 9250437.237 625829.319 15.763 LOT
889 9250432.144 625832.351 15.499 LOT
890 9250427.111 625835.348 15.255 LOT
891 9250422.137 625838.310 14.992 LOT
892 9250417.108 625841.304 14.736 LOT
893 9250412.075 625844.301 14.488 LOT

894 9250407.106 625847.259 14.253 LOT

895 9250402.114 625850.232 14.220 LOT
896 9250397.086 625853.226 14.174 LOT
897 9250454.136 625834.901 16.550 LOT
898 9250440.423 625842.805 15.823 LOT
899 9250433.616 625846.726 15.482 LOT
900 9250377.123 625855.417 14.050 LOT
901 9250372.086 625852.171 14.076 LOT
902 9250367.375 625849.135 14.088 LOT
903 9250362.336 625845.888 14.185 LOT
904 9250356.331 625842.018 14.411 LOT
905 9250351.247 625838.742 14.630 LOT
906 9250367.251 625824.032 14.982 LOT
907 9250372.314 625821.086 15.076 LOT
908 9250376.543 625818.626 15.152 LOT
909 9250381.667 625815.645 15.288 LOT
910 9250386.705 625812.659 15.533 LOT
911 9250391.890 625809.696 15.768 LOT
912 9250396.854 625806.808 15.983 LOT
913 9250401.857 625803.898 16.210 LOT
914 9250406.919 625800.952 16.423 LOT
915 9250412.018 625797.986 16.665 LOT
916 9250417.241 625794.947 16.879 LOT
917 9250422.144 625792.095 17.088 LOT
918 9250427.207 625789.149 17.312 LOT
919 9250432.531 625786.051 17.552 LOT
920 9250437.495 625783.163 17.776 LOT
921 9250429.821 625773.018 18.035 LOT
922 9250424.377 625776.216 17.792 LOT
923 9250418.971 625779.392 17.568 LOT
924 9250413.431 625782.646 17.328 LOT
925 9250408.054 625785.804 17.089 LOT
926 9250402.555 625789.035 16.831 LOT
927 9250397.181 625792.191 16.561 LOT
928 9250377.912 625798.903 15.682 LOT
929 9250376.447 625795.500 15.642 LOT
930 9250373.468 625788.579 15.588 LOT
931 9250370.489 625781.660 15.580 LOT
932 9250367.488 625774.689 15.632 LOT
933 9250364.578 625767.929 15.787 LOT

934 9250361.649 625761.126 15.917 LOT
Como se puede apreciar en la tabla de datos, el BM propuesto para el

levantamiento general, se verifica lo siguiente:
Cota de BM oficial : 15.239 m.s.n.m.

Cota de Llegada : 16.465 m.s.n.m.
5. TRABAJOS DE GABINETE
5.1. Procesamiento de la información de campo.
La información tomada en el campo fue transmitida al programa TOPCOM LINK, el

cual transfiere los datos a una hoja en Excel en un formato específico el cual será
verificado a fin de establecer si corresponde o no a la cota establecida.
6. PANEL FOTOGRÁFICO

Foto N° 1: Ubicación de BM Geodésico en parque principal de UPIS José Carlos Mariátegui.
Foto N° 2: Ubicación de BM Geodésico en parque principal de UPIS José Carlos Mariátegui.

Foto N° 3: Levantamiento topográfico (Prolongación los Naranjos).
Foto N° 4: Calles intervenidas para el levantamiento topográfico (Calle El Amauta).

Foto N° 5: Calles intervenidas para el levantamiento topográfico (Av. El Ejercito).
Foto N° 6: Calles intervenidas para el levantamiento topográfico (Calle Moquegua).

ESTUDIO TOPOGRÁFICO DE REDES Y LINEAS DE PROYECTO
1. OBJETIVOS Y METODOLOGÍA DE LEVANTAMIENTO
1.1. Objetivos.
El principal objetivo es obtener planos topográficos veraces y fidedignos, mientras

que el objetivo secundario es obtener Bench Marks o puntos de control en cantidad
suficiente a fin de poder verificar las cotas (principalmente de calles), poste de luz,
postes de alta tensión, postes de teléfono, esquinas, fachadas de lotes, acequias,
etc. y tener cotas de referencias para los trabajos de obra.
1.2. Metodología del levantamiento.
El presente estudio, realizado en el Distrito de Chiclayo, Provincia de Chiclayo,

Departamento de Lambayeque, consta de una red de alineamientos que forman
una poligonal cerrada, que ofrece un procedimiento exacto para el enlace de datos
de control de posición, al sistema UNIVERSAL TRANSVERSAL MERCATOR
(U.T.M.), el cual rige los sistemas de coordenadas en la mayoría de los países,
incluido el Perú.
Para los trabajos de levantamiento topográfico se siguió el siguiente

procedimiento: Apoyados en los vértices de la poligonal de control, se levantaron
en campo todos los detalles planimétricos compatibles con la escala de
presentación de los servicios tales como: viviendas, áreas de aporte, canal
existente.
Toda la información obtenida se ha procesado empleando programas, con un

software de cálculo en el caso de la Estación Total (indicado en el equipo
utilizado).

Estos trazos que generan los planos han sido procesados en dibujos vectorizados
en AutoCAD 2017 y Civil 3D 2017, los archivos están en unidades métricas.
Los puntos son incluidos como bloques en la capa puntos topográficos y
controlados en tres tipos de información básica (número de punto, descripción y
elevación).
1.3. Conformación de brigada.
La brigada de topografía, conformada con equipos y personal calificado, se

estructura de la siguiente manera:
Brigada N° 01
Proyectista: Ing. Luis Cabanillas Flores
Topógrafo: Renato Incio Guerrero
Ayudante 1: Yordan Abad Vera
Ayudante 2: Ledin Torres
Equipo: Estación marca TOPCOM GOWIN
1.4. Procedimientos para la obtención de datos de campo.
Los trabajos se iniciaron realizando la monumentación de los puntos de control

tanto de BMs como de la poligonal de apoyo, las mismas que fueron
posteriormente tomadas con estación total.
Así mismo partiendo como apoyo desde los vértices de la poligonal se radiaron,
con la ayuda de la estación total, puntos representativos que reflejan los detalles
naturales y físicos de la zona de estudio (buzones, postes, esquinas, etc.) que se
reflejarán en los planos topográficos subsiguientes y que ayudarán para la
realización de los trazos de diseño de las diferentes especialidades involucradas.

De la misma forma se obtuvieron las coordenadas de los BMs, es decir por método
de radiación directa apoyado en los vértices de las poligonales de apoyo, y cuyos
datos se muestran en las fichas de BMs adjuntas en el presente estudio.
Para realizar el presente levantamiento se utilizaron los siguientes instrumentos

topográficos:
 01 Estación total marca TOPCOM GOWIN, equipada

 01 GPS navegador marca Garmin
 01 Nivel automático marca Topcon, equipado
 Wincha 100 m
 04 Radios para comunicación marca Motorola
 01 Cámara fotográfica
 02 Laptop Core i7
 Plotter HP DesignJet T120
Igualmente se utilizaron los siguientes materiales:
 Estacas de madera y fierro

 Esmalte sintético
 Concreto
 Libreta de campo
2. LEVANTAMIENTO TOPOGRÁFICO
En el presente se ha realizado un adecuado estudio de todas las características

relacionadas con el proyecto mencionado, que abarca todos los aspectos técnicos,
sociales, etc.
La elaboración del presente estudio topográfico se ha realizado mediante un

adecuado cronograma de trabajo de las diferentes etapas que consta el estudio,

realizado por los encargados de analizar, evaluar y ejecutar cada una de las
etapas del levantamiento. Además, se cuenta con la información del Instituto
Geográfico Nacional (IGN), ente rector de la cartografía en el Perú, el cual brinda
datos técnicos como bases y puntos conocidos para apoyar los levantamientos
topográficos.
2.1. Trabajos de campo realizados.
2.1.1. Recopilación de datos y evaluación de puntos existentes.
Se efectuó la ubicación estratégica de los puntos de control vertical denominados

BMs, partiendo del buzón a empalmar, ubicado en el parque de la zona del
proyecto, en la UPIS José Carlos Mariátegui, sobre el cual se colocó el GPS para
obtener un BM de referencia y teniendo como apoyo la estación total, la cual
determinó las cotas de los puntos de control a lo largo del área de estudio.
Figura N° 1: Ubicación de buzón a donde se empalmará sistema de alcantarillado proyectado.
2.1.2. Reconocimiento del terreno.
a. Ubicación

El proyecto se encuentra ubicado una zona urbana del distrito de Chiclayo

ubicados en la zona centro del distrito. El terreno se encuentra en la parte Sur de
la Zona Urbana del Distrito de Chiclayo, Provincia de Chiclayo y Departamento de
Lambayeque.
b. Descripción del terreno en planimetría y altimetría
El área de estudio presenta pendiente máxima de terreno de (2.0%) que van de

Este a Oeste, identificándose en los Perfiles Longitudinales, los cuales ayudaron
para la Cota de Tapa de los Buzones Existentes y Proyectados.
c. Construcciones existentes en el terreno
En el área del terreno se ha encontrado Viviendas hasta de 4 niveles de Materias

Noble y también Viviendas Rusticas de Adobe las cuales hasta la actualidad
permanecen operativas.
d. Linderos, perímetros, ángulos, diagonales y área del terreno
Linderos:
Norte : Urb. Satélite
Sur : Av. Prolongación Bolognesi
Este : Av. Pedro Cieza de León
Oeste : Av. 9 de octubre
e. Acceso del área de estudio
La Principal Vía de acceso es por la Av. El Ejercito del PP.JJ 9 de Octubre hasta
llegar a la a la Calle Juan Pablo II al Sur 2 cuadras hasta llegar a la Calle
prolongación los Naranjos con dirección al Este Avanzando en línea recta 7
cuadras y culminando por la calle Moquegua de la Upis José Carlos Mariátegui.

f. Comparación analítica entre realidad física y los documentos de

propiedad
Respecto a la información proporcionada en los documentos de propiedad, esta ha

sido trasladada al campo por no tener el área delimitada in situ.
De acuerdo con ello no se ha encontrado inconsistencias con lo hallado en campo
por lo que se tomaron las coordenadas proporcionadas en el estudio de pre-
inversión.
2.1.3. Monumentación de los puntos del terreno.
Para el levantamiento topográfico de este terreno no ha sido necesario

monumentar puntos topográficos ya que existen estructuras construidas y se ha
tomado en cuenta elementos existentes, así mismo se efectuó la medición de los
lados de la poligonal apoyados en el distanciómetro de la estación total cuya
precisión es de 0.001 m, igualmente se realizó el respectivo levantamiento
taquimétrico para obtener los detalles del terreno en cuestión.
2.1.4. Red de control horizontal y red de control vertical.
El trabajo se realizó con Estación Total, básicamente para poder obtener niveles
de error mínimos. Para ello, se tomaron lecturas de distancia repetida y en modo
fino del instrumento lo que significa que, en un intervalo de tiempo de 2,5
segundos por visada, utilizando de este tiempo el promedio de lecturas
computarizadas, cada una de ellas, medidas con rayos infrarrojos de onda corta, el
cual se afecta principalmente por la posición y el número de prismas utilizados.
Además, se realizaron los ajustes por temperatura y presión en el momento de la
colección de datos (datos promedios de la localidad obtenidos del SENAMHI).
2.2. Trabajos de gabinete.

2.2.1. Procesamiento de la información de campo.
Consta de las siguientes etapas:
Ordenamiento de datos y comprobación general de libreta de campo

Cálculo de la poligonal de apoyo; lados y ángulos internos
Cálculo de coordenadas topográficas
Cálculo de cotas de las estacas de la poligonal de apoyo
Cálculo de las cotas taquimétricas
Dibujo de planos
2.2.2. Procesamiento de la información topográfica tomada en campo

y descripción de la metodología del software utilizado.
Terminados los trabajos de campo la información almacenada en la estación total

es transferida a una computadora, estos datos son ingresados al software de
AutoCAD Land se verifica la información proveniente de campo.
Empleando técnicas de posicionamiento diferencial con post procesamiento se

determinan las coordenadas UTM y geográficas en el sistema WGS-84.
Se compensa la poligonal de apoyo con el programa Civil 3D.

Figura N° 2: Poligonal de Apoyo

2.2.3. Planos obtenidos.
Para la elaboración de los planos topográficos se utilizó el programa Autodesk

Land Desktop 2017 y Civil 2017, con el cual se elaboraron los planos de curvas de
nivel. Así mismo se utilizó AutoCAD 2017para la presentación final de los planos
diseñados.
A continuación, se muestra un cuadro resumen de los planos elaborados, producto

del presente levantamiento topográfico de la zona de Los Nogales y Los Pinos:
Tabla 2. Listado de Planos.
LISTADO DE PLANOS N° LAMINA

Plano Topográfico – Puntos topográficos PT-01
Plano Topográfico – Curvas de nivel PT-02
Plano Topográfico – Poligonal de apoyo PT-03
Plano de Lotización L-01
3. CONCLUSIONES.
 En el aspecto topográfico se observa que La topografía del terreno

presenta una pendiente máxima (2.05%).
 Se obtuvieron los planos topográficos correspondientes.
 Durante el levantamiento topográfico se pudo observar que cuenta con
buzones de descarga.
4. RECOMENDACIONES.
 Se recomienda verificar existencia de lotes en construcción, ya que se
observó que no cuentan con el servicio de agua para que puedan ser
incluidas en el proyecto
 El área del proyecto es una zona en expansión por lo que se recomienda
coordinar con la Entidad correspondiente a fin de que el trazo de redes
proyectadas no interfiera con propiedad privada.

5. PANEL FOTOGRÁFICO
Foto N° 7: Levantamiento Topográfico en las Calles a intervenir.
Foto N° 8: Levantamiento Topográfico en las Calles a intervenir.

Informe Topográfico Upis

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe Topográfico Upis

Cargado por

Copyright:

Formatos disponibles

INFORME TOPOGRÁFICO

PROYECTO: “MEJORAMIENTO DE LOS SERVICIOS DE AGUA

1.2. Objeto del estudio........................................................................................5

1.3. Descripción del proyecto..............................................................................5

1.4. Ubicación del área de estudio......................................................................5

3.2. Reconocimiento del terreno.........................................................................6

4.2. Instrumentos utilizados.................................................................................7

4.3. Equipos complementarios............................................................................8

4.4. Equipos de gabinete....................................................................................8

4.5. Levantamiento topográfico...........................................................................8

1. OBJETIVOS Y METODOLOGÍA DE LEVANTAMIENTO..................................22

1.2. Metodología del levantamiento..................................................................22

1.3. Conformación de brigada...........................................................................23

1.4. Procedimientos para la obtención de datos de campo...............................23

INFORME TOPOGRÁFICO Página 2

2.1. Trabajos de campo realizados...................................................................25

2.1.1. Recopilación de datos y evaluación de puntos existentes...................25

2.1.2. Reconocimiento del terreno................................................................25

2.1.3. Monumentación de los puntos del terreno..........................................27

2.1.4. Red de control horizontal y red de control vertical...............................27

2.2. Trabajos de gabinete.................................................................................27

2.2.1. Procesamiento de la información de campo.......................................27

2.2.2. Procesamiento de la información topográfica tomada en campo y

2.2.3. Planos obtenidos.................................................................................30

INFORME TOPOGRÁFICO Página 3

ESTUDIO TOPOGRÁFICO DE TRASLADO DE BM GEODÉSICO

1.1. Datos generales.

PROYECTO: Servicio de Consultoría para la elaboración del estudio

INFORME TOPOGRÁFICO Página 4

1.2. Objeto del estudio.

El objetivo del presente informe es corroborar el levantamiento topográfico

1.3. Descripción del proyecto.

El presente proyecto contempla el estudio de Instalación de redes de agua potable

El proyecto brindará beneficio directamente a la población de UPIS José Carlos

Respecto al Sistema de Alcantarillado se ejecutarán Redes Matrices de

1.4. Ubicación del área de estudio.

El área de estudio se encuentra ubicado en el Departamento de Lambayeque,

INFORME TOPOGRÁFICO Página 5

Sur : Av. Prolongación Bolognesi

La ejecución de los trabajos topográficos ha comprendido las siguientes etapas:

Comprende las siguientes actividades:

3.1. Recopilación de información existente.

3.2. Reconocimiento del terreno.

Con la información obtenida se ha efectuado un reconocimiento del área del

INFORME TOPOGRÁFICO Página 6

Los trabajos de campo han consistido en las siguientes actividades:

4.1. Proceso de levantamiento topográfico.

La cota de inicio es BM=15.2629m.s.n.m. (Geodésico - IGN). El mismo que se

El levantamiento topográfico se ha utilizado un BM geodésico establecido según la

4.2. Instrumentos utilizados.

INFORME TOPOGRÁFICO Página 7

 Alcance longitudinal: Con un (1) Prisma 2.000 metros.

4.3. Equipos complementarios.

4.4. Equipos de gabinete.

4.5. Levantamiento topográfico.

Para el levantamiento topográfico se han efectuado las siguientes mediciones

INFORME TOPOGRÁFICO Página 8

Tabla 1. Cuadro de Coordenadas y BM's.

INFORME TOPOGRÁFICO Página 9

39 9250635.237 625919.619 12.908 VER

INFORME TOPOGRÁFICO Página 10

79 9250574.723 625964.732 12.807 ESQ

INFORME TOPOGRÁFICO Página 11
