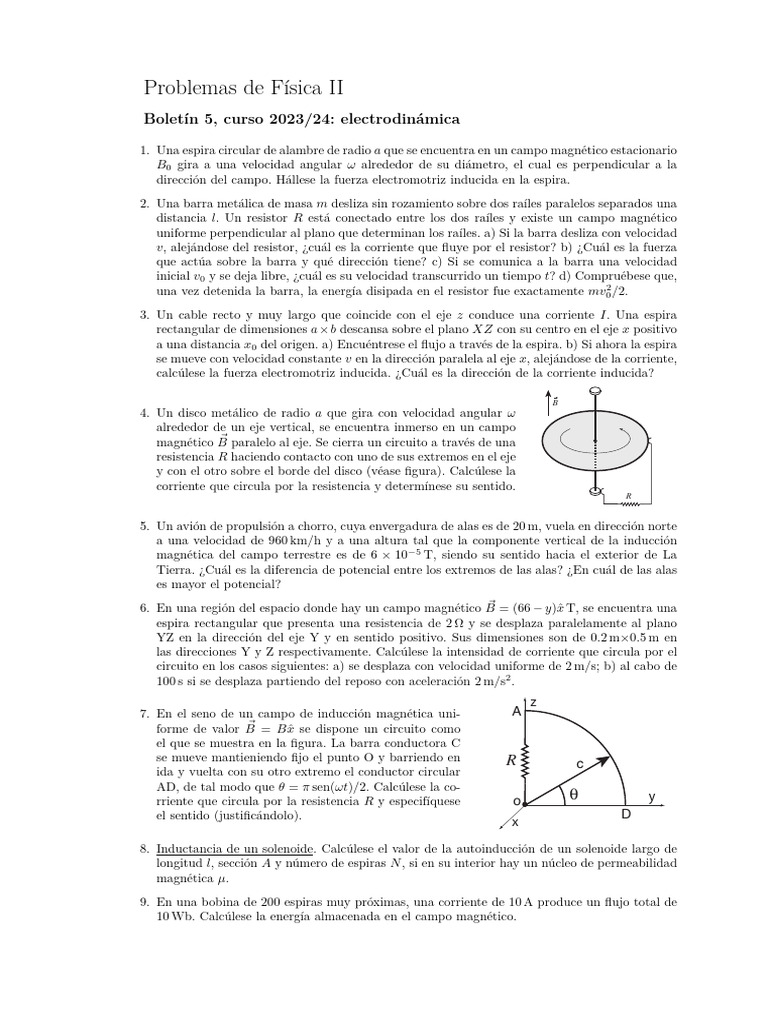

Problemas de Física II

Boletín 5, curso 2023/24: electrodinámica

1. Una espira circular de alambre de radio a que se encuentra en un campo magnético estacionario
B0 gira a una velocidad angular ω alrededor de su diámetro, el cual es perpendicular a la
dirección del campo. Hállese la fuerza electromotriz inducida en la espira.
2. Una barra metálica de masa m desliza sin rozamiento sobre dos raíles paralelos separados una
distancia l. Un resistor R está conectado entre los dos raíles y existe un campo magnético
uniforme perpendicular al plano que determinan los raíles. a) Si la barra desliza con velocidad
v, alejándose del resistor, ¿cuál es la corriente que fluye por el resistor? b) ¿Cuál es la fuerza
que actúa sobre la barra y qué dirección tiene? c) Si se comunica a la barra una velocidad
inicial v0 y se deja libre, ¿cuál es su velocidad transcurrido un tiempo t? d) Compruébese que,
una vez detenida la barra, la energía disipada en el resistor fue exactamente mv02 /2.
3. Un cable recto y muy largo que coincide con el eje z conduce una corriente I. Una espira
rectangular de dimensiones a × b descansa sobre el plano XZ con su centro en el eje x positivo
a una distancia x0 del origen. a) Encuéntrese el flujo a través de la espira. b) Si ahora la espira
se mueve con velocidad constante v en la dirección paralela al eje x, alejándose de la corriente,
calcúlese la fuerza electromotriz inducida. ¿Cuál es la dirección de la corriente inducida?

B
4. Un disco metálico de radio a que gira con velocidad angular ω
alrededor de un eje vertical, se encuentra inmerso en un campo
magnético B ⃗ paralelo al eje. Se cierra un circuito a través de una
resistencia R haciendo contacto con uno de sus extremos en el eje
y con el otro sobre el borde del disco (véase figura). Calcúlese la
corriente que circula por la resistencia y determínese su sentido.
R

5. Un avión de propulsión a chorro, cuya envergadura de alas es de 20 m, vuela en dirección norte

a una velocidad de 960 km/h y a una altura tal que la componente vertical de la inducción
magnética del campo terrestre es de 6 × 10−5 T, siendo su sentido hacia el exterior de La
Tierra. ¿Cuál es la diferencia de potencial entre los extremos de las alas? ¿En cuál de las alas
es mayor el potencial?

6. En una región del espacio donde hay un campo magnético B ⃗ = (66 − y)x̂ T, se encuentra una
espira rectangular que presenta una resistencia de 2 Ω y se desplaza paralelamente al plano
YZ en la dirección del eje Y y en sentido positivo. Sus dimensiones son de 0.2 m×0.5 m en
las direcciones Y y Z respectivamente. Calcúlese la intensidad de corriente que circula por el
circuito en los casos siguientes: a) se desplaza con velocidad uniforme de 2 m/s; b) al cabo de
100 s si se desplaza partiendo del reposo con aceleración 2 m/s2 .
z
7. En el seno de un campo de inducción magnética uni- A
forme de valor B ⃗ = B x̂ se dispone un circuito como
el que se muestra en la figura. La barra conductora C
se mueve mantieniendo fijo el punto O y barriendo en R c
ida y vuelta con su otro extremo el conductor circular
AD, de tal modo que θ = π sen(ωt)/2. Calcúlese la co-
rriente que circula por la resistencia R y especifíquese o θ y
el sentido (justificándolo). D
x
8. Inductancia de un solenoide. Calcúlese el valor de la autoinducción de un solenoide largo de
longitud l, sección A y número de espiras N , si en su interior hay un núcleo de permeabilidad
magnética µ.
9. En una bobina de 200 espiras muy próximas, una corriente de 10 A produce un flujo total de
10 Wb. Calcúlese la energía almacenada en el campo magnético.
10. Se hace girar una varilla conductora de longitud l con velocidad an-
gular constante ω alrededor de su extremo en un campo magnético ω
uniforme B, perpendicular al plano en el que se encuentra la varilla l
y con el sentido indicado en la figura. Determínese a) la fuerza mag- B Ο
nética sobre un electrón situado a una distancia r del extremo fijo;
b) el campo eléctrico inducido en la varilla; c) la diferencia de poten-
cial entre los extremos de la varilla; d) Aplíquese al caso L = 20 cm,
B = 0.1 T, ω = 10 rad/s.
11. Se considera un hilo rectilíneo muy largo recorrido por una B
corriente I y una espira rectangular ABCD (véase figura), I A
cuyos lados AD y BC son paralelos al hilo. Los lados AB y P
DC miden a = 25 cm, los lados AD y BC miden b = 20 cm θ
O
y la distancia PO de la corriente al centro de la espira es
de 25 cm. La posición de la espira está determinada por el C
ángulo θ. a) Calcúlese la inducción mutua entre el hilo y la
D
espira. b) Aplíquese a los casos θ = 0 y θ = π/2.
12. Las bobinas de la figura 1 tienen respectivamente 5000 y 3000 espiras. Cuando por la primera
circula una corriente de 1 A se produce en su interior un flujo de 2 × 10−3 Wb y en la segunda
aparece un flujo de 10−3 Wb. Calcúlese: a) la inductancia de la primera; b) la inducción mutua
entre ambas; c) la fuerza electromotriz inducida en la segunda, si la corriente en la primera
desciende hasta hacerse nula en 0.1 s.
13. Un toro de hierro (µr = 1200) de sección cuadrada y diámetros interior y exterior de 10 y
15 cm respectivamente lleva un arrollamiento de 500 espiras. a) Calcúlese la autoinducción.
b) Determínese la energía almacenada en el campo magnético si por el hilo del arrollamiento
circula una corriente de 5 A.
14. Extracorrientes de apertura y de ruptura. En el circuito de la figura 2, a) calcúlese la corriente
que circula en función del tiempo a partir del instante en el que se cierra el interruptor M.
b) Calcúlese la corriente máxima y el tiempo transcurrido hasta alcanzarse una corriente igual
a la mitad de la máxima. c) Si ahora se abre M, calcúlese la corriente en función del tiempo.
d) Repítanse los apartados anteriores si se sustituye la inductancia por un condensador de
capacidad C (figura 3).

L
C
R R
ε ε

M M

figura 1 figura 2 figura 3

15. Considérese un cable coaxial muy largo al que se conecta una batería en uno de sus extremos
(cada polo a uno de los conductores del cable) y una resistencia R en el otro extremo. La
batería proporciona una fuerza electromotriz E. a) Hállese el vector de Poynting S ⃗ en la
región intermedia entre ambos conductores. b) Demuéstrese que la potencia total que pasa
por una sección del cable es igual a E 2 /R. c) ¿Cambiará la dirección del flujo de energía si se
intercambian las conexiones de la batería?
16. Sea un condensador con dos placas de extensión infinita situadas en z = d/2 y z = −d/2 y
considérese que las densidades superficiales de carga son respectivamente σ y −σ. a) Determí-
nense las nueve componentes del tensor de esfuerzos de Maxwell en la región que se encuentra
entre las placas. b) Calcúlese la fuerza por unidad de área ejercida por el campo en la placa
situada en z = d/2. c) ¿Cuál es el momento por unidad de área y tiempo que atraviesa un
plano paralelo a las placas y situado entre ellas?
