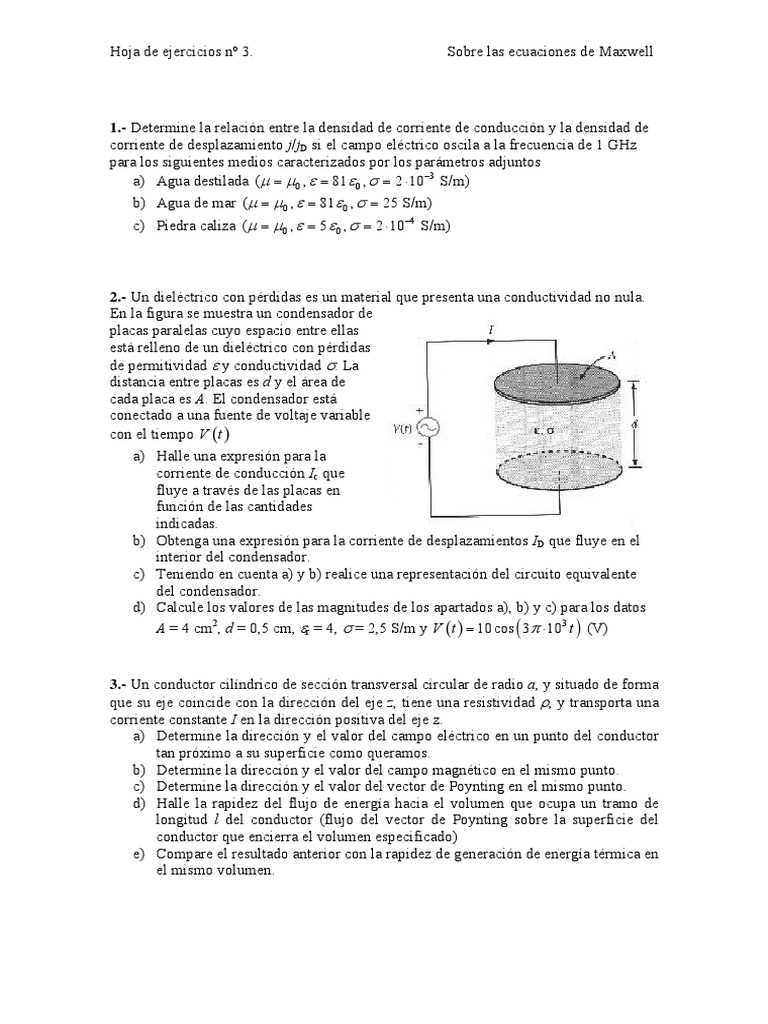

2.- Un dieléctrico con pérdidas es un material que presenta una conductividad no nula.
En la figura se muestra un condensador de
placas paralelas cuyo espacio entre ellas
está relleno de un dieléctrico con pérdidas
de permitividad ε y conductividad σ. La
distancia entre placas es d y el área de
cada placa es A. El condensador está
conectado a una fuente de voltaje variable
con el tiempo V ( t )
a) Halle una expresión para la
corriente de conducción Ic que
fluye a través de las placas en
función de las cantidades
indicadas.
b) Obtenga una expresión para la corriente de desplazamientos ID que fluye en el
interior del condensador.
c) Teniendo en cuenta a) y b) realice una representación del circuito equivalente
del condensador.
d) Calcule los valores de las magnitudes de los apartados a), b) y c) para los datos
A = 4 cm2, d = 0,5 cm, εr = 4, σ = 2,5 S/m y V ( t ) = 10 cos ( 3 π ⋅103 t ) (V)
5.- Un solenoide muy largo con n espiras por unidad de longitud y radio a se orienta de
modo que su eje coincide con el eje z; por sus espiras circula una corriente i la cual
aumenta con rapidez constante d i / d t .
a) Calcule el campo magnético y el campo eléctrico inducido en un punto del
interior del solenoide a una distancia r del eje del solenoide.
b) Calcule el módulo y la dirección y el sentido del vector de Poynting en ese
punto.
c) Determine la energía magnética almacenada en un tramo de longitud l del
solenoide y la rapidez con la que aumenta debido al incremento de la corriente.
8.- Dos dieléctricos isótropos y homogéneos extensos tienen una frontera común
localizada en el plano z = 0; el medio 1, localizado en la región z > 0, tiene permitividad
relativa ε r1 = 4 y el medio 2, localizado en la región z < 0, tiene permitividad relativa
ε r 2 = 3 . En la región ocupada por el medio 1 existe un campo eléctrico uniforme dado
G G G G
por E1 = 5 i − 2 j + 3 k (kV/m) . Determine:
a) El campo eléctrico en la región 2.
G G
b) Los ángulos que los vectores campo E1 y E2 forman con la superficie de
separación de los medios.
c) Las densidades de energía en J/m3 en ambos dieléctricos.
d) La energía dentro de un cubo de 2 m de lado centrado en (3, 4, -5)
9.- La región 1, descrita por 3x + 4y ≥ 10, es el vacío, mientras que la región 2, descrita
por 3x + 4y ≤ 10, es un medio para el cual μr ≅ 10 μ0. Suponiendo que la frontera entre
G G G G G
los medios está libre de corriente, determine B2 , si B1 = 0,1i + 0, 4 j + 0, 2 k (mT) .
