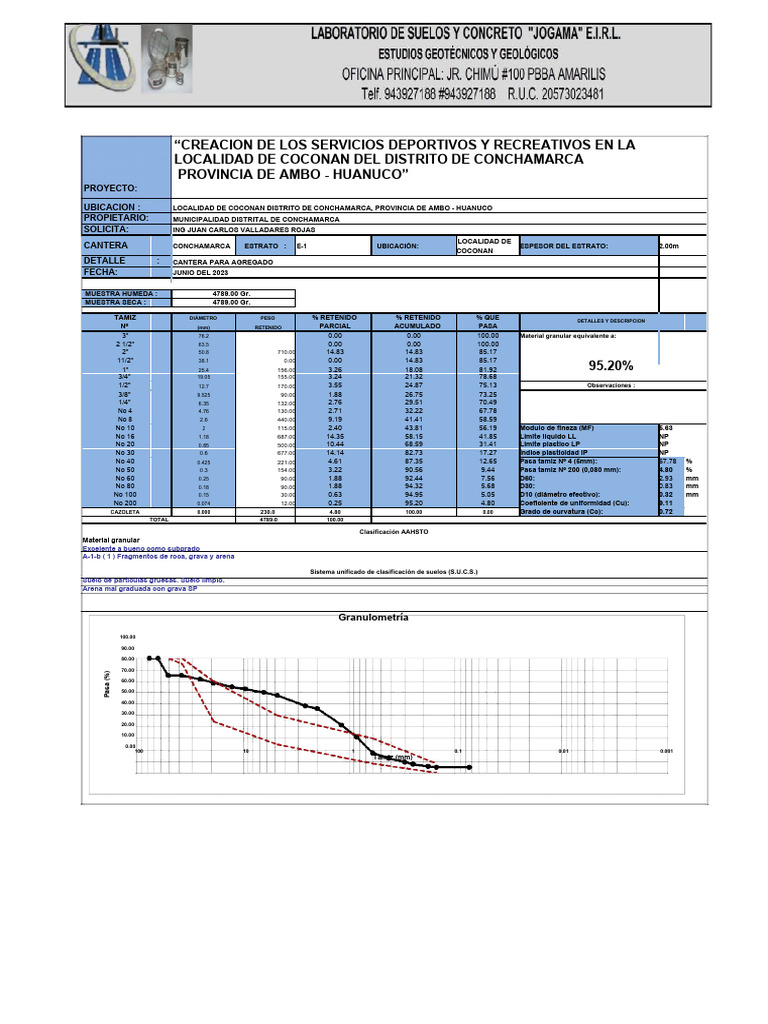

“CREACION DE LOS SERVICIOS DEPORTIVOS Y RECREATIVOS EN LA

LOCALIDAD DE COCONAN DEL DISTRITO DE CONCHAMARCA

PROVINCIA DE AMBO - HUANUCO”
PROYECTO:

UBICACION : LOCALIDAD DE COCONAN DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO - HUANUCO

PROPIETARIO: MUNICIPALIDAD DISTRITAL DE CONCHAMARCA
SOLICITA: ING JUAN CARLOS VALLADARES ROJAS
LOCALIDAD DE
CANTERA CONCHAMARCA ESTRATO : E-1 UBICACIÓN: ESPESOR DEL ESTRATO: 2.00m
COCONAN
DETALLE : CANTERA PARA AGREGADO
FECHA: JUNIO DEL 2023

MUESTRA HUMEDA : 4789.00 Gr.

MUESTRA SECA : 4789.00 Gr.

TAMIZ DIÁMETRO PESO % RETENIDO % RETENIDO % QUE DETALLES Y DESCRIPCION

Nº (mm) RETENIDO PARCIAL ACUMULADO PASA
3" 76.2 0.00 0.00 100.00 Material granular equivalente a:
2 1/2" 63.5 0.00 0.00 100.00
2" 50.8 710.00 14.83 14.83 85.17
11/2" 38.1 0.00 0.00 14.83 85.17
1" 25.4 156.00 3.26 18.08 81.92 95.20%
3/4" 19.05 155.00 3.24 21.32 78.68
1/2" 12.7 170.00 3.55 24.87 75.13 Observaciones :
3/8" 9.525 90.00 1.88 26.75 73.25
1/4" 6.35 132.00 2.76 29.51 70.49
No 4 4.76 130.00 2.71 32.22 67.78
No 8 2.6 440.00 9.19 41.41 58.59
No 10 2 115.00 2.40 43.81 56.19 Modulo de fineza (MF) 5.63
No 16 1.18 687.00 14.35 58.15 41.85 Límite líquido LL NP 0.00
No 20 0.85 500.00 10.44 68.59 31.41 Límite plastico LP NP 0.00
No 30 0.6 677.00 14.14 82.73 17.27 Índice plasticidad IP NP 0.00
No 40 0.425 221.00 4.61 87.35 12.65 Pasa tamiz Nº 4 (5mm): 67.78 %
No 50 0.3 154.00 3.22 90.56 9.44 Pasa tamiz Nº 200 (0,080 mm): 4.80 %
No 60 0.25 90.00 1.88 92.44 7.56 D60: 2.93 mm
No 80 0.18 90.00 1.88 94.32 5.68 D30: 0.83 mm
No 100 0.15 30.00 0.63 94.95 5.05 D10 (diámetro efectivo): 0.32 mm
No 200 0.074 12.00 0.25 95.20 4.80 Coeficiente de uniformidad (Cu): 9.11
CAZOLETA 0.000 230.0 4.80 100.00 0.00 Grado de curvatura (Cc): 0.72
TOTAL 4789.0 100.00

Clasificación AAHSTO
Material granular
Excelente a bueno como subgrado
A-1-b ( 1 ) Fragmentos de roca, grava y arena

Sistema unificado de clasificación de suelos (S.U.C.S.)

Suelo de partículas gruesas. Suelo limpio.
Arena mal graduada con grava SP

Granulometría
100.00

90.00

80.00

70.00
Pasa (%)

60.00

50.00

40.00

30.00

20.00

10.00

0.00
100 10 1 0.1 0.01 0.001
Tamiz (mm)
 “CREACION DE LOS SERVICIOS DEPORTIVOS Y RECREATIVOS EN LA LOCALIDAD DE COCONAN
DEL DISTRITO DE CONCHAMARCA
PROVINCIA DE AMBO - HUANUCO”

PROYECTO:

UBICACION : LOCALIDAD DE COCONAN, DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO - HUANUCO

MUNICIPALIDAD DISTRITAL DE
PROPIETARIO: CONCHAMARCA

SOLICITA: ING JUAN CARLOS VALLADARES ROJAS

CANTERA CONCHAMARCA ESTRATOS: E-1 NIV. FREATICO : 1.00 M

DETALLE : CANTERA PARA AGREGADO

PROFUNDIDAD : 1.50 M UBICACIÓN: LOCALIDAD DE COCONAN

FECHA: JUNIO DEL 2023

PERFIL ESTRATIGRAFICO
CLASIFICACION
ESPESOR ESTRATO SIMBOLO DESCRIPCION PANEL FOTOGRAFICO
SUCS AASHTO
Arena mal graduada

2.00m E- 1 SP A-1-b ( 1 )
con grava

NF
 “CREACION DE LOS SERVICIONS DEPORTIVOS Y RECREATIVO EN LA
POBLADO DE COCONAN DEL DISTRITO DE CONCHAMARCA PROVINCIA
DE AMBO - HUANUCO”
PROYECTO:

LOCALIDAD DE COCONAN, DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO -

UBICACION :
HUANUCO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE CONCHAMARCA
SOLICITA: ING JUAN CARLOS VALLADARES ROJAS
CANTERA CONCHAMARCA
UBICACIÓN: LOCALIDAD DE COCONAN
POTENCIA : 50000M3
FECHA: JUNIO DEL 2023

ABSORCION DE AGREGADO FINO

Nº ENSAYO 01 02 03 04
PESO HUMEDO + VASIJA 1032.60 1041.00 1135.00 1203.00
PESO SECO + VASIJA 1027.00 1034.00 1127.00 1194.00
PESO DE LA VASIJA 334.00 336.00 324.00 384.50
PESO DEL AGUA 5.60 7.00 8.00 9.00
PESO DE LOS SOLIDOS 693.00 698.00 803.00 809.50
HUMEDAD DE ABSORCION 0.81 1.00 1.00 1.11
ABSORCION 0.98%

ABSORCION DE AGREGAFDO GRUESO

Nº ENSAYO 01 02 03 04
PESO HUMEDO + VASIJA 1368.00 1091.90 1175.50 1244.40
PESO SECO + VASIJA 1360.30 1087.00 1171.00 1238.00
PESO DE LA VASIJA 334.60 330.50 334.10 341.20
PESO DEL AGUA 7.70 4.90 4.50 6.40
PESO DE LOS SOLIDOS 1025.70 756.50 836.90 896.80
HUMEDAD DE ABSORCION 0.75 0.65 0.54 0.71
ABSORCION 0.66%
 “CREACION DE LOS SERVICIONS DEPORTIVOS Y RECREATIVO EN LA
POBLADO DE COCONAN DEL DISTRITO DE CONCHAMARCA PROVINCIA
DE AMBO - HUANUCO”

PROYECTO:

LOCALIDAD DE COCONAN, DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO -

UBICACION :
HUANUCO
MUNICIPALIDAD DISTRITAL DE
PROPIETARIO: CONCHAMARCA
SOLICITA: ING JUAN CARLOS VALLADARES ROJAS
CANTERA CONCHAMARCA
PROFUNDIDAD : 1.50 M
FECHA: JUNIO 2023

PESO UNITARIO SUELTO SECO - NTP 400.017

MUESTRA Unid. M-1 M-2 M-3 M-4
Peso seco del agregado grueso + recipiente gr. 9806.00 9799.00 9745.00 9678.30
Peso del recipiente gr. 5981.00 5981.00 5981.00 5981.00
Volumen de recipiente cm3. 2124.00 2124.00 2124.00 2124.00
Peso del agregado grueso gr. 3825.00 3818.00 3764.00 3697.30
Peso unitario suelto seco Kg/m3. 1800.85 1797.55 1772.13 1740.73

Peso Unitario Compacto seco 1777.81 Kg/m3.

 “CREACION DE LOS SERVICIONS DEPORTIVOS Y RECREATIVO EN LA
POBLADO DE COCONAN DEL DISTRITO DE CONCHAMARCA PROVINCIA
DE AMBO - HUANUCO”

PROYECTO:

LOCALIDAD DE COCONAN, DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO

UBICACION :
HUANUCO
MUNICIPALIDAD DISTRITAL DE
PROPIETARIO: CONCHAMARCA
SOLICITA: ING JUAN CARLOS VALLADARES ROJAS
CANTERA CONCHAMARCA
PROFUNDIDAD : 1.50 M
FECHA: JUNIO DEL 2023

PESO UNITARIO COMPACTO SECO - NTP 400.017

MUESTRA Unid. M-1 M-2 M-3 M-4
Peso seco del agregado grueso + recipiente gr. 10011.30 9987.10 9918.00 9936.20
Peso del recipiente gr. 5981.00 5981.00 5981.00 5981.00
Volumen de recipiente cm3. 2124.00 2124.00 2124.00 2124.00
Peso del agregado grueso gr. 4030.30 4006.10 3937.00 3955.20
Peso unitario suelto seco Kg/m3. 1897.50 1886.11 1853.58 1862.15

Peso Unitario Compacto seco 1874.84 Kg/m3.

 “CREACION DE LOS SERVICIONS DEPORTIVOS Y RECREATIVO EN LA
POBLADO DE COCONAN DEL DISTRITO DE CONCHAMARCA
PROVINCIA DE AMBO - HUANUCO”

PROYECTO:

LOCALIDAD DE COCONAN, DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO -

HUANUCO
UBICACION :

PROPIETARIO
: MUNICIPALIDAD DISTRITAL DE CONCHAMARCA
SOLICITA: ING JUAN VALLADARES ROJAS
CANTERA : CONCHAMARCA
FECHA: JUNIO DEL 2023

ENSAYO DE LOS
ANGELES
ASTM C-131
AASHTO T-96

TIPO DE
ENSAYO : A

PESO ANTES DEL ENSAYO 5000.00 Gr.

PESO DESPUES DEL ENSAYO 3625.30 Gr.

DESGASTE LOS ANGELES 27.49% %

 “CREACION DE LOS SERVICIONS DEPORTIVOS Y RECREATIVO EN LA
POBLADO DE COCONAN DEL DISTRITO DE CONCHAMARCA PROVINCIA
DE AMBO - HUANUCO”

PROYECTO:

LOCALIDAD DE COCONAN , DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO -

HUANUCO
UBICACION :

PROPIETARIO: MUNICIPALIDAD DISTRITAL DE COCHAMARCA

SOLICITA: ING JUAN CARLOS VALLADARES ROJAS
CANTERA CONCHAMARCA
UBICACIÓN: LOCALIDAD DE COCONAN
POTENCIA : 5000M3
FECHA: JUNIO DEL 2023
D MEZCLA PARA : 140Kg/Cm2
MATERIALES
CEMENTO : Portlad STM, Tipo I, Marca "Andino"
AGREGADO HORMIGÓN : Proveniente de la Cantera
CONCHAMARCA

DATOS DE LABORATORIO

Peso Especifico del Cemento : : 3.15

Rsistencia del concreto fc 140.00 :
kg/cm2
AGREGADOS AGREGADO HORMIGÓN

Gravedad Especifica : :
2.60
Modulo de Fineza : :
3.09
% Absorción :
0.92
% Humedad :
1.12
P.U. Suelto Hormigón :
1550.00
P.U. Compacto Hormigón :
1874.84
VALORES DE DISEÑO

Tamaño Máximo :
1 1/2" "
Asentamiento "SLUMP" :
3" "
Relación A/C :
0.58 %
Aire Atrapado :
0.01 %
Agregado Hormigón :
1812.86 Kg
VOLÚMENES ABSOLUTOS DE LOS AGREGADOS

Cemento 0.10
:
m3.
Agua : 19.00% 0.19
:
m3.
Aire atrapado : 0.01% : 0.01
:
m3.
Agreg. Hormigón : 69.67% 0.70
:
m3.
1.00 m3.
CANTIDAD DE MATERIALES POR m3.

Cemento : :
299.00 kg
Agua : :
200.00 lt.
Agregado Hormigón : :
575.00 kg.
Piedra Chancada 1950.00 Kg.

EXPRESIÓN DE LAS PROPORCIONES EN PESO

CEMENTO HORMIGON AGUA

1.00 1.93 200

CANTIDAD DE MATERIALES POR BOLSA

Cemento : 42.50 : 42.50 kg

Agua : 200 lt.
Agregado Hormigón : 1.93 kg.
Piedra Chancada : . : 4.20 Kg.
DOSIFICACIÓN EN VOLUMEN

Cemento :
1.00 p3.
Agua :
0.15 p3.
Agregado Hormigón :
0.45 p3.
Piedra Chancada 0.83

BOLSAS DE CEMENTO POR m3. : 7.02 bolsas.

 “CREACION DE LOS SERVICIONS DEPORTIVOS Y RECREATIVO EN LA
POBLADO DE COCONAN DEL DISTRITO DE CONCHAMARCA PROVINCIA
DE AMBO - HUANUCO”

PROYECTO:

LOCALIDAD DE COCONAN, DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO -

HUANUCO
UBICACION :

PROPIETARIO: MUNICIPALIDAD DISTRITAL DE CONCHAMARCA

SOLICITA: ING JUAN CARLOS VALLADARES ROJAS
CANTERA CONCHAMARCA
UBICACIÓN: LOCALIDAD DE COCONAN
POTENCIA : 5000M3
FECHA: JUNIO DEL 2023
D MEZCLA PARA : 175Kg/Cm2

MATERIALES

CEMENTO : Portlad STM, Tipo I, Marca "Andino"

AGREGADO HORMIGÓN : Proveniente de la Cantera CONCHAMARCA

DATOS DE LABORATORIO

Peso Especifico del Cemento : : 3.15

Rsistencia del concreto fc 175.00 :
kg/cm2
AGREGADOS AGREGADO HORMIGÓN

Gravedad Especifica : :
2.60
Modulo de Fineza : :
3.09
% Absorción :
0.92
% Humedad :
1.12
P.U. Suelto Hormigón :
1550.00
P.U. Compacto Hormigón :
1950.00
VALORES DE DISEÑO

Tamaño Máximo :
1 1/2" "
Asentamiento "SLUMP" :
3" "
Relación A/C :
0.60 %
Aire Atrapado :
0.01 %
Agregado Hormigón :
1776.26 Kg

VOLÚMENES ABSOLUTOS DE LOS AGREGADOS

Cemento 0.12 :
m3.
Agua : 19.00% 0.22 :
m3.
Aire atrapado : 0.01% : 0.02 :
m3.
Agreg. Hormigón : 68.27% 0.46 :
m3.

082 m3.

CANTIDAD DE MATERIALES POR m3.

Cemento : :
367.00 kg
Agua : :
223.00 lt.
Agregado Hormigón : :
466.00 kg.
Piedra Chancada 1254.00 kg

EXPRESIÓN DE LAS PROPORCIONES EN PESO

CEMENTO HORMIGON AGUA

 1.00 4.81 0.50
CANTIDAD DE MATERIALES POR BOLSA

Cemento : 42.50 : 42.50 kg

Agua : 223.00 lt.
Agregado Hormigón : 466.00 kg.
Piedra Chancada : . : 1254.00 kg

DOSIFICACIÓN EN VOLUMEN

Cemento :
1.00 p3.
Agua :
0.15 p3.
Agregado Hormigón :
0.45 p3.
Piedra Chancada 0.83 P3

BOLSAS DE CEMENTO POR m3. : 8.63 bolsas.

 “CREACION DE LOS SERVICIONS DEPORTIVOS Y RECREATIVO EN LA
POBLADO DE COCONAN DEL DISTRITO DE CONCHAMARCA PROVINCIA
DE AMBO - HUANUCO”

PROYECTO:

LOCALIDAD DE COCONAN, DISTRITO DE CONCHAMARCA, PROVINCIA DE AMBO -

UBICACION :
HUANUCO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE CONCHAMARCA
SOLICITA: ING JUAN CARLOS VALLADARES ROJAS
CANTERA CONCHAMARCA
UBICACIÓN: LOCALIDAD DE COCONAN
POTENCIA : 6000M3
FECHA: JUNIO DEL 2023
D MEZCLA PARA : 210Kg/Cm2
MATERIALES
CEMENTO : Portlad STM, Tipo I, Marca "Andino"
AGREGADO HORMIGÓN : Proveniente de la Cantera CONCHAMARCA

DATOS DE LABORATORIO

Peso Especifico del Cemento : : 3.15

Rsistencia del concreto fc 210.00 : kg/cm2
AGREGADOS AGREGADO HORMIGÓN

Gravedad Especifica : : 2.62

Modulo de Fineza : : 3.09
% Absorción : 0.92
% Humedad : 1.12
P.U. Suelto Hormigón : 1550.00
P.U. Compacto Hormigón : 1950.00
VALORES DE DISEÑO

Tamaño Máximo : 1 1/2" "

Asentamiento "SLUMP" : 3" "
Relación A/C : 0.57 %
Aire Atrapado : 0.01 %
Agregado Hormigón : 1739.67 Kg
VOLÚMENES ABSOLUTOS DE LOS AGREGADOS

Cemento : 0.13 m3.

Agua : 1
9.
00% :
0.22 m3.
Aire atrapado : 0.01% : : 0.02 m3.
Agreg. Hormigón : 6
6.
86% :
0.46 m3.
0.84 m3.
CANTIDAD DE MATERIALES POR m3.

Cemento : : 396.00 kg
Agua : : 230.00 lt.
Agregado Hormigón : : 425.00 kg.
Piedra Chancada 1254.00 kg
EXPRESIÓN DE LAS PROPORCIONES EN PESO

CEMENTO HORMIGON AGUA

1.00 4.20 0.45

CANTIDAD DE MATERIALES POR BOLSA

Cemento : 42.50 :
42.50 kg
Agua : 230 lt.
Agregado Hormigón : 425 kg.
Piedra Chancada : 1254 kg
DOSIFICACIÓN EN VOLUMEN

Cemento : 1.00 p3.

Agua : 0.40 p3.
Agregado Hormigón : 1.07 p3.
Piedra Chancada 3.16 P3.

BOLSAS DE CEMENTO POR m3. : 9.33 bolsas.
