DIAC
¿Qué es?

Contacto

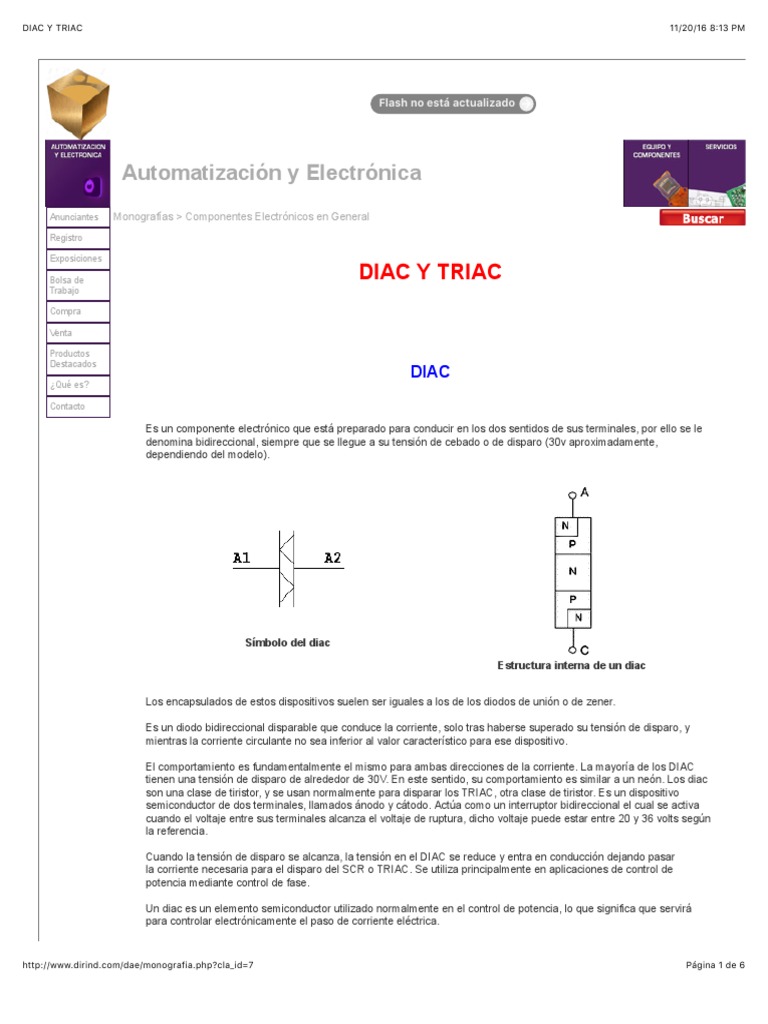

Es un componente electrónico que está preparado para conducir en los dos sentidos de sus terminales, por ello se le
denomina bidireccional, siempre que se llegue a su tensión de cebado o de disparo (30v aproximadamente,
dependiendo del modelo).

Símbolo del diac

Estructura interna de un diac

Los encapsulados de estos dispositivos suelen ser iguales a los de los diodos de unión o de zener.

Es un diodo bidireccional disparable que conduce la corriente, solo tras haberse superado su tensión de disparo, y
mientras la corriente circulante no sea inferior al valor característico para ese dispositivo.

El comportamiento es fundamentalmente el mismo para ambas direcciones de la corriente. La mayoría de los DIAC
tienen una tensión de disparo de alrededor de 30V. En este sentido, su comportamiento es similar a un neón. Los diac
son una clase de tiristor, y se usan normalmente para disparar los TRIAC, otra clase de tiristor. Es un dispositivo
semiconductor de dos terminales, llamados ánodo y cátodo. Actúa como un interruptor bidireccional el cual se activa
cuando el voltaje entre sus terminales alcanza el voltaje de ruptura, dicho voltaje puede estar entre 20 y 36 volts según
la referencia.

Cuando la tensión de disparo se alcanza, la tensión en el DIAC se reduce y entra en conducción dejando pasar
la corriente necesaria para el disparo del SCR o TRIAC. Se utiliza principalmente en aplicaciones de control de
potencia mediante control de fase.

Un diac es un elemento semiconductor utilizado normalmente en el control de potencia, lo que significa que servirá
para controlar electrónicamente el paso de corriente eléctrica.

http://www.dirind.com/dae/monografia.php?cla_id=7 Página 1 de 6
DIAC Y TRIAC 11/20/16 8(13 PM

Principio de operación y curva característica

La operación del DIAC consiste fundamentalmente en llevar la estructura NPN hasta un voltaje de ruptura equivalente
al del transistor bipolar. Debido a la simetríade construcción de este dispositivo, la ruptura puede ser en ambas
direcciones y debe procurarse que sea la misma magnitud de voltaje. Una vez que el dispositivo empieza a conducir
corriente sucede un decremento en el voltaje de ruptura , presentando una región de impedancia negativa (si se
sigue aumentando la corriente puede llegar hasta la segunda ruptura), entonces se logra que el dispositivo maneje
corrientes muy grandes.

Figura 1. Curva característica del diac

Como se ilustra en la figura 1, en este dispositivo se tiene siempre una pendiente negativa, por lo cual no es aplicable
el concepto de corriente de sustentación.

La conducción ocurre en el DIAC cuando se alcanza el voltaje de ruptura, con cualquier polaridad, a través de las dos
terminales. La curva de la figura 1 ilustra esta característica. Una vez que tiene lugar la ruptura, la corriente fluye en
una dirección que depende de la polaridad del voltaje en las terminales. El dispositivo se apaga cuando la corriente cae
abajo del valor de retención

Fabricación

La fabricación de los diacs se basa en unir materiales cristalinos semiconductores positivados y negativa dos, como el
silicio y el germanio, después de un tratamiento específico. Para que los materiales cristalinos sean semiconductores,
se les dopa (introducen su interior) con partículas negativas o positivas, según se requiera convertir el cristal
semiconductor en negativo o positivo.

http://www.dirind.com/dae/monografia.php?cla_id=7 Página 2 de 6
DIAC Y TRIAC 11/20/16 8(13 PM

Características generales y aplicaciones

Se emplea normalmente en circuitos que realizan un control de fase de la corriente del TRIAC, de forma que solo
se aplica tensión a la carga durante una fracción de ciclo de la alterna. Estos sistemas se utilizan para el control de
iluminación con intensidad variable, calefacción eléctrica con regulación de temperatura y algunos controles de
velocidad de motores.

La forma más simple de utilizar estos controles es empleando el circuitorepresentado en la Figura 2, en que la
resistencia variable R carga el condensador C hasta que se alcanza la tensión de disparo del DIAC, produciéndose a
través de él la descarga de C, cuya corriente alcanza la puerta del TRIAC y le pone en conducción. Este mecanismo
se produce una vez en el semi ciclo positivo y otra en el negativo. El momento del disparo podrá ser ajustado con el
valor de R variando como consecuencia el tiempo de conducción del TRIAC y, por tanto, el valor de la tensión media
aplicada a la carga, obteniéndose un simple pero eficaz control de potencia.

Figura 2. Disparo de un TRIAC mediante un DIAC

Otras diferentes aplicaciones de este dispositivo semiconductor son:

Controles de relevador.
Circuitos de retardo de tiempo.
Fuentes de alimentación regulada.
Interruptores estáticos.
Controles de motores.
Recortadores.
Inversores.
Ciclo-conversores.
Cargadores de baterías.
Circuitos de protección.
Controles de calefacción.
Controles de fase.

Tipos de DIAC

DIAC de tres capas:

Es similar a un transistor bipolar sin conexión de base y con las regiones de colector y emisor iguales y muy dopadas.
El dispositivo permanece bloqueado hasta que se alcanza tensión de avalancha en la unión del colector. Esto inyecta
corriente en la base que vuelve el transistor conductor, produciéndose un efecto regenerativo. Al ser un dispositivo
simétrico, funciona igual en ambas polaridades, intercambiando el emisor y colector sus funciones.

DIAC de cuatro capas:

http://www.dirind.com/dae/monografia.php?cla_id=7 Página 3 de 6
DIAC Y TRIAC 11/20/16 8(13 PM

Consiste en dos diodos Shockley conectados en anti paralelo, lo que le da la característica bidireccional. Su aplicación
tiene como dispositivo de disparo bidireccional para el TRIAC.

TRIAC

El TRIAC es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a
una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión
o al disminuir la corriente por debajo del valor de mantenimiento. El TRIAC puede ser disparado independientemente
de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.

Características generales

La corriente puede pasar en ambas direcciones.

Adecuados para convertidores de conmutación forzada en aplicaciones de potencia intermedia y alta.
Control del encendido por corriente de puerta (pulso). No es posible apagarlo desde la puerta.
Pueden apagarse con un pulso de señal negativo.

Cuando el TRIAC conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de una terminal a la otra,
dependiendo la dirección de flujo de la polaridad del voltaje externo aplicado. Cuando el voltaje es más positivo en MT2
(ver Figura 1), la corriente fluye de MT2 a MT1 en caso contrario fluye de MT1 a MT2. En ambos casos el TRIAC se
comporta como un interruptor cerrado. Cuando el TRIAC deja de conducir no puede fluir corriente entre las terminales
principales sin importar la polaridad del voltaje externo aplicado por tanto actúa como un interruptor abierto.

Debe tenerse en cuenta que si se aplica una variación de tensión importante al TRIAC (dv/dt) aún sin conducción
previa, el TRIAC puede entrar en conducción directa.

Figura 3. Símbolo del TRIAC y si circuito equivalente

Dispositivo capaz de soportar las potencias más elevadas. Único dispositivo capaz de soportar 4000 Amp y
7000 Volt.
Frecuencia máxima de funcionamiento baja, ya que se sacrifica la velocidad (vida media de los portadores
larga) para conseguir una caída en conducción lo menor posible. Su funcionamiento se centra en aplicaciones
a frecuencia de red.

Curva característica

Si la terminal MT2 es positiva con respecto a la terminal MT1 el TRIAC puede encenderse aplicando una señal positiva
entre la compuerta gate y la terminal MT1. (Ve+). Si la terminal MT2 es negativa con respecto a MT1 se enciende
aplicando una señal negativa entre gate y MT1.

http://www.dirind.com/dae/monografia.php?cla_id=7 Página 4 de 6
DIAC Y TRIAC 11/20/16 8(13 PM

Figura 4. Curva característica del TRIAC

Figura 5. Unión del TRIAC y circuito equivalente

Métodos de endencido

Debido a que el TRIAC posee dos ánodos denominados (MT1 y MT2) y una compuerta G, la polaridad de la compuerta
y la polaridad del ánodo 2, se mide con respecto al ánodo 1. Puede dispararse desde el cuadrante I o III. A los tipos de
disparos se les denominan, I (+), I (-), III (+), III (-).

Disparo cuadrante I (+)

En este tipo de disparo la polaridad del ánodo MT2 y la de la compuerta son positivas, con respecto al ánodo MT1.
Este método es el más común. La corriente de compuerta circula internamente hasta MT1, en parte por la unión P2N2
y en parte por la zona P2. Se observa como la corriente pasa por la ruta desde MT2 de: P1N1 y P2N2 para llegar a
MT1. (Ver figura 5).

http://www.dirind.com/dae/monografia.php?cla_id=7 Página 5 de 6
DIAC Y TRIAC 11/20/16 8(13 PM

Disparo cuadrante III (-)

En este tipo de disparo es aquel en quela tensión del ánodo MT2 y la tensión de la compuerta son negativos con
respecto a MT1.Esto hace que el TRIAC conduzca desde MT1 ésta MT2 pasando por la rutaP2N1P1N4.

Disparo cuadrante I (-)

En este tipo de disparo la polaridad del ánodo MT2 es positiva con respecto al ánodo MT1, mientras que la compuerta.
Tiene una polaridad negativa con respecto al ánodo MT1. El TRIAC conduce del ánodo MT2 al MT1 pasando
inicialmente por la ruta P1N1P2N3, y después por la ruta principal P1N1P2N2

Disparo del cuadrante III (+).

En este modo la tensión del ánodo MT2 es negativa con respecto a la del ánodo MT1 y la tensión de disparo de la
compuerta es positiva con respecto al ánodo MT1. Este método conduce por la ruta P2N1P1N4 de MT1 hacia MT2.

Aplicaciones

Su versatilidad lo hace ideal para el control de corrientes alternas.

Una de ellas es su utilización como interruptor estático ofreciendo muchas ventajas sobre los interruptores
mecánicos convencionales y los relés.
Funciona como interruptor electrónico y también a pila.
Se utilizan TRIACs de baja potencia en muchas aplicaciones como atenuadores de luz, controles de velocidad
para motores eléctricos, y en los sistemas de control computarizado de muchos elementos caseros. No
obstante, cuando se utiliza con cargas inductivas como motores eléctricos, se deben tomar las precauciones
necesarias para asegurarse que el TRIAC se apaga correctamente al final de cada semiciclo de la onda de
corriente alterna.

Fuentes:
Marino, Santiago. (2010). DIAC. Disponible en: http://es.scribd.com/doc/17922312/Diac [Julio 22, 2014,]
El diac, Disponible en: http://www.electronicafacil.net/tutoriales/El-diac.php [Julio 22, 2014]
Lima, G., Méndez, R., Rojas, A. (2013). El Triac. Disponible en: http://www.monografias.com/trabajos14/triac/triac.shtml [Julio 30, 2014]
López, F.(2013) . SCR, TRIAC y DIAC. Disponible en: http://es.slideshare.net/fabian910120/scr-triac-y-diac [Agosto 1, 2014]
