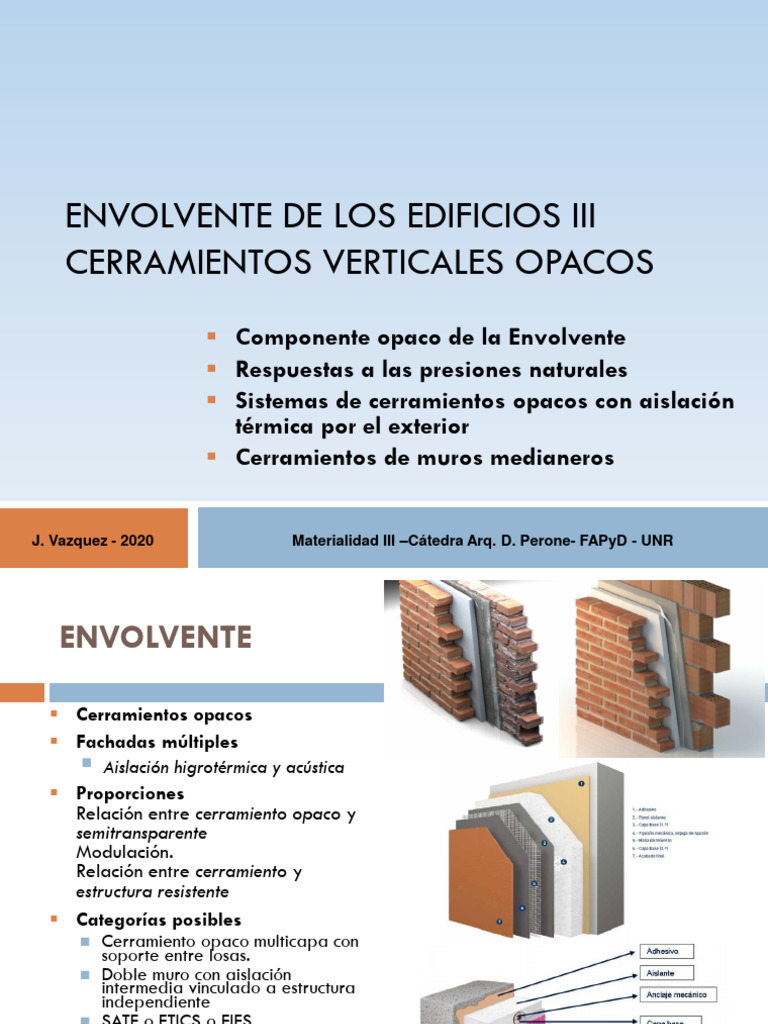

ENVOLVENTE DE LOS EDIFICIOS III
CERRAMIENTOS VERTICALES OPACOS
Componente opaco de la Envolvente
Respuestas a las presiones naturales
Sistemas de cerramientos opacos con aislación
térmica por el exterior
Cerramientos de muros medianeros
J. Vazquez - 2020 Materialidad III –Cátedra Arq. D. Perone- FAPyD - UNR
ENVOLVENTE
Cerramientos opacos
Fachadas múltiples
Aislación higrotérmica y acústica
Proporciones
Relación entre cerramiento opaco y
semitransparente
Modulación.
Relación entre cerramiento y
estructura resistente
Categorías posibles
Cerramiento opaco multicapa con
soporte entre losas.
Doble muro con aislación
intermedia vinculado a estructura
independiente
SATE o ETICS o EIFS
Fachada ventilada, soportado por
sub-estructura
Ord. 8757 Aspectos Higrotérmicos
Paredes exteriores 0,74 W/m2K
Sistema SATE ó ETICS
ó EIFS
Ventajas
Reducción de los puentes térmicos
Un cambio del espesor del cerramiento o de los
materiales empleados.
sin
La penetración completa o parcial de elementos
constructivos con diferente conductividad.
La diferencia entre el área externa e interna del
elemento, etc., que conlleva una disminución de la
resistencia térmica respecto al resto del cerramiento.
Disminución de oscilaciones térmicas
Rehabilitación con Sistema SATE o ETICS o EIFS
Rehabilitación con Sistema SATE o ETICS o EIFS
Envolvente multicapa
SATE de Lana mineral
CAMPOS DE APLICACIÓN
Cerramiento de edificios tanto para obra nueva como para
rehabilitación energética, con un alto nivel de aislamiento
térmico y acústico, cuantificable en función de los espesores de
los aislantes de Lana Mineral implementados en el sistema.
VENTAJAS
Mejora la eficiencia energética del edificio
Espesor más reducido de aislamiento en el SATE, al incorporar
la propia fachada ligera el aislante de Lana Mineral
Elimina los puentes térmicos lineales, como frentes de losa,
pilares u otros elementos estructurales
Limita las variaciones de temperatura interior en el edificio
Minimiza el riesgo de condensaciones intersticiales y las
pérdidas térmicas
Transfiere el punto potencial de condensación fuera dela
estructura del edificio
Optimiza el aprovechamiento de la inercia térmica
Aporta un elevado nivel de aislamiento acústico
Contribuye a la protección pasiva frente al fuego
Envolvente multicapa
SATE de Lana mineral
Aislación acústica
70 mm de Ultracoustic y 80 mm de Panel FKD-S
nivel RA de aislamiento acústico a ruido aéreo
de 55,8 dBA.
130 mm de FKD-S el nivel RA es de 59,7 dBA.
Protección del fuego
(R- REI- EI) 60
(R capacidad portante, E Integridad, I aislamiento)
Soluciones posibles de los cerramientos medianeros
Espuma rígida de poliuretano proyectada
Pintura impermeable
Tabique pluvial (Placas de fibrocemento o plancha prelacada fijadas al muro soporte directamente
o a través de una estructura portante formada por perfiles omega creando una cámara ventilada)
Sistema SATE o ETICS (Sistema de aislamiento térmico por el exterior
El tabique pluvial como medianera
El tabique pluvial es una forma de revestimiento exterior
del muro medianero para evitar infiltraciones de
humedad y proporcionar un buen aislamiento térmico.
La medianera es un parámetro vertical compartido, total
o parcialmente, por dos edificios colindantes, que
cumple la función de separación.
Normalmente permanecen ocultas entre dos edificios y
solo quedan expuestas cuando uno de ellos es derribado
o cuando son de diferentes alturas. En este caso, cuando
los dos edificios no presentan la misma altura, el
diseño del edificio más alto debe rematar la medianera
con un tabique pluvial para evitar la filtración de agua.
El tabique pluvial garantiza el aislamiento y la
impermeabilización de la pared medianera exterior del
edificio. Sistema constructivo de rápida colocación.
Contribuye al aislamiento térmico, protege de la
humedad y mejora la vida útil y el mantenimiento.
El tabique pluvial como medianera
El tabique pluvial surge, hace unos treinta años, para dar respuesta a las
filtraciones originadas en las medianeras. Lo que inicialmente surgió para evitar
las filtraciones de agua, posteriormente ha evolucionado para contribuir
al aislamiento térmico.
El tabique pluvial está compuesto por:
Placas de fibrocemento o plancha prelacada fijadas al muro soporte
directamente o a través de una estructura portante, mediante esta estructura
portante formada por perfiles omega se crea una cámara ventilada, que
contribuye a reducir los efectos negativos de los agentes externos y de la
humedad, permitiendo minimizar el sobrecalentamiento en verano, facilitando
la transpiración de la pared y evitando las condensaciones.
Aislamiento adherido a la cara externa del muro soporte, que aporta una
mejora térmica y acústica, evitando los posibles puentes térmicos.
Gracias a la variedad de colores y acabados que se encuentra en el mercado
en la actualidad, se han convertido en elementos decorativos de las fachadas
laterales.
El tabique pluvial como medianera
Tipos de materiales: Los más usuales utilizados en la actualidad son:
Placa asfáltica 10 ondas de perfil ondulado y color negro, a base de fibras minerales y
vegetales saturadas con una emulsión bituminosa a altas temperaturas.
Placas bajo teja de fibrocemento sin amianto, de perfil ondulado y color natural
Placas grecadas de acero galvanizado, de 0,6 mm de espesor, con nervios cada 14 a 17 cm,
acabado prelacado en color estándar.
La calidad de los elementos empleados en la construcción del tabique pluvial determinará el
éxito del mismo y el confort interior. Además de impermeabilizar, si colocamos aislamiento
con EPS o XPS, lana de roca o lana de vidrio entre la placa y la pared podremos
mejorar las condiciones térmicas y acústicas.
Tipos de fijación: Podemos encontrar tres tipos de fijación:
Fijación directa mediante tornillos galvanizados con taco de plástico y arandela plomo o
hierro.
Fijación sobre rastreles de madera. Se fijará el rastrel al muro de ladrillos mediante clavos
de acero y posteriormente la placa elegida se fijará al rastrel con clavos con cabeza de PVC.
Fijación sobre rastreles metálicos de chapa galvanizada, mediante tornillos de rosca-chapa,
para fijación de placas sobre rastrel metálico.
El tabique pluvial como medianera
Proceso de ejecución
Se prevé la instalación de un andamio colgado en la medianera. Habrá que tener
previsto estudios de seguridad e higiene para evitar accidentes.
Se comprobará que la superficie soporte que va a recibir los elementos de fijación
del conjunto (ya sea rastreles o fijación directa) presenta condiciones adecuadas al
sistema en cuanto a que no exista material suelto y no consolidado, limpieza del
soporte y nivelación del mismo (sería conveniente que la medianera base estuviera
revocada).
Se deberá hacer un replanteo de la situación de los rastreles a colocar y así tener
previsto las dimensiones de las placas a colocar.
Corte y presentación de las placas del tabique pluvial.
La disposición de las placas será en hiladas solapadas y se ejecutarán en sentido
ascendente, teniendo en cuenta finalmente los remates laterales y superiores con
piezas especiales.
No es conveniente ejecutar el tabique pluvial con condiciones ambientales adversas.
Bibliografía
Knauf, DTS_WE32_es_Aquapanel-[Link]
58_monografico-sate-fase-2_v5.pdf
Hydro Building Systems, DISEÑO DE FACHADAS LIGERAS.
Diseño de fachadas ligeras. Manual de introducción al proyecto arquitectónico_2005.pdf
[Link]
[Link]
Montero Fernández de Bobadilla, Eduardo. MANUAL BÁSICO. Fachadas ventiladas y aplacados.
Requisitos constructivos y estanqueidad. Gestión de Calidad en la Edificación. Consejería de Obras
Públicas, Vivienda y Transportes. Comunidad Autónoma de la Región de Murcia. Abril, 2007.
[Link]
os_ESPESORES_M%C3%8DNIMOS_RECOMENDADOS_PARA_PLACAS_DE_REVESTIMIENTO_EN_PIEDRA
_NATURAL_DE_EXTERIORES
VASQUEZ, Claudio; PRIETO, Alejandro. La fachada ventilada. ARQ (Santiago), Santiago, n. 84, p. 102-
105, agosto 2013. Disponible en <[Link]
69962013000200016&lng=es&nrm=iso>. accedido en 12 mayo 2020.
[Link]
Zapata Poyatos, Miguel Angel LA FACHADA VENTILADA. Su Estudio y Posibilidades. AQUITECTURA
TECNICA, Proyecto Final. 2012
[Link]
