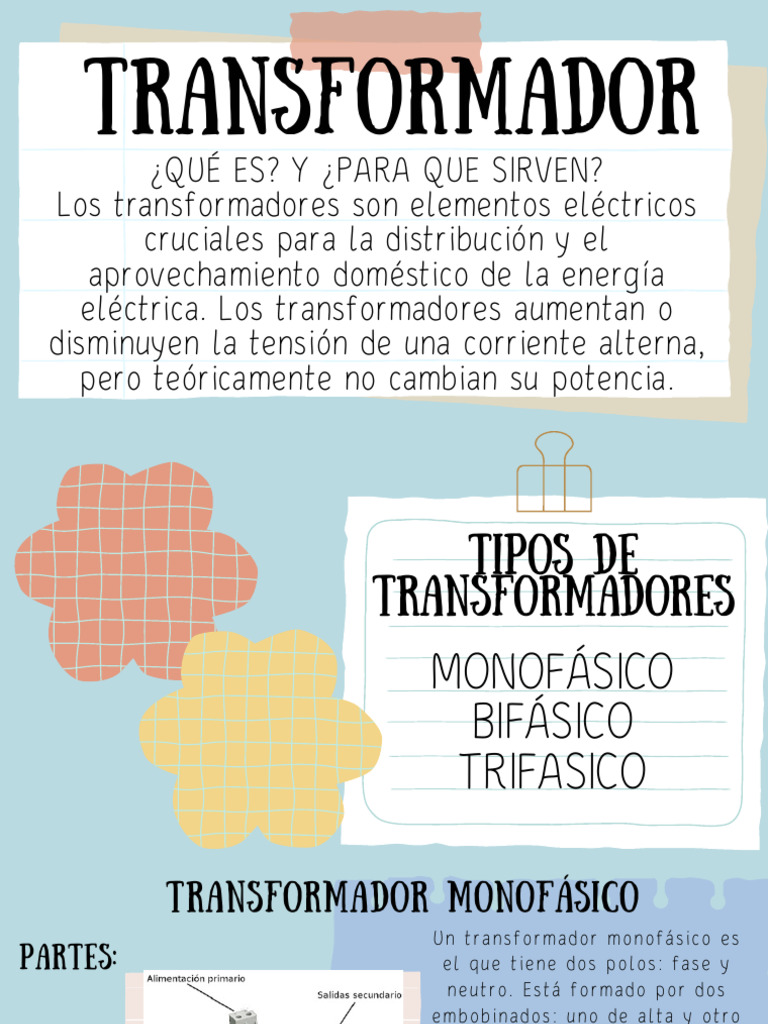

TRANSFORMADOR

¿QUÉ ES? Y ¿PARA QUE SIRVEN?

Los transformadores son elementos eléctricos
cruciales para la distribución y el
aprovechamiento doméstico de la energía
eléctrica. Los transformadores aumentan o
disminuyen la tensión de una corriente alterna,
pero teóricamente no cambian su potencia.
 TIPOS DE
TRANSFORMADORES

MONOFÁSICO
BIFÁSICO
TRIFASICO
 transformador monofásico
U n t r a n s f o r ma d o r mo n o f á s i c o e s
partes: el que tiene dos polos: fase y
n e u t r o . E s t á f o r ma d o p o r d o s
e mb o b i n a d o s : u n o d e a l t a y o t r o
de baja.
S o n u t i l i z a d o s c o mo má q u i n a s
para la variación y el control de
la red eléctrica ya que son
adecuados para realizar cambios
de tensión en circuitos de
corriente alterna y para
garantizar un buen filtro de
a r mó n i c o s y a i s l a mi e n t o g a l v á n i c o
CARACTERISTICAS
DEL
TRANSFORMADOR
MONOFÁSICO
Algunas de las características del transformador
monofásico incluye:
Nivel de aislamiento: 2.5 KV.
Tipo: Seco.
Tensión de entrada: 220 V, 380 V, 440 V y a
pedido.
Tensión de salida: 110, 220 V y a pedido.
Altitud de operación: Hasta 4800 m.s.n.m.
Potencia nominal: Desde 20VA hasta 15KVA
Transformador El transformador bifásico tiene dos fases y
bifásico un neutro, por lo que cuentan con 4
embobinados: dos de alta y dos de baja. Es
partes: común encontrarlos en instalaciones
comerciales o en aplicaciones especiales.

Es un equipo habilitado para obtener su

fuente de alimentación en lasredes de
distribución aérea. Está diseñado para ser
instalado en poste o enuna estructura
similar y puede fabricarse en tipo normal o
costa, según lasnecesidades del usuario.
Opera en el secundario a 3F-4H con la fase adicional
generada.
»El equipo puede fabricarse en cualquier capacidad solicitada
por el usuario,desde 15 hasta 150 kVA.
»Opera en cualquier voltaje de media tensión como 13,2 kV; CARACTERISTICAS
23 kV; 33 kVy 34,5 kV.
»Nivel Básico de Aislamiento al Impulso (N.B.A.I) de 95 hasta DEL
150 kV.
»Frecuencia de operación estándar a 60 Hz. TRANSFORMADOR
»Altitud de operación estándar 2 300 m s. n. m.
»Conexión Prisma - Estrella.
»puede disponerse en clima normal o cálido con aisladores
BIFÁSICO
aplicables parazonas de alta contaminación.
»Clase de enfriamiento ONAN (autoenfriado en aceite
mineral).
 »Instalación y distribución de energía rápida y
confiable.
»Ahorro en la inversión inicial.
»Versatilidad de electrificación tanto en

ventajas:
sistemas rurales y urbanos.
»Energía trifásica a través de una fuente
bifásica.
»Valores de eficiencia energética superiores a
los equipos trifásicosconvencionales.
»En redes existentes trifásicas puede
interconectarse a dos líneas vivas,manteniendo
constante una fase fuera de operación. Lo
anterior facilitamaniobras de mantenimiento, y
también como sistema de restablecimientode
energía inmediato en caso de presentarse falla
en una fase activa
TRANSFORMADOR PARTES:
TRIFÁSICO
Es un dispositivo que permite
elevar o disminuir el voltaje en un
circuito por medio de un campo
magnético, manteniendo una misma
potencia, también se puede usar
para aislar eléctricamente un
circuito.
 Es muy relevante hablar sobre las
características del transformador eléctrico
trifásico por lo cual se va a conocer las
características para los transformadores
comerciales para su determinada aplicación:
⦁ Potencia nominal asignada en KVA
caracteristicas: ⦁ Tensión Primaria y Secundaria
⦁ Regulación de tensión en la salida ±%
⦁ Grupo de Conexión
⦁ Frecuencia
⦁ Temperatura Máxima ambiente (si es >
40°)
⦁ Altitud de la instalación sobre el nivel del
mar (si es > 1000m)
 El funcionamiento de un transformador
trifásico se basa en el principio de inducción
¿Cómo electromagnética. El transformador se
compone de dos bobinas, con distintas
funciona un cantidades de vueltas. Ambas bobinas están
unidas por un material ferromagnético para
transformad disminuir las pérdidas del transformador.
Se aplica un voltaje de corriente alterna al
or eléctrico devanado primario, lo que genera en este un
campo magnético, que se traslada a través
trifásico? del material ferromagnético al devanado
secundario. Al ser un campo magnético
variable (debido a la corriente alterna)
genera en el devanado secundario una fem
(fuerza electromotriz)
