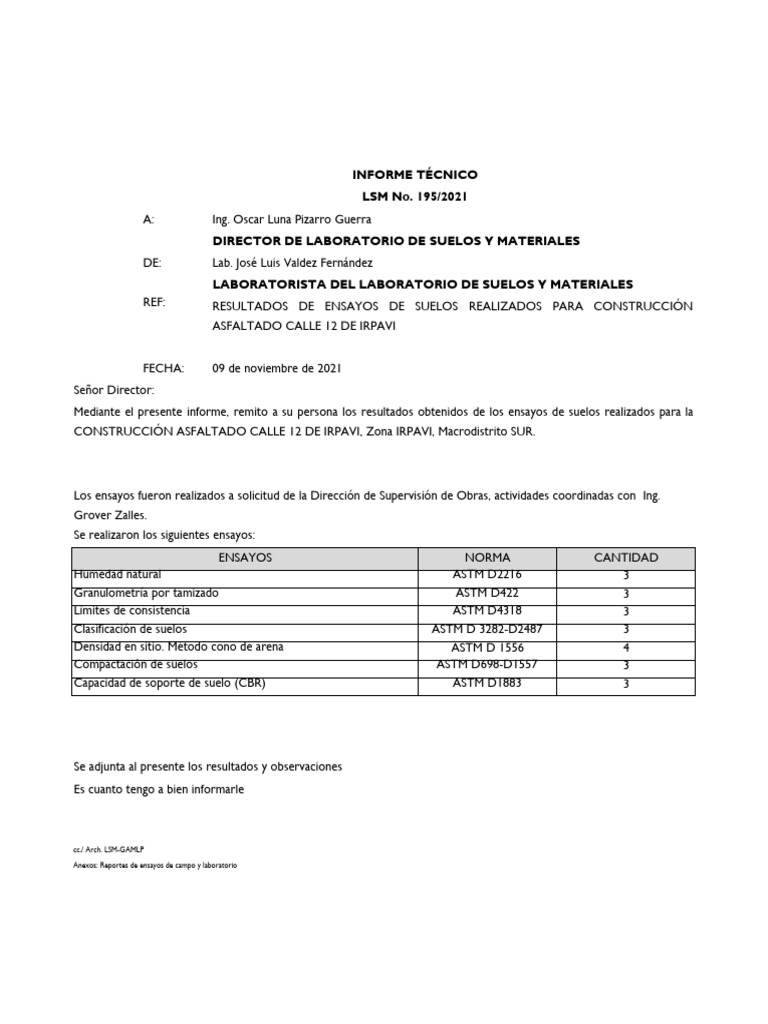

INFORME TÉCNICO

LSM No. 195/2021

A: Ing. Oscar Luna Pizarro Guerra
DIRECTOR DE LABORATORIO DE SUELOS Y MATERIALES
DE: Lab. José Luis Valdez Fernández
LABORATORISTA DEL LABORATORIO DE SUELOS Y MATERIALES
REF: RESULTADOS DE ENSAYOS DE SUELOS REALIZADOS PARA CONSTRUCCIÓN
ASFALTADO CALLE 12 DE IRPAVI

FECHA: 09 de noviembre de 2021

Señor Director:
Mediante el presente informe, remito a su persona los resultados obtenidos de los ensayos de suelos realizados para la
CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI, Zona IRPAVI, Macrodistrito SUR.

Los ensayos fueron realizados a solicitud de la Dirección de Supervisión de Obras, actividades coordinadas con Ing.
Grover Zalles.
Se realizaron los siguientes ensayos:
ENSAYOS NORMA CANTIDAD
Humedad natural ASTM D2216 3
Granulometría por tamizado ASTM D422 3
Límites de consistencia ASTM D4318 3
Clasificación de suelos ASTM D 3282-D2487 3
Densidad en sitio. Método cono de arena ASTM D 1556 4
Compactación de suelos ASTM D698-D1557 3
Capacidad de soporte de suelo (CBR) ASTM D1883 3

Se adjunta al presente los resultados y observaciones

Es cuanto tengo a bien informarle

cc./ Arch. LSM-GAMLP

Anexos: Reportes de ensayos de campo y laboratorio
 FICHA TÉCNICA DE UBICACIÓN
REGISTRO: 845
PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI

CLIENTE: Dirección de Supervisión de Obras Prof. Coordenadas

TÉCNICO CLIENTE: Ing. Grover Zalles Calicata (m) Este Norte
DIRECCIÓN : Psj. Jauregui 845-1-1 Base Acopio Acopio
845-2-1 Subrasante 1 Acopio Acopio
845-3-1 Subrasante 2 Acopio Acopio
FECHA DE MUESTREO: 7/10/21 845-2-2 Subrasante 1 597326 8173542
845-2-3 Subrasante 1 - -
845-2-4 Subrasante 597332 8173544
CONDICIÓN DE LA 845-2-5 Subrasante 597310 8173546
MUESTRA: Alterada Técnico de muestreo: José Luis Valdez
Técnico de ensayo: W. Condori - J.L. Valdez - R. Salas
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CLASIFICACIÓN DE SUELOS
ASTM D 3282 - ASTM D2487

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-1-1
ZONA: IRPAVI Prof. (m): Base ESTE: Acopio NORTE: Acopio
MACRODISTRITO: SUR FECHA DE MUESTREO: 7/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras FECHA DE ENSAYO: 14/10/21
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: Condori - Salas
Contenido de humedad - Hum. Hum. Análisis granulométrico por tamizado - ASTM D422
ASTM D2216 Nat. Higr. Muestra total Muestra parcial Parámetros
Cápsula PN-14 - Muestra total húmeda, g 5,772.0 Cápsula T-7 Granulométricos
Suelo húmedo + cápsula, g 423.5 - Peso retenido T. 3/8", g 2,825.0 Suelo húmedo, g 500.0 D10 0.099
Suelo seco + cápsula, g 396.8 - Peso, pasa T. 3/8" húmedo, g 2,947.0 Suelo seco, g 465.9 D30 1.927
Peso del agua, g 26.7 - Peso, pasa T. 3/8" seco, g 2,745.8 D60 15.548
Peso de la cápsula, g 32.4 - Muestra total seca, g 5,570.8 CU 156.751
Peso suelo seco, g 364.4 - CC 2.407
Humedad, % 7.3 -
Tamiz Peso ret., Peso ret. Tamiz Peso ret., Peso ret. % Ret. % que
% Ret. acum. % que pasa del total % que pasa del total
ASTM mm g acum., g ASTM mm g acum., g acum. pasa parc.
3" 76.20 0.0 0.0 0.0 100.0 No. 4 4.76 98.5 98.5 21.1 78.9 38.9
2 1/2" 63.50 0.0 0.0 0.0 100.0 No. 10 2.00 81.1 179.6 38.6 61.4 30.3
2" 50.80 234.0 234.0 4.2 95.8 No. 40 0.425 112.9 292.5 62.8 37.2 18.3
1 1/2" 38.10 691.0 925.0 16.6 83.4 No. 50 0.298 25.4 317.9 68.2 31.8 15.7
1" 25.40 632.0 1,557.0 27.9 72.1 No. 100 0.149 37.0 354.9 76.2 23.8 11.7
3/4" 19.05 424.0 1,981.0 35.6 64.4 No. 200 0.074 28.1 383.0 82.2 17.8 8.8
3/8" 9.53 844.0 2,825.0 50.7 49.3 21.0

Límites de consistencia de suelos - ASTM D4318 20.4

Límite líquido Límite plástico
Cápsula LL-3 LL-12 LL-15 Cápsula T-3 T-14 % de humedad 19.8
Suelo húmedo + cápsula, g 45.65 32.78 33.68 Suelo húmedo + cápsula, g 19.51 15.62
Suelo seco + cápsula, g 39.73 29.13 29.97 Suelo seco + cápsula, g 18.57 14.68 19.2
Peso del agua, g 5.92 3.65 3.71 Peso del agua, g 0.94 0.94
Peso de la cápsula, g 10.22 10.07 10.37 Peso de la cápsula, g 11.95 8.10 18.6
Peso del suelo, g 29.51 19.06 19.60 Peso del suelo, g 6.62 6.58
Humedad, % 20.06 19.15 18.93 Humedad, % 14.20 14.29 18.0
No. de golpes 16 27 35 Límite Plástico promedio, % 14.24 10.0 Número de golpes 100.0
Resumen de los resultados %
Gráfico granulométrico
100.0 Límite Líquido 19
Límite Plástico 14
90.0 Indice Plástico 5
Grava 61.1
80.0 Arena 30.1
Finos 8.8
70.0
Clasificación de suelos
60.0 AASHTO A-1-a
% que pasa

Indice de Grupo (0)

50.0 SUCS GW-GC

40.0 Grava bien graduada arcillo limosa con arena

30.0

20.0

10.0

0.0
0.01 0.1 1 10 100
Diámetro (mm)
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
COMPACTACIÓN DE SUELOS
ASTM D698 - ASTM D1557
PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845
MUESTRA: 845-1-1
ZONA: IRPAVI FECHA DE MUESTREO: 7/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 12/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras NORTE: Base
ENCARGADO: Ing. Grover Zalles ESTE: Acopio
DIRECCIÓN CLIENTE: Psj. Jauregui Prof. (m): Acopio
Molde Martillo Capas Golp. Enrg.
3
No. Peso, g V, cm Alt, cm P, kN No. No. kJ/m3 DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
2 5,920 2,105 45.72 44.5 5 56 2,706 TÉCNICO LABORATORISTA: J.L. Valdez - W. Condori
Ensayo de compactación
Capas No. 5 5 5 5
Golpes por capa No. 56 56 56 56
Peso del suelo húmedo + Peso del molde g 10,433 10,684 10,799 10,680
Peso del molde g 5,920 5,920 5,920 5,920
Peso del suelo húmedo g 4,513 4,764 4,879 4,760
3
Volumen del molde cm 2,105 2,105 2,105 2,105
3
kg/m 2,144 2,263 2,318 2,261
Densidad del suelo húmedo 3
kN/m 20.95 22.12 22.65 22.10
Cálculo de porcentaje de humedad
Cápsula No. PN-8 PN-14 PN-6 PN-13
Peso del suelo húmedo + Cápsula g 333.0 346.0 389.2 324.0
Peso del suelo seco + Cápsula g 320.6 327.6 361.9 297.7
Peso del agua g 12.4 18.4 27.3 26.3
Peso de la cápsula g 31.7 32.4 33.2 32.5
Peso del suelo seco g 288.9 295.2 328.7 265.2
Humedad % 4.29 6.23 8.31 9.92
kg/m3 2,056 2,130 2,140 2,057
Densidad del suelo seco
kN/m3 20.09 20.82 20.92 20.11
2,160 Clasificación
AASHTO: A-1-a (0)
SUCS: GW-GC
% de materiales
Grava 61.1
2,138
Arena 30.1
Finos 8.8
Densidad del suelo seco, kg/m3

Límites de consistencia
LL 19
2,116
IP 5
Gravedad específica
Gs grueso -
Gs arena+finos -
2,094 Gs ponderado -
Humedad óptima
7.5 %
Densidad máxima seca
2,072 2,149 kg/m3
21.00 kN/m3
Observaciones:
y = -1.2073x3 + 14.311x2 - 10.695x + 1933.4
R² = 1
2,050
4.0 5.2 6.4 7.6 8.8 10.0
Humedad, %
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CAPACIDAD DE SOPORTE DE SUELO (CBR)
ASTM D1883

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-1-1
ZONA: IRPAVI FECHA DE MUESTREO: 7/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 15/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras Prof. (m): Base ESTE: Acopio NORTE: Acopio
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: W. Condori
Den. Máxima
Humedad óptima, (%) Anilla
kg/m3 kN/m3
7.5 2,149 21.00 "S" 50 kN
Peso unitario
Molde No. 12 11 10
Capas No. 5 5 5
Golpes No. 56 25 12
Ensayo Antes Después Antes Después Antes Después
Peso suelo + molde g 13,074 13,108 12,868 12,947 12,524 12,690
Peso del molde g 8,081 8,081 8,091 8,091 8,036 8,036
Peso suelo húmedo g 4,993 5,027 4,777 4,856 4,488 4,654
Volumen cm3 2,103 2,103 2,107 2,107 2,108 2,108
Contenido de humedad
Molde No. 12 11 10
Ensayo Antes Después Antes Después Antes Después
Cápsula No. 22 T-12 2 T-11 T-1 T-18
Suelo húmedo + Cápsula g 258.5 769.9 475.1 709.7 221.0 736.1
Suelo seco + Cápsula g 243.7 718.7 449.5 659.0 208.0 670.8
Peso del agua g 14.8 51.2 25.6 50.7 13.0 65.3
Peso de la cápsula g 44.7 62.2 97.1 58.1 29.4 59.4
Peso del suelo seco g 199.0 656.5 352.4 600.9 178.6 611.4
Humedad % 7.44 7.80 7.26 8.44 7.28 10.68
Densidades y grados de compactación
Molde No. 12 11 10
Densidad húmeda kg/m3 2,374 2,390 2,267 2,305 2,129 2,208
Densidad seca kg/m3 2,210 2,217 2,114 2,125 1,985 1,995
Compactación % 102.8 103.2 98.4 98.9 92.3 92.8
Expansión
Molde No. 12 11 10
Fecha Hora Lect. Expansión Lect. Expansión Lect. Expansión
Lectura Lectura Exten. cm % Exten. cm % Exten. cm %
15/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
16/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
17/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
18/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
19/10/21 15:00 16 0.04 0.35 13 0.03 0.28 11 0.03 0.24
Penetración
Molde No. 12 11 10
Tiempo Penetración Carga Lect. Carga Lect. Carga Lect. Carga
% CBR % CBR % CBR
min in mm Normal Exten. lb Corr. Exten. lb Corr. Exten. lb Corr.
0.0 0.000 0.000 lb/in2 0 0 0 0 0 0
0.5 0.025 0.635 223 223 252 252 81 81
1.0 0.050 1.270 573 573 521 521 126 126
1.5 0.075 1.905 924 924 768 768 151 151
2.0 0.100 2.540 1,000 1282 1,282 1,266 42.2 976 976 967 32.2 168 168 170 5.7
4.0 0.200 5.080 1,500 2464 2,464 2,412 53.6 1638 1,638 1,648 36.6 231 231 257 5.7
6.0 0.300 7.620 3304 3,304 2106 2,106 326 326
8.0 0.400 10.160 3836 3,836 2454 2,454 416 416
10.0 0.500 12.700 4078 4,078 2707 2,707 523 523
*Ecuación de calibración = 0.000x^2 + 1.000x + 0.000 [lbf]
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CAPACIDAD DE SOPORTE DE SUELO (CBR)
ASTM D1883

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-1-1
ZONA: IRPAVI FECHA DE MUESTREO: 7/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 15/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras Prof. (m): Base ESTE: Acopio NORTE: Acopio
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: W. Condori
Curva penetración vs. Carga
4,078

Clasificación
AASHTO: A-1-a (0)
3,262 SUCS: GW-GC
% de materiales
Grava 61.1
Arena 60.1
2,447
Finos 8.8
Carga (lb)

Límites de consistencia
LL 19
IP 5
1,631
Gravedad específica
Gs grueso -
Gs arena+finos -
816 Gs ponderado -
Humedad óptima
7.5 %
Densidad seca máxima
0 2,149 kg/m3
0 0.1 0.2 0.3 0.4 0.5
Penetración (in) 21.00 kN/m3
Corrección 56 golpes Corrección 25 golpes Corrección 12 golpes
Pntr. 0.00 in Pntr. 0.00 in Pntr. 0.00 in
Corr 1,266.2 lb (0.1") 2,412.2 lb (0.2") Corr 967.1 lb (0.1") 1,647.6 lb (0.2") Corr 169.6 lb (0.1") 257.4 lb (0.2")
Lec. Fin. 10 min 0 seg Lec. Fin. 10 min 0 seg Lec. Fin. 10 min 0 seg
% Compactación vs. % CBR % Compactación vs. % Expansión

43.0 0.35

35.4 0.33

27.8 0.30
% de Expansión
% de CBR

20.2 0.28

12.6 0.25

5.0 0.23
91.0 93.4 95.8 98.2 100.6 103.0 91.0 93.4 95.8 98.2 100.6 103.0
% de Compactación % de Compactación

Compactación CBR Expansión Observaciones:

% % %
100 36.9 0.30
97 27.6 0.27
95 19.3 0.25
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CLASIFICACIÓN DE SUELOS
ASTM D 3282 - ASTM D2487

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-2-1
ZONA: IRPAVI Prof. (m): Subrasante 1 ESTE: Acopio NORTE: Acopio
MACRODISTRITO: SUR FECHA DE MUESTREO: 8/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras FECHA DE ENSAYO: 14/10/21
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: Condori - Salas
Contenido de humedad - Hum. Hum. Análisis granulométrico por tamizado - ASTM D422
ASTM D2216 Nat. Higr. Muestra total Muestra parcial Parámetros
Cápsula T-19 - Muestra total húmeda, g 4,590.0 Cápsula 1.0 Granulométricos
Suelo húmedo + cápsula, g 449.2 - Peso retenido T. 3/8", g 1,294.0 Suelo húmedo, g 500.0 D10 -
Suelo seco + cápsula, g 421.2 - Peso, pasa T. 3/8" húmedo, g 3,296.0 Suelo seco, g 463.9 D30 -
Peso del agua, g 28.0 - Peso, pasa T. 3/8" seco, g 3,057.8 D60 -
Peso de la cápsula, g 61.8 - Muestra total seca, g 4,351.8 CU -
Peso suelo seco, g 359.4 - CC -
Humedad, % 7.8 -
Tamiz Peso ret., Peso ret. Tamiz Peso ret., Peso ret. % Ret. % que
% Ret. acum. % que pasa del total % que pasa del total
ASTM mm g acum., g ASTM mm g acum., g acum. pasa parc.
3" 76.20 0.0 0.0 0.0 100.0 No. 4 4.76 36.0 36.0 7.8 92.2 64.8
2 1/2" 63.50 0.0 0.0 0.0 100.0 No. 10 2.00 29.3 65.3 14.1 85.9 60.4
2" 50.80 245.0 245.0 5.6 94.4 No. 40 0.425 65.3 130.6 28.2 71.8 50.5
1 1/2" 38.10 96.0 341.0 7.8 92.2 No. 50 0.298 29.3 159.9 34.5 65.5 46.0
1" 25.40 386.0 727.0 16.7 83.3 No. 100 0.149 65.4 225.3 48.6 51.4 36.1
3/4" 19.05 136.0 863.0 19.8 80.2 No. 200 0.074 68.9 294.2 63.4 36.6 25.7
3/8" 9.53 431.0 1,294.0 29.7 70.3 23.0

Límites de consistencia de suelos - ASTM D4318 22.6

Límite líquido Límite plástico
Cápsula 1 2 T-1 Cápsula T7 T5 % de humedad 22.2
Suelo húmedo + cápsula, g 45.68 46.76 47.57 Suelo húmedo + cápsula, g 19.57 16.05
Suelo seco + cápsula, g 40.57 41.52 43.41 Suelo seco + cápsula, g 18.65 15.01 21.8
Peso del agua, g 5.11 5.24 4.16 Peso del agua, g 0.92 1.04
Peso de la cápsula, g 17.62 17.27 23.86 Peso de la cápsula, g 12.03 8.48 21.4
Peso del suelo, g 22.95 24.25 19.55 Peso del suelo, g 6.62 6.53
Humedad, % 22.27 21.61 21.28 Humedad, % 13.90 15.93 21.0
No. de golpes 17 25 35 Límite Plástico promedio, % 14.91 10.0 Número de golpes 100.0
Resumen de los resultados %
Gráfico granulométrico
100.0 Límite Líquido 22
Límite Plástico 15
90.0 Indice Plástico 7
Grava 35.2
80.0 Arena 39.1
Finos 25.7
70.0
Clasificación de suelos
60.0 AASHTO A-2-4
% que pasa

Indice de Grupo (0)

50.0 SUCS SC-SM

40.0 Arena arcillo limosa con grava

30.0

20.0

10.0

0.0
0.01 0.1 1 10 100
Diámetro (mm)
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
COMPACTACIÓN DE SUELOS
ASTM D698 - ASTM D1557
PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845
MUESTRA: 845-2-1
ZONA: IRPAVI FECHA DE MUESTREO: 8/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 8/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras NORTE: Subrasante 1
ENCARGADO: Ing. Grover Zalles ESTE: Acopio
DIRECCIÓN CLIENTE: Psj. Jauregui Prof. (m): Acopio
Molde Martillo Capas Golp. Enrg.
3
No. Peso, g V, cm Alt, cm P, kN No. No. kJ/m3 DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
2 5,920 2,105 45.72 44.5 5 56 2,706 TÉCNICO LABORATORISTA: J.L. Valdez - W. Condori
Ensayo de compactación
Capas No. 5 5 5 5
Golpes por capa No. 56 56 56 56
Peso del suelo húmedo + Peso del molde g 10,502 10,765 10,858 10,701
Peso del molde g 5,920 5,920 5,920 5,920
Peso del suelo húmedo g 4,582 4,845 4,938 4,781
3
Volumen del molde cm 2,105 2,105 2,105 2,105
3
kg/m 2,177 2,302 2,346 2,271
Densidad del suelo húmedo 3
kN/m 21.27 22.50 22.93 22.20
Cálculo de porcentaje de humedad
Cápsula No. 4 T-8 T-8 T15
Peso del suelo húmedo + Cápsula g 620.8 795.9 604.3 670.9
Peso del suelo seco + Cápsula g 615.3 754.9 563.8 615.1
Peso del agua g 5.5 41.0 40.5 55.8
Peso de la cápsula g 95.8 58.3 58.3 58.7
Peso del suelo seco g 519.5 696.6 505.5 556.4
Humedad % 1.06 5.89 8.01 10.03
kg/m3 2,154 2,174 2,172 2,064
Densidad del suelo seco
kN/m3 21.05 21.24 21.23 20.17
2,200 Clasificación
AASHTO: A-2-4 (0)
SUCS: SC-SM
% de materiales
Grava 35.2
2,172
Arena 39.1
Finos 25.7
Densidad del suelo seco, kg/m3

Límites de consistencia
LL 22
2,144
IP 7
Gravedad específica
Gs grueso -
Gs arena+finos -
2,116 Gs ponderado -
Humedad óptima
7.0 %
Densidad máxima seca
2,088 2,182 kg/m3
21.33 kN/m3
Observaciones:
y = -1.3317x3 + 19.199x2 - 73.303x + 2211.6
R² = 1
2,060
1.0 2.8 4.6 6.4 8.2 10.0
Humedad, %
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CAPACIDAD DE SOPORTE DE SUELO (CBR)
ASTM D1883

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-2-1
ZONA: IRPAVI FECHA DE MUESTREO: 8/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 15/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras Prof. (m): Subrasante 1 ESTE: Acopio NORTE: Acopio
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: W. Condori
Den. Máxima
Humedad óptima, (%) Anilla
kg/m3 kN/m3
7.0 2,182 21.33 "S" 50 kN
Peso unitario
Molde No. 9 8 7
Capas No. 5 5 5
Golpes No. 56 25 12
Ensayo Antes Después Antes Después Antes Después
Peso suelo + molde g 13,033 13,072 12,901 12,990 12,712 12,865
Peso del molde g 8,051 8,051 8,086 8,086 8,082 8,082
Peso suelo húmedo g 4,982 5,021 4,815 4,904 4,630 4,783
Volumen cm3 2,110 2,110 2,108 2,108 2,100 2,100
Contenido de humedad
Molde No. 9 8 7
Ensayo Antes Después Antes Después Antes Después
Cápsula No. PN-18 T-13 PN-15 T-3 PN-9 T-9
Suelo húmedo + Cápsula g 367.3 595.4 264.4 654.4 309.4 808.6
Suelo seco + Cápsula g 347.8 559.0 250.9 613.3 293.5 753.1
Peso del agua g 19.5 36.4 13.5 41.1 15.9 55.5
Peso de la cápsula g 32.9 57.0 32.0 59.6 32.7 59.4
Peso del suelo seco g 314.9 502.0 218.9 553.7 260.8 693.7
Humedad % 6.19 7.25 6.17 7.42 6.10 8.00
Densidades y grados de compactación
Molde No. 9 8 7
Densidad húmeda kg/m3 2,361 2,380 2,284 2,326 2,205 2,278
Densidad seca kg/m3 2,223 2,219 2,151 2,166 2,078 2,109
Compactación % 101.9 101.7 98.6 99.2 95.2 96.6
Expansión
Molde No. 9 8 7
Fecha Hora Lect. Expansión Lect. Expansión Lect. Expansión
Lectura Lectura Exten. cm % Exten. cm % Exten. cm %
15/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
16/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
17/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
18/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
19/10/21 15:00 5 0.01 0.11 4 0.01 0.09 5 0.01 0.11
Penetración
Molde No. 9 8 7
Tiempo Penetración Carga Lect. Carga Lect. Carga Lect. Carga
% CBR % CBR % CBR
min in mm Normal Exten. lb Corr. Exten. lb Corr. Exten. lb Corr.
0.0 0.000 0.000 lb/in2 0 0 0 0 0 0
0.5 0.025 0.635 378 378 759 759 234 234
1.0 0.050 1.270 934 934 1309 1,309 416 416
1.5 0.075 1.905 1622 1,622 1731 1,731 559 559
2.0 0.100 2.540 1,000 2427 2,427 2,633 87.8 2051 2,051 2,063 68.8 674 674 680 22.7
4.0 0.200 5.080 1,500 5209 5,209 5,175 115.0 3067 3,067 3,184 70.7 1100 1,100 1,146 25.5
6.0 0.300 7.620 7249 7,249 3800 3,800 1523 1,523
8.0 0.400 10.160 8850 8,850 4386 4,386 1849 1,849
10.0 0.500 12.700 10098 10,098 4908 4,908 2198 2,198
*Ecuación de calibración = 0.000x^2 + 1.000x + 0.000 [lbf]
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CAPACIDAD DE SOPORTE DE SUELO (CBR)
ASTM D1883

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-2-1
ZONA: IRPAVI FECHA DE MUESTREO: 8/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 15/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras Prof. (m): Subrasante 1 ESTE: Acopio NORTE: Acopio
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: W. Condori
Curva penetración vs. Carga
10,098

Clasificación
AASHTO: A-2-4 (0)
8,078 SUCS: SC-SM
% de materiales
Grava 35.2
Arena 39.1
6,059
Finos 25.7
Carga (lb)

Límites de consistencia
LL 22
IP 7
4,039
Gravedad específica
Gs grueso -
Gs arena+finos -
2,020 Gs ponderado -
Humedad óptima
7.0 %
Densidad seca máxima
0 2,182 kg/m3
0 0.1 0.2 0.3 0.4 0.5
Penetración (in) 21.33 kN/m3
Corrección 56 golpes Corrección 25 golpes Corrección 12 golpes
Pntr. 0.01 in Pntr. 0.00 in Pntr. 0.00 in
Corr 2,633.2 lb (0.1") 5,174.5 lb (0.2") Corr 2,062.6 lb (0.1") 3,183.6 lb (0.2") Corr 679.8 lb (0.1") 1,145.9 lb (0.2")
Lec. Fin. 10 min 0 seg Lec. Fin. 10 min 0 seg Lec. Fin. 10 min 0 seg
% Compactación vs. % CBR % Compactación vs. % Expansión

88.0 0.12

74.0 0.11

60.0 0.10
% de Expansión
% de CBR

46.0 0.10

32.0 0.09

18.0 0.08
94.0 95.6 97.2 98.8 100.4 102.0 94.0 95.6 97.2 98.8 100.4 102.0
% de Compactación % de Compactación

Compactación CBR Expansión Observaciones:

% % %
100 80.0 0.09
97 50.2 0.09
95 18.4 0.11
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CLASIFICACIÓN DE SUELOS
ASTM D 3282 - ASTM D2487

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-3-1
ZONA: IRPAVI Prof. (m): Subrasante 2 ESTE: Acopio NORTE: Acopio
MACRODISTRITO: SUR FECHA DE MUESTREO: 8/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras FECHA DE ENSAYO: 14/10/21
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: Condori - Salas
Contenido de humedad - Hum. Hum. Análisis granulométrico por tamizado - ASTM D422
ASTM D2216 Nat. Higr. Muestra total Muestra parcial Parámetros
Cápsula T-10 - Muestra total húmeda, g 5,954.0 Cápsula 5.0 Granulométricos
Suelo húmedo + cápsula, g 485.7 - Peso retenido T. 3/8", g 2,641.0 Suelo húmedo, g 500.0 D10 -
Suelo seco + cápsula, g 465.1 - Peso, pasa T. 3/8" húmedo, g 3,313.0 Suelo seco, g 475.8 D30 -
Peso del agua, g 20.6 - Peso, pasa T. 3/8" seco, g 3,152.6 D60 -
Peso de la cápsula, g 60.2 - Muestra total seca, g 5,793.6 CU -
Peso suelo seco, g 404.9 - CC -
Humedad, % 5.1 -
Tamiz Peso ret., Peso ret. Tamiz Peso ret., Peso ret. % Ret. % que
% Ret. acum. % que pasa del total % que pasa del total
ASTM mm g acum., g ASTM mm g acum., g acum. pasa parc.
3" 76.20 0.0 0.0 0.0 100.0 No. 4 4.76 89.3 89.3 18.8 81.2 44.2
2 1/2" 63.50 0.0 0.0 0.0 100.0 No. 10 2.00 84.0 173.3 36.4 63.6 34.6
2" 50.80 0.0 0.0 0.0 100.0 No. 40 0.425 108.0 281.3 59.1 40.9 22.2
1 1/2" 38.10 623.0 623.0 10.8 89.2 No. 50 0.298 21.4 302.7 63.6 36.4 19.8
1" 25.40 641.0 1,264.0 21.8 78.2 No. 100 0.149 34.9 337.6 71.0 29.0 15.8
3/4" 19.05 559.0 1,823.0 31.5 68.5 No. 200 0.074 31.2 368.8 77.5 22.5 12.2
3/8" 9.53 818.0 2,641.0 45.6 54.4 24.0

Límites de consistencia de suelos - ASTM D4318 23.4

Límite líquido Límite plástico
Cápsula LL-2 LL-3 LL-4 Cápsula LS-4 LS-22 % de humedad 22.8
Suelo húmedo + cápsula, g 28.88 33.74 30.35 Suelo húmedo + cápsula, g 22.88 21.70
Suelo seco + cápsula, g 25.33 29.37 26.79 Suelo seco + cápsula, g 21.95 20.92 22.2
Peso del agua, g 3.55 4.37 3.56 Peso del agua, g 0.93 0.78
Peso de la cápsula, g 10.26 10.24 10.11 Peso de la cápsula, g 15.38 15.27 21.6
Peso del suelo, g 15.07 19.13 16.68 Peso del suelo, g 6.57 5.65
Humedad, % 23.56 22.84 21.34 Humedad, % 14.16 13.81 21.0
No. de golpes 15 22 31 Límite Plástico promedio, % 13.98 10.0 Número de golpes 100.0
Resumen de los resultados %
Gráfico granulométrico
100.0 Límite Líquido 22
Límite Plástico 14
90.0 Indice Plástico 8
Grava 55.8
80.0 Arena 32.0
Finos 12.2
70.0
Clasificación de suelos
60.0 AASHTO A-2-4
% que pasa

Indice de Grupo (0)

50.0 SUCS GC

40.0 Grava arcillosa con arena

30.0

20.0

10.0

0.0
0.01 0.1 1 10 100
Diámetro (mm)
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
COMPACTACIÓN DE SUELOS
ASTM D698 - ASTM D1557
PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845
MUESTRA: 845-3-1
ZONA: IRPAVI FECHA DE MUESTREO: 8/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 27/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras NORTE: Subrasante 2
ENCARGADO: Ing. Grover Zalles ESTE: Acopio
DIRECCIÓN CLIENTE: Psj. Jauregui Prof. (m): Acopio
Molde Martillo Capas Golp. Enrg.
3
No. Peso, g V, cm Alt, cm P, kN No. No. kJ/m3 DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
2 6,073 2,105 45.72 44.5 5 56 2,706 TÉCNICO LABORATORISTA: J.L. Valdez - W. Condori
Ensayo de compactación
Capas No. 5 5 5 5
Golpes por capa No. 56 56 56 56
Peso del suelo húmedo + Peso del molde g 10,859 11,013 11,175 11,165
Peso del molde g 6,073 6,073 6,073 6,073
Peso del suelo húmedo g 4,786 4,940 5,102 5,092
3
Volumen del molde cm 2,105 2,105 2,105 2,105
3
kg/m 2,274 2,347 2,424 2,419
Densidad del suelo húmedo 3
kN/m 22.22 22.94 23.69 23.64
Cálculo de porcentaje de humedad
Cápsula No. PN-11 PN-14 PN-15 PN-5
Peso del suelo húmedo + Cápsula g 449.2 457.6 402.6 523.4
Peso del suelo seco + Cápsula g 437.8 440.0 381.0 487.8
Peso del agua g 11.4 17.6 21.6 35.6
Peso de la cápsula g 33.1 32.8 33.9 32.5
Peso del suelo seco g 404.7 407.2 347.1 455.3
Humedad % 2.82 4.32 6.22 7.82
kg/m3 2,211 2,250 2,282 2,244
Densidad del suelo seco
kN/m3 21.61 21.99 22.30 21.93
2,300 Clasificación
AASHTO: A-2-4 (0)
SUCS: GC
% de materiales
Grava 55.8
2,282
Arena 32.0
Finos 12.2
Densidad del suelo seco, kg/m3

Límites de consistencia
LL 22
2,264
IP 8
Gravedad específica
Gs grueso -
Gs arena+finos -
2,246 Gs ponderado -
Humedad óptima
6.2 %
Densidad máxima seca
2,228 2,282 kg/m3
22.30 kN/m3
Observaciones:
y = -1.84x3 + 22.106x2 - 61.045x + 2249
R² = 1
2,210
2.0 3.4 4.8 6.2 7.6 9.0
Humedad, %
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CAPACIDAD DE SOPORTE DE SUELO (CBR)
ASTM D1883

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-3-1
ZONA: IRPAVI FECHA DE MUESTREO: 8/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 28/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras Prof. (m): Subrasante 2 ESTE: Acopio NORTE: Acopio
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: W. Condori
Den. Máxima
Humedad óptima, (%) Anilla
kg/m3 kN/m3
6.2 2,282 22.30 "S" 50 kN
Peso unitario
Molde No. 15 14 13
Capas No. 5 5 5
Golpes No. 56 25 12
Ensayo Antes Después Antes Después Antes Después
Peso suelo + molde g 13,179 13,197 12,984 13,034 12,936 13,001
Peso del molde g 8,100 8,100 8,011 8,011 8,102 8,102
Peso suelo húmedo g 5,079 5,097 4,973 5,023 4,834 4,899
Volumen cm3 2,104 2,104 2,111 2,111 2,095 2,095
Contenido de humedad
Molde No. 15 14 13
Ensayo Antes Después Antes Después Antes Después
Cápsula No. TP-6 TP-4 TP-7 TP-7 TP-8 T-2
Suelo húmedo + Cápsula g 323.5 522.8 295.4 387.6 297.8 692.8
Suelo seco + Cápsula g 306.3 493.6 279.8 364.8 282.4 653.8
Peso del agua g 17.2 29.2 15.6 22.8 15.4 39.0
Peso de la cápsula g 32.5 32.4 32.0 32.0 32.6 60.4
Peso del suelo seco g 273.8 461.2 247.8 332.8 249.8 593.4
Humedad % 6.28 6.33 6.30 6.85 6.16 6.57
Densidades y grados de compactación
Molde No. 15 14 13
Densidad húmeda kg/m3 2,414 2,423 2,356 2,379 2,307 2,338
Densidad seca kg/m3 2,271 2,278 2,216 2,227 2,173 2,194
Compactación % 99.5 99.8 97.1 97.6 95.2 96.2
Expansión
Molde No. 15 14 13
Fecha Hora Lect. Expansión Lect. Expansión Lect. Expansión
Lectura Lectura Exten. cm % Exten. cm % Exten. cm %
28/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
29/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
30/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
31/10/21 15:00 0 0.00 0.00 0 0.00 0.00 0 0.00 0.00
1/11/21 15:00 2 0.01 0.04 2 0.01 0.04 3 0.01 0.07
Penetración
Molde No. 15 14 13
Tiempo Penetración Carga Lect. Carga Lect. Carga Lect. Carga
% CBR % CBR % CBR
min in mm Normal Exten. lb Corr. Exten. lb Corr. Exten. lb Corr.
0.0 0.000 0.000 lb/in2 0 0 0 0 0 0
0.5 0.025 0.635 909 909 607 607 843 843
1.0 0.050 1.270 1722 1,722 1189 1,189 1418 1,418
1.5 0.075 1.905 2536 2,536 1710 1,710 1804 1,804
2.0 0.100 2.540 1,000 2800 2,800 2,993 99.8 2232 2,232 2,280 76.0 2136 2,136 2,177 72.6
4.0 0.200 5.080 1,500 5158 5,158 5,239 116.4 3942 3,942 3,863 85.8 3259 3,259 3,393 75.4
6.0 0.300 7.620 7071 7,071 5029 5,029 4101 4,101
8.0 0.400 10.160 8423 8,423 5627 5,627 4548 4,548
10.0 0.500 12.700 9710 9,710 6639 6,639 4878 4,878
*Ecuación de calibración = 0.000x^2 + 1.000x + 0.000 [lbf]
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
CAPACIDAD DE SOPORTE DE SUELO (CBR)
ASTM D1883

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

MUESTRA: 845-3-1
ZONA: IRPAVI FECHA DE MUESTREO: 8/10/21
MACRODISTRITO: SUR FECHA DE ENSAYO: 28/10/21
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras Prof. (m): Subrasante 2 ESTE: Acopio NORTE: Acopio
ENCARGADO: Ing. Grover Zalles DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
DIRECCIÓN CLIENTE: Psj. Jauregui TÉCNICO LABORATORISTA: W. Condori
Curva penetración vs. Carga
9,710

Clasificación
AASHTO: A-2-4 (0)
7,768 SUCS: GC
% de materiales
Grava 55.8
Arena 32.0
5,826
Finos 12.2
Carga (lb)

Límites de consistencia
LL 22
IP 8
3,884
Gravedad específica
Gs grueso -
Gs arena+finos -
1,942 Gs ponderado -
Humedad óptima
6.2 %
Densidad seca máxima
0 2,282 kg/m3
0 0.1 0.2 0.3 0.4 0.5
Penetración (in) 22.30 kN/m3
Corrección 56 golpes Corrección 25 golpes Corrección 12 golpes
Pntr. 0.00 in Pntr. 0.00 in Pntr. 0.00 in
Corr 2,993.2 lb (0.1") 5,239.3 lb (0.2") Corr 2,280.1 lb (0.1") 3,862.9 lb (0.2") Corr 2,177.4 lb (0.1") 3,392.9 lb (0.2")
Lec. Fin. 10 min 0 seg Lec. Fin. 10 min 0 seg Lec. Fin. 10 min 0 seg
% Compactación vs. % CBR % Compactación vs. % Expansión

107.0 0.07

100.0 0.06

93.0 0.05
% de Expansión
% de CBR

86.0 0.05

79.0 0.04

72.0 0.03
94.0 95.2 96.4 97.6 98.8 100.0 94.0 95.2 96.4 97.6 98.8 100.0
% de Compactación % de Compactación

Compactación CBR Expansión Observaciones:

% % %
100 106.9 0.05
97 75.4 0.04
95 73.1 0.07
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
DENSIDAD EN SITIO. MÉTODO CONO DE ARENA
ASTM D1556

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

FECHA DE ENSAYO: 9/10/21
ZONA: IRPAVI DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
MACRODISTRITO: SUR TÉCNICO LABORATORISTA: J.L. Valdez
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras
ENCARGADO: Ing. Grover Zalles
DIRECCIÓN CLIENTE: Psj. Jauregui

Datos de identificación Determinación de contenido de humedad, mat. pasa 3/4"

Muestra 845-2-2 Muestra 845-2-2
Prof. (m) Subrasante 1 Código de tara T-4
Este 597326 Peso suelo húmedo + tara, (g) 3014.2
Coordenadas
Norte 8173542 Peso suelo seco + tara, (g) 2753.6
Peso de agua, (g) 260.6
Datos de la arena utilizada Peso de tara, (g) 243.1
Densidad de la arena, (kg/m3) 1,458.0 Peso de suelo seco, (g) 2510.5
Peso de arena en cono basal, (g) 1,657.5 Contenido de humedad, (%) 10.38
Peso inicial de arena + frasco, (g) 6,432.0
Determinación de contenido de humedad, mat. retiene 3/4"
Determinación del volumen del hoyo Contenido de humedad, (%) 2.00 - -
Peso final de arena + frasco, (g) 2,864.0 Contenido de humedad total, (%) 8.69
Peso de arena en cono + hoyo, (g) 3,568.0
Peso de arena en hoyo, (g) 1,910.5 Porcentajes y pesos de materiales
3
Volumen del hoyo, (cm ) 1,310.4 Peso muestra total húmeda del hoyo, (g) 3,014.0 - -
Peso húmedo material ret. 3/4", (g) 569.0 - -
Densidad in situ Peso húmedo material pasa 3/4", (g) 2,445.0
Peso muestra total seca del hoyo, (g) 2,772.9 Peso seco material ret. 3/4", (g) 557.8
3
Densidad húmeda, (kg/m ) 2,300.1 Peso seco material pasa 3/4", (g) 2,215.1
3
Densidad seca, (kg/m ) 2,116.1 (a) Porcentaje material ret. 3/4", (%) 20.1
Porcentaje material pasa 3/4", (%) 79.9

Densidad in situ corregida ASTM D4718

Gs, material retenido 3/4" 2.65 - -
Densidad seca corregida, (kg/m3) 2,014.0 - - (b)

Densidad de laboratorio corregida ASTM D4718

Contenido de humedad óptima, (%) 7.0 - -
Densidad máxima seca, (kg/m3) 2,182.0 - - (c)
Densidad máxima seca corr., (kg/m3) 2,262.4 - - (d)

Porcentaje de compactación
No corregido 97.0 - - (a/c)
Corregido (campo a laboratorio) 92.3 - - (b/c)
Corregido (laboratorio a campo) 93.5 - - (a/d)
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
DENSIDAD EN SITIO. MÉTODO CONO DE ARENA
ASTM D1556

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

FECHA DE ENSAYO: 14/10/21
ZONA: IRPAVI DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
MACRODISTRITO: SUR TÉCNICO LABORATORISTA: J.L. Valdez
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras
ENCARGADO: Ing. Grover Zalles
DIRECCIÓN CLIENTE: Psj. Jauregui

Datos de identificación Determinación de contenido de humedad, mat. pasa 3/4"

Muestra 845-2-3 Muestra 845-2-3
Prof. (m) Subrasante 1 Código de tara 22
Este - Peso suelo húmedo + tara, (g) 430.7
Coordenadas
Norte - Peso suelo seco + tara, (g) 408.5
Peso de agua, (g) 22.2
Datos de la arena utilizada Peso de tara, (g) 44.7
Densidad de la arena, (kg/m3) 1,458.0 Peso de suelo seco, (g) 363.8
Peso de arena en cono basal, (g) 1,657.5 Contenido de humedad, (%) 6.10
Peso inicial de arena + frasco, (g) 6,219.0
Determinación de contenido de humedad, mat. retiene 3/4"
Determinación del volumen del hoyo Contenido de humedad, (%) 2.00 - -
Peso final de arena + frasco, (g) 2,814.0 Contenido de humedad total, (%) 5.37
Peso de arena en cono + hoyo, (g) 3,405.0
Peso de arena en hoyo, (g) 1,747.5 Porcentajes y pesos de materiales
3
Volumen del hoyo, (cm ) 1,198.6 Peso muestra total húmeda del hoyo, (g) 2,664.0 - -
Peso húmedo material ret. 3/4", (g) 459.0 - -
Densidad in situ Peso húmedo material pasa 3/4", (g) 2,205.0
Peso muestra total seca del hoyo, (g) 2,528.2 Peso seco material ret. 3/4", (g) 450.0
3
Densidad húmeda, (kg/m ) 2,222.7 Peso seco material pasa 3/4", (g) 2,078.2
3
Densidad seca, (kg/m ) 2,109.4 (a) Porcentaje material ret. 3/4", (%) 17.8
Porcentaje material pasa 3/4", (%) 82.2

Densidad in situ corregida ASTM D4718

Gs, material retenido 3/4" 2.65 - -
Densidad seca corregida, (kg/m3) 2,020.1 - - (b)

Densidad de laboratorio corregida ASTM D4718

Contenido de humedad óptima, (%) 7.0 - -
Densidad máxima seca, (kg/m3) 2,182.0 - - (c)
Densidad máxima seca corr., (kg/m3) 2,252.8 - - (d)

Porcentaje de compactación
No corregido 96.7 - - (a/c)
Corregido (campo a laboratorio) 92.6 - - (b/c)
Corregido (laboratorio a campo) 93.6 - - (a/d)
 GOBIERNO AUTÓNOMO MUNICIPAL DE LA PAZ
SECRETARÍA MUNICIPAL DE CONTROL Y CALIDAD DE OBRAS
LABORATORIO DE SUELOS Y MATERIALES
DENSIDAD EN SITIO. MÉTODO CONO DE ARENA
ASTM D1556

PROYECTO: CONSTRUCCIÓN ASFALTADO CALLE 12 DE IRPAVI REGISTRO: 845

FECHA DE ENSAYO: 18/10/21
ZONA: IRPAVI DIRECCIÓN LABORATORIO: C. Uruguay, esq. Montes
MACRODISTRITO: SUR TÉCNICO LABORATORISTA: J.L. Valdez
UNIDAD SOLICITANTE: Dirección de Supervisión de Obras
ENCARGADO: Ing. Grover Zalles
DIRECCIÓN CLIENTE: Psj. Jauregui

Datos de identificación Determinación de contenido de humedad, mat. pasa 3/4"

Muestra 845-2-4 845-2-5 Muestra 845-2-4 845-2-5
Prof. (m) Subrasante Subrasante Código de tara BB-1 8
Este 597332 597310 Peso suelo húmedo + tara, (g) 815.0 1175.2
Coordenadas
Norte 8173544 8173546 Peso suelo seco + tara, (g) 791.1 1136.0
Peso de agua, (g) 23.9 39.2
Datos de la arena utilizada Peso de tara, (g) 99.6 97.0
Densidad de la arena, (kg/m3) 1,458.0 1,458.0 Peso de suelo seco, (g) 691.5 1039.0
Peso de arena en cono basal, (g) 1,657.5 1,657.5 Contenido de humedad, (%) 3.46 3.77
Peso inicial de arena + frasco, (g) 6,040.0 6,260.0
Determinación de contenido de humedad, mat. retiene 3/4"
Determinación del volumen del hoyo Contenido de humedad, (%) 2.00 2.00 -
Peso final de arena + frasco, (g) 2,620.0 2,640.0 Contenido de humedad total, (%) 3.38 3.69
Peso de arena en cono + hoyo, (g) 3,420.0 3,620.0
Peso de arena en hoyo, (g) 1,762.5 1,962.5 Porcentajes y pesos de materiales
3
Volumen del hoyo, (cm ) 1,208.8 1,346.0 Peso muestra total húmeda del hoyo, (g) 2,840.0 2,620.0 -
Peso húmedo material ret. 3/4", (g) 145.8 124.2 -
Densidad in situ Peso húmedo material pasa 3/4", (g) 2,694.2 2,495.8
Peso muestra total seca del hoyo, (g) 2,747.1 2,526.8 Peso seco material ret. 3/4", (g) 142.9 121.8
3
Densidad húmeda, (kg/m ) 2,349.3 1,946.5 Peso seco material pasa 3/4", (g) 2,604.2 2,405.1
3
Densidad seca, (kg/m ) 2,272.5 1,877.3 (a) Porcentaje material ret. 3/4", (%) 5.2 4.8
Porcentaje material pasa 3/4", (%) 94.8 95.2

Densidad in situ corregida ASTM D4718

Gs, material retenido 3/4" 2.65 2.65 -
Densidad seca corregida, (kg/m3) 2,254.9 1,849.9 - (b)

Densidad de laboratorio corregida ASTM D4718

Contenido de humedad óptima, (%) 7.0 7.0 -
Densidad máxima seca, (kg/m3) 2,182.0 2,182.0 - (c)
Densidad máxima seca corr., (kg/m3) 2,202.2 2,200.7 - (d)

Porcentaje de compactación
No corregido 104.1 86.0 - (a/c)
Corregido (campo a laboratorio) 103.3 84.8 - (b/c)
Corregido (laboratorio a campo) 103.2 85.3 - (a/d)
