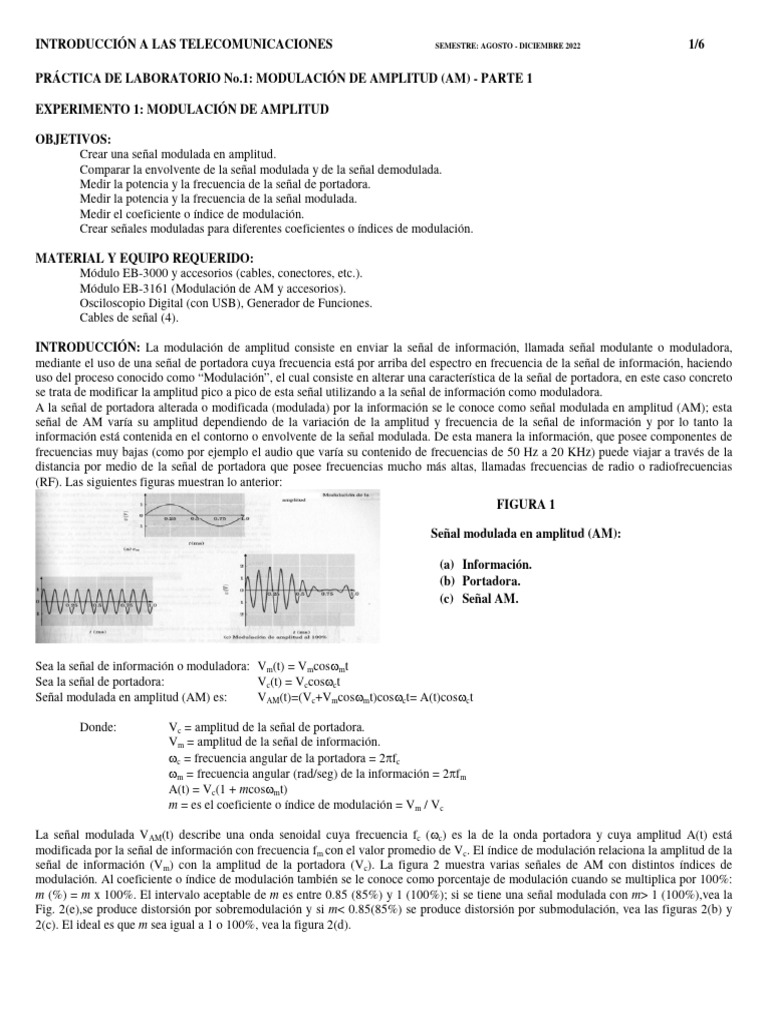

INTRODUCCIÓN A LAS TELECOMUNICACIONES SEMESTRE: AGOSTO - DICIEMBRE 2022 1/6

PRÁCTICA DE LABORATORIO No.1: MODULACIÓN DE AMPLITUD (AM) - PARTE 1

EXPERIMENTO 1: MODULACIÓN DE AMPLITUD

OBJETIVOS:
Crear una señal modulada en amplitud.
Comparar la envolvente de la señal modulada y de la señal demodulada.
Medir la potencia y la frecuencia de la señal de portadora.
Medir la potencia y la frecuencia de la señal modulada.
Medir el coeficiente o índice de modulación.
Crear señales moduladas para diferentes coeficientes o índices de modulación.

MATERIAL Y EQUIPO REQUERIDO:

Módulo EB-3000 y accesorios (cables, conectores, etc.).
Módulo EB-3161 (Modulación de AM y accesorios).
Osciloscopio Digital (con USB), Generador de Funciones.
Cables de señal (4).

INTRODUCCIÓN: La modulación de amplitud consiste en enviar la señal de información, llamada señal modulante o moduladora,
mediante el uso de una señal de portadora cuya frecuencia está por arriba del espectro en frecuencia de la señal de información, haciendo
uso del proceso conocido como “Modulación”, el cual consiste en alterar una característica de la señal de portadora, en este caso concreto
se trata de modificar la amplitud pico a pico de esta señal utilizando a la señal de información como moduladora.
A la señal de portadora alterada o modificada (modulada) por la información se le conoce como señal modulada en amplitud (AM); esta
señal de AM varía su amplitud dependiendo de la variación de la amplitud y frecuencia de la señal de información y por lo tanto la
información está contenida en el contorno o envolvente de la señal modulada. De esta manera la información, que posee componentes de
frecuencias muy bajas (como por ejemplo el audio que varía su contenido de frecuencias de 50 Hz a 20 KHz) puede viajar a través de la
distancia por medio de la señal de portadora que posee frecuencias mucho más altas, llamadas frecuencias de radio o radiofrecuencias
(RF). Las siguientes figuras muestran lo anterior:
FIGURA 1

Señal modulada en amplitud (AM):

(a) Información.
(b) Portadora.
(c) Señal AM.

Sea la señal de información o moduladora: Vm(t) = Vmcosωmt

Sea la señal de portadora: Vc(t) = Vccosωct
Señal modulada en amplitud (AM) es: VAM(t)=(Vc+Vmcosωmt)cosωct= A(t)cosωct

Donde: Vc = amplitud de la señal de portadora.

Vm = amplitud de la señal de información.
ωc = frecuencia angular de la portadora = 2πfc
ωm = frecuencia angular (rad/seg) de la información = 2πfm
A(t) = Vc(1 + mcosωmt)
m = es el coeficiente o índice de modulación = Vm / Vc

La señal modulada VAM(t) describe una onda senoidal cuya frecuencia fc (ωc) es la de la onda portadora y cuya amplitud A(t) está
modificada por la señal de información con frecuencia fm con el valor promedio de Vc. El índice de modulación relaciona la amplitud de la
señal de información (Vm) con la amplitud de la portadora (Vc). La figura 2 muestra varias señales de AM con distintos índices de
modulación. Al coeficiente o índice de modulación también se le conoce como porcentaje de modulación cuando se multiplica por 100%:
m (%) = m x 100%. El intervalo aceptable de m es entre 0.85 (85%) y 1 (100%); si se tiene una señal modulada con m> 1 (100%),vea la
Fig. 2(e),se produce distorsión por sobremodulación y si m< 0.85(85%) se produce distorsión por submodulación, vea las figuras 2(b) y
2(c). El ideal es que m sea igual a 1 o 100%, vea la figura 2(d).
 2/6
FIGURA 2

Señal de AM para varios índices

de modulación y diversas
Portadora antes de ser modulada.
envolventes.

(e)
m> 1

Uno de los métodos básicos para obtener una señal modulada en amplitud es usar un multiplicador analógico, el cual posee dos entradas
(información y portadora) y una salida (señal modulada), la cual es proporcional al producto de las señales de entrada, como se muestra en
la figura 3:
m(t)
INFORMACION Modulador (Elemento no lineal)

X e(t) = m(t) s(t)

Señal Modulada en Amplitud

s(t)
PORTADORA

FIGURA 3 Modulador de AM usando un FIGURA 4 Espectro en frecuencia de una

elemento no lineal. señal AM.

En la figura 4 se observa el espectro en frecuencia de la señal AM donde se notan los tres componentes obtenidos en este proceso de
modulación: la portadora (fc) y las dos bandas laterales (superior: fc + fme inferior: fc – fm). Si la información no es una señal senoidal pura,
es decir, que posee varios componentes de frecuencia con un máximo de frecuencia de fm, el espectro se muestra en la figura 5 utilizando
la transformada de Fourier como herramienta matemática para poder observar en el dominio de la frecuencia la señal modulada en
amplitud.
Finalmente podemos saber que de la potencia transmitida por una señal de AM la mitad (50%) está contenida en la portadora y la otra
mitad (50%) está contenida en ambas bandas la laterales (25% cada una), dando como consecuencia que la potencia que posee la
portadora no contiene información, haciendo poco eficiente el uso del AM, pero compensando por la sencillez y economía de este sistema
de modulación.

Se observa en la figura 5 que la señal de AM, en el dominio de la

frecuencia y como consecuencia de la Transformada de Fourier, se duplica
la información a ambos lados de la frecuencia de portadora (fcóωc)
generando las bandas laterales (superior: fc + fmóωc + ωmy la inferior: fc –
fmóωc – ωm).

Así mismo se observa que el Ancho de Banda que ocupa una señal de AM
es el doble del Ancho de Banda Base (ABB) o de la frecuencia máxima de
la información (fm): ABTx en AM = 2ABB = 2fm = 2ωm

FIGURA 5
DESARROLLO EXPERIMENTAL. 3/6
Paso 1: Conecte el EB-3000 a la línea de alimentación, enciéndalo, el Multímetro digital (DVM) aparecerá en la pantalla. Inserte el
módulo EB-3162 en el EB-3000 y observe que en la pantalla aparece el nombre del módulo EB-3161 y verifique que no aparezcan
mensajes de error. Las figuras 6 y 7 muestran la sección del modulador de AM del EB-3161
Paso 2: Conecte a la salida (AM) del modulador el CH1del osciloscopio (Scope);el CH2 y el frecuencímetro (Cin) a la salida del VCO.
Conecte las tierras (GND) de ambos equipos a la tierra del módulo [Link] la figura 6.

CH1

FIGURA7
FIGURA6
CH2
CH2 CH1
POT2 y Cin Cin
POT2

Paso 3: Coloque el interruptor SW6 en la posición Low, gire en ambos sentidos el potenciómetro POT2 del VCO. Observe que la salida
del VCO y del modulador es una señal senoidal que varía su frecuencia al hacer girar el POT2.
Paso 4: Gire el potenciómetro POT2 del VCO desde una frecuencia mínima hasta una frecuencia máxima. Registre el intervalo de
frecuencias obtenido. Rango de frecuencias bajas (Low):____ a _____.Capture y reporte las imágenes de ambos canales (CH1 y CH2)
para la mínima y máxima frecuencias.
Paso 5: Cambie el interruptor SW6 a la posición Hi, notar que se obtiene una señal senoidal de mayor frecuencia, al hacer girar el POT2.
Paso 6:Gire el POT2 del VCO desde una frecuencia mínima hasta la frecuencia máxima. Registre el intervalo de frecuencias obtenido.
Rango de frecuencias altas (High): ______ a _______.Capture y reporte las imágenes de ambos canales (CH1 y CH2) para la mínima
y máxima frecuencias.
Paso 7: Gire el POT2 para obtener una frecuencia de salida del VCO de 800KHz (aprox.), midiéndola en Cin.
Paso 8: Conecte la salida de la fuente de voltaje variable Vvar a la entrada del modulador de AM (Sin). Vea la figura 6. Varíe el
potenciómetro Vvar y notará como la señal de salida del modulador (CH1) cambia igualmente.
Paso 9: Observe y registre en la siguiente tabla 1 los valores de Vvar ó Vm y de Vc (Amplitud pico de la salida del modulador de AM).
Calcule ∆Vc (que es la diferencia entre el valor previo y el siguiente de Vc) y Ka (que es la linealidad del modulador y que se obtiene
calculando la relación ∆Vc y ∆Vm). Así mismo capture y reporte las formas de onda de ambos canales para cada valor de Vvar ó Vm:

Lectura 1 2 3 4 5
Vvar ó Vm(Volts) 0 0.5 1.0 1.5 2.0
Vc(Vp) TABLA 1
∆Vc
∆Vm
Ka = ∆Vc/∆Vm

Paso 10: Dibuje una gráfica de la dependencia de la amplitud de Vc con respecto a Vvar ó Vm:

Vc

Vm

Paso 11: Desconecte la salida Vvar de la entrada del modulador de AM.

Paso 12: Conecte la salida del generador a la entrada del modulador (Sin). No olvide conectar la tierra (GND) del generador a la tierra
(GND) del módulo EB-3000. Vea la figura 7, arriba.
Paso 13: Conecte los canales CH1 y CH2 del osciloscopio a la salida del generador y a la salida del modulador de AM, respectivamente.
Ajuste la salida del VCO (usando el POT2) a 800KHz, medida con el frecuencímetro en Cin.
Paso 14: Ajuste la salida del generador de audio en 1 KHz y ajuste su amplitud para observar una modulación aproximada del 50%
(m<1). Observe, capture y reporte las formas de onda que aparecen en el osciloscopio, CH1 y CH2.
Paso 15: Cambie la forma de onda del generador a forma triangular. Observe y capture ambas señales que aparecen en el osciloscopio.
Paso 16: Regrese el generador a una señal senoidal de 1KHz, ajuste su amplitud para obtener el valor de índice de modulación m=1,
observe, capture y reporte las imágenes del osciloscopio (CH1 y CH2).
Paso 17: Ajuste la amplitud del generador para obtener un índice de modulación m > 1 (sobremodulación) observe, capture y reporte
las imágenes del osciloscopio (CH1 y CH2).
EXPERIMENTO 2: DETECCIÓN DE AM 4/6
OBJETIVOS:
Crear una señal de AM.
Demodular la señal de AM con el Detector de Envolvente.
Analizar el efecto de la constante de tiempo del detector en la calidad de la demodulación.
Observar la influencia de la frecuencia de la señal de entrada en la forma de onda de la salida.

INTRODUCCIÓN: La detección es la extracción de la información de la señal modulada en amplitud. Un método simple de detección es
la detección de envolvente basada en que la información se encuentra en la envolvente o contorno de la señal modulada en AM. Vea la
siguiente figura:

FIGURA 1 FIGURA 2

Envolvente de una Detector de

señal de AM. Envolvente de una
señal de AM.

Portadora

El detector más sencillo se compone de un diodo rectificador seguido de un filtro pasa bajas RC. Vea la [Link] que el detector de
envolvente funcione adecuadamente se recomienda que la constante de tiempo del filtro (Tm = RC) sea mucho mayor que el periodo de la
señal modulada recibida (Tc), por ejemplo 50 veces más: Tm = 50Tc. Es decir, que la respuesta del filtro RC sea 50 veces más lento que el
periodo de la señal modulada para que el capacitor no alcance a descargarse con cada semiciclo de la señal de AM. La señal obtenida de
este detector todavía posee componentes de alta frecuencia de la portadora por lo que será necesario volver a filtrarla para eliminar casi en
su totalidad dichos componentes. Esto se logra colocando un filtro después del circuito básico anteriormente descrito. También se mejora
mucho con un detector de envolvente de onda completa usando un rectificador con dos diodos, vea la siguiente figura:
FIGURA 3

Detector de
Envolvente de onda
completa con dos
diodos para

El detector de envolvente del entrenador EB-3161 (Figura 4) posee un diodo rectificador y un filtro RC, con opción a seleccionar dos
valores de R, con la finalidad de seleccionar dos constantes de tiempo.

FIGURA 4

Detector de Envolvente de AM
del entrenador EB-3161.

DESARROLLO EXPERIMENTAL.
Paso 1: Conecte y encienda el EB-3000, deberá aparecer en la pantalla el medidor DVM. Inserte el módulo EB-3161, verifique que en la
pantalla del EB-3000 aparece el nombre del módulo colocado y que no aparezcan mensajes de error.
Paso 2: Conecte el CH2 del osciloscopio y el frecuencímetro (Cin) a la salida del [Link] el interruptor del VCO en la posición Hi
y ajuste el potenciómetro POT2 a una frecuencia aproximada de 800KHz, midiéndola con el frecuencímetro, en Cin. Vea la figura 5.
Paso 3: Conecte la salida del generador y el CH1 del osciloscopio a la entrada del modulador de AM (Sin). Cambie el CH2 a la salida del
modulador (AM). Ajuste la frecuencia del generador a 1KHz. Haga los ajustes necesarios (OFFSET y AMPLITUD) en el generador para
obtener (aprox.) una modulación del 50% de la señal de AM a la salida del modulador, observada en el CH2.
Paso 4: Conecte un cable de la salida del modulador de AM a la entrada del detector de AM (AM Det.). Vea la figura 6.
 5/6
FIGURA 5 FIGURA 6
Se muestra el Se muestra la sección
diagrama del delDetector del EB-
CH1 CH2
modulador de 3161.
y Cin AM del módulo
CH2
EB-3161.

Paso 5: Coloque el interruptor SW3 en la posición R2. Conecte el CH2 del osciloscopio a la salida del detector de AM, vea la figura 6.
Observe, capture y reporte las señales observadas en CH1 y CH2. Se observará en el CH2 una señal senoidal (información que se
deberá amplificar posteriormente) muy similar a la forma de onda del generador.
Paso 6: Cambie la forma de onda del generador a triangular. Observe, capture y reporte las formas de onda observadas en CH1 y
CH2, deben ser muy similares.
Paso 7: Ponga el generador en una señal senoidal. Cambie el interruptor SW3 a R1. Observe, capture y reporte las formas de onda que
aparecen en CH1 y CH2. Explique y reporte lo que sucede.
Paso 8: Cambie la frecuencia del generador a 20KHz y repita los pasos 3 a 6. Observe, comente y reporte lo que sucede para este caso.
Paso 9: Regrese la frecuencia del generador a 1KHz, mueva el interruptor del VCO a Low y ajuste el potenciómetro POT2 para obtener
una frecuencia de portadora de 30KHz midiéndola en Cin. Ponga el interruptor SW3 en R2. Observe, capture y reporte las formas de
onda de CH1 y CH2 del osciloscopio. Explique y reporte lo qué sucede.
Paso 10: Cambie SW3 del detector de AM a R1. Observe, capture y reporte las formas de onda de CH1 y CH2. Explique y reporte
qué sucede.

EXPERIMENTO 3: FILTRO PASA BANDA DE R.F.

OBJETIVOS:
Hacer pasar señales de diferentes frecuencias a través de un filtro pasa banda.
Medir y calcular el Ancho de Banda del filtro pasa banda.
Hacer el análisis espectral la curva de respuesta del filtro pasa banda.

INTRODUCCIÓN. El Filtro Pasa Banda es un amplificador de banda angosta que transfiere solo cierto rango de frecuencias y en el caso
de la señal AM interesa que el filtro solo deje pasar el ancho de banda correspondiente a dicha señal de AM, la cual incluye a la portadora
y a las bandas laterales. El método general de construir un filtro de diferentes clases (Pasa Bajas, Pasa Banda, Rechazo de Banda y Pasa
Altas) está basado en un amplificador retroalimentado, como el que se muestra en la figura 1:

FIGURA 1Circuito general para construir un filtro. FIGURA 2 Filtro Pasa Banda.
Las admitancias Y1 a Y5 determinan el comportamiento del tipo de filtro requerido; se tienen admitancias en el circuito debido a que se
usan capacitores y así es más fácil hacer los cálculos. Para un filtro pasa bajas se requiere que Y2 y Y5 sean capacitores y el resto sean
resistencias; para un filtro pasa altas se requiere que Y2 y Y5 sean resistencias y el resto sean capacitores; cuando Y3 y Y4 son capacitores
y el resto son resistencias se tiene un filtro pasa banda, como el que se muestra en la figura 2.

Si C3 = C4 las resistencias se obtienen con: R5 = 2Q / ω0C R2 = R5 / 2(2Q2 – H) R1 = R5 / 2H

Donde: Q = fo / ∆f es el factor de calidad.
f0 = ω0 / 2π frecuencia central del filtro.
∆f = fs – fi ancho de banda del filtro:
fs = frecuencia de corte superior o máxima
fi = frecuencia inferior y mínima
H = R5 / 2R1 es la ganancia del filtro, también denominada como A0.
Si Q es 10 o menos entonces f0 y Q no son sensibles a los cambios en los valores de los capacitores y las resistencias. R5 determina el
voltaje de OFFSET de la salida como resultado de la corriente de polarización en la entrada. Se pueden cambiar los valores de f0 y Q
cambiando los componentes Y1 a Y5; como es más difícil hacer cambios en los capacitores, es preferible hacer cambios en las resistencias.
En la siguiente figura se muestra el filtro usado en el módulo EB-3161, en el cual la frecuencia central f0 puede variarse cambiando los
valores de R5, R1 ó R2 y donde R1 se usa para hacer cambios finos y R2 para hacer cambios gruesos de frecuencia.
 6/6

FIGURA 3

Filtro Pasa Banda del EB-3000.

R1 = 33KΩ R2 = 1KΩ
R5 = 22KΩ C3 = 47pF
C4 = 47pF

Con los valores de la figura 3 y con las ecuaciones dadas anteriormente, obtenga los valores teóricos de f0, Q y ∆f.

DESARROLLO EXPERIMENTAL.
Paso 1: Conecte el EB-3000 y enciéndalo. Deberá aparecer en la pantalla el DVM. Inserte el módulo EB-3161 en el EB-3000, aparecerá
en la pantalla el nombre del módulo insertado y verifique que no aparezcan mensajes de error.
Paso 2: Conecte la salida del modulador de AM al CH1 del osciloscopio (Scope en la figura 4); a la salida del VCO conecte el CH2 y el
frecuencímetro (Cin).Vea la figura 4.
CH1

CH2
Vmax p-p

CH2 y Cin

FIGURA 5. Amplitud pico a

pico de la portadora.
Paso 3: Coloque el interruptor del VCO en la posición Hi y ajuste el potenciómetro POT2 para obtener una frecuencia de salida de
aproximadamente [Link] y reporte las señales de CH1 y CH2, ambas se deberán observar como en la figura 5.
Paso 4:Varíe el potenciómetro del VCO y compruebe la variación de la frecuencia de salida del VCO y del modulador.
Paso 5: Conecte la salida del modulador a la entrada del Filtro Pasa Banda, mantenga el CH1 del osciloscopio a la salida del modulador y
cambie el CH2 del osciloscopio a la salida del filtro pasa banda. Vea la figura 4. En la pantalla del osciloscopio coloque la señal del CH1
arriba y la señal del CH2 abajo, para poderlas comparar.
Paso 6: Varíe el potenciómetro POT2 del VCO hasta que se tenga la máxima amplitud a la salida del filtro pasa banda. Observe, capture
y reporte las señales del CH1 y del CH2; además, anote y reporte la amplitud Vmax.p-p y la frecuencia central f0 (la del VCO).
Paso 7: Varíe el potenciómetro POT2 del VCO hasta obtener 0.7Vmax alrededor del valor máximo de salida (frecuencia de corte mínima,
fCmin y la frecuencia máxima de corte, fCmax). Observe, capture y reporte las señales de CH1 y CH2 y la frecuencia del VCO para
ambos casos. Estas son las frecuencias de corte mínima o inferior (fcmin) y máxima o superior (fcsup) del ancho de banda del filtro.
Paso 8: Conecte la salida variable del generador (GEN) a la entrada Sin del modulador de AM. Vea la figura 6.
CH1

GEN.

fo=1KHz Vmax p-p

m=50%

CH2

FIGURA 6 Modulador de AM con el generador. FIGURA 7 Amplitud pico a pico de la señal de AM.
Paso 9: Mantenga el CH1 a la salida del modulador de AM y CH2 a la salida del Filtro Pasa Banda, con el CH1 arriba y el CH2 abajo en
la pantalla del osciloscopio.
Paso 10: Varíe el potenciómetro POT2 del VCO hasta tener la máxima amplitud a la salida del filtro (CH2). Ambas señales (CH1 y CH2)
se deben observar como la de la figura 7. Observe, capture y reporte las señales de CH1 y CH2; además anote y reporte la amplitud
Vmaxp-p y la frecuencia central f0 (del VCO) para la señal de AM.
Paso 11: Ajuste el POT2 del VCO hasta obtener 0.7Vmax alrededor del valor máximo de salida (frecuencia de corte mínima, fCmin y la
frecuencia máxima de corte, fCmax). Observe, capture y reporte las señales de CH1 y CH2; anote la frecuencia para ambos casos.
Estas son las frecuencias de corte mínima (inferior) y máxima (superior) del ancho de banda del filtro pasa banda, para la señal de AM.
Paso 12: Calcule el ancho de banda ∆f del filtro, para ambos casos, la portadora sin modular y la portadora modulada y repórtelo.
Paso 13: Con los datos obtenidos calcule el valor experimental del factor de calidad, Q = f0 /∆f, para ambos casos.
