FORMATO: M-04-2015 (V. 1.

15)

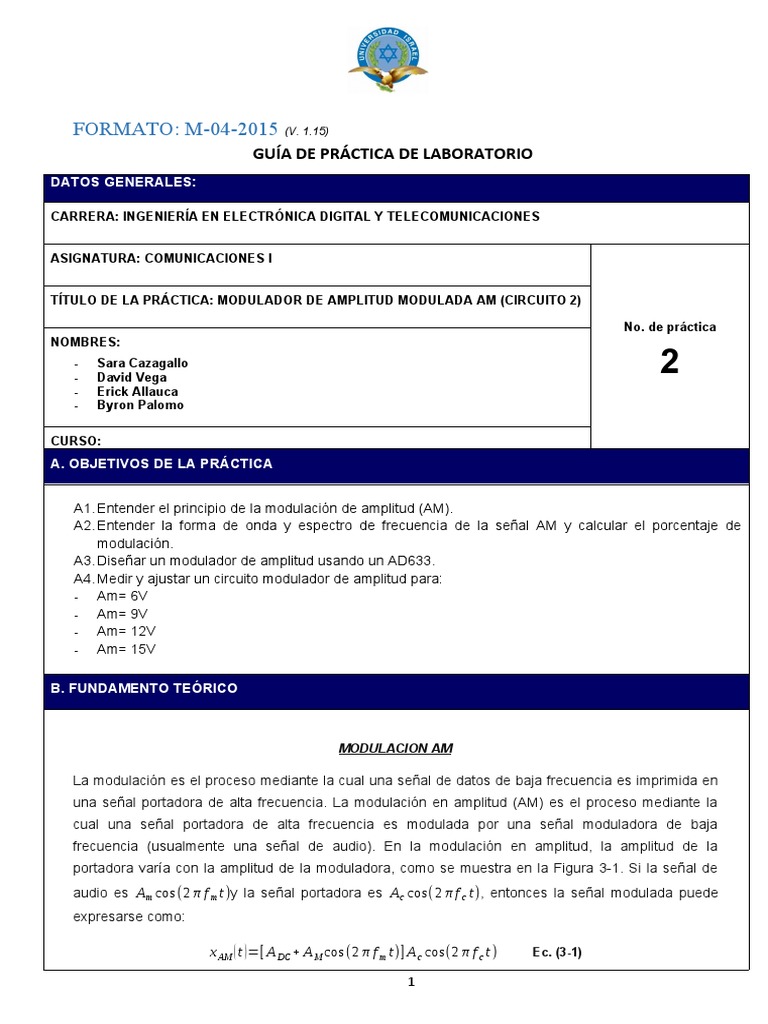

GUÍA DE PRÁCTICA DE LABORATORIO
DATOS GENERALES:

CARRERA: INGENIERÍA EN ELECTRÓNICA DIGITAL Y TELECOMUNICACIONES

ASIGNATURA: COMUNICACIONES I

TÍTULO DE LA PRÁCTICA: MODULADOR DE AMPLITUD MODULADA AM (CIRCUITO 2)

No. de práctica
NOMBRES:
-
-
Sara Cazagallo
David Vega
2
- Erick Allauca
- Byron Palomo

CURSO:
A. OBJETIVOS DE LA PRÁCTICA

A1. Entender el principio de la modulación de amplitud (AM).

A2. Entender la forma de onda y espectro de frecuencia de la señal AM y calcular el porcentaje de
modulación.
A3. Diseñar un modulador de amplitud usando un AD633.
A4. Medir y ajustar un circuito modulador de amplitud para:
- Am= 6V
- Am= 9V
- Am= 12V
- Am= 15V

B. FUNDAMENTO TEÓRICO

MODULACION AM

La modulación es el proceso mediante la cual una señal de datos de baja frecuencia es imprimida en
una señal portadora de alta frecuencia. La modulación en amplitud (AM) es el proceso mediante la
cual una señal portadora de alta frecuencia es modulada por una señal moduladora de baja
frecuencia (usualmente una señal de audio). En la modulación en amplitud, la amplitud de la
portadora varía con la amplitud de la moduladora, como se muestra en la Figura 3-1. Si la señal de
audio es Am cos (2 π f m t )y la señal portadora es Ac cos(2 π f c t), entonces la señal modulada puede
expresarse como:

x AM ( t )=[ A DC + A M cos (2 π f m t)] A c cos(2 π f c t ) Ec. (3-1)

1
¿ A DC [1+ mcos(2 π f m t )] A c cos (2 π f c t)
¿ A DC A c [1+mcos( 2 π f m t)]cos (2 π f c t)
Donde

ADC=nivel cd
Am=amplitud de la señal de audio
Ac=amplitud de la señal de portadora
fm=frecuencia de la señal de audio
fc=frecuencia de la señal de portadora
m=índice de modulación Am ∕ Ac

Fig. 3-1 Formas de onda de la modulación de amplitud

Re escribiendo la Ec. Se obtiene:

1
x AM ( f )= A DC A C m {cos [ 2 π ( f c + f m ) t }¿+ cos 2 π (f c ⎼ f m )t ¿ }+ A DC A c cos (2 π f c t) Ec.(3-2)
2

El primer término en el lado derecho de la Ec. (3-2) representa la señal de doble banda lateral y el
segundo término es la señal portadora. De acuerdo a la Ec. (3-2), el espectro de la señal modulada en
AM puede graficarse como se muestra en la Figura 3-2. En una transmisión de AM la frecuencia
portadora y la amplitud siempre permanecen constantes, mientras las bandas laterales varían
continuamente en frecuencia y amplitud. Por lo tanto, la portadora no contiene información porque que
este nunca cambia. En el receptor, la potencia de la portadora es ignorada, y por tanto se disipa en el
circuito. En una transmisión en AM la eficiencia es menor que en una transmisión en DSBSC (doble
banda lateral con portadora suprimida). Por la naturaleza de la señal transmitida en AM, el circuito
receptor (demodulador de AM) es mucho más simple que el receptor DSBSC. Esta es una de las
ventajas de la transmisión en AM.
2
La m en la Ec. (3-1), conocido como índice de modulación, es un parámetro importante. Cuando m
esta expresada en porcentajes, este usualmente se le llama porcentaje de modulación. Este se define
como

Amplitud de la señal moduladora A

m= x 100 %= m x 100 % Ec.(3-3)
nivel cd A DC

En un circuito practico, por lo general, el parámetro ADC resulta difícil de obtener, por lo tanto el índice
de modulación se calcula generalmente mediante

Emax −Emin
m= x 100 % Ec.(3-4)
Emax + Emin

Donde Emax = AC + A m y Emin = A c ⎼ A m como se indica en la figura 3-1

Como se mencionó anteriormente, la señal de audio está contenido en las bandas laterales. Entre
mayor sea estas bandas mayor la eficiencia de transmisión. De la Ec. (3-2), se observa que esta
condición se obtiene al incrementar índice de modulación. A mayor índice de modulación, mayor será
el aumento de las bandas laterales y mayor la eficiencia. En la práctica, el índice de modulación es
usualmente menor o igual a 1, si m > 1, se produce la sobre modulación.

Entrada Entrada de Salida del modulador Características

de audio balanceado del circuito
portador
a

fc fc 2f c Duplicado de
frecuencia

fc fm f c , f c + f m , f c −f m AM

3
 fc fm f c + f m , f c −f m DSB-SC

Tabla 3-1 Una comparación entre las salidas del modulador balanceado bajo diferentes condiciones
de frecuencia de entrada

C. LISTADO DE MATERIALES O HERRAMIENTAS

[Link] integrado AD633

C2. Dos Capacitores de 100nF
C3. Osciloscopio
C4. Fuente DC de +15 V
C5. Fuente DC de – 15 V
C6. Señal moduladora de 3V, 500 Hz
C7. Señal portadora de 6V, 12 KHz

D. INSTRUCCIONES PARA REALIZAR LA PRÁCTICA

EXPERIMENTO:

D1. En el circuito integrado AD633 en los pines 5 y 8 conecte los capacitores de 100 nF.
D2. Conecte la fuente DC(+) al capacitor que se encuentra en el pin 5 y la fuente DC (-) al capacitor que
se encuentra en el pin 8.
D3. Conecte una onda seno proveniente del generador de señales (señal moduladora) con una amplitud
de 3 V, 500 Hz en el pin 1 y 2 del circuito integrado, y una onda seno desde el generador de
radiofrecuencia (señal portadora) con una amplitud de 6 V, 12 kHz al pin 3 y 4.
D4. Conecte los pines 3 y 6.
D5. Conecte la punta de prueba del osciloscopio al pin 7 del circuito integrado. Observe la forma de onda
de salida. Registre el resultado en la Tabla 3-1.
D6. Usando los resultados anteriores y la Ec. (3-4), calcule y registre el porcentaje de modulación de la
señal de salida en la Tabla 3-1.
D7. Cambie la señal datos (señal moduladora) a las siguientes amplitudes 6V, 9V, 12V y 15V y registre el
porcentaje de modulación de la señal de salida en la Tabla 3-1.

4
E. RESULTADOS OBTENIDOS

Tabla 3.1

Amplitud de la señal moduladora = Am , fm = 500Hz , Amplitud de señal portadora= Ac =6 V

Amplitud
de la señal
Forma de Onda Modulada Indice de Modulacion
de datos
Am

Emax −Emin
m= x 100 %
Emax + Emin
Emax = AC + A m y
Emin = A c ⎼ A m
Am
m= x 100 %
3V Ac
3
m= x 100 %
6
m=50 %

Am
m= x 100 %
Ac
6
m= x 100 %
6
m=100 %
6V

5
 Am
m= x 100 %
Ac
9
9V m= x 100 %
6
m=150 %

Am
m= x 100 %
Ac
12 V 12
m= x 100 %
6
m=200 %

Am
m= x 100 %
Ac
15 V 15
m= x 100 %
6
m=250 %

6
G. SIMULACIONES CÁLCULOS (Sección a usar si la asignatura lo requiere)

CIRCUITO:

RESULTADOS: Am= 3 V.

CANAL A: Señal modulada

CANAL C: Señal portadora

CANAL B: Señal moduladora

Se puede observar que la señal modulada tiene un valor aceptable de porcentaje de modulacion (m=50%)

RESULTADOS: Am= 6 V.

7
 CANAL A: Señal modulada

CANAL C: Señal portadora

CANAL B: Señal moduladora

Se puede observar que la señal modulada tiene un valor aceptable de porcentaje de modulacion (m=100%)

RESULTADOS: Am= 9 V.

CANAL A: Señal modulada

CANAL C: Señal portadora

CANAL B: Señal moduladora

Se puede observar que la señal modulada tiene sobremodulación (m=150%)

RESULTADOS: Am= 12 V.

8
 CANAL A: Señal modulada

CANAL C: Señal portadora

CANAL B: Señal moduladora

Se puede observar que la señal modulada tiene sobremodulación (m=200%)

RESULTADOS: Am= 15 V.

CANAL A: Señal modulada

CANAL C: Señal portadora

CANAL B: Señal moduladora

Se puede observar que la señal modulada tiene sobremodulación (m=250%)

9
H. CONCLUSIONES Y RECOMENDACIONES

- El índice de modulación en AM brinda una medida de la magnitud de la variación que sufre la

señal modulada en cuanto a su amplitud.
- El nivel más alto de modulación es del 100 % y sucede cuando la amplitud de la portadora es
igual a la amplitud de la moduladora ( Am = Ap ). Si la amplitud de la moduladora es mayor
que la portadora ( Am > Ap ) entonces existirá sobremodulación y esto originará pérdida de
información audible, trayendo como consecuencia distorsión. Si la amplitud de la moduladora
es menor que la amplitud de la portadora (Am < Ap) entonces la señal será inframodulada.

- Se puede concluir que básicamente se combinan las variaciones de amplitud de la señal

moduladora con la de radiofrecuencia de la portadora y así toma forma de las variaciones de
la señal portadora que vendría hacer la señal ya modulada.

- Para esta práctica se utilizó el integrado AD633 (multiplicador analógico de 4 cuadrantes con
ancho de banda de 1 MHz), el cual nos ayudó a controlar la señal de modulación por voltajes
y a ahorrar recurso en la implementación del circuito.

- La modulación en amplitud nos permite reducir las distorsiones presentes en la señal de

acuerdo a si se cumple con los valores adecuados del índice de modulación es decir m =
100%

I. BIBLIOGRAFÍA

- [Link]
automatizacion-y-control/practica/marco-operativo-amplitud-modulada/7091890/view
- [Link]
- [Link]
automatizacion-y-control/practica/marco-operativo-amplitud-modulada/7091890/view

10
J. ANEXOS
