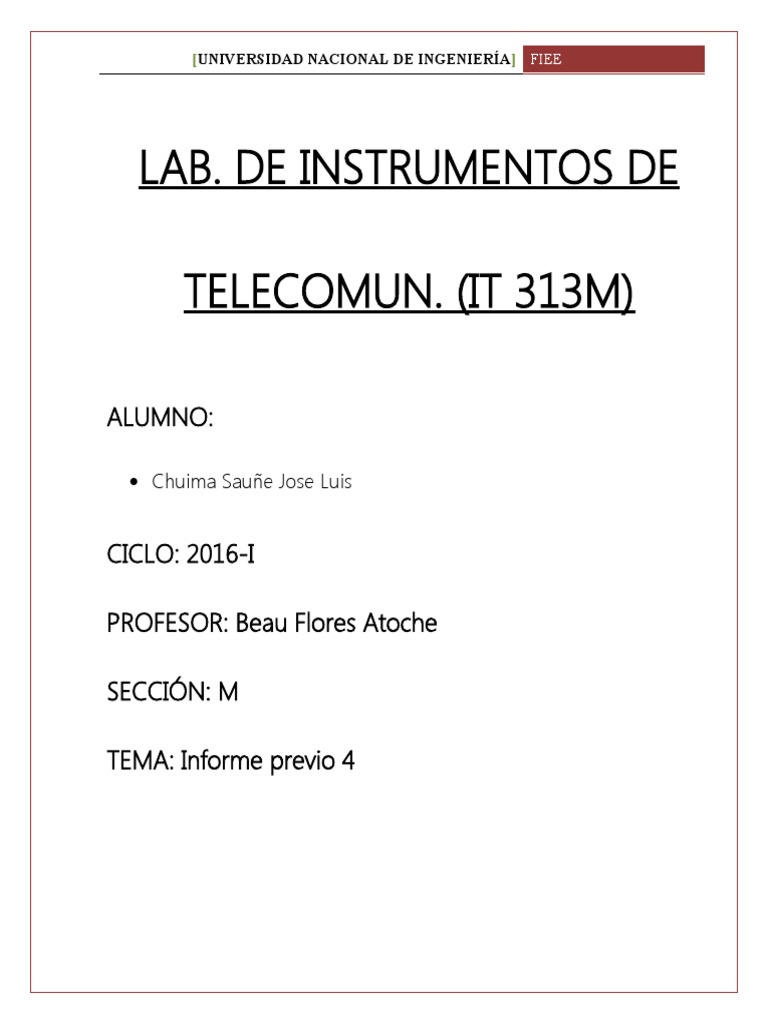

[UNIVERSIDAD NACIONAL DE INGENIERÍA] FIEE
LAB. DE INSTRUMENTOS DE
TELECOMUN. (IT 313M)
ALUMNO:
Chuima Sauñe Jose Luis
CICLO: 2016-I
PROFESOR: Beau Flores Atoche
SECCIÓN: M
TEMA: Informe previo 4
[UNIVERSIDAD NACIONAL DE INGENIERÍA] FIEE
INFORME PREVIO 4
1. Modulacion Lineal (modulacion de doble banda lateral DSB, banda lateral única SSB y
amplitud modula AM).
Modulacion de doble banda lateral DSB
La modulación en doble banda lateral (DBL), en inglés Double Side Band (DSB), es
una modulación lineal que consiste en modificar la amplitud de la señal portadora en función de las
variaciones de la señal de información o moduladora. La modulación en doble banda lateral
equivale a una modulación AM, pero sin reinserción de la portadora.
La portadora no transmite ninguna de las características que definen el mensaje y encima consume
la mayoría de la energía de la onda modulada. El ancho de banda necesario para la transmisión de
información es el doble de la frecuencia de la señal moduladora, causando una pérdida de ancho de
banda en el espectro.
Modulacion de banda lateral única SSB
Modulación de banda lateral única (SSB) del inglés Single Side Band es una evolución de la AM.
La banda lateral única es muy importante para la rama de la electrónica básica ya que permite
transmitir señales de radio frecuencia que otras modulaciones no pueden transmitir.
En la transmisión en Amplitud Modulada se gasta la mitad de la energía en transmitir una onda de
frecuencia constante llamada portadora, y sólo un cuarto en transmitir la información de la señal
moduladora (normalmente voz) en una banda de frecuencias por encima de la portadora. El otro
cuarto se consume en transmitir exactamente la misma información, pero en una banda de
frecuencias por debajo de la portadora. Es evidente que ambas bandas laterales son redundantes,
bastaría con enviar una sola. Y la portadora tampoco es necesaria.
Por medio de filtros colocados en el circuito de transmisión, el transmisor BLU elimina la portadora
y una de las dos bandas. El receptor, para poder reproducir la señal que recibe, genera localmente
-mediante un oscilador- la portadora no transmitida, y con la banda lateral que recibe, reconstruye la
información de la señal moduladora original.
Un ejemplo de emisor / receptor BLU es el BITX.
[UNIVERSIDAD NACIONAL DE INGENIERÍA] FIEE
Modulacion amplitud modula AM
La modulación de amplitud o amplitud modulada (AM) es una técnica utilizada en la comunicación
electrónica, más comúnmente para la transmisión de información a través de una onda transversal
de televisión. La modulación en amplitud (AM) funciona mediante la variación de la amplitud de la
señal transmitida en relación con la información que se envía. Contrastando esta con la modulación
de frecuencia, en la que se varía la frecuencia, y la modulación de fase, en la que se varía la fase. A
mediados de la década de 1870, una forma de modulación de amplitud, inicialmente llamada
"corrientes ondulatorias", fue el primer método para enviar con éxito audio a través de líneas
telefónicas con una calidad aceptable.
2. Proceso de modulación y demodulación a través de:
a) Diagrama de bloques
b) Relaciones matemáticas entre señal portadora, modulante y modulada
Consideremos que la expresión matemática de la señal portadora está dada por
(1) vp(t) = Vp sen(2π fp t)
Donde Vp es el valor pico de la señal portadora y fp es la frecuencia de la señal portadora.
De manera similar podemos expresar matemáticamente a la señal moduladora
(2) vm(t) = Vm sen(2π fm t)
Siendo Vm el valor pico de la señal moduladora y fm su frecuencia.
La señal modulada tendrá una amplitud que será igual al valor pico de la señal portadora
más el valor instantáneo de la señal modulada.
(3) v(t) = ( Vp + vm(t) )sen(2π fp t)
[UNIVERSIDAD NACIONAL DE INGENIERÍA] FIEE
v(t) = ( Vp + Vm sen(2π fm t) )sen(2π fp t)
luego sacando Vp como factor común
(4)
Se denomina índice de modulación
reemplazando m en (4)
Operando
(5)
recordando la relación trigonométrica
aplicamos esta entidad a la ecuación (5)
(6)
La
expresión (6) corresponde a la señal modulada en amplitud.
Si al índice de modulación se lo expresa en porcentaje se obtiene el porcentaje de
modulación
M puede variar de 0% a 100% sin que exista distorsión, si se permite que el porcentaje de
modulación se incremente más allá del 100% se producirá distorsión por sobre-modulación,
lo cuál da lugar a la presencia de señales de frecuencias no deseadas.
[UNIVERSIDAD NACIONAL DE INGENIERÍA] FIEE
c) Relación grafica en el dominio del tiempo
d) Relación grafica en el dominio de la frecuencia
[UNIVERSIDAD NACIONAL DE INGENIERÍA] FIEE
3. Porque se dice que estos son esquemas de modulación lineal
La modulación lineal recibe su nombre porque el espectro que produce está relacionado en
forma lineal con el espectro del mensaje. Entre los tipos de modulación lineal que existen se
encuentran: AM (Amplitude Modulation), DSB (Double Side Band), SSB ( Single Side
Band), VSB ( Vestigial Side Band) . Sea cual sea el tipo que se analice, las convenciones
serán las siguientes:
a. El mensaje x(t) estará limitado en banda (BW=W)
b. El mensaje x(t) estará normalizado, esto es, |x(t)| <= 1. En este caso la potencia promedio
será también menor e igual que 1 si proviene de una fuente ergódica.
c. Muchas veces supondremos que el mensaje es un tono x(t)=AmCosωmt lo cual tiene
sentido dado que el análisis de Fourier nos permite representar señales en función de
sinusoides y así aplicar superposición si los sistemas son lineales. Por otra parte como la
modulación de onda contínua utiliza portadora sinusoidal, la señal resultante ( si el ancho de
banda fraccional es pequeño) puede analizarse como una sinusoide pura.
4. Compare DSB, SSb y AM en términos de potencia
DSB (Potencia)
Podemos calcular la potencia de la señal modulada DBL a partir de su expresión temporal
calculando la esperanza de ésta al cuadrado.
Dónde P X es la potencia de la señal moduladora y Ap la amplitud de la portadora.
SSB (Potencia)
AM (Potencia)
[UNIVERSIDAD NACIONAL DE INGENIERÍA] FIEE
5. Índice de modulación y sobre modulación AM
Cuando el índice modulación “m” es mayor que 1, se da la sobre modulación.
