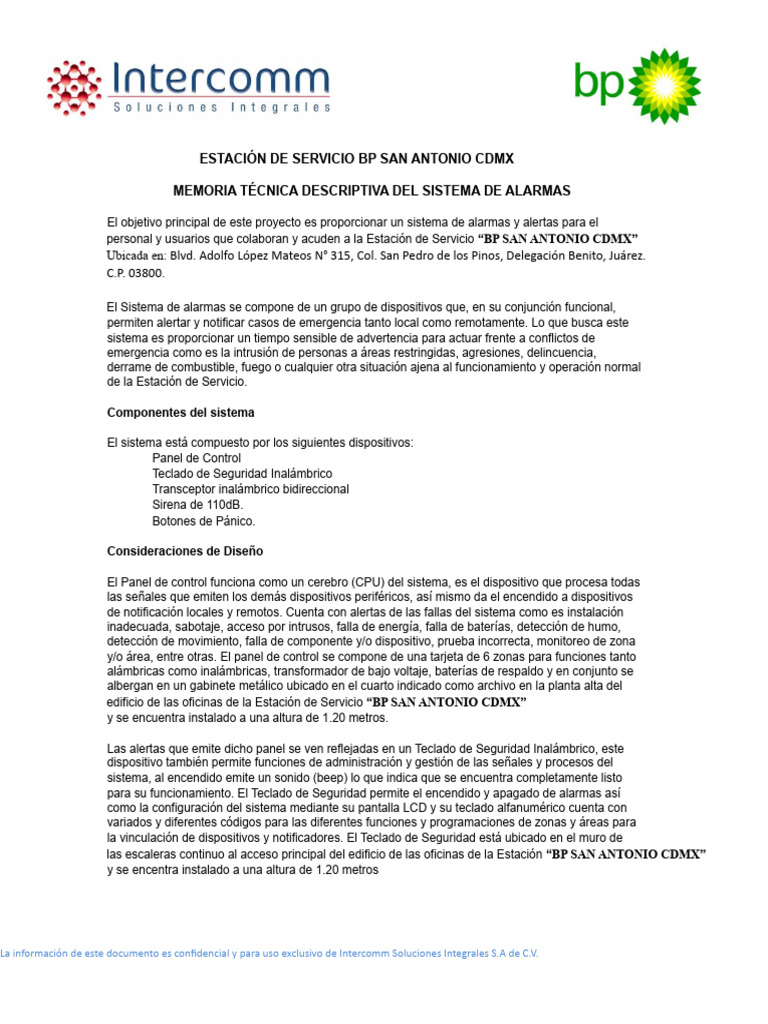

ESTACIÓN DE SERVICIO BP SAN ANTONIO CDMX

MEMORIA TÉCNICA DESCRIPTIVA DEL SISTEMA DE ALARMAS

El objetivo principal de este proyecto es proporcionar un sistema de alarmas y alertas para el

personal y usuarios que colaboran y acuden a la Estación de Servicio “BP SAN ANTONIO CDMX”
Ubicada en: Blvd. Adolfo López Mateos N° 315, Col. San Pedro de los Pinos, Delegación Benito, Juárez.
C.P. 03800.

El Sistema de alarmas se compone de un grupo de dispositivos que, en su conjunción funcional,

permiten alertar y notificar casos de emergencia tanto local como remotamente. Lo que busca este
sistema es proporcionar un tiempo sensible de advertencia para actuar frente a conflictos de
emergencia como es la intrusión de personas a áreas restringidas, agresiones, delincuencia,
derrame de combustible, fuego o cualquier otra situación ajena al funcionamiento y operación normal
de la Estación de Servicio.

Componentes del sistema

El sistema está compuesto por los siguientes dispositivos:

Panel de Control
Teclado de Seguridad Inalámbrico
Transceptor inalámbrico bidireccional
Sirena de 110dB.
Botones de Pánico.

Consideraciones de Diseño

El Panel de control funciona como un cerebro (CPU) del sistema, es el dispositivo que procesa todas
las señales que emiten los demás dispositivos periféricos, así mismo da el encendido a dispositivos
de notificación locales y remotos. Cuenta con alertas de las fallas del sistema como es instalación
inadecuada, sabotaje, acceso por intrusos, falla de energía, falla de baterías, detección de humo,
detección de movimiento, falla de componente y/o dispositivo, prueba incorrecta, monitoreo de zona
y/o área, entre otras. El panel de control se compone de una tarjeta de 6 zonas para funciones tanto
alámbricas como inalámbricas, transformador de bajo voltaje, baterías de respaldo y en conjunto se
albergan en un gabinete metálico ubicado en el cuarto indicado como archivo en la planta alta del
edificio de las oficinas de la Estación de Servicio “BP SAN ANTONIO CDMX”
y se encuentra instalado a una altura de 1.20 metros.

Las alertas que emite dicho panel se ven reflejadas en un Teclado de Seguridad Inalámbrico, este
dispositivo también permite funciones de administración y gestión de las señales y procesos del
sistema, al encendido emite un sonido (beep) lo que indica que se encuentra completamente listo
para su funcionamiento. El Teclado de Seguridad permite el encendido y apagado de alarmas así
como la configuración del sistema mediante su pantalla LCD y su teclado alfanumérico cuenta con
variados y diferentes códigos para las diferentes funciones y programaciones de zonas y áreas para
la vinculación de dispositivos y notificadores. El Teclado de Seguridad está ubicado en el muro de
las escaleras continuo al acceso principal del edificio de las oficinas de la Estación “BP SAN ANTONIO CDMX”
y se encentra instalado a una altura de 1.20 metros

La información de este documento es confidencial y para uso exclusivo de Intercomm Soluciones Integrales S.A de C.V.
 El Transceptor inalámbrico bidireccional se encuentra conectado directamente del panel de control
mediante cable tipo CMR, anti flama (UL 1666, CSA FT4), formado por 4 conductores de tamaño 22
AWG (Compuestos por 7 hilos de cobre estañado del número 30 de cobre desnudo), el cable es
trenzado y blindado con aislamiento de Polipropileno y blindaje exterior de aluminio poliéster, cuenta
con pliegue de protección de corto circuito, cubierta exterior de Policloruro de Vinilo (PVC), y su
funcionamiento y operación soportan temperaturas de -20ºC a +75ºC. Certificado por UL, cUL, NEC,
RoHS, CSA.
El Transceptor recibe y envía señales a los dispositivos del sistema, tiene una función host que
permite interconectar los periféricos incorporados al sistema se ubica en la fachada de la entrada
principal del edificio de las oficinas de la Estación “BP SAN ANTONIO CDMX”
y se encuentra instalado a una altura de 2.50 metros.

La Sirena de 110dB, es un dispositivo de notificación, que es encendido inalámbricamente para dar

aviso y alerta al personal y usuarios de la Estación, su alta potencia sonora permite dar una rápida
notificación a toda el área tanto interna como externa, adicionalmente cuenta con señal luminosa por
medio de un estrobo de gran poder lo que da un valor adicional al sistema teniendo una doble alerta,
tanto visual como audible. La sirena está diseñada con una carcasa de alta resistencia que cuenta
con certificación IP55 (protección contra polvo y chorros de agua). En su interior y protegidas, cuenta
con baterías de larga duración, de hasta 8 años, con poco mantenimiento.

Botones de Pánico, estos dispositivos podrán ser usados de forma portátil y deberán ser asignados
estratégicamente al personal clave que cuente con las facultades para iniciar algún tipo de alarma,
también podrán ser instalados fijos en lugares principales y de fácil de acceso donde el personal
pueda activarlos. Los botones de pánico son de fácil activación y cuentan con señal luminosa al
momento de ser activados, según los requerimientos y necesidades de la Estación de Servicio
pueden agregarse al sistema más dispositivos.

Los dispositivos inalámbricos que componen este sistema de alarmas y dan servicio a la Estación
de Servicio BP SAN ANTONIO CDMX”

cuentan con tecnología de transmisión multicanal de espectro ensanchado por

salto de frecuencia permite que el sistema salte entre canales de frecuencia inalámbrica para
garantizar una perfecta transmisión de las comunicaciones seguras entre todos los dispositivos y el
panel de control. La potencia de transmisión adaptable permite que la batería de los dispositivos y
periféricos del sistema dure hasta ocho años. Altos rangos de transmisión que permiten una

La información de este documento es confidencial y para uso exclusivo de Intercomm Soluciones Integrales S.A de C.V.
 comunicación confiable entre los dispositivos a una línea de visión de hasta 2Km de distancia, por lo
que no es necesario instalar de repetidoras adicionales. Tecnología de comunicación sincronizada
(TDMA), evita la colisión de mensajes al dividir los canales en varios intervalos de tiempo. Esto
permite una mayor transmisión de datos y garantiza que los dispositivos puedan comunicarse
siempre que sea necesario. Encriptación AES de 128 bits ofrece una protección excepcional de alto
nivel contra herramientas de análisis y ataques digitales.

Configuración del Sistema de Alarmas, implementación de la plataforma de alarmas, creación y

configuración de administrador y usuarios. Pruebas de cobertura, comunicación, disparo y aborto
entre los dispositivos. Pruebas, identificación, etiquetado y certificación del cableado de los servicios
del sistema. Capacitación, Juegos de manual de operación, mantenimiento y programación.
Elaboración de pruebas de desempeño, memoria técnica y entrega en funcionamiento.

La información de este documento es confidencial y para uso exclusivo de Intercomm Soluciones Integrales S.A de C.V.
 DIAGRAMA INSTALACIÓN ALARMA NEO
