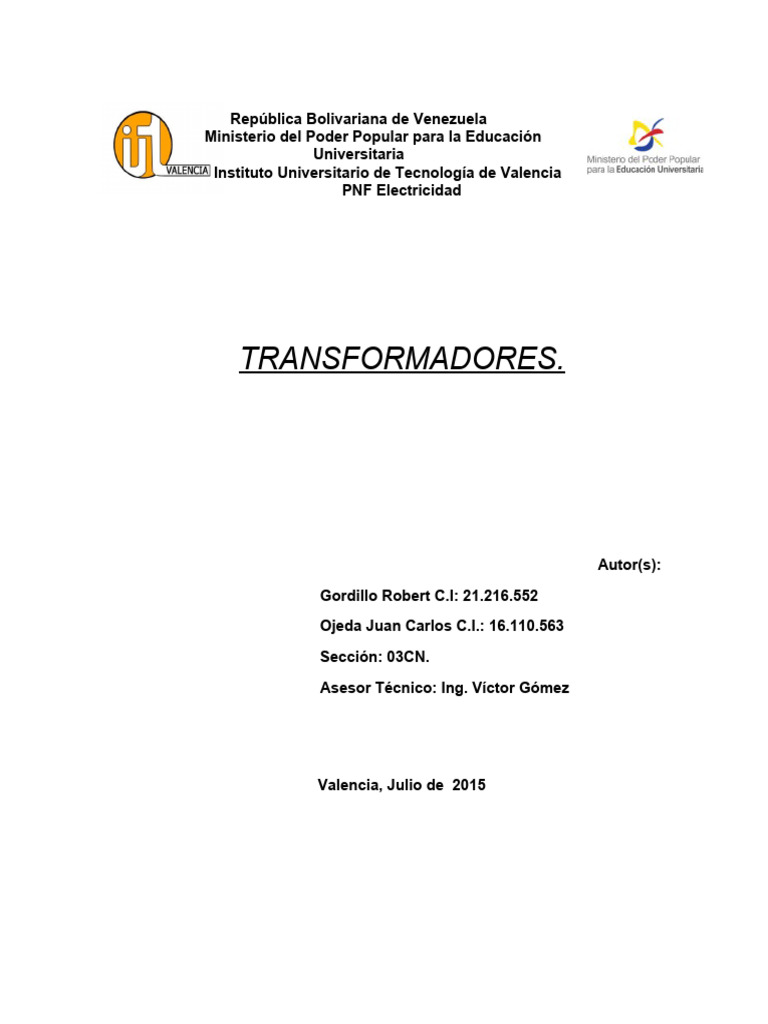

República Bolivariana de Venezuela

Ministerio del Poder Popular para la Educación

Universitaria
Instituto Universitario de Tecnología de Valencia
PNF Electricidad

TRANSFORMADORES.

Autor(s):
Gordillo Robert C.I: 21.216.552
Ojeda Juan Carlos C.I.: 16.110.563
Sección: 03CN.
Asesor Técnico: Ing. Víctor Gómez

Valencia, Julio de 2015

 TRANSFORMADORES DE MEDICION

Los transformadores de medición son muy utilizados por las ventajas que trae ya que si se desea
realizar mediciones a magnitudes grandes (corriente y tensión) se requeriría de equipos robustos,
muy costosos y a la vez peligrosos sabiendo que van a estar constantemente manipulados por las
personas. Lo que realizan los transformadores de medición es disminuir las magnitudes nominales
a valores proporcionales menores a estas en los que se pueda trabajar con instrumentos de
medición o de protección de bajo alcance. Separan eléctricamente el circuito medido de los
aparatos de medición pudiendo también ubicarlos en lugares muy distantes al circuito medido.

Transformadores de corriente

Convierten una intensidad de corriente alterna elevada en una proporcional más pequeña, su tipo
de conexionado es en serie con la carga, la relación es inversa con el número de vueltas de las
bobinas:

Transformadores de Corriente.

Por el uso que tienen se pueden clasificar en: Transformadores de medida Transformadores de
protección. Transformadores de medida. Como se indica, estos son utilizados para conectar en
estos aparatos para realizar monitoreos (mediciones) a un circuito con corrientes elevadas. Se
caracterizan por su precisión y por sobre saturarse con intensidades moderadas. De esta los
instrumentos de medida ven atenuado el efecto que altas intensidades pueden tener sobre ellos.

Transformador de baja tensión Magnético.

En un transformador de baja tensión magnético, se utilizan dos bobinas de alambre, la bobina

primaria y secundaria. La bobina primaria lleva la entrada o alta tensión y crea un flujo magnético,
que induce una corriente en la bobina secundaria. Puesto que hay más devanados en la bobina
primaria que en la secundaria, esta última tiene un voltaje más bajo. La tensión de salida exacta
depende del número de devanados en las dos bobinas.

Transformador de tensión Capacitivo.

Transformador de tensión que comprende un divisor capacitivo, una unidad electromagnética

acoplada al divisor, en la cual la tensión secundaria es proporcional a la tensión primaria, y difiere
en fase por un ángulo que es aproximadamente cero para una conexión apropiada.

Tensión nominal Primaria.

Valor de la tensión primaria que figura en la designación del transformador y a partir de la cual son
determinadas sus condiciones de funcionamiento.

Tensión nominal Secundaria.

 Valor de la tensión secundaria que figura en la designación del transformador y a partir de la cual
son determinadas sus condiciones de funcionamiento.

Relación de transformación nominal (kn).

Relación entre la tensión primaria nominal (Upn) y la tensión secundaria nominal (Usn).

kn =Upn/Usn.

Error de relación (ε):

Error que introduce el transformador en la medida de la tensión y proviene de que la relación de

transformación actual no es igual a la relación de transformación nominal.

ε = knUS − UP /UP × 100(%).

Desfasaje (ϕ).

Diferencia de fase entre los fasores de tensión primaria y secundaria. El desfasaje es positivo
cuando el fasor de tensión secundario se encuentra adelantado con respecto al fasor de tensión
primario. Esta definición es estricta para régimen sinusoidal.

Ferroresonancia.

Resonancia sostenida de un circuito consistente de una capacidad con una inductancia magnética
no lineal saturable. La ferroresonancia puede ser originada por maniobras de operación del lado
primario o secundario.

Respuesta transitoria.

La medida de la fidelidad de la forma de onda de tensión secundaria comparada con la forma de

onda de tensión primaria bajo condiciones transitorias.

Dispositivo de amortiguación.

Dispositivo incorporado a la unidad electromagnética con el propósito de: limitar sobretensiones

que puedan aparecer entre uno o más componentes. y/o prevenir ferroresonancia sostenida. y/o
alcanzar un alto desempeño de la respuesta transitoria del transformador de tensión capacitivo.

Límites del error de tensión y del desfasaje.

El error de tensión y el desfasaje a la frecuencia nominal no deben exceder los valores dados por la
siguiente tabla, para cualquier tensión entre 80 % y 120 % de la tensión nominal y con cargas entre
25 % y 120 % de la carga nominal con un factor de potencia de 0.8 en atraso.
 Clase de precisión.

Las clases de precisión para un transformador de tensión capacitivo monofásico, para protección,
son: 3P − 6P Además se introducen tres clases adicionales para el desempeño transitorio: T1, T2 y
T3.

Límites del error de tensión y del desfasaje.

El error de tensión y el desfasaje a la frecuencia nominal no deben exceder las valores dados por la
siguiente tabla, para cualquier tensión entre 5 % de la tensión nominal y la tensión nominal
multiplicada por el factor de tensión nominal y con cargas entre 25 % y 100 % de la carga nominal
con un factor de potencia de 0.8 en atraso.

Error Compuesto.

En las condiciones de régimen permanente, es el valor eficaz de la diferencia entre:

a) Los valores instantáneos de la corriente primaria.

b) El producto de la relación de transformación nominal por los valores instantáneos de la
corriente secundaria.

Nota: los signos positivos de las corrientes primarias y secundarias corresponden a los convenios
admitidos para la marcación de los bornes.

Normas de Seguridad.

La presente especificación técnica establece los requisitos generales que debe cumplir el
suministro, fabricación, inspección y ensayos de TRANSFORMADORES DE INSTRUMENTACION
(TI’s) DE ALTA TENSION, a ser suministrados al Grupo Endesa S.A, en adelante el cliente; para ser
instalados en las subestaciones de poder de las empresas distribuidoras del Grupo en
Latinoamérica. Los TI’s pueden ser TRANSFORMADORES DE CORRIENTE (TC’s), o
TRANSFORMADORES DE VOLTAJE (TV’s). El suministro debe incluir el equipamiento completo, con
todos los accesorios necesarios para su instalación, puesta en servicio y operación. Aunque no
hayan sido especificadas explícitamente, el suministro debe incluir repuestos, herramientas
especiales para su mantención, planos, manuales de instrucción, informes de pruebas y demás
documentos y servicios relacionados con estos equipos.

DOCUMENTOS DE LA ESPECIFICACIÓN.

El presente documento es el cuerpo principal de la especificación de “Transformadores de

instrumentación de AT”. Las características técnicas garantizadas para dichos transformadores se
detallan en el Anexo Nº1. • Anexo 1: “Características técnicas garantizadas para transformadores
de instrumentación de AT (E-SE- 005)”. Los requerimientos de cada Empresa complementarios al
documento principal se indican en el Anexo 2. • Anexo 2: “Información Técnica Adicional” Donde
exista conflicto entre lo enunciado por algún documento anexo con respecto al documento
principal de la especificación, primará lo enunciado en este último. 3.
 NORMAS APLICABLES.

En todos los detalles no señalados en esta especificación, los TI’s deben ser diseñados, fabricados
y probados de acuerdo a la serie completa de la norma IEC - 60044, en su más reciente edición; y
según lo indicado en el Anexo N°1 “Características Técnicas Garantizadas” para cada tipo de
transformador. • IEC 60044 - 1: Transformadores de corriente. • IEC 60044 - 2: Transformadores
de voltaje inductivos. • IEC 60044 - 5: Transformadores de voltaje capacitivos. • IEC 60044 - 6:
Requisitos para los transformadores de corriente de protección para respuesta en régimen
transitorio. • IEC 60815: Guía para la selección de aisladores, respecto a las condiciones de
polución. • IEC 60296: Especificación del aceite mineral aislante nuevo para equipos eléctricos. •
IEC 60376: Especificaciones para hexafluoruro de azufre (SF6) de calidad técnica para uso en
equipos eléctricos. • ASTM A123: Especificación para galvanizado en caliente de productos de
fierro y acero. • ASTM A153: Especificación para galvanizado en caliente de herrajes de fierro y
acero. • IEC 62155: Aisladores huecos con o sin presión interna, en material cerámico o en vidrio,
para la utilización en equipos eléctricos de tensiones asignadas superiores a 1.000 V. • IEC 61462:
Aisladores huecos con o sin presión interna, en material polimérico, para la utilización en equipos
eléctricos de tensiones asignadas superiores a 1.000 V. Definiciones, métodos de ensayos, criterios
de aceptación y recomendaciones de diseño. • ISO 1461 (1999): “Galvanizado en baño caliente de
productos de fierro y acero – Especificaciones y métodos de prueba”.

REQUERIMIENTOS DE CALIDAD.

El proveedor deberá demostrar que tiene implementado y funcionando en su fábrica un sistema

de Garantía de Calidad con programas y procedimientos documentados en manuales, cumpliendo
la siguiente Norma: • ISO 9001: Sistemas de calidad - Modelo de garantía de calidad en diseño,
producción, instalación y servicio. Además, idealmente deberá contar con la siguiente certificación
de gestión ambiental: • ISO 14001: Sistemas de gestión ambiental - Modelo de mejoramiento
continuo y prevención de la contaminación, cumplimiento de la reglamentación ambiental. El
Cliente se reserva el derecho de verificar los procedimientos y la documentación relativa a la
fabricación del transformador, y el fabricante se obliga a poner a su disposición estos
antecedentes.

Tipos de transformadores.

La tensión trifásica, es esencialmente un sistema de tres tensiones alternas, acopladas, (se

producen simultáneamente las 3 en un generador), y desfasadas 120º entre sí (o sea un tercio del
Periodo).

Estas tensiones se transportan por un sistema de 3 conductores (3 fases), o de cuatro (tres fases +
un neutro). Por convención las fases se denominan R, S, T, y N para el conductor neutro si existe.

Cuando tenemos la necesidad de clasificar los tipos de transformadores tenemos que tomar en
cuenta a qué situación se la ira a utilizar este, pues por ello tenemos los siguientes:

Dependiendo la relación de transformación:

 Transformador de potencia.

Se utilizan para subtransmisiòn y transmisión de energía eléctrica en alta y media tensión. Son de
aplicación en subestaciones transformadoras, centrales de generación y en grandes usuarios [4].

Características Generales.

Se construyen en potencias normalizadas desde 1.25 hasta 20 MVA, en tensiones de 13.2, 33, 66 y
132 kV. y frecuencias de 50 y 60 Hz.

Transformador de potencia de Subestación (reductor)

Transformador de distribución.

Se denomina transformadores de distribución, generalmente los transformadores de potencias

iguales o inferiores a 500 kVA y de tensiones iguales o inferiores a 67 000 V, tanto monofásicos
como trifásicos. Las aplicaciones típicas son para alimentar a granjas, residencias, edificios
o almacenes públicos, talleres y centros comerciales [1].

Características Generales.

Se fabrican en potencias normalizadas desde 25 hasta 1000 kVA y tensiones primarias de 13.2, 15,
25, 33 y 35 kV. Se construyen en otras tensiones primarias según especificaciones particulares
del cliente. Se proveen en frecuencias de 50-60 Hz.

Transformador de distribución para una ciudad

 Transformadores Rurales.

Están diseñados para instalación mono poste en redes de electrificación suburbanas monofilares,
bifilares y trifilares, de 7.6, 13.2 y 15 kV.En redes trifilares se pueden utilizar transformadores
trifásicos o como alternativa 3 monofásicos.

Transformador rural, muy común en nuestras ciudadelas

Según el sistema de refrigeración "El calor producido por las pérdidas se transmite a través de un
medio al exterior, este medio puede ser aire o bien líquido. La transmisión de calor se hace por un
medio en forma más o menos eficiente, dependiendo de los siguientes valores:

 La masa volumétrica.

 El coeficiente de dilatación térmica.

 La viscosidad.

 El calor especificó.

 La conductividad térmica.

 Según estos valores tenemos refrigeración tipo:

TIPO OA.

"Sumergido en aceite, con enfriamiento natural. Este es el enfriamiento más comúnmente usado y
el que frecuentemente resulta el más económico y adaptable a la generalidad de las aplicaciones.

Transformadores Secos Encapsulados en Resina Epoxi

Su principal característica es que son refrigerados en aire con aislación clase F, utilizándose resina
epoxi como medio de protección de los arrollamientos, siendo innecesario
cualquier mantenimiento posterior a la instalación. Se fabrican en potencias normalizadas desde
100 hasta 2500 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz."
 Transformador con refrigeración en resina epoxi

TIPO OA/FA.

Sumergido en aceite con enfriamiento propio y con enfriamiento de aire forzado. Este tipo de
transformadores es básicamente una unidad OA a la cual se le han agregado ventiladores para
aumentar la disipación del calor en las superficies de enfriamiento y por lo tanto, aumentar los
KVA de salida.

TIPO FOA.

Sumergidos en aceite, con enfriamiento por aceite forzado con enfriadores de aire forzado.

El aceite de estos transformadores es enfriado al hacerlo pasar por cambiadores de calor o

radiadores de aire y aceite colocados fuera del tanque. Su diseño está destinado a usarse
únicamente con los ventiladores y las bombas de aceite trabajando continuamente.

TIPO OW.

Sumergidos en aceite, con enfriamiento por agua. Este tipo de transformador está equipado con
un cambiador de calor tubular colocado fuera del tanque, el agua de enfriamiento circula en el
interior de los tubos y se drena por gravedad o por medio de una bomba independiente. El aceite
fluye, estando en contacto con la superficie exterior de los tubos.

Transformadores Herméticos de Llenado Integral.

Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión, siendo
muy útiles en lugares donde los espacios son reducidos.

Su principal característica es que al no llevar tanque de expansión de aceite no necesita

mantenimiento, siendo esta construcción más compacta que la tradicional. Se fabrican en
potencias normalizadas desde 100 hasta 1000 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV
y frecuencias de 50 y 60 Hz.
 Transformador hermético de llenado integral

Según el diseño de su núcleo.

Tipo núcleo: tipo acorazado.

Puede considerarse como tres transformadores monofásicos de tipo acorazado, colocados uno
junto a otro, tal como se muestra en la Figura 1 a). La única diferencia entre esta disposición y la
de la Figura2 b), que corresponde a un transformador trifásico, es que las láminas del núcleo de
este último están entrelazadas, es decir, las tres partes del núcleo no están separadas. Esto hace
que los flujos en el núcleo, correspondientes a fases diferentes, se superpongan en las partes
indicadas por D-E-F y G.

Acorazado: Con tres transformadores monofásicos

Acorazado: Trifásico con un solo núcleo

 Diagrama fasorial para tensiones de Fase Equilibrada.

Sentidos positivos de los flujos para devanados conectados simétricamente.

Sentidos positivos de los flujos cuando se invierten las conexiones de la fase central.

Transformadores auto protegidos.

El transformador incorpora elementos para protección del sistema de distribución contra

sobrecargas y cortocircuitos en la red secundaria y fallas internas en el transformador,
conteniendo en su interior fusibles de alta tensión e interruptor de baja tensión.

Potencia: 45 a 150KVA

Alta Tensión: 15 o 24,2KV

Baja Tensión: 380/220 o 220/127V

 Transformador auto protegido

Según los devanados o bobinados.

La forma de los devanados de los transformadores dependen en parte del nivel de voltaje que
manejan pudiéndolos clasificar en devanados de baja y alta tensión, la razón principal por la que
los hemos clasificado los devanados de esta manera es porque los criterios que se toman en
cuenta al momento del diseño de los devanados en baja tensión son diferentes a los usados en el
diseño de los devanados de alta tensión.

Devanados en alta tensión.

""Los transformadores de alta tensión son usados principalmente en líneas de distribución en el

cual ingresa 22000V al primario y se obtiene 220V al secundario, donde se puede observar una
gran diferencia de tensiones razón por la que los criterios de diseño son diferentes a los usados en
los transformadores de baja tensión.

Devanados en baja tensión.

Generalmente los devanados que trabajan en baja tensión están constituidos de dos o tres capas
sobrepuestas de espiras, estas espiras están aisladas entre sí por papel o más generalmente se
usan cables esmaltados.

Devanados en alta tensión.

Los devanados de alta tensión, tienen muchas más espiras que los devanados de baja tensión.
Estos devanados se pueden encontrar comúnmente constituido de dos maneras: la primera se
conoce como tipo bobina y está formado de varias capas de cable, estas bobinas tienen forma
discoidal y se conectan en serie para obtener el total de espiras de una fase; la segunda forma de
construcción es la de capas, que es una sola bobina con varias capas, la longitud de esta bobina es
equivalente a las varias bobinas discoidales necesarias para conformar el devanado equivalente,
por lo general, el número de espiras por capa en este tipo de devanado; es superior al constituido
de varias bobinas discoidales.
 Disposición de los devanados.

En el transformador los devanados deben estar colocados de manera que se encuentren bien
aislados y que eviten en todo lo posible la dispersión del flujo. Esto se logra de mejor manera
cuando existe una buena separación entre las espiras de la bobina y colocando al primario lo más
cerca posible del secundario. Para alcanzar estos requerimientos tenemos estos tres tipos de
disposición de devanados:

 El devanado concéntrico simple, donde cada uno de los devanados está distribuido a lo
largo de toda la columna del núcleo, el devanado de tensión más baja se encuentra en al
parte interna, más cerca del núcleo y aislado de este, mientras que el de tensión más
elevada, sobrepuesto a este pero debidamente aislados.

 En el devanado tipo alternado, los dos devanados están subdivididos cada uno en cierto
número de bobinas que están dispuestas en las columnas en forma alternada.

 El devanado concéntrico doble, se consigue cuando el devanado de menor tensión se

divide en dos mitades dispuestas respectivamente al interior y al exterior uno de otro. Esta
configuración de devanado tiene la ventaja de que el valor de la reactancia de dispersión
es la mitad del valor de la reactancia de dispersión que produce el concéntrico simple,
mientras que el tipo alternado, en cambio, permite variar tales reactancias, repartiendo en
forma distinta las posiciones de las bobinas de los dos devanados.

Para los esfuerzos mecánicos son mejor las disposiciones de tipo alternado, pues permite que el
transformador soporte mejor los esfuerzos mecánicos.

Las consideraciones que se deben toma en cuenta desde el punto de vista de diseño, para la
disposición de los devanados, son aquellos referentes al enfriamiento, el aislamiento, la reactancia
de dispersión y a los esfuerzos mecánicos.

Transformadores Toroidales.

Son solenoides de alto rendimiento. Recordemos que se le llama solenoide a un dispositivo físico
capaz de generar un campo magnético estable y fuerte en su interior y muy débil en su exterior.
Los inductores son aquellos que como su nombre lo indica, inducen corrientes de una bobina a
otra u otras cercanas. Fueron inventadas en agosto de 1831 por el físico Inglés Michael Faraday,
quien descubrió que un campo magnético variable puede inducir una tensión en un cable cercano,
y a esto se le llamó la Ley de Inducción de Faraday. Los transformadores toroidales también tienen
otra propiedad conocida como auto-inductancia, esto es un tipo de resistencia. El toroidal resiste o
lucha contra los cambios que se generen en su propia corriente, ya sea para hacerla más grande o
más pequeña. La fuerza de la auto-inductancia depende del número de bobinas del toroidal y de la
corriente AC que reciba.
 Características de un transformador toroidal.

Un Transformador Toroidal tiene un campo magnético en su interior que forma una serie de
círculos magnéticos concéntricos. Fuera de él, el campo es nulo. La fuerza de este campo
magnético depende del número de espiras o de vueltas que el toroidal tenga. Es decir que el
campo magnético disminuye a medida que crece el diámetro del núcleo del transformador.

Los Transformadores Toroidales superan en muchos campos de aplicación a los transformadores

clásicos, a pesar de que se calculan y construyen con un procedimiento más o menos similar.
Lo que hace más eficientes a los Transformadores Toroides es el hecho de que el flujo magnético
que atraviesa al núcleo de Hierro-Silicio, siempre gira en la dirección de su circunferencia, es decir
en el mismo sentido de su laminación. Esto se debe al hecho de que el núcleo es una banda o
lámina muy larga enrollada en espiral.

Porque no se pueden dejar al vacío?

Porque se inducen altas tensiones que pueden dañar la aislación del devanado secundario
haciendo que entre en corto circuito y se destruya.
De allí que los secundarios no utilizados deben estar cortocircuitados para evitar dichas sobre
tensiones.
Según normativa internacional (IEEE) el secundario debería poder resistir una sobre tensión de
factor X (valores habituales: 1.2; 1.3; 1.5 o 2 veces la corriente nominal primaria) por un lapso de
60 segundos con frecuencias de 60/50 Hz o 18 segundos con frecuencia mejorada (400 Hz).
