P8 Thevenin

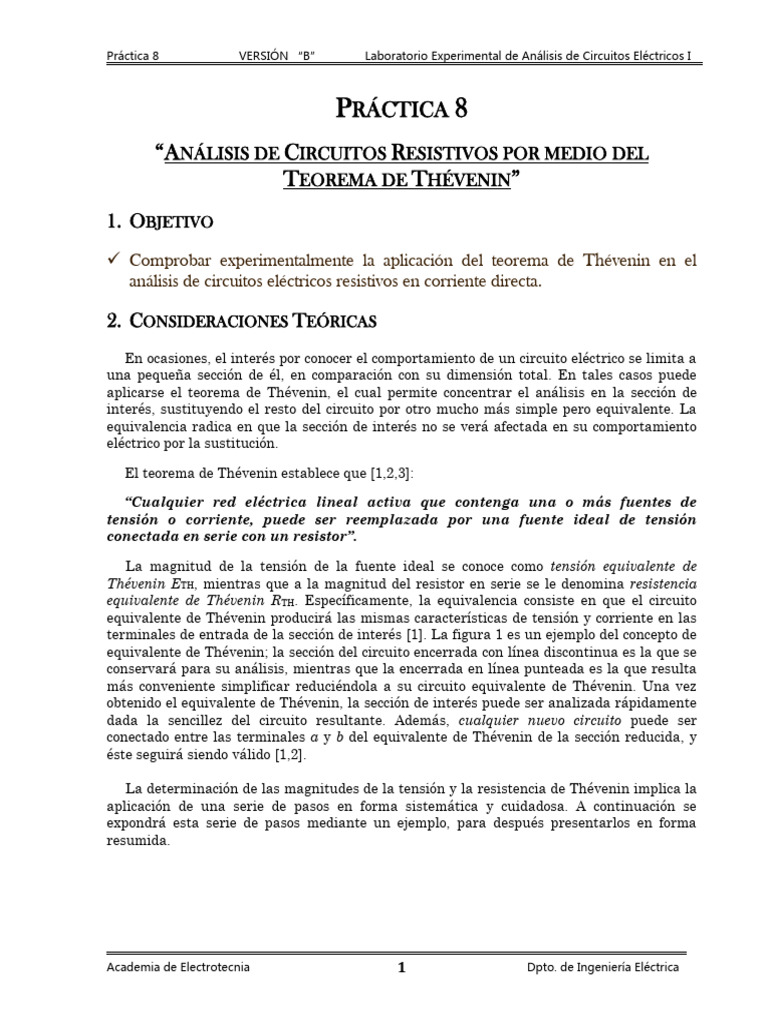

Práctica 8 VERSIÓN “B” Laboratorio Experimental de Análisis de Circuitos Eléctricos I
PRÁCTICA 8
“ANÁLISIS DE CIRCUITOS RESISTIVOS POR MEDIO DEL
TEOREMA DE THÉVENIN”
1. OBJETIVO
 Comprobar experimentalmente la aplicación del teorema de Thévenin en el
análisis de circuitos eléctricos resistivos en corriente directa.
2. CONSIDERACIONES TEÓRICAS
En ocasiones, el interés por conocer el comportamiento de un circuito eléctrico se limita a
una pequeña sección de él, en comparación con su dimensión total. En tales casos puede
aplicarse el teorema de Thévenin, el cual permite concentrar el análisis en la sección de
interés, sustituyendo el resto del circuito por otro mucho más simple pero equivalente. La
equivalencia radica en que la sección de interés no se verá afectada en su comportamiento
eléctrico por la sustitución.
El teorema de Thévenin establece que [1,2,3]:
“Cualquier red eléctrica lineal activa que contenga una o más fuentes de
tensión o corriente, puede ser reemplazada por una fuente ideal de tensión
conectada en serie con un resistor”.
La magnitud de la tensión de la fuente ideal se conoce como tensión equivalente de

Thévenin ETH, mientras que a la magnitud del resistor en serie se le denomina resistencia
equivalente de Thévenin RTH. Específicamente, la equivalencia consiste en que el circuito
equivalente de Thévenin producirá las mismas características de tensión y corriente en las
terminales de entrada de la sección de interés [1]. La figura 1 es un ejemplo del concepto de
equivalente de Thévenin; la sección del circuito encerrada con línea discontinua es la que se
conservará para su análisis, mientras que la encerrada en línea punteada es la que resulta
más conveniente simplificar reduciéndola a su circuito equivalente de Thévenin. Una vez
obtenido el equivalente de Thévenin, la sección de interés puede ser analizada rápidamente
dada la sencillez del circuito resultante. Además, cualquier nuevo circuito puede ser
conectado entre las terminales a y b del equivalente de Thévenin de la sección reducida, y
éste seguirá siendo válido [1,2].
La determinación de las magnitudes de la tensión y la resistencia de Thévenin implica la

aplicación de una serie de pasos en forma sistemática y cuidadosa. A continuación se
expondrá esta serie de pasos mediante un ejemplo, para después presentarlos en forma
resumida.
Academia de Electrotecnia 1 Dpto. de Ingeniería Eléctrica

R1 E2 R8
RTH
R14 a
E1 R5 R7 E4
R12
R6 R9
a ETH E5
R2 R11
R13
R3 E3 R10 E5
b
R4 R11
b
FIGURA 1. SIMPLIFICACIÓN DE UN CIRCUITO COMPLEJO A UN CIRCUITO EQUIVALENTE DE
THÉVENIN.
Considérese el circuito de la figura 2a, en el cual se desea conocer las variables

eléctricas en la resistencia R4, comúnmente denominada resistencia de carga. Por lo tanto,
se obtendrá el equivalente de Thévenin del circuito formado por la fuente de tensión E1 y el
conjunto de resistencias R1, R2 y R3.
a a
E1 50 [V] E1
R3  R4  R3
R1  R1
R2 b
R2 b

a) b)
FIGURA 2. EJEMPLO DE OBTENCIÓN DEL EQUIVALENTE DE THÉVENIN.
El primer paso es identificar y retirar del circuito al elemento o elementos de interés; en

este caso es la resistencia de carga R4. Se obtiene el circuito de la figura 2b, el cual se
reducirá a su equivalente de Thévenin.
El segundo paso es obtener la magnitud de la tensión de Thévenin ETH, analizando el

circuito por cualquier técnica conveniente. Se debe calcular la tensión de circuito abierto
entre las terminales a y b, que en este caso es exactamente igual a la caída de tensión en las
terminales del resistor R3. Dicha caída de tensión es la tensión de Thévenin. Por divisor de
tensión se tiene:
R3 300
ETH  VR3  E1  50  30 [V] (1)
R1  R2  R3 2  198  300

R3 Rt
R1
R2 b
FIGURA 3. CIRCUITO SIN FUENTES PARA EL CÁLCULO DE LA RESISTENCIA EQUIVALENTE DE

THÉVENIN.
Como tercer paso se obtiene la magnitud de la resistencia equivalente de Thévenin RTH.

Para ello, primeramente deben desactivarse todas las fuentes independientes presentes en el
circuito resultante del paso 1. Desactivar una fuente significa hacer su magnitud igual a
cero y que, por lo tanto, ya no aporte energía al circuito [2,3]. Las siguientes reglas son la
forma más clara y efectiva de desactivar una fuente según su tipo:
 Las fuentes independientes de tensión se desactivan sustituyéndolas por un

cortocircuito.
 Las fuentes independientes de corriente se desactivan sustituyéndolas por un

circuito abierto.
Aplicando estas reglas se obtiene el circuito de la figura 3; nótese el cortocircuito

sustituyendo a la fuente E1. De este circuito resistivo sin fuentes, debe obtenerse su
resistencia total, Rt, vista desde las terminales a y b, por reducciones serie-paralelo o
conversiones delta-estrella. Esta resistencia total es la resistencia equivalente de Thévenin.
En este ejemplo:
RTH  Rt 
 R1  R2   R3   2  198  300  120 [] (2)
 R1  R2   R3  2  198  300
Finalmente se construye el circuito equivalente de Thévenin tal como se muestra en la
figura 4a. Para poder ahora conocer las variables que nos interesan del circuito original, es
decir, las variables en la resistencia de carga R4, se reconecta ésta a las terminales a y b del
equivalente de Thévenin, como se observa en la figura 4b, y se analiza el circuito resultante.
RTH a RTH a
120 [] 120 []
ETH 30 [V] ETH 30 [V] 80 [] R4
b b
a) b)
FIGURA 4. A) CIRCUITO EQUIVALENTE DE THÉVENIN, B) CIRCUITO ORIGINAL SIMPLIFICADO.

En general, el procedimiento para obtener el equivalente de Thévenin de un circuito dado

es [1–5]:
Paso 1. Identificar y retirar el elemento o los elementos de interés del circuito original,
marcando claramente las terminales de conexión de dichos elementos. En la
figura 1, estas marcas son los puntos a y b.
Paso 2. Cálculo de la tensión de Thévenin ETH:
Considerando el circuito resultante del paso 1, analice el circuito y determine la

tensión de circuito abierto en las terminales marcadas como a y b. Esta tensión es
la tensión de Thévenin.
Paso 3. Cálculo de la resistencia de Thévenin RTH:
a. Considerando nuevamente el circuito del paso 1, desactive todas las fuentes

independientes presentes en el circuito. Las fuentes de tensión se desactivan
sustituyéndolas por un cortocircuito y las fuentes de corriente por un circuito
abierto. Si las resistencias internas de las fuentes están incluidas en el
circuito original, estas deben mantenerse después de desactivar las fuentes.
b. Del circuito resultante del inciso a (sin fuentes), obtener la resistencia total
vista desde las marcas a y b. Esta resistencia total es la resistencia
equivalente de Thévenin.
Paso 4. Dibuje el circuito equivalente de Thévenin a la izquierda de las terminales a y b, y

reconecte el elemento o elementos de interés en dichas terminales.
A partir de este momento y con este circuito equivalente puede entonces calcularse las
variables eléctricas del elemento o elementos de interés.
EJEMPLOS
Ejemplo 1. Encontrar el circuito equivalente de Thévenin del circuito de la figura 5, a la

izquierda de las terminales a y b. Con los resultados obtenidos obtener la corriente IC que
circula por el resistor de la carga RC.
E R3
a
6 [V] 2 []
I 2 [A] R1 6 [] R2 3 [] RC
b
FIGURA 5. CIRCUITO PARA EL EJEMPLO 1.

Paso 1. El resistor de carga RC se remueve del circuito:
E R3
d c a
IR1 6 [V] IR2

+ +
I 2 [A]
R1 Vdb R2 Vcb
 
b
FIGURA 6. CIRCUITO PARCIAL A REDUCIR EN EL EJEMPLO 1.
Paso 2. Cálculo de la tensión equivalente de Thévenin:
La tensión en circuito abierto entre a y b es igual a la caída de tensión en el resistor R2,

puesto que en estas condiciones no circula corriente por el resistor R3.
Tomando como referencia el nodo b y escribiendo una ecuación nodal para el nodo d, se
obtiene:
Vdb Vcb Vcb  E Vcb  1 1  E
I  I R1  I R 2      Vcb    
R1 R2 R1 R2  R1 R2  R1
(3)
 R  R2  E
I  Vcb  1 
 R1 R2  R1
despejando a Vcb:
 E  R R  R  I  R1  E  3  2  6  6 
Vcb   I   1 2   2   6 [V] (4)
 R1  R1  R2  R1  R2 63
que como ya se mencionó es igual a la tensión de circuito abierto entre los puntos a y b, es
decir, la tensión de Thévenin:
ETH  Vcb  6 [V] (5)
Paso 3. Cálculo de la resistencia equivalente de Thévenin:
Desactivando a las fuentes en el circuito de la figura 6, se obtiene el circuito sin fuentes

de la figura 7; nótense el cortocircuito y el circuito abierto que sustituyen a la fuente de
tensión y a la de corriente, respectivamente. La resistencia total vista desde las terminales
a y b es:

R1 R2 63
RTH  R3   2  4 [] (6)
R1  R2 63
R3
d c a
2 []
R1 6 [] R2 3 []
b
FIGURA 7. CIRCUITO PARA EL CÁLCULO DE LA RESISTENCIA DE THÉVENIN.
Paso 4. El circuito equivalente de Thévenin finalmente es el mostrado en la figura 8a. Al

reconectar la resistencia de carga RC –figura 8b– podrá calcularse fácilmente la corriente IC
como lo solicita el problema.
RTH RTH
a a
2 [] 2 []
IC
ETH 6 [V] ETH 6 [V] RC
b b
(a) (b)
FIGURA 8. A) CIRCUITO EQUIVALENTE DE THÉVENIN; B) CIRCUITO DE LA FIGURA 1
SIMPLIFICADO.
La corriente que circula por el resistor de carga RC es:
ETH 6
IC   [A] (7)
RTH  RC 4  RC
para cualquier valor de RC.

Ejemplo 2. El circuito de la figura 9 corresponde a un circuito puente desequilibrado. Se

requiere conocer la corriente I que circula por el resistor R5. Para resolver este problema se
debe aplicar el Teorema de Thévenin.
Paso 1. Se retira el resistor R5 y los puntos desde donde se verá el resto del circuito eléctrico
son los marcados como B y C, ver figura 9b.
A A
R1 R2 R1 R2
40 [] 60 []
R5
B C B + VBC C
E 60 [V] E
100 []
VB
CD
V
+
D
160 [] 120 []
+
R4 R3 R4 R3


D D
(a) (b)
FIGURA 9. A) CIRCUITO PUENTE DESEQUILIBRADO; B) CIRCUITO A REDUCIR
A SU EQUIVALENTE DE THÉVENIN.
Paso 2. Cálculo de la tensión equivalente de Thévenin:
El circuito para el cálculo de esta tensión es el mostrado en la figura 9b. La tensión de

Thévenin es la caída de tensión entre los puntos B y C, y puede calcularse como:
ETH  VBC  VBD  VCD (8)
aplicando la regla de la división de tensión se tiene:
R4 160
VBD  E  60  48 [V]
R1  R4 40  160
(9)
R3 120
VCD E  60  40 [V]
R2  R3 60  120
y por lo tanto:
ETH  48  40  8 [V] (10)
Paso 3. Para el cálculo de la resistencia equivalente de Thévenin, se sustituye la fuente de

tensión por un cortocircuito y esto hace que el circuito quede como en la figura 10, y la
resistencia, vista desde las terminales B y C, es el paralelo de R1 y R4 en serie con el
paralelo de R2 y R3:

R1 R4 RR
RTH   2 3
R1  R4 R2  R3
(11)
40 160 60 120
RTH    72 []
40  160 60  120
R1 R2
B C
R4 R3
FIGURA 10. CIRCUITO PARA CALCULAR LA RESISTENCIA DE THÉVENIN.
Paso 4. Finalmente el circuito equivalente es el que se muestra en la figura 11a. Al

reconectar el resistor R5 a las terminales B y C, se obtendrá una corriente:
ETH 8
I R5    46.51 [mA] (12)
RTH  R5 72  100
RTH RTH
B B
72 [] 72 []
IR5
ETH 8 [V] ETH 8 [V] R5
C C
(a) (b)
FIGURA 11. A) CIRCUITO EQUIVALENTE DE THÉVENIN DEL CIRCUITO PUENTE; B)
RECONEXIÓN DEL RESISTOR DE CARGA AL CIRCUITO.

3. GUÍA DE LA PRÁCTICA
3.1 Aparatos, Accesorios y Programas de Cómputo Empleados
 Un Resistor de 24 [] nominales, de 2.0 [W] ó 5 [W].
 Un Resistor de 100 [] nominales, de 1.0 [W] ó 10 [W].
 Un Resistor de 10 [] nominales, de 1 [W], 5 [W] ó 10 [W].
 Un Resistor variable de décadas de 11 pasos con multiplicador de X1, corriente

máxima de 0.75 [A].
 Un Resistor variable de décadas de 11 pasos con multiplicador de X10, corriente

máxima de 0.25 [A].
 Un Multímetro Digital.
 Multímetro Analógico Electromecánico.
 Un interruptor de un polo un tiro.
 Un tablero de Conexiones.
 Fuente de Alimentación de Corriente Directa.
 Cables de Conexión.
 Programa de simulación MULTISIM versión 10.0.
3.2 PROCEDIMIENTO
3.2.1 Cálculos Iniciales
a) Antes de iniciar la práctica, calcule las corrientes, caídas de tensión y potencias del
circuito de la figura 12, por medio del método de mallas o nodos, utilizando las
magnitudes nominales de los resistores y anote estos en la tabla 1. Por último calcule la

potencia de generación del circuito y la potencia de consumo por los elementos

resistivos.
b) Observe si los resistores suministrados en el laboratorio experimental soportan la

potencia calculada de la tabla 1, de lo contrario discútalo en sus conclusiones
respectivas.
c) Utilizando el teorema de Thévenin, calcule la tensión equivalente de Thévenin, la

resistencia equivalente de Thévenin, la corriente, caídas de tensión y potencias en los
resistores RTh y R1 de la figura 12, y anote sus magnitudes obtenidas en la tabla 2.
A 24 [ B
R1
E =8.0 [V] 40 [
DC R4
100 [ R2 R3 10 [ R5 8 [
FIGURA 12. CIRCUITO ELÉCTRICO PARA LOS EXPERIMENTOS DE LA PRÁCTICA (CIRCUITO

ORIGINAL IDEAL).
TABLA 1. RESULTADOS DE LOS CÁLCULOS PARA OBTENER LAS CORRIENTES, CAÍDAS DE

TENSIÓN Y POTENCIAS DEL CIRCUITO DE LA FIGURA 12.
E= 8.0 [V]
VALOR NOMINAL DE CAÍDA DE TENSIÓN CORRIENTES POTENCIA
RESISTOR LOS RESISTORES VRi IRi PRi
[] [V]
[mA] [W]
R1 24
R2 100
R3 10
R4 40
R5 8
POTENCIA DE GENERACIÓN
POTENCIA DE CONSUMO

TABLA 2. RESULTADOS DE LOS CÁLCULOS DE LAS CORRIENTES, TENSIÓN Y POTENCIAS, DEL

CIRCUITO EQUIVANTE DE THÉVENIN.
TENSIÓN DE RESISTENCIA DE TENSIONES CORRIENTE DE POTENCIA
THEVENIN THÉVENIN [V] THÉVENIN [W]
ETh RTh ITh
[V] [] VRTh VR1 [mA] PRTh PR1
3.2.2 Medición de los Elementos resistores con Multímetro, en función de Óhmetro.
a) Antes de armar el circuito, mida con el multímetro digital los elementos resistivos
proporcionados, y anótelos en la tabla 3.
TABLA 3. MAGNITUDES MEDIDAS DE LOS ELEMENTOS RESISTORES.

VALOR NOMINAL VALOR MEDIDO
RESISTOR Rn Rm
[] []
R1 24
R2 100
R3 10
R4 40
R5 8
b) Luego mida el valor de las resistencias internas de cada instrumento de medición

proporcionado, como se pide en la tabla 4, y anótelas en los espacios en blanco.
TABLA 4. VALORES NOMINALES Y MEDIDOS DE LAS RESISTENCIAS INTERNAS DE LOS

INSTRUMENTOS DE MEDICIÓN.
VÓLTMETROS AMPÉRMETROS
VALOR NOMINAL VALOR MEDIDO VALOR NOMINAL VALOR MEDIDO
RESISTORES
DIGITAL ANALÓGICO DIGITAL ANALÓGICO DIGITAL ANALÓGICO DIGITAL ANALÓGICO
RVM [M] RVM [k] RVM [M] RVM [k] RAM [] RAM [] RAM [] RAM []
RVM 10 320
MARCA
RAM 9 1
MARCA
3.2.3 Medición de las Caídas de Tensión y Corrientes en el Circuito Original.
a) Forme el circuito como el mostrado en la figura 13.

FIGURA 13. CIRCUITO ELÉCTRICO CON LOS INSTRUMENTOS PARA REALIZAR LA PRÁCTICA.
b) Ajuste el valor de la fuente de corriente directa a exactamente 8.00 [V]. Utilice el

multímetro digital para medir la tensión de la fuente.
c) Mida las caídas de tensión y corrientes en cada uno de los resistores, con el multímetro
digital, tomando en cuenta las magnitudes calculadas con los valores nominales de los
elementos resistores, para escoger el alcance del ampérmetro. Anotando los valores
obtenidos en la tabla 5.
3.2.4 Medición de la Corriente y Resistencia Equivalente del Circuito Equivalente de

Thévenin.
a) Con el circuito de la figura 13, y quitando el elemento que se encuentra entre las
terminales A y B, mida primeramente la magnitud de tensión equivalente de Thévenin,
con el vóltmetro digital, y anótelo en la tabla 6, luego suspendiendo la fuente de tensión
(circuito corto), como se muestra en la figura 14, mida la magnitud de la resistencia
equivalente de Thévenin, con el multímetro digital, y anótela en la tabla 6.

TABLA 5. LECTURAS DE LAS CAÍDAS DE TENSIÓN Y CORRIENTES EN LOS RESISTORES DEL

CIRCUITO DE LA FIGURA 13.
E= [V]
RESISTORES CAÍDA DE TENSIÓN CORRIENTE
VRi IRi
[V] [mA]
DIGITAL ANALÓGICO DIGITAL ANALÓGICO
SESIÓN EXPERIMENTAL R1
R2
R3
R4
R5
E= [V]
VRi IRi
[V] [mA]
SESIÓN VIRTUAL R1
R2
R3
R4
R5

RTh
A B
40 [
(CIRCUITO R4
CORTO)
100 [ R2 R3 10 [ R5 8 [
FIGURA 14. CIRCUITO PARA MEDIR LA RESISTENCIA EQUIVALENTE DE THÉVENIN A PARTIR

DEL CIRCUITO DE LA FIGURA 13.
TABLA 6. LECTURAS DE LA TENSION Y RESISTENCIA EQUIVALENTES DE THÉVENIN.

RESISTENCIA DE THÉVENIN TENSIÓN DE THÉVENIN
RTh ETh
[] [V]
SESIÓN CIRCUITO ORIGINAL
EXPERIMENTAL
CIRCUITO EQUIVALENTE*
CIRCUITO ORIGINAL
SESIÓN VIRTUAL CIRCUITO EQUIVALENTE

3.2.5 Circuito Equivalente de Thévenin.
a) Con los valores que se obtuvieron de corriente y resistencia de la conexión del circuito
original, forme el circuito de la figura 15.
b) Primero empleando el valor medido de resistencia equivalente de Thévenin, anotado en

la tabla 6, forme ésta con las dos décadas de resistencias que se le proporcionó y
conéctelas en serie y mídalas en conjunto anotando su valor en la tabla 6, en la sección
del circuito equivalente.
RTh
INT. EXT.
X10 X1
INT. F
A
ELEMENTOS
TERMICOS
VM R1
B
E
DC RVM
FUENTE
DE C.D.
SE CONSIDERA COMO FUENTE DE TENSIÓN EQUIVALENTE DE
THÉVENIN, TOMANDO LA LECTURA DEL VOLTMETRO
FIGURA 15. CIRCUITO PARA FORMAR LA RESISTENCIA EQUIVALENTE DE THÉVENIN A

PARTIR DEL CIRCUITO DE LA FIGURA 13.
c) Observando sus magnitudes, compárelos, de tal manera que lleguen a ser muy
semejantes y analícelos en sus conclusiones.
d) Luego conecte un voltmetro analógico como se muestra en la figura 15, de tal manera
que ésta magnitud sea considerada como tensión de Thévenin, la cual será lo más
cercana posible a la que se obtuvo del circuito original y anótela en la sección del
circuito equivalente de la tabla 6.
3.2.6 Lecturas de corrientes y tensión del Circuito Equivalente de Thévenin.
a) Mida las corrientes y tensiones en cada uno de los resistores, con el multímetro digital
y analógico, tome en cuenta las magnitudes calculadas con los valores nominales de los
elementos resistores, para escoger el alcance del ampérmetro y vóltmetro. Anotando los
valores obtenidos en la tabla 7.

TABLA 7. VALORES MEDIDOS DE LAS CORRIENTES, TENSIONES EN LOS RESISTORES

DEL CIRCUITO EQUIVALENTE DE THÉVENIN.
TENSIÓN TENSIÓN CORRIENTE
EN VRTh EN VR1 I
SESIÓN EXPERIMENTAL [V] [V] [mA]

EN VRTh EN VR1 I
SESIÓN VIRTUAL [V] [V] [mA]
3.2.7 Sesión Virtual.
a) Desarrolle los pasos 3.2.3, 3.2.4, 3.2.5 y 3.2.6 pero ahora emplee el MULTISIM versión
10.0 y anote sus lecturas correspondientes a la sesión virtual.
3.2.8 Cálculos Posteriores.
a) Con el valor medido del resistor R1 obtenido en la tabla 3, tomando en cuenta la

configuración de la figura 12 y utilizando el método que en un inicio en los cálculos
iniciales empleó, calcule los valores de la caída de tensión y corriente y anótelos en la
tabla 8.
TABLA 8. COMPARACIÓN DE TENSIONES Y CORRIENTES DE VALORES CALCULADOS CON EL

MÉTODO DE MALLAS, CON LOS VALORES MEDIDOS Y SU ERROR RELATIVO.
CAÍDAS DE TENSIÓN CORRIENTES
[V] [mA]
ERROR ERROR
MAGNITUD LECTURA RELATIVO MAGNITUD LECTURA RELATVO
RESISTOR CALCULADA. [%] CALCULADA. [%]
R1
b) Considerando las magnitudes calculadas como valores verdaderos convencionales y

comparándolos con las lecturas, calcule los errores relativos en la medición. Anotando
los valores obtenidos en la tabla 8.
c) Con la magnitud medida de la resistencia R1, anotada en la tabla 3, y utilizando ahora

el Teorema de Thévenin, calcule su corriente y tensión. Anótela en la tabla 9.

TABLA 9. COMPARACIÓN DE TENSIONES Y CORRIENTES DE VALORES CALCULADOS CON EL

TEOREMA DE THÉVENIN, CON LOS VALORES MEDIDOS Y SU ERROR RELATIVO.
[V] [mA]
ERROR ERROR
MAGNITUD LECTURA RELATIVO MAGNITUD LECTURA RELATVO
RESISTOR CALCULADA. [%] CALCULADA. [%]
R1
d) Considerando las magnitudes calculadas como valores verdaderos convencionales, y

comparándolos con las lecturas, calcule los errores relativos en la medición. Anotando
los valores obtenidos en la tabla 9.
e) Compare los errores relativos de ambas tablas y analice que paso en sus conclusiones
finales.
f) Luego, anote en la tabla 10 las magnitudes calculadas de las tensiones y corrientes del
resistor R1, primeramente de los cálculos iniciales colocados en las tablas 1 y 2, en la
columna de cálculos iniciales, luego coloque las magnitudes de estos mismos datos
expresados en las tablas 8 y 9, en la columna de los cálculos posteriores, así como sus
lecturas correspondientes anotadas en las tablas 5 y 7. Y analice porque son diferentes
los resultados.
g) Por último, repita el inciso (f), pero ahora coloque en la columna de cálculos iniciales y
cálculos posteriores los obtenidos por el teorema de Thévenin, anótelos en la tabla 10.
TABLA 10. CAÍDAS DE TENSIÓN Y CORRIENTES EN EL RESISTOR R1.

[V] [mA]
MAGNITUD CALCULADA MAGNITUD CALCULADA
EMPLEANDO UN METODO LECTURAS EMPLEANDO UN METODO LECTURAS
RESISTOR DE ANÁLISIS. DE ANÁLISIS.
CALCULOS CALCULOS SESIÓN SESIÓN CALCULOS CALCULOS SESIÓN SESIÓN
INICIALES POSTERIORES EXPERIMENTAL VIRTUAL INICIALES POSTERIORES EXPERIMENTAL VIRTUAL
R1
[V] [mA]
MAGNITUD CALCULADA MAGNITUD CALCULADA
EMPLEANDO EL TEOREMA LECTURAS EMPLEANDO EL TEOREMA LECTURAS
RESISTOR DE THÉVENIN. DE THÉVENIN.
CALCULOS CALCULOS SESIÓN SESIÓN CALCULOS CALCULOS SESIÓN SESIÓN
INICIALES POSTERIORES EXPERIMENTAL VIRTUAL INICIALES POSTERIORES EXPERIMENTAL VIRTUAL
R1
h) Con respecto a la sesión virtual solamente coloque las magnitudes correspondientes a

las obtenidas en la sesión virtual.

4. CONCLUSIONES INDIVIDUALES.
 Se deben analizar los resultados obtenidos para compararlos con los cálculos
iniciales, ver tabla 10.
 Diga porque se cumplió el objetivo, así como la facilidad o dificultad del manejo de los
dispositivos.
 Exprese las anormalidades, si es que las hubo, durante el desarrollo de la práctica,

así como cualquier otra observación interesante.
 Comparando las lecturas entre la sesión experimental y virtual observe si son iguales
o diferentes, tomando en cuenta la magnitud de sus errores relativos.
5. BIBLIOGRAFÍA.
[1] Alexander, C. K.; Sadiku, M. N. O.; Fundamentos de Circuitos Eléctricos, 3ª. Ed.,
McGraw-Hill; España.
[2] William, H. Hayt, Jr., Jack E. Kemmerly; Análisis de Circuitos en Ingeniería, 3ª. Ed.,
McGraw-Hill; México, 1993.
[3] Dorf, R.C.; Svoboda, J. A., Circuitos Eléctricos, 6ª. Ed; Alfaomega; México, 2006.
[4] Irwin, J. D.; Análisis Básico de Circuitos en Ingeniería, 6ª. Ed., Limusa Wiley; México,
2006.
[5] Johnson, D. E.; Hilburn, J.L.; Johnson, J. R., Scott, P. D., Análisis Básico de Circuitos
Eléctricos, 5ª. Ed., Pearson Educación Prentice Hall, México, 1995.

INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA

MECÁNICA Y ELÉCTRICA
DEPARTAMENTO DE INGENIERÍA ELÉCTRICA

ACADEMIA DE ELECTROTECNIA
LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS I
“HOJAS DE CAMPO”
PRÁCTICA 8
ANÁLISIS DE CIRCUITOS RESISTIVOS POR MEDIO DEL

TEOREMA DE THÉVENIN
NOMBRE: PROFESORES:
BOLETA: ING.:
GRUPO: ING.:
SUBGRUPO: ING.:
SECCIÓN: CALIFICACIÓN:
FECHA:

ANÁLISIS DE CIRCUITOS RESISTIVOS POR MEDIO DEL TEOREMA DE PRÁCTICA 8

THEVENIN. LABORATORIO DE
HOJA DE DATOS ORIGINALES. DIAGRAMAS ELÉCTRICOS. ANÁLISIS DE CIRCUITOS
ELÉCTRICOS I
NOMBRE:
BOLETA GRUPO SUBGRUPO SECCIÓN FECHA FIRMA PROF.
A 24 [ B
R1
E =8.0 [V] 40 [
DC R4
100 [ R2 R3 10 [ R5 8 [
FIGURA 12. CIRCUITO ELÉCTRICO PARA LOS EXPERIMENTOS DE LA PRÁCTICA (CIRCUITO

ORIGINAL IDEAL).
FIGURA 13. CIRCUITO ELÉCTRICO CON LOS INSTRUMENTOS PARA REALIZAR LA PRÁCTICA.


HOJA DE DATOS ORIGINALES. DIAGRAMAS ELÉCTRICOS. ANÁLISIS DE CIRCUITOS
ELÉCTRICOS I
NOMBRE:

RTh
A B
40 [
(CIRCUITO R4
CORTO)
100 [ R2 R3 10 [ R5 8 [
FIGURA 14. CIRCUITO PARA MEDIR LA RESISTENCIA EQUIVALENTE DE THÉVENIN A PARTIR

DEL CIRCUITO DE LA FIGURA 13.
RTh
INT. EXT.
X10 X1
INT. F
A
ELEMENTOS
TERMICOS
VM R1
B
E
DC RVM
FUENTE
DE C.D.
SE CONSIDERA COMO FUENTE DE TENSIÓN EQUIVALENTE DE
THÉVENIN, TOMANDO LA LECTURA DEL VOLTMETRO
FIGURA 15. CIRCUITO PARA FORMAR LA RESISTENCIA EQUIVALENTE DE THÉVENIN A

PARTIR DEL CIRCUITO DE LA FIGURA 13.


HOJA DE DATOS ORIGINALES. CÁLCULOS PRELIMINARES Y TABLAS DE ANÁLISIS DE CIRCUITOS
LECTURAS. ELÉCTRICOS I
NOMBRE:
TABLA 1. RESULTADOS DE LOS CÁLCULOS PARA OBTENER LAS CORRIENTES, CAÍDAS DE

TENSIÓN Y POTENCIAS DEL CIRCUITO DE LA FIGURA 12.
E= 8.0 [V]
VALOR NOMINAL DE CAÍDA DE TENSIÓN CORRIENTES POTENCIA
RESISTOR LOS RESISTORES VRi IRi PRi
[] [V]
[mA] [W]
R1 24
R2 100
R3 10
R4 40
R5 8
POTENCIA DE GENERACIÓN
POTENCIA DE CONSUMO
TABLA 2. RESULTADOS DE LOS CÁLCULOS DE LAS CORRIENTES, TENSIÓN Y POTENCIAS, DEL

CIRCUITO EQUIVANTE DE THÉVENIN.
TENSIÓN DE RESISTENCIA DE TENSIONES CORRIENTE DE POTENCIA
THEVENIN THÉVENIN [V] THÉVENIN [W]
ETh RTh ITh
[V] [] VRTh VR1 [mA] PRTh PR1
TABLA 3. MAGNITUDES MEDIDAS DE LOS ELEMENTOS RESISTORES.

VALOR NOMINAL VALOR MEDIDO
RESISTOR Rn Rm
[] []
R1 24
R2 100
R3 10
R4 40
R5 8


NOMBRE:
TABLA 4. VALORES NOMINALES Y MEDIDOS DE LAS RESISTENCIAS INTERNAS DE LOS

INSTRUMENTOS DE MEDICIÓN.
VÓLTMETROS AMPÉRMETROS
VALOR NOMINAL VALOR MEDIDO VALOR NOMINAL VALOR MEDIDO
RESISTORES
DIGITAL ANALÓGICO DIGITAL ANALÓGICO DIGITAL ANALÓGICO DIGITAL ANALÓGICO
RVM [M] RVM [k] RVM [M] RVM [k] RAM [] RAM [] RAM [] RAM []
RVM 10 320
MARCA
RAM 9 1
MARCA
TABLA 5. LECTURAS DE LAS CAÍDAS DE TENSIÓN Y CORRIENTES EN LOS RESISTORES DEL

CIRCUITO DE LA FIGURA 13.
E= [V]
VRi IRi
[V] [mA]
SESIÓN EXPERIMENTAL R1
R2
R3
R4
R5
E= [V]
VRi IRi
[V] [mA]
SESIÓN VIRTUAL R1
R2
R3
R4
R5


NOMBRE:
TABLA 6. LECTURAS DE LA TENSION Y RESISTENCIA EQUIVALENTES DE THÉVENIN.

RESISTENCIA DE THÉVENIN TENSIÓN DE THÉVENIN
RTh ETh
[] [V]
SESIÓN CIRCUITO ORIGINAL
EXPERIMENTAL
CIRCUITO EQUIVALENTE*
CIRCUITO ORIGINAL
SESIÓN VIRTUAL CIRCUITO EQUIVALENTE
TABLA 7. VALORES MEDIDOS DE LAS CORRIENTES, TENSIONES EN LOS RESISTORES

DEL CIRCUITO EQUIVALENTE DE THÉVENIN.
EN VRTh EN VR1 I
SESIÓN EXPERIMENTAL [V] [V] [mA]

EN VRTh EN VR1 I
SESIÓN VIRTUAL [V] [V] [mA]


HOJA DE DATOS ORIGINALES. DIAGRAMA FÍSICO DEL CIRCUITO ORIGINAL ANÁLISIS DE CIRCUITOS
ELÉCTRICOS I
NOMBRE:
10 A MÁX. FUENTE DE ALIMENTACIÓN DE CD

10 A MÁX.
120V CA SALIDA VARIABLE DE CD SALIDA FIJA DE CD A 5V
120V CA
10A MÁXIMO
I I
MIN MAX MIN MAX
O AJUSTE DE TENSIÓN
O
AJUSTE DE TENSIÓN POSITIVA
NEGATIVA
SALIDA CD
AJUSTE DE CORRIENTE A 1.2 A MÁX.
- +R PROTECCIÓN TERMICA
PROTECCIÓN
TÉRMICA N
- +R A
- +N N
SALIDA 5V
V
1.2 A 25 V -1.2 A -25 V
PROTECCIÓN POSITIVA NEGATIVO
TÉRMICA
PROTECCIÓN
TÉRMICA
HM-2220
123456
PATITO 1
V-mA- A mA COM V
COM
OUT


HOJA DE DATOS ORIGINALES. DIAGRAMA FÍSICO DEL CIRCUITO ANÁLISIS DE CIRCUITOS
EQUIVALENTE ELÉCTRICOS I
NOMBRE:
10 A MÁX. FUENTE DE ALIMENTACIÓN DE CD

10 A MÁX.
120V CA SALIDA VARIABLE DE CD SALIDA FIJA DE CD A 5V
120V CA
10A MÁXIMO
I I
MIN MAX MIN MAX
O AJUSTE DE TENSIÓN
O
AJUSTE DE TENSIÓN POSITIVA
NEGATIVA
SALIDA CD
AJUSTE DE CORRIENTE A 1.2 A MÁX.
- +R PROTECCIÓN TERMICA
PROTECCIÓN
TÉRMICA N
- +R A
- +N N
SALIDA 5V
V
1.2 A 25 V -1.2 A -25 V
PROTECCIÓN POSITIVA NEGATIVO
TÉRMICA
PROTECCIÓN
TÉRMICA
HM-2220
123456
PATITO 1
V-mA- A mA COM V
COM
OUT


HOJA DE DATOS ORIGINALES. MEMORIA DE CÁLCULO. ANÁLISIS DE CIRCUITOS
ELÉCTRICOS I
NOMBRE:


HOJA DE DATOS ORIGINALES. RESUMEN DEL PROCEDIMIENTO DE LA ANÁLISIS DE CIRCUITOS
SESIÓN EX´PERIMENTAL-VIRTUAL ELÉCTRICOS I
NOMBRE:


HOJA DE DATOS ORIGINALES. CUESTIONARIO DE LA SESIÓN TEORICA. ANÁLISIS DE CIRCUITOS
ELÉCTRICOS I
NOMBRE:

P8 Thevenin

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

P8 Thevenin

Cargado por

Copyright:

Formatos disponibles

Práctica 8 VERSIÓN “B” Laboratorio Experimental de Análisis de Circuitos Eléctricos I

El teorema de Thévenin establece que [1,2,3]:

La magnitud de la tensión de la fuente ideal se conoce como tensión equivalente de

La determinación de las magnitudes de la tensión y la resistencia de Thévenin implica la

Academia de Electrotecnia 1 Dpto. de Ingeniería Eléctrica

Considérese el circuito de la figura 2a, en el cual se desea conocer las variables

FIGURA 2. EJEMPLO DE OBTENCIÓN DEL EQUIVALENTE DE THÉVENIN.

El primer paso es identificar y retirar del circuito al elemento o elementos de interés; en

El segundo paso es obtener la magnitud de la tensión de Thévenin ETH, analizando el

Academia de Electrotecnia 2 Dpto. de Ingeniería Eléctrica

FIGURA 3. CIRCUITO SIN FUENTES PARA EL CÁLCULO DE LA RESISTENCIA EQUIVALENTE DE

Como tercer paso se obtiene la magnitud de la resistencia equivalente de Thévenin RTH.

 Las fuentes independientes de tensión se desactivan sustituyéndolas por un

 Las fuentes independientes de corriente se desactivan sustituyéndolas por un

Aplicando estas reglas se obtiene el circuito de la figura 3; nótese el cortocircuito

ETH 30 [V] ETH 30 [V] 80 [] R4

FIGURA 4. A) CIRCUITO EQUIVALENTE DE THÉVENIN, B) CIRCUITO ORIGINAL SIMPLIFICADO.

Academia de Electrotecnia 3 Dpto. de Ingeniería Eléctrica

En general, el procedimiento para obtener el equivalente de Thévenin de un circuito dado

Paso 2. Cálculo de la tensión de Thévenin ETH:

Considerando el circuito resultante del paso 1, analice el circuito y determine la

Paso 3. Cálculo de la resistencia de Thévenin RTH:

a. Considerando nuevamente el circuito del paso 1, desactive todas las fuentes

Paso 4. Dibuje el circuito equivalente de Thévenin a la izquierda de las terminales a y b, y

Ejemplo 1. Encontrar el circuito equivalente de Thévenin del circuito de la figura 5, a la

I 2 [A] R1 6 [] R2 3 [] RC

Academia de Electrotecnia 4 Dpto. de Ingeniería Eléctrica

Paso 1. El resistor de carga RC se remueve del circuito:

IR1 6 [V] IR2

Paso 2. Cálculo de la tensión equivalente de Thévenin:

La tensión en circuito abierto entre a y b es igual a la caída de tensión en el resistor R2,

ETH  Vcb  6 [V] (5)

Paso 3. Cálculo de la resistencia equivalente de Thévenin:

Desactivando a las fuentes en el circuito de la figura 6, se obtiene el circuito sin fuentes

Academia de Electrotecnia 5 Dpto. de Ingeniería Eléctrica

Paso 4. El circuito equivalente de Thévenin finalmente es el mostrado en la figura 8a. Al

La corriente que circula por el resistor de carga RC es:

Academia de Electrotecnia 6 Dpto. de Ingeniería Eléctrica

Ejemplo 2. El circuito de la figura 9 corresponde a un circuito puente desequilibrado. Se

Paso 2. Cálculo de la tensión equivalente de Thévenin:

El circuito para el cálculo de esta tensión es el mostrado en la figura 9b. La tensión de

ETH  VBC  VBD  VCD (8)

aplicando la regla de la división de tensión se tiene:

Paso 3. Para el cálculo de la resistencia equivalente de Thévenin, se sustituye la fuente de

Academia de Electrotecnia 7 Dpto. de Ingeniería Eléctrica

FIGURA 10. CIRCUITO PARA CALCULAR LA RESISTENCIA DE THÉVENIN.

Paso 4. Finalmente el circuito equivalente es el que se muestra en la figura 11a. Al

Academia de Electrotecnia 8 Dpto. de Ingeniería Eléctrica

 Un Resistor de 24 [] nominales, de 2.0 [W] ó 5 [W].

 Un Resistor de 100 [] nominales, de 1.0 [W] ó 10 [W].

 Un Resistor de 10 [] nominales, de 1 [W], 5 [W] ó 10 [W].

 Un Resistor de 40 [] nominales, de 1 [W], 2 [W] ó 5 [W].

 Un Resistor de 8 [] nominales, de 1 [W], 2 [W] ó 5 [W].

 Un Resistor variable de décadas de 11 pasos con multiplicador de X1, corriente

 Un Resistor variable de décadas de 11 pasos con multiplicador de X10, corriente

 Multímetro Analógico Electromecánico.

 Un interruptor de un polo un tiro.

 Fuente de Alimentación de Corriente Directa.

 Programa de simulación MULTISIM versión 10.0.

Academia de Electrotecnia 9 Dpto. de Ingeniería Eléctrica

potencia de generación del circuito y la potencia de consumo por los elementos

b) Observe si los resistores suministrados en el laboratorio experimental soportan la

c) Utilizando el teorema de Thévenin, calcule la tensión equivalente de Thévenin, la
