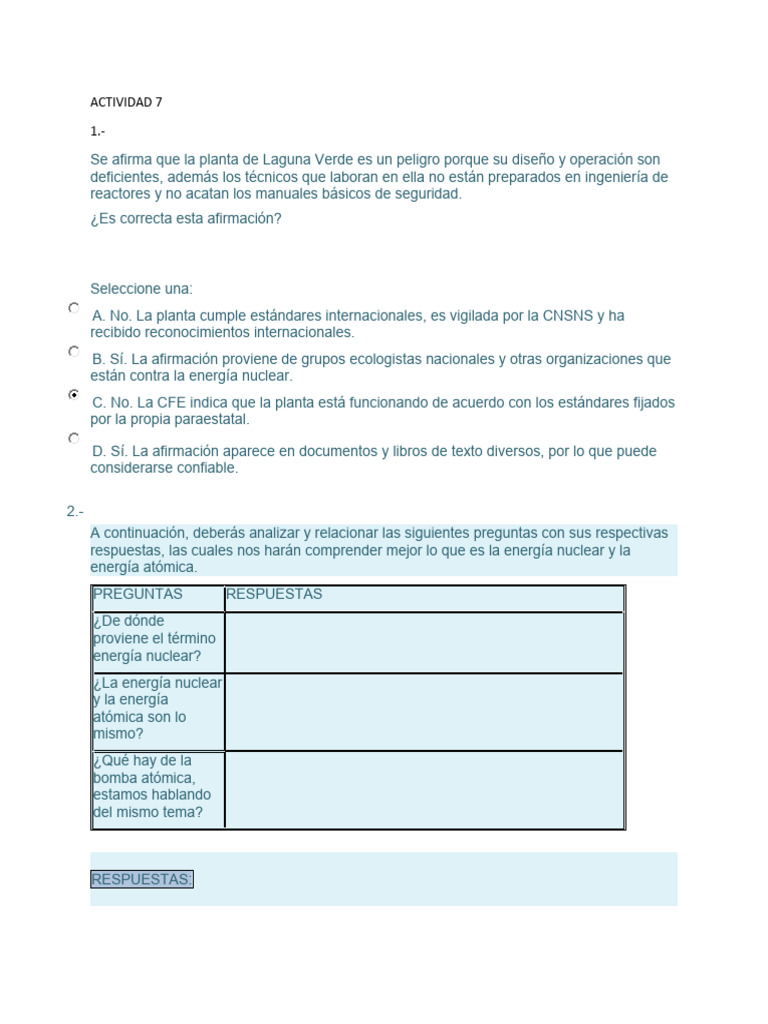

ACTIVIDAD 7

1.-

Se afirma que la planta de Laguna Verde es un peligro porque su diseño y operación son
deficientes, además los técnicos que laboran en ella no están preparados en ingeniería de
reactores y no acatan los manuales básicos de seguridad.
¿Es correcta esta afirmación?

Seleccione una:
A. No. La planta cumple estándares internacionales, es vigilada por la CNSNS y ha
recibido reconocimientos internacionales.
B. Sí. La afirmación proviene de grupos ecologistas nacionales y otras organizaciones que
están contra la energía nuclear.
C. No. La CFE indica que la planta está funcionando de acuerdo con los estándares fijados
por la propia paraestatal.

D. Sí. La afirmación aparece en documentos y libros de texto diversos, por lo que puede
considerarse confiable.

2.-
A continuación, deberás analizar y relacionar las siguientes preguntas con sus respectivas
respuestas, las cuales nos harán comprender mejor lo que es la energía nuclear y la
energía atómica.
PREGUNTAS RESPUESTAS
¿De dónde
proviene el término
energía nuclear?
¿La energía nuclear
y la energía
atómica son lo
mismo?
¿Qué hay de la
bomba atómica,
estamos hablando
del mismo tema?

RESPUESTAS:
 a) Sí, la bomba atómica es una aplicación de la energía nuclear. La bomba atómica util
iza reacciones nucleares para generar destrucción masiva. En particular utiliza la fis
ión nuclear y su correspondiente reacción en cadena.
b) El término energía atómica o energía nuclear se usa indistintamente. Hace referenci
a al mismo fenómeno.
c) El término energía nuclear lo empleamos para designar aquella energía que se liber
a a partir de reacciones nucleares (en los núcleos de los átomos), de donde ha tom
ado su nombre. Coloquialmente nos referimos a este término para designar el tipo d
e energía eléctrica que se obtiene por reacciones nucleares o atómicas. Estas pued
en ser de fusión nuclear o de fisión nuclear.

3.-
¿Qué tipo de energía es utilizada en el reactor de Laguna Verde, Veracruz? ¿En cuál otro
reactor nuclear se utiliza el mismo tipo de energía?
Seleccione una:
A. fisión - ITER
B. fusión - Chernobyl
C. fusión- Tokamak

D. fisión - Fukushima

4.-
A continuación deberás relacionar la siguiente tabla referente a la radioactividad, la idea es
que analices ventajas y desventajas de cómo afecta en cada una de las áreas de Salud,
Medios de transporte, Agricultura y Medio Ambiente, para esto te invitamos a investigar un
poco en Internet acerca de las distintas ventajas y desventajas de la radioactividad y
puedas realizar un mejor análisis de lo que se te pide.
Desventajas/Riesgos
Ventajas/Beneficios
Salud
Medios de transporte
Agricultura
Medio ambiente
 Desventajas/Riesgos
a) Posible contaminación de la cosecha.
b) Liberación de isótopos radiactivos en fuentes de agua potable, contaminación térmi
ca, lluvia radiactiva, retención de residuos radiactivos en la atmósfera.
c) No se cuenta con protocolos adecuados para la disposición de los residuos.
d) La exposición prolongada o directa puede provocar cáncer, Síndrome de Radiación
Aguda, quemaduras, problemas respiratorios, envenenamiento, daños en la tiroides
5.-
1. La Comisión Federal de Electricidad (CFE) desarrolló unos videos sobre la historia de la
electricidad. Aunque son aparentemente muy sencillos, pues la CFE los concibió con el fin
de hacerlos comprensibles a niños y jóvenes de todos los niveles socioculturales de
México, te los presentamos porque son muy claros. A continuación, ingresa a los siguientes
enlaces, observa los videos y relaciona las siguientes preguntas con sus respectivas
respuestas.
https://youtu.be/ySYeSiAEpiY
https://youtu.be/uk4BTDYojkk
PREGUNTAS RESPUESTAS
¿Cuáles son los
tipos de plantas
utilizadas para
generar
electricidad en
México?
¿Cómo se
relaciona la
producción de
electricidad y el
calentamiento
global?
¿Por qué si la
energía no se crea
ni se destruye y
sólo se transforma
existe una crisis
energética hoy en
día?
RESPUESTAS :
a) La relación radica en las fuentes primarias utilizadas para generar la electricidad. Es
to es debido a que la gran mayoría de la energía, no sólo en nuestro país sino en to
do el mundo (cerca del 80% de la producción de energía mundial), se basa en la util
ización de combustibles fósiles y la combustión de éstos genera una serie de gases
(principalmente dióxido de carbono) que contribuyen al llamado efecto invernadero f
avoreciendo el calentamiento global.
b) La crisis energética a la que nos acercamos no radica en la veracidad de este postu
lado. El problema radica en que no toda la energía que se encuentra en el universo
es actualmente utilizable para nuestros propósitos. Solo sabemos utilizar una muy
mínima parte de la energía que encontramos en nuestro planeta. El problema pues
radica: 1) En el costo de convertir esa energía en energía utilizable (electricidad pri
mordialmente) y 2) En las fuentes que actualmente utilizamos para producir energía
, ya que son fuentes no renovables.

c) En México la mayor parte de la energía eléctrica se genera a partir de plantas termo

6.-
Lee el siguiente caso. Al concluir analiza las siguientes preguntas y relaciónalas con su
respuesta correcta.
Laguna Verde, Nucleoeléctrica
La única Central Nucleoeléctrica de nuestro país, se encuentra ubicada sobre la costa del
Golfo de México en el Km. 42.5 de la carretera federal Cardel-Nautla, en la localidad
denominada Punta Limón municipio de Alto Lucero, Estado de Veracruz, cuenta con un
área de 370 Ha. Geográficamente situada a 60 km. al Noreste de la ciudad de Xalapa, 70
km. al Noroeste del Puerto de Veracruz y a 290 km. Al Noreste de la Ciudad de México.
La Central Laguna Verde (CLV) cuenta con 2 unidades generadoras de 682.5 Mw
eléctricos cada una. Los reactores son marca General Electric, tipo Agua Hirviente (BWR-
5), contención tipo Mark II de ciclo directo. Con la certificación del organismo regulador
nuclear mexicano, la Comisión Nacional de Seguridad Nuclear y Salvaguardas (CNSNS), la
Secretaría de Energía otorgó las licencias para operación comercial a la unidad 1 el 29 de
julio de 1990 y a la unidad 2 el 10 de abril de 1995.
La energía eléctrica generada en la CLV fluye a través de la subestación elevadora que se
conecta a la red eléctrica nacional mediante dos líneas de transmisión de 230 Kv. a la
subestación Veracruz II, así como con 3 líneas de transmisión de 400 Kv; dos a la
subestación Puebla II y la tercera a la Subestación Poza Rica II. Una central
nucleoeléctrica es una instalación industrial donde se logra transformar mediante varios
procesos la energía contenida en los núcleos de los átomos, en energía eléctrica utilizable.
Es similar a una central termoeléctrica convencional, la diferencia estriba en la forma de
obtener el calor para la producción de vapor. Mientras que en una termoeléctrica el calor se
obtiene quemando combustibles fósiles o extrayendo vapor natural del subsuelo, en una
nucleoeléctrica el calor se obtiene a partir de la fisión nuclear en un reactor. La reacción de
fisión se produce al partir los núcleos atómicos de algún elemento como el uranio 235 o el
plutonio 239, mediante el bombardeo de los mismos con pequeñísimas partículas
denominadas neutrones.
La reacción de fisión de cada uno de estos núcleos, produce un gran desprendimiento de
energía calorífica y electromagnética, la formación de dos nuevos núcleos de masa inferior
a la del núcleo original, y la separación de dos o tres nuevos neutrones, que se aprovechan
para fisionar a otros núcleos, continuando así el proceso en forma encadenada, es por eso
que a este tipo de reacción se le denomina “reacción en cadena”. Esencialmente un reactor
nuclear, es un enorme recipiente dentro del cual se está efectuando una reacción de fisión
en cadena de manera controlada; está colocado en el centro de un gran edificio de gruesas
paredes de concreto, que protegen al personal que lo opera y al público de la radiactividad
que produce.
El combustible nuclear más utilizado es el uranio y puede utilizarse de dos maneras:
Natural, que contiene 0.7% de uranio 235 y 99.3% de uranio 238 el cual no se fisiona,
colocándose en los reactores en forma metálica o de dióxido de uranio (UO2). Enriquecido,
al que artificialmente se eleva la concentración del uranio 235 hasta un 3 ó 4%
disminuyéndose la del 238 al 97%.
En forma de dióxido de uranio (UO2) se fabrican pequeñas pastillas cilíndricas,
normalmente de un poco más de un centímetro de diámetro y longitud, se introducen en
varillas (tubos) herméticas de aleaciones especiales de zirconio. Existen otros materiales
fisionables que pueden usarse como combustible: el plutonio 239 y el uranio 233 que se
producen artificialmente a partir del uranio 238 y del torio 232, respectivamente.
“El primer día de julio de 1968 se inició la instalación del reactor, que era el mejor de su
época, pues desde el punto de vista de investigación, era el reactor más avanzado en el
mundo. Las tres primeras letras de TRIGA señalan la finalidad del reactor: la “T” (training),
se refiere a la capacitación del personal; la “R” (research) representa la investigación
científica; y la “I” (isotope) hace alusión a la producción de isótopos. Las dos últimas letras
de TRIGA corresponden a General Atomics, el fabricante.
Mark-III alude al modelo del reactor; considerado como el más seguro que se había
construido, ya que el combustible mismo del reactor contiene el extinguidor, el cual actúa y
detiene de golpe la combustión cuando la temperatura del combustible nuclear pasa de los
350 grados centígrados. El moderador del reactor es hidruro de circonio, mezclado
homogéneamente con el uranio natural y uranio 235 en los elementos combustibles. En los
reactores se controla la reacción de fisión por medio de barras de control que detienen o
mantienen la liberación de energía. Estas barras se pueden introducir y sacar a voluntad
entre los elementos de combustible nuclear. El TRIGA Mark-III también cuenta con estas
barras de control. Si por alguna causa inesperada no fuera posible introducir las barras con
la rapidez suficiente para detener la liberación de energía nuclear, el hidruro de circonio
entraría en acción automáticamente y apagaría el reactor.
El reactor del Centro Nuclear se encuentra en una piscina llena de agua ligera, que actúa
como moderador y enfriador. La configuración de piscina abierta, permite a los operadores
tener una visión del núcleo del reactor desde la parte superior, lo que ayuda al
posicionamiento de muestras experimentales. El reactor posee sistemas de seguridad
interconstruidos, mismos que en el caso de un aumento repentino en la energía, apagarán
el reactor automáticamente. El reactor opera rutinariamente en estado estacionario a
niveles de potencia térmica de hasta 1 MW y puede ser pulsado hasta potencias pico del
orden de 2,000 MW. Cuenta con instalaciones experimentales para realizar estudios de
irradiación de muestras con neutrones y radiación gamma.
Punta Limón Municipio de Alto Lucero, Estado de Veracruz, México. (CNLV).
http://www.mexicodiplomatico.org/art_diplomatico_especial/laguna_verde.pdf [Consulta:
27/06/2011].
PREGUNTAS RESPUESTAS
¿En qué consiste la actividad
de Laguna Verde?
¿Cuál es su utilidad?
¿Qué cantidad de energía
produce y cuáles son los
costos de generación de la
misma?
¿Cómo ha sido la historia de
esta planta?, ¿fue aceptada
socialmente desde el principio

RESPUESTAS:
a) Laguna Verde es la única central nucleoeléctrica ubicada en nuestro país. Su activid
ad consiste en generar energía eléctrica utilizable a partir de la energía nuclear.
b) La central consta de dos unidades, cada una con capacidad de 682.44 megavatios.
Lo cual es equivalente a aproximadamente el 3% de la energía eléctrica del país.
c) Genera grandes cantidades de energía eléctrica a partir de combustibles nucleares.
d) La historia de la energía nuclear en México no ha estado libre de obstáculos. Desde
la construcción de la central se han presentado protestas de diversos grupos tanto
nacionales como internacionales. Las protestas van desde integrantes de las comu
nidades cercanas a la planta hasta protestas de comunidades ecologistas internacio
nales como Greenpeace. Las protestas se presentan principalmente por el daño ec
ológico o impacto ambiental que la planta produce, así como por la operación bajo i
nadecuadas medidas de seguridad.
