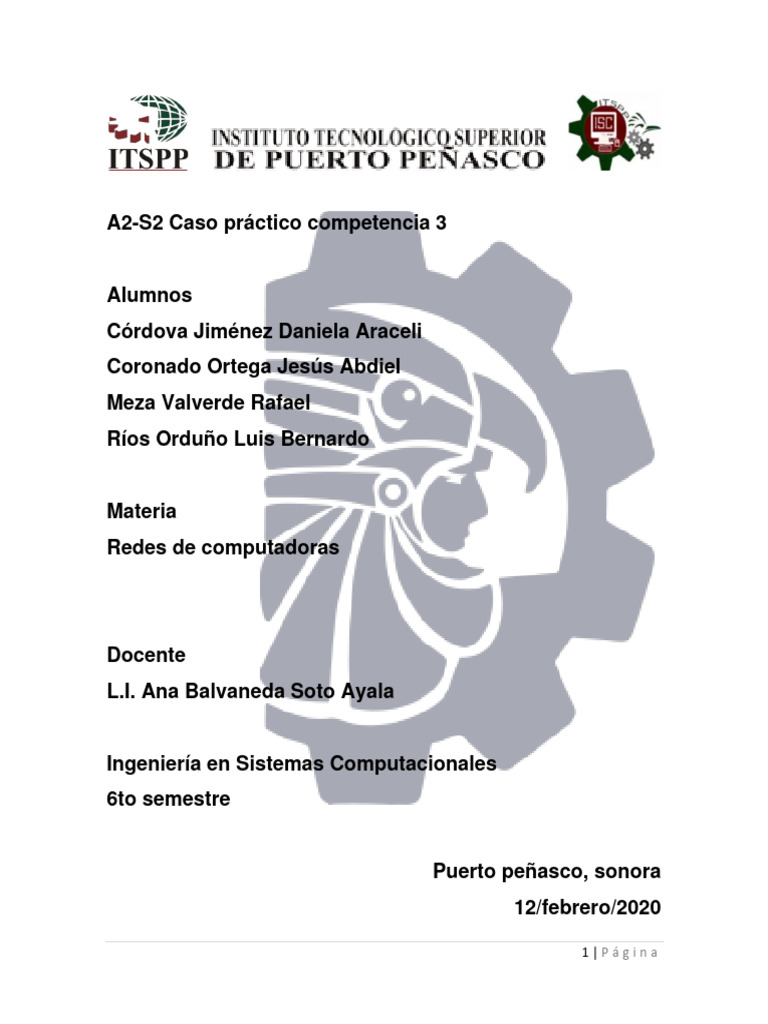

A2-S2 Caso práctico competencia 3

Alumnos
Córdova Jiménez Daniela Araceli
Coronado Ortega Jesús Abdiel
Meza Valverde Rafael
Ríos Orduño Luis Bernardo

Materia
Redes de computadoras

Docente
L.I. Ana Balvaneda Soto Ayala

Ingeniería en Sistemas Computacionales

6to semestre

Puerto peñasco, sonora

12/febrero/2020

1|Página
 Índice
Introducción..................................................................................................................................... 3
Equipo Activo .................................................................................................................................. 4
Equipo Pasivo ................................................................................................................................. 4
Red lógica......................................................................................................................................... 4
Red física .......................................................................................................................................... 5
Cisco Packet Tracer....................................................................................................................... 5
Caso práctico: empresa ¨Corona del Sol¨ ................................................................................ 6
Definición del problema ............................................................................................................... 6
Formulación del problema........................................................................................................... 6
Objetivo general ............................................................................................................................ 7
Objetivos específicos ................................................................................................................... 7
Elementos activos requeridos .................................................................................................... 8
Elementos pasivos requeridos ................................................................................................... 8
Equipo de mobiliario requerido................................................................................................... 8
Informe para los inversionistas................................................................................................... 9
Diseño lógico de la red .............................................................................................................. 10
Diseño físico de la red ............................................................................................................... 11
Diseño físico de la red en 3D.................................................................................................... 12
Diseño físico de la red principal ........................................................................................... 13
Diseño físico del departamento de ventas ......................................................................... 14
Diseño físico del departamento de recursos humanos .................................................... 14
Diseño físico del departamento de gerencia ...................................................................... 15
Diseño físico del departamento de mantenimiento ........................................................... 16
Conclusión ..................................................................................................................................... 17
Bibliografía ..................................................................................................................................... 18

2|Página
 Introducción
En el presente trabajo se planteará un caso práctico sobre una empresa, en el cual
lograremos determinar cuáles serán sus equipos activos y pasivos por utilizar
incluyendo su presupuesto y características, así como la manera lógica y física en
la que estará distribuida la red.

Para realizar dicha práctica hicimos uso de la herramienta Cisco Packet Tracer, esto
con el principal objetivo de conocer cómo se lleva a cabo la realización de funciones
relacionadas con las redes, así bien como diseñarlas y construir una red desde cero.

3|Página
 Equipo Activo

Son aquellos equipos que se encargan de distribuir en

forma activa la información a través de la red, como
concentradores, Access point, switches, router, entre
otros. Además, se encargan de distribuir banda ancha a
determinada cantidad de equipos de una red.

Equipo Pasivo

Son los elementos que no cambian o transforman el flujo de comunicación, y que

solo sirven para interconectar o transmitirla sin
modificacion, son elementos pasivos de red.
Ejemplos: Jacks, cable UTP, Hub (Consentrador),
Patch panel.

Red lógica

Son todos los protocolos que requiere una red para estar en funcionamiento, una
estructura de red lógica y la mas usada es la de estrella,
porque si un modo pierde señal se puede acceder a esa
información por otro modo. También podemos decir que
la red lógica es la planeación y diseño de la
implementación de la red.

4|Página
 Red física

La red física consta de los cables (cable coaxial, par trenzado, fibra óptica y líneas
telefónicas) que conectan el hardware diferente que
reside en la red, las tarjetas adaptadoras utilizadas
en los sistemas conectados a la red (sistemas
principales) y los concentradores, repetidores,
direccionadores o puentes utilizados en la red.

Las redes físicas varían en el tamaño y en el tipo de

hardware utilizado. Las dos clases comunes de redes son las redes de área
local (LAN) y las redes de área amplia (WAN).

Cisco Packet Tracer

Es un poderoso programa de simulación de red que permite a los estudiantes

experimentar con el comportamiento de la red y hacer preguntas de "qué pasaría
si". Como parte integral de la experiencia de
aprendizaje integral de Networking Academy,
Packet Tracer proporciona capacidades de
simulación, visualización, autoría, evaluación y
colaboración, y facilita la enseñanza y el
aprendizaje de conceptos tecnológicos
complejos.

Packet Tracer complementa el equipo físico en el aula al permitir a los estudiantes

crear una red con una cantidad casi ilimitada de dispositivos, fomentando la práctica,
el descubrimiento y la resolución de problemas. El entorno de aprendizaje basado
en la simulación ayuda a los estudiantes a desarrollar habilidades del siglo XXI,
como la toma de decisiones, el pensamiento creativo y crítico y la resolución de
problemas.

5|Página
 Caso práctico: empresa ¨Corona del Sol¨

Definición del problema

La empresa “corona del sol”, está por iniciar sus operaciones en el mes de mayo,
contará con los siguientes departamentos: Ventas (3 equipos), mantenimiento (2
equipo), Gerencia (1 equipo), recursos humanos (2 equipos), se encuentra ubicado
en la planta baja del edificio, todos los equipos están en un radio no mayor de 60
metros. Los programas a utilizar serán paquetería de office, sistema de
mantenimiento y sistema de reservaciones, todos los equipos requieren estar
conectados a Internet. Se debe de tomar en cuenta que es del ramo de renta de
condominios, por lo tanto, ha iniciado con estos departamentos, sin embargo, la
empresa contempla una expansión en un periodo de 1 año.

Determinar lo siguiente:

1. Equipos activos a utilizar (presupuesto y características)

2. Equipos pasivos a utilizar (presupuesto y características)

3. Dibujar la manera lógica que estará la red. (utilizar algún software)

4. Dibujar la manera física de la red. (utilizar algún software)

Formulación del problema

¿Es posible mejorar la comunicación y el manejo de información de los distintos
departamentos, mediante la implantación de una red de datos con conexión a
internet?

6|Página
Objetivo general
Implementar y diseñar una red de comunicación de datos en la empresa Corona
del sol que permita realizar los procesos comunicativos de sus diferentes áreas y
aprovechar de una mejor manera los recursos computacionales disponibles.

Objetivos específicos
• Reforzar los procesos de comunicación realizados por los departamentos de
la empresa Corona del sol a través de la utilización de herramientas
tecnológicas.
• Construir y diseñar una red de datos que logre satisfacer las necesidades de
cada uno de los departamentos y usuarios, tomando en cuenta los
estándares de cableado y sus normas de calidad.
• Fomentar la apropiación, el uso y la integración de tecnologías de
información y comunicación a los procesos realizados por los departamentos,
con el fin de ofrecer a los clientes mejores servicios.

7|Página
Elementos activos requeridos

No. Elemento Cantidad

1 Modem 1
2 Switch 2960 1
3 Rack (armario o gabinete de conexiones) 1
4 Router 1

Elementos pasivos requeridos

No. Elemento Cantidad

1 Cable UTP 105 metros
2 Tomas RJ-45 20
3 Faceplate 10

Equipo de mobiliario requerido

No. Elemento Cantidad

1 Computadora Dell OptiPlex 7040 8

8|Página
Informe para los inversionistas

A continuación, presentamos el presupuesto necesario para llevar a cabo la

adecuada instalación de la red de datos interconectada con internet para la empresa
Corona del sol. Tomando en cuenta que este presupuesto cubre únicamente los
elementos de red, ya que los equipos de cómputo que existen logran cubrir con
todas las necesidades y requerimientos de los usuarios de cada uno de los
departamentos, por tal motivo no es indispensable realizar nueva adquisición de
equipo de cómputo.

Presupuesto Empresa ¨Corona del sol¨

Elemento Cantidad Precio unitario Precio total

Router Original Xiaomi Wifi 1 $ 360.00 $ 360.00
Switch 2960 1 $ 8,414.00 $ 8,414.00
Rack (armario o gabinete) 1 $ 869.00 $ 869.00
Cable UTP categoría 5 105 $ 9.50 $ 997.50
Tomas RJ-45 20 $ 5.63 $ 112.60
Canaleta 96 $ 14.50 $ 1,392.00
Faceplate 100 $ 24.00 $ 2,400.00
Computadora Dell OptiPlex 7040 8 $ 9,499.00 $ 75,992.00
Subtotal $90,537.10
I.V.A 16% $14,485.94
Total $105,023.04

9|Página
Diseño lógico de la red

Nuestro diseño de red se basa en la topologia de estrella, ya que como equipo

decidimos que esta topologia es la indicada para este tipo de trabajo por que se
realiza por medio de la conexión de cada dispositivo hacia un switch que
osteriormente de conecta hacia un router que es el encargado de distribuir la señal
de internet.

Logrando con esto que se pueda gestionar la informacion y en dado caso de obtener
un fallo no obstriur el trabajo de los demas departamentos.

Utilizando esta topologia obtendremos la ventaja de que nos permite obtener un facil
diagnostico en caso de ocurrir alguna falla y sobre todo la facilidad que proporciona
para poder aumentar el numero de equipos de la red, ya que contamos con un
switch de 24 puertos al cual aun le quedan espacios disponibles los cuales nos
serviran para lograr expandirnos en un futuro.

10 | P á g i n a
Diseño físico de la red
El objetivo de nuestro diseño físico es lograr dar a conocer los dispositivos y
tecnologías que hemos implementado para lograr cumplir con los requerimientos
técnicos de acuerdo con el diseño lógico de red que hemos propuesto
anteriormente.

La empresa ¨Corona Sol¨ contara con una red LAN, con la cual un Switch será el
que cuente con el servicio de Ethernet, el cual permitirá que la red tenga acceso a
internet que asigna la compañía que provee dicho servicio.

Para realizar la parte de cableado se utilizan materiales de calidad que son muy
fáciles de instalar, esto se complementara de materiales con canaletas plástica.
Cómo podemos observar en la imagen el cable azul que pasa por las orillas de la
pared es nuestro cable UTP.

11 | P á g i n a
Diseño físico de la red en 3D

12 | P á g i n a
Diseño físico de la red principal

Este diseño físico de red principal muestra el router principal que es el encargado
de distribuir el internet para posterior llegar hacia el switch en el cual estan
conectadas los demas computadores de cada uno de los departamentos con los
que cuenta la empresa.

13 | P á g i n a
Diseño físico del departamento de ventas

En este diseño físico del departamento de ventas podemos observar que tenemos
3 computadoras, las cuales están enlazadas hacia un switch conectadas mediante
un cable UTP con entrada de conector RJ-45.

Diseño físico del departamento de recursos humanos

En este diseño físico del departamento de recursos humanos podemos observar
que tenemos solamente 2 computadoras, las cuales están enlazadas hacia un
switch, mediante un cable UTP con entrada de conector RJ-45. Posterior a eso los
cables van cubiertos por canaletas.

14 | P á g i n a
Diseño físico del departamento de gerencia
En el diseño físico del departamento de gerencia contamos con una sola
computadora, dicho computador va conectado hacia el switch mediante un cable
UTP con entrada de conector RJ-45. Posterior a eso los cables van cubiertos por
canaletas.

15 | P á g i n a
Diseño físico del departamento de mantenimiento
El diseño físico del departamento de mantenimiento cuenta con 2 computadoras,
las cuales van conectadas hacia el switch mediante un cable UTP con entrada de
conector RJ-45. Posterior a eso los cables van cubiertos por canaletas.

16 | P á g i n a
 Conclusión
Al realizar este caso práctico, como equipo nos hemos dado cuenta del gran aporte
que se le brinda a la empresa ¨Corona del sol¨, la realización de este caso nos ha
hecho conocer todo lo tecnológico sobre redes de computadora y seguridad
informática. Nosotros como futuros ingenieros en sistemas, debemos de ir
conociendo la importancia de seguir una secuencia o pasos para lograr construir
una red, logrando con ello la configuración de equipos de redes.

17 | P á g i n a
 Bibliografía
• Melita834. (17 agosto, 2015). Elementos pasivos de red. 10/02/2021,
de.wordpress.com sitio web:
https://redesunivalleinformatica.wordpress.com/2015/08/17/elementos-pasivos-
de-red/
• Tecnar - Cartagena. (24 de ago. De 2014). Dispositivos activos y pasivos -
cableado estructurado. 10/02/2021, de SlideShare sitio web:
https://es.slideshare.net/fernandobogallodelassalas/taller-1-
38294348#:~:text=dispositivos%20activos%20y%20pasivos%20cableado%20es
tructurado%20ing.&text=r%2f%2f%3a%20la%20diferencia%20que,informaci%c
3%b3n%20atreves%20de%20la%20red.
• Julio verdes. (17 de nov. De 2009). Red lógica. 10/02/2021, de SlideShare sitio
web: https://es.slideshare.net/julioverdes/red-logica-2522545
• Desconocido. (sin fecha). Redes físicas. 10/02/2021, de IBM sitio web:
https://www.ibm.com/support/knowledgecenter/es/ssw_aix_71/network/phys_net
works.html
• Desconocido. (sin fecha). Cisco packet tracer. 10/02/2021, de EcuRed sitio web:
https://www.ecured.cu/cisco_packet_tracer

18 | P á g i n a
