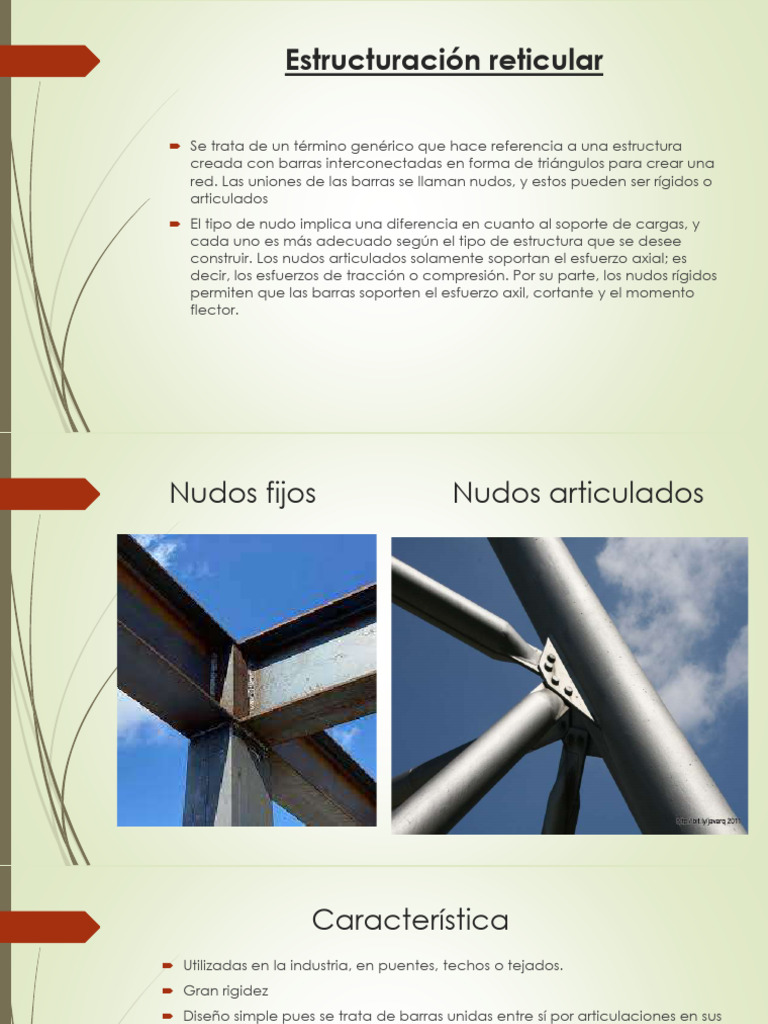

Estructuración reticular

 Se trata de un término genérico que hace referencia a una estructura

creada con barras interconectadas en forma de triángulos para crear una
red. Las uniones de las barras se llaman nudos, y estos pueden ser rígidos o
articulados
 El tipo de nudo implica una diferencia en cuanto al soporte de cargas, y
cada uno es más adecuado según el tipo de estructura que se desee
construir. Los nudos articulados solamente soportan el esfuerzo axial; es
decir, los esfuerzos de tracción o compresión. Por su parte, los nudos rígidos
permiten que las barras soporten el esfuerzo axil, cortante y el momento
flector.
Nudos fijos Nudos articulados
 Característica
 Utilizadas en la industria, en puentes, techos o tejados.
 Gran rigidez
 Diseño simple pues se trata de barras unidas entre sí por articulaciones en sus
extremos.
 Los miembros de la estructura reticulada solo trabajan a tracción o compresión.
 La contribución de los cortantes y la de los flectores es nula.
 Su método de cálculo clásico solo permite la aplicación de fuerzas en los nodos.
 · Transmiten las cargas aplicadas en dos direcciones
 Tipología

 Planas:
 Celosía Plana (nudos articulados, cargas en el plano).
 Pórtico Plano (cargas en el plano).
 Emparrillado (cargas normales al plano)
 Espaciales:
 Celosía Espacial (nudos articulados).
 Pórtico Espacial
 Tipología
 Celosía plana
 Estructura triangulada formada por barras rectas conectadas entre sí.
 Trabajan con la tracción y compresión.
 Formas rígidas y estables por la triangulación que presentan
 Celosía plana simple
 Se forma partiendo de tres barras unidas entre si
 Forman un triángulo básico al que se van añadiendo sucesivamente y uno
a uno nuevos nudos.
 Tipología
 Celosía plana compuesta
 Unión de dos o más celosías simples. Dicha unión debe ser estable e
isostática.
 Se obtiene formando para cada unión tres vínculos.
Ej: 1 Ej: 2
 Tipología

 Celosías planas complejas

 Son las que no se pueden clasificar en los tipos anteriores, es decir, no se
pueden crear tal y como se ha indicado anteriormente.
 Ej: 1 Ej: 2 celosía compleja articulada
 Tipología
 Pórtico plano
 Su comportamiento se rige por la flexión, conformadas por la unión rígida
de vigas y
 columnas
 Formas más populares en la construcción de estructuras para
edificaciones de vivienda multifamiliar u oficinas.
Ej: 1 Ej: 2
 Tipología
 Emparrillado
 Conjunto de vigas entrecruzadas a modo de retícula que reparte las
cargas pesadas sobre superficies grandes.
 El esfuerzo principal es resistido por las vigas entre cruzadas
 Las losas son independientes, se apoyan y descargan sobre las vigas
 Tipología

 Celosía espacial
 Se forman con barras rectas de sección despreciable
 Son barras articuladas en las 3 direcciones ortogonales del espacio en
ambos extremos: rótulas esféricas
 Se transmiten 3 fuerzas entre el nudo y la barras
 Tipología

 Celosía espacial simple

 Se forma partiendo de un tetraedro básico formado por seis barras, al que
se van añadiendo
 sucesivamente, y uno a uno, nuevos nudos.
 Tipología

 Celosía espacial compuesta

 Se obtienen por la unión de dos o más celosías espaciales simples
 La unión debe ser estable e isostática.
 Se obtiene empleando en cada unión seis vínculos
 Tipología

 Celosía espacial compleja

 Son las que no se pueden clasificar dentro de los dos tipos anteriores
 Tipología

 Pórtico espacial

 Barras rectas de sección despreciable

 Cualquier orientación en el espacio

 Barras unidas rígidamente en ambos extremos

 Se transmiten 3 fuerzas y 3 momentos entre el nudo y la barra

 Puede haber articulaciones

 Tipos de elementos
 Los elementos estructurales son las partes de una construcción que sirven
para darle resistencia y rigidez. Su función principal es soportar el peso de
la construcción y otras fuerzas como sismos, vientos, etc.
 Los elementos estructurales suelen clasificarse en virtud de tres criterios
principales
 - Lineales
 - Bidimensionales
 - Tridimensionales
 Elementos lineales
 Los elementos lineales más comunes son según su posición y forma:
 Verticales, comprimidos y rectos: Columna (sección circular) o pilares
(sección poligonal), pilote (cimentación).
 Horizontales, flexionados y rectos: viga o arquitrabe, dintel, zapata corrida
para cimentación, correa de sustentación de cubierta.
 Diagonales y rectos: Barras de arriostramiento de cruces de San Andrés,
barras diagonales de una celosía o entramado triangulado, en este caso
los esfuerzos pueden ser de flexión tracción dominante o compresión
dominante.
 Flexionados y curvos, que corresponden a arcos continuos cuando los
esfuerzos se dan según el plano de curvatura o a vigas balcón cuando los
esfuerzos son perpendiculares al plano de curvatura.
 Elementos bidimensionales
 Los elementos planos pueden aproximarse por una superficie y tienen un
espesor pequeño en relación con las dimensiones generales del elemento.
Es decir, en estos elementos una dimensión, llamada espesor, es mucho
menor que las otras dos. Pueden dividirse según la forma que tengan en
elementos:
 Horizontales, flexionados y planos, como los forjados, las losas de
cimentación, y las plateas o marquesinas.
 Verticales, flexionados y planos, como los muros de contención.
 Verticales, comprimidos y planos, como los muros de carga, paredes o
tabiques.
 Flexionados y curvos, como lo son las láminas de revolución, como los
depósitos cilíndricos para líquidos.
 Traccionados y curvos son las membranas elásticas como las paredes de
depósitos con fluidos a presión.
 Elementos tridimensionales
 Los elementos tridimensionales o volumétricos son elementos que en
general presentan estados de tensión biaxial o triaxial, en los que no
predomina una dirección dimensión sobre las otras. Además estos
elementos suelen presentar tracciones y compresiones simultáneamente
según diferentes direcciones, por lo que su estado tensional es
complicado. Entre este tipo de elementos están:
 Las ménsulas de sustentación
 Las zapatas que presentan compresiones según direcciones cerca de la
vertical al pilar que sustentan y tracciones en direcciones cerca de la
horizontal.
 Tipos de cargas

 Los tipos de cargas que actúan sobre las estructuras, se clasifican por su
origen o por la acción de los fenómenos naturales, y se tipifican en:
 Cargas vivas
 Cargas muertas
 Cargas ambientales.
 Cargas muertas
 Las cargas muertas son aquellas cargas permanentes en la
construcción, por lo cual se mantienen en constante magnitud y en
posición fija durante toda la vida útil de la estructura. Por lo general,
gran parte de estas cargas muertas se relacionan con el propio peso
de la estructura, aunque no es exclusivo o limitativo.
 Se consideran parte de las cargas muertas, los rellenos, acabados de
entrepisos, cielos rasos, escaleras, tabiques fijos y equipos rígidos
anclados. Al mismo tiempo hay que considerar las cargas suspendidas
como conductos, equipos y sistemas de iluminación, entre otros. Todos
estos elementos, incluyen o suponen un peso para las estructuras
basados en las dimensiones del proyecto. Por lo cual debe preverse en
el diseño como parte del peso propio los materiales y/o artículos,
inherentes a la edificación y su posterior ocupación.
 Cargas vivas

 Las cargas vivas corresponden a las producidas por el uso y la

ocupación de la edificación, por ello pueden variar en magnitud y en
posición con el transcurso del tiempo. Este contexto significa que tales
condiciones pueden variar y conllevan a un mayor grado de
incertidumbre para el proyectista, ingeniero o arquitecto con relación a
las cargas muertas.
 Su intensidad también está prevista en los respectivos códigos y normas
de diseño y de seguridad, establecen los valores mínimos para las
cargas vivas según la naturaleza de su ocupación. Por ejemplo, las
cargas vivas de piso se han determinado considerando las cargas que
producen las personas, muebles y equipos móviles que conlleva la
ocupación regular de la edificación.
 Carga de viento
 Las cargas de viento tienen lugar por la acción del flujo de aire
ejercido por una fuerza alrededor de una estructura. Tal como ocurre
con todo tipo de fluido, el viento presiona las superficies de cualquier
cuerpo con el entra en contacto.

 Por tanto, la carga de viento ocurre con el paso de este a la

atmósfera por una estructura estacionaria adherida a la superficie de
la tierra. Dicho flujo de aire es tridimensional con un movimiento
horizontal superior al vertical, cuyo movimiento es de vital importancia
en la meteorología, en contraste, para el diseño estructural tiene
mayor importancia el movimiento horizontal.
 Tipos de solicitaciones
 Las solicitaciones son la resultante de las fuerzas externas en los
elementos de la estructura. La clasificación responde a la
orientación la posición de cada componente de la resultante
respecto de la pieza estructural

 Tipos:
 Normal: acortamiento o alargamiento.
 Cortante: distorsiones angulares de la pieza.
 Flector: la curvatura de la pieza estructural.
 Torsor: que se retuerza la pieza alrededor de
su eje.
