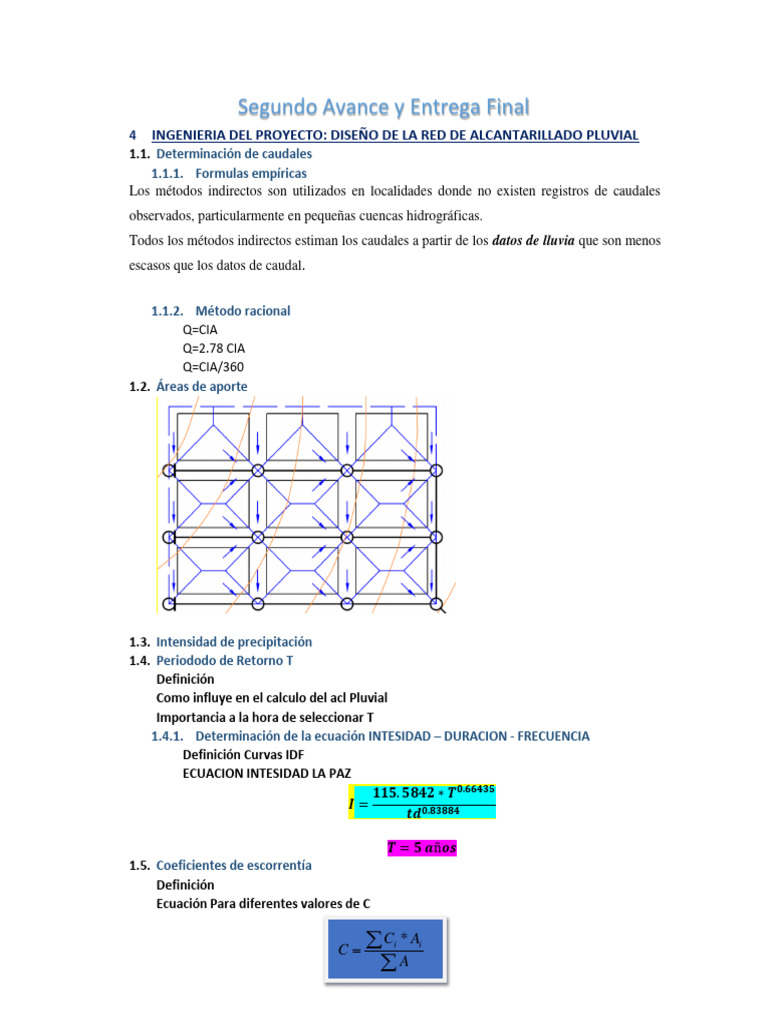

Segundo Avance y Entrega Final

4 INGENIERIA DEL PROYECTO: DISEÑO DE LA RED DE ALCANTARILLADO PLUVIAL

1.1. Determinación de caudales
1.1.1. Formulas empíricas
Los métodos indirectos son utilizados en localidades donde no existen registros de caudales
observados, particularmente en pequeñas cuencas hidrográficas.
Todos los métodos indirectos estiman los caudales a partir de los datos de lluvia que son menos
escasos que los datos de caudal.

1.1.2. Método racional

Q=CIA
Q=2.78 CIA
Q=CIA/360
1.2. Áreas de aporte

1.3. Intensidad de precipitación

1.4. Periododo de Retorno T
Definición
Como influye en el calculo del acl Pluvial
Importancia a la hora de seleccionar T
1.4.1. Determinación de la ecuación INTESIDAD – DURACION - FRECUENCIA
Definición Curvas IDF
ECUACION INTESIDAD LA PAZ
𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝑻𝟎.𝟔𝟔𝟒𝟑𝟓
𝑰=
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

𝑻 = 𝟓 𝒂ñ𝒐𝒔
1.5. Coeficientes de escorrentía
Definición
Ecuación Para diferentes valores de C

C
C * A
i i

A
 Donde:
 Ci =
 Ai =
 A=

Para la estimación de (C) se deben adoptar los valores de la tabla 4.4. La adopción de
determinados valores debe ser justificada.

Coeficientes de escurrimiento superficial

Se recomienda en poblaciones rurales, adoptar para C, valores entre 0,40 y 0,60.

Coeficientes de escurrimiento superficial en función al crecimiento de la urbanización

C= En función a su Nro de Lista

 1.6. Tiempo de duración
Definir Td=Tc
Definir Te Te=3-20 min
Definir Tf=Tp
Cuando se usa: Td=Te+Tf
Cuando Td=Te
1.7. Frecuencia de las precipitaciones
Definicion
F=1/T
1.8. PLANILLA DE CALCULO ALCANTARILLADO PLUVIAL
1.9. Memoria de cálculo alcantarillado pluvial
1.10. Disposición de las aguas de lluvia
Donde se vierten las aguas pluviales?
ENTREGA FINAL
5 INGENIERIA DEL PROYECTO: CARGAS SOBRE TUBERIAS ENTERRADAS
a. Cargas
i. Ecuación de Marston.
ii. Cargas vivas, cargas muertas de relleno.
iii. Cargas súper-impuestas.
b. Pruebas en tuberías.
i. Pruebas en laboratorio.
ii. Pruebas en obra.
c. Selección de la plantilla o solera.
i. Factor de seguridad.
ii. Factor de carga.

*6.- ESTACIONES DE BOMBEO.

6.1. Generalidades
6.2. Localización
6.3. Unidades de bombeo en las estaciones
6.4. Clases de unidad de bombeo
6.5. Eyectores neumáticos
6.6. Caudales de elevación
6.7. Potencias de una estación de bombeo
6.8. Determinación de la carga del impulsor
6.9. Velocidad especifica
6.10. Determinación del diámetro de bombeo

7 Estructuras especiales
1.1.1. Cámaras de inspección
1.1.2. Estaciones elevadoras
1.1.3. Sifones invertidos
1.1.4. Aliviaderos
 1.1.5. Varios
1.1.6. Diseño de la estructura especial

8 PLANOS DE INGENIERIA
1.2. Plano de la RED del sistema de ALCANTARILLADO SANITARIO.
1.3. Plano de la RED del sistema de ALCANTARILLADO PLUVIAL.
1.4. Perfiles longitudinales del sistema de ALCANTARILLADO SANITARIO (Esc. Conveniente )
1.5. Perfiles longitudinales del sistema de ALCANTARILLADO PLUVIAL (Esc. Conveniente )
1.6. Detalles constructivos.

9 Planificación y ejecución de obra

9.1. Cómputos métricos
9.2. Resumen de actividades
9.3. Tabla de precedencias
9.4. Calculo de duraciones
9.5. Especificaciones técnicas
10 Conclusiones y recomendaciones
11 Anexos, tablas, graficas, Cd Y OTROS.
12 Bibliografía
CALCULO ALCANTARILLADO PLUVIAL
DATOS
T= 5 años
C= 0.6 (asumido para el ejemplo)
.n=0.013

𝟏𝟏𝟓.𝟓𝟖𝟒𝟐∗𝑻𝟎.𝟔𝟔𝟒𝟑𝟓
Ecuacion de Intensidad de precipitación: 𝑰= [mm/hr]
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

Donde Td= min

Ecuacion de caudal : 𝑸 = 𝟐. 𝟕𝟖 𝑪𝑰𝑨

I= [mm/hr]
A= [Ha]
Q= [lt/s]
Planilla de cálculo alcantarillado Pluvial.

Tramo 1
Hallando Caudal
Q=2.78*C*I*A
Área Aporte tramo 1
A Tramo1= 0.1169+0.2058+0.1638+0.1205+0.1407+0.119
A Tramo1=0.8667 [Ha]
Área Acumulada en tramo 1 = 0.8667 [Ha]
Hallando Td Td=Te+Tf
Tramos de arranque Td= Te
Asum Te = 5 min
Td=Te= 5min

Hallando intensidad de Precipitación

T = 5 Años : Td= 5 min

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝑻𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝟓𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝟓𝟎.𝟖𝟑𝟖𝟖𝟒
𝑰 =87.28 [mm/hr]
Hallando caudal de diseño

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝑪 ∗ 𝑰 ∗ 𝑨

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝟎. 𝟔 ∗ 𝟖𝟕. 𝟐𝟖 ∗ 𝟎. 𝟖𝟔𝟔𝟕
𝒍𝒕
𝑸 = 𝟏𝟐𝟔. 𝟏𝟖 [ ]
𝒔
Q=0.126 m3/s

Hallando Pte Terreno

𝟑𝟐𝟕𝟕 − 𝟑𝟐𝟕𝟑. 𝟕𝟎
𝒁𝑨 − 𝒁𝑩 𝑺𝒕 =
𝑺𝒕 = 𝟗𝟖. 𝟒𝟕
𝑳

St=0.0335m/m
St= 3.35%

Pre dimensionando el Diámetro K= 1.51 para d/D= 0.90

𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖 𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖

𝑫 = 𝑲( ) 𝑫 = 𝟏. 𝟓𝟏 ( )
𝒔𝟏/𝟐 𝒔𝟏/𝟐

𝟎. 𝟏𝟐𝟔 ∗ 𝟎. 𝟎𝟏𝟑 𝟑/𝟖

𝑫 = 𝟏. 𝟓𝟏 ∗ ( )
𝟎. 𝟎𝟑𝟑𝟓𝟏/𝟐

Dcalc= 0.258m
Dadopt= 0.3 m (D= 0.15m es el mínimo que se debe tomar para alc. pluvial)
Pte min para 0.3 m => Smin = 0.3%
St>Smin => S=St
Hallando Q tubo lleno

𝟏
𝑸 = 𝒏 ∗A*(𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐
 𝟏 𝝅∗𝑫𝟐 𝑫 𝟐/𝟑
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( 𝟒 ) ∗ (𝑺)𝟏/𝟐

𝟐/𝟑
𝟏 𝝅∗𝟎.𝟑𝟐 𝟎.𝟑
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( 𝟒 ) ∗ (𝟎. 𝟎𝟑𝟑𝟓)𝟏/𝟐

Qll =0.177 m3

Hallando Velocidad a tubo lleno (0.3<V<5 ) [m/s]

𝟏 𝟏 𝑫 𝟐/𝟑
𝑽= ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ ( ) ∗ (𝑺)𝟏/𝟐
𝒏 𝒏 𝟒

𝟏 𝟎. 𝟑 𝟐/𝟑
𝑽𝒍𝒍 = ∗ ( ) ∗ (𝟎. 𝟎𝟑𝟑𝟓)𝟏/𝟐
𝟎. 𝟎𝟏𝟑 𝟒

Vll= 2.504 m/s

Hallando El ángulo ϴ

𝟎.𝟔
𝑸∗𝒏
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏) ∗ 𝑫−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝑺)𝟐

𝟎.𝟔
𝟎. 𝟏𝟐𝟔 ∗ 𝟎. 𝟎𝟏𝟑
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏 ) ∗ 𝟎. 𝟑−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝟎. 𝟎𝟑𝟑𝟓)𝟐

𝜭 = 𝟑. 𝟔𝟒𝟑 𝒓𝒂𝒅

Hallando Rh
𝟎. 𝟑 𝑺𝑰𝑵 𝟑. 𝟔𝟒𝟑
𝑹𝒉 = ∗ (𝟏 − )
𝟒 𝟑. 𝟔𝟒𝟑

Rh= 0.085 m
 Hallando Área
𝟎. 𝟑𝟐
𝑨= ∗ (𝟑, 𝟔𝟒𝟑 − 𝑺𝑰𝑵𝟑. 𝟔𝟒𝟑 )
𝟒

A= 0.046m2

Hallando Velocidad Rango de la veloc: (0.3<V<5 ) [m/s]

𝟏 𝟏
𝑽= ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ (𝟎. 𝟎𝟖𝟓)𝟐/𝟑 ∗ (𝟎. 𝟎𝟑𝟑𝟓)𝟏/𝟐
𝒏 𝟎. 𝟎𝟏𝟑

V= 2.72 m/s

Hallando tirante de agua en la sección ‘’d’’

𝑫 𝜭 𝟎. 𝟑 𝟑. 𝟔𝟒𝟑
𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ) ) 𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ))
𝟐 𝟐 𝟐 𝟐

,d=0.187 m

Hallando d/D (d/D < 0.9)

.d/D = 0.187/0.3

.d/D = 0.62
Hallando Tensión tractiva
Ʈ𝒎𝒊𝒏 = 𝟏. 𝟓 𝑷𝒂
Ʈ𝒎𝒊𝒏 = 𝟎. 𝟏𝟓𝟑 𝒌𝒈/𝒎𝟐

Ʈ = ϒ ∗ 𝑹𝒉 ∗ 𝒔 Ʈ = 𝟏𝟎𝟎𝟎 ∗ 𝟎. 𝟎𝟖𝟓 ∗ 𝟎. 𝟎𝟑𝟑𝟓

Ʈ = 𝟐. 𝟖𝟒𝟕 𝒌𝒈/𝒎𝟐 > Ʈ𝒎𝒊𝒏

Hallando Tf
𝑳 𝟗𝟖. 𝟒𝟕
𝑻𝒇 = 𝑻𝒇 =
𝟔𝟎 ∗ 𝑽 𝟔𝟎 ∗ 𝟐. 𝟕𝟐
 𝑻𝒇 = 𝟎. 𝟔𝟎𝟑 𝒎𝒊𝒏
Hallando Z2’ Tramo arranque h= 1m

Z2’= Z1’-SL
Z1’=Z1-h1
Z1’=3277-1 =3276

Z2’=Z1’-(S*L)
Z2’=3276-(0.0335*98.47)
Z2’=3272.70
Hallando H2
H2= Z2-Z2’= 3273.70-3272.70
.h2= 1 m

Tramo 2
Hallando Caudal
Q=2.78*C*I*A
Área Aporte tramo 2
A Tramo2= 0.247+0.1168+0.1432+0.2407+0.2144
A Tramo2=0.9621 [Ha]
Área Acumulada en tramo2 =0.9621+0.8667= 1.8288 [Ha]
Hallando Td
Asum Te = 5 min
Tf= 0.603
Td=Te+Tf=5+0.603= 5.603min

Hallando intensidad de Precipitación

T = 5 Años : Td= 5.603 min

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝑻𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝟓𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝟓. 𝟔𝟎𝟑𝟎.𝟖𝟑𝟖𝟖𝟒
𝑰 =79.329 [mm/hr]

Hallando caudal de diseño

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝑪 ∗ 𝑰 ∗ 𝑨
 𝑸 = 𝟐. 𝟕𝟖 ∗ 𝟎. 𝟔 ∗ 𝟕𝟗. 𝟑𝟐𝟗 ∗ 𝟏. 𝟖𝟐𝟖𝟖
𝒍𝒕
𝑸 = 𝟐𝟒𝟏. 𝟗𝟗 [ ]
𝒔
Q=0.242 m3/s

Hallando Pte Terreno

𝟑𝟐𝟕𝟑. 𝟕𝟎 − 𝟑𝟐𝟕𝟐. 𝟗𝟎
𝒁𝑨 − 𝒁𝑩 𝑺𝒕 =
𝑺𝒕 = 𝟔𝟒. 𝟑𝟕
𝑳

St=0.0124m/m
St= 1.243%

Pre dimensionando el Diámetro K= 1.51 para d/D= 0.90

𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖 𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖

𝑫 = 𝑲( ) 𝑫 = 𝟏. 𝟓𝟏 ( )
𝒔𝟏/𝟐 𝒔𝟏/𝟐

𝟎. 𝟐𝟒𝟐 ∗ 𝟎. 𝟎𝟏𝟑 𝟑/𝟖

𝑫 = 𝟏. 𝟓𝟏 ∗ ( )
𝟎. 𝟎𝟏𝟐𝟒𝟏/𝟐

Dcalc= 0.398m
Dadopt= 0.45 m (D= 0.15m es el mínimo que se debe tomar para alc. pluvial)
Pte min para 0.45 m => Smin = 0.175%
St>Smin => S=St
Hallando Q tubo lleno

𝟏
𝑸 = 𝒏 ∗A*(𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐

𝟏 𝝅∗𝑫𝟐 𝑫 𝟐/𝟑
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( ) ∗ (𝑺)𝟏/𝟐
𝟒

𝟐/𝟑
𝟏 𝝅∗𝟎.𝟒𝟓𝟐 𝟎.𝟒𝟓
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( 𝟒 ) ∗ (𝟎. 𝟎𝟏𝟐𝟒)𝟏/𝟐
Qll =0.318 m3

Hallando Velocidad a tubo lleno (0.3<V<5 ) [m/s]

𝟏 𝟏 𝑫 𝟐/𝟑
𝑽= ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ ( ) ∗ (𝑺)𝟏/𝟐
𝒏 𝒏 𝟒

𝟏 𝟎. 𝟒𝟓 𝟐/𝟑
𝑽𝒍𝒍 = ∗( ) ∗ (𝟎. 𝟎𝟏𝟐𝟒)𝟏/𝟐
𝟎. 𝟎𝟏𝟑 𝟒

Vll= 1.998 m/s

Hallando El ángulo ϴ

𝟎.𝟔
𝑸∗𝒏
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏) ∗ 𝑫−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝑺)𝟐

𝟎.𝟔
𝟎. 𝟐𝟒𝟐 ∗ 𝟎. 𝟎𝟏𝟑
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏 ) ∗ 𝟎. 𝟒𝟓−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝟎. 𝟎𝟏𝟐𝟒)𝟐

𝜭 = 𝟑. 𝟕𝟔𝟑 𝒓𝒂𝒅

Hallando Rh
𝟎. 𝟒𝟓 𝑺𝑰𝑵 𝟑. 𝟕𝟔𝟑
𝑹𝒉 = ∗ (𝟏 − )
𝟒 𝟑. 𝟕𝟔𝟑

Rh= 0.130 m

Hallando Área
𝟎. 𝟒𝟓𝟐
𝑨= ∗ (𝟑, 𝟕𝟔𝟑 − 𝑺𝑰𝑵𝟑. 𝟕𝟔𝟑 )
𝟒

A= 0.110m2
 Hallando Velocidad Rango de la veloc: (0.3<V<5 ) [m/s]

𝟏 𝟏
𝑽= ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ (𝟎. 𝟏𝟑𝟎)𝟐/𝟑 ∗ (𝟎. 𝟎𝟏𝟐𝟒)𝟏/𝟐
𝒏 𝟎. 𝟎𝟏𝟑

V= 2.20 m/s

Hallando tirante de agua en la sección ‘’d’’

𝑫 𝜭 𝟎. 𝟒𝟓 𝟑. 𝟕𝟔𝟑
𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ) ) 𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ))
𝟐 𝟐 𝟐 𝟐

,d=0.294 m

Hallando d/D (d/D < 0.9)

.d/D = 0.294/0.45

.d/D = 0.653
Hallando Tensión tractiva
Ʈ𝒎𝒊𝒏 = 𝟎. 𝟏𝟓𝟑 𝒌𝒈/𝒎𝟐

Ʈ = ϒ ∗ 𝑹𝒉 ∗ 𝒔 Ʈ = 𝟏𝟎𝟎𝟎 ∗ 𝟎. 𝟏𝟑𝟎 ∗ 𝟎. 𝟎𝟏𝟐𝟒

Ʈ = 𝟏. 𝟔𝟏𝟓 𝒌𝒈/𝒎𝟐 > Ʈ𝒎𝒊𝒏

Hallando Tf
𝑳 𝟔𝟒. 𝟑𝟕
𝑻𝒇 = 𝑻𝒇 =
𝟔𝟎 ∗ 𝑽 𝟔𝟎 ∗ 𝟐. 𝟐𝟎

𝑻𝒇 = 𝟎. 𝟒𝟖𝟕𝟕 𝒎𝒊𝒏
Hallando Z3’

Z3’= Z2’-SL
Z2’=3272.70

Z3’=Z2’-(S*L)
Z3’=3272.70-(0.0124*64.37)
Z3’=3271.90
 Hallando H3
H3= Z3-Z3’= 3272.90-3271.90
.h3= 1 m

Tramo 3
Hallando Caudal
Q=2.78*C*I*A
Área Aporte tramo 3
A Tramo3= 0.2009+0.2259+0.1237+0.1196
A Tramo3=0.6701 [Ha]
Área Acumulada en tramo3 =0.6701+ 1.8288= 2,4989 [Ha]
Hallando Td
Asum Te = 5 min
Tf= 0.603+0,487=1.091
Td=5+1.09= 6.091 min

Hallando intensidad de Precipitación

T = 5 Años : Td= 6.091 min

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝑻𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝟓𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝟔. 𝟎𝟗𝟏𝟎.𝟖𝟑𝟖𝟖𝟒
𝑰 =73.965 [mm/hr]

Hallando caudal de diseño

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝑪 ∗ 𝑰 ∗ 𝑨

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝟎. 𝟔 ∗ 𝟕𝟑. 𝟗𝟔𝟓 ∗ 𝟐. 𝟒𝟗𝟖𝟗

𝒍𝒕
𝑸 = 𝟑𝟎𝟖. 𝟑𝟎 [ ]
𝒔
Q=0.308 m3/s
Hallando Pte Terreno

𝟑𝟐𝟕𝟐. 𝟗𝟎 − 𝟑𝟐𝟕𝟏. 𝟖𝟎
𝒁𝑨 − 𝒁𝑩 𝑺𝒕 =
𝑺𝒕 = 𝟖𝟒. 𝟖𝟗
𝑳

St=0.01296m/m
St= 1.296%

Pre dimensionando el Diámetro K= 1.51 para d/D= 0.90

𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖 𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖

𝑫 = 𝑲( ) 𝑫 = 𝟏. 𝟓𝟏 ( )
𝒔𝟏/𝟐 𝒔𝟏/𝟐

𝟎. 𝟑𝟎𝟖 ∗ 𝟎. 𝟎𝟏𝟑 𝟑/𝟖

𝑫 = 𝟏. 𝟓𝟏 ∗ ( )
𝟎. 𝟎𝟏𝟐𝟗𝟔𝟏/𝟐

Dcalc= 0.430m
Dadopt= 0.45 m (D= 0.15m es el mínimo que se debe tomar para alc. pluvial)
Pte min para 0.45 m => Smin = 0.175%
St>Smin => S=St
Hallando Q tubo lleno

𝟏
𝑸 = 𝒏 ∗A*(𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐

𝟏 𝝅∗𝑫𝟐 𝑫 𝟐/𝟑
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( ) ∗ (𝑺)𝟏/𝟐
𝟒

𝟐/𝟑
𝟏 𝝅∗𝟎.𝟒𝟓𝟐 𝟎.𝟒𝟓
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( 𝟒 ) ∗ (𝟎. 𝟎𝟏𝟐𝟗𝟔)𝟏/𝟐

Qll =0.324 m3

Hallando Velocidad a tubo lleno (0.3<V<5 ) [m/s]

𝟏 𝟏 𝑫 𝟐/𝟑
𝑽 = ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ ( ) ∗ (𝑺)𝟏/𝟐
𝒏 𝒏 𝟒
 𝟏 𝟎. 𝟒𝟓 𝟐/𝟑
𝑽𝒍𝒍 = ∗( ) ∗ (𝟎. 𝟎𝟏𝟐𝟗𝟔)𝟏/𝟐
𝟎. 𝟎𝟏𝟑 𝟒

Vll= 2.041m/s

Hallando El ángulo ϴ

𝟎.𝟔
𝑸∗𝒏
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏) ∗ 𝑫−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝑺)𝟐

𝟎.𝟔
𝟎. 𝟑𝟎𝟖 ∗ 𝟎. 𝟎𝟏𝟑
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏 ) ∗ 𝟎. 𝟒𝟓−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝟎. 𝟎𝟏𝟐𝟗𝟔)𝟐

𝜭 = 𝟒. 𝟑𝟐𝟏 𝒓𝒂𝒅

Hallando Rh
𝟎. 𝟒𝟓 𝑺𝑰𝑵 𝟒. 𝟑𝟐𝟏
𝑹𝒉 = ∗ (𝟏 − )
𝟒 𝟒. 𝟑𝟐𝟏

Rh= 0.137 m

Hallando Área
𝟎. 𝟒𝟓𝟐
𝑨= ∗ (𝟒. 𝟑𝟐𝟏 − 𝑺𝑰𝑵𝟒. 𝟑𝟐𝟏 )
𝟒

A= 0.133m2
 Hallando Velocidad Rango de la veloc: (0.3<V<5 ) [m/s]

𝟏 𝟏
𝑽= ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ (𝟎. 𝟏𝟑𝟕)𝟐/𝟑 ∗ (𝟎. 𝟎𝟏𝟐𝟗𝟔)𝟏/𝟐
𝒏 𝟎. 𝟎𝟏𝟑

V= 2.322 m/s

Hallando tirante de agua en la sección ‘’d’’

𝑫 𝜭 𝟎. 𝟒𝟓 𝟒. 𝟑𝟐𝟏
𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ) ) 𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ))
𝟐 𝟐 𝟐 𝟐

,d=0.35 m

Hallando d/D (d/D < 0.9)

.d/D = 0.35/0.45

.d/D = 0.778
Hallando Tensión tractiva
Ʈ𝒎𝒊𝒏 = 𝟎. 𝟏𝟓𝟑 𝒌𝒈/𝒎𝟐

Ʈ = ϒ ∗ 𝑹𝒉 ∗ 𝒔 Ʈ = 𝟏𝟎𝟎𝟎 ∗ 𝟎. 𝟏𝟑𝟕 ∗ 𝟎. 𝟎𝟏𝟐𝟗𝟔

Ʈ = 𝟏. 𝟕𝟕𝟎 𝒌𝒈/𝒎𝟐 > Ʈ𝒎𝒊𝒏

Hallando Tf
𝑳 𝟖𝟒. 𝟖𝟗
𝑻𝒇 = 𝑻𝒇 =
𝟔𝟎 ∗ 𝑽 𝟔𝟎 ∗ 𝟐. 𝟑𝟐𝟐

𝑻𝒇 = 𝟎. 𝟔𝟎𝟗 𝒎𝒊𝒏

Hallando Z3’

Z4’= Z3’-SL
Z3’=3271.90

Z4’=Z3’-(S*L)
Z4’=3271.90-(0.01296*84.89)
Z4’=3270.80
 Hallando H4
H4= Z4-Z4’= 3271.80-3270.80
.h4= 1 m

Tramo 4
Hallando Caudal
Q=2.78*C*I*A
Área Aporte tramo 4
A Tramo4= 0.1915+0.2041+0.2516+0.1213+0.082
A Tramo4=0.8505 [Ha]
Área Acumulada en tramo4 =0.8505
Hallando Td
Asum Te = 5 min
Td=Te=5min (por lo que es un tramo de arranque)

Hallando intensidad de Precipitación

T = 5 Años : Td= 5 min

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝑻𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝟓𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝟓𝟎.𝟖𝟑𝟖𝟖𝟒
𝑰 =87.284 [mm/hr]

Hallando caudal de diseño

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝑪 ∗ 𝑰 ∗ 𝑨

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝟎. 𝟔 ∗ 𝟖𝟕. 𝟐𝟖𝟒 ∗ 𝟎. 𝟖𝟓𝟎𝟓

𝒍𝒕
𝑸 = 𝟏𝟐𝟑. 𝟖𝟐 [ ]
𝒔
Q=0.124m3/s

Hallando Pte Terreno

 𝟑𝟐𝟕𝟓. 𝟔𝟎 − 𝟑𝟐𝟕𝟒. 𝟑𝟎
𝒁𝑨 − 𝒁𝑩 𝑺𝒕 =
𝑺𝒕 = 𝟕𝟒. 𝟒𝟎
𝑳

St=0.01747m/m
St= 1.747%

Pre dimensionando el Diámetro K= 1.51 para d/D= 0.90

𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖 𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖

𝑫 = 𝑲( ) 𝑫 = 𝟏. 𝟓𝟏 ( )
𝒔𝟏/𝟐 𝒔𝟏/𝟐

𝟎. 𝟏𝟐𝟒 ∗ 𝟎. 𝟎𝟏𝟑 𝟑/𝟖

𝑫 = 𝟏. 𝟓𝟏 ∗ ( )
𝟎. 𝟎𝟏𝟕𝟒𝟕𝟏/𝟐

Dcalc= 0.289m
Dadopt= 0.30 m (D= 0.15m es el mínimo que se debe tomar para alc. pluvial)
Pte min para 0.45 m => Smin = 0.3%
St>Smin => S=St
Hallando Q tubo lleno

𝟏
𝑸 = 𝒏 ∗A*(𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐

𝟏 𝝅∗𝑫𝟐 𝑫 𝟐/𝟑
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( 𝟒 ) ∗ (𝑺)𝟏/𝟐

𝟐/𝟑
𝟏 𝝅∗𝟎.𝟑𝟎𝟐 𝟎.𝟑𝟎
𝑸𝒍𝒍 = 𝟎.𝟎𝟏𝟑 ∗( 𝟒
)*( 𝟒 ) ∗ (𝟎. 𝟎𝟏𝟕𝟒𝟕)𝟏/𝟐

Qll =0.128 m3

Hallando Velocidad a tubo lleno (0.3<V<5 ) [m/s]

𝟏 𝟏 𝑫 𝟐/𝟑
𝑽= ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ ( ) ∗ (𝑺)𝟏/𝟐
𝒏 𝒏 𝟒
 𝟏 𝟎. 𝟑𝟎 𝟐/𝟑
𝑽𝒍𝒍 = ∗( ) ∗ (𝟎. 𝟎𝟏𝟕𝟒𝟕)𝟏/𝟐
𝟎. 𝟎𝟏𝟑 𝟒

Vll= 1.808m/s

Hallando El ángulo ϴ

𝟎.𝟔
𝑸∗𝒏
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏) ∗ 𝑫−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝑺)𝟐

𝟎.𝟔
𝟎. 𝟏𝟐𝟒 ∗ 𝟎. 𝟎𝟏𝟑
𝜭 = 𝑺𝑰𝑵𝜭 + 𝟐𝟐.𝟔 ∗ ( 𝟏 ) ∗ 𝟎. 𝟑−𝟏.𝟔 ∗ 𝜭𝟎.𝟒
(𝟎. 𝟎𝟏𝟕𝟒𝟕)𝟐

𝜭 = 𝟒. 𝟑𝟗𝟑 𝒓𝒂𝒅

Hallando Rh
𝟎. 𝟑 𝑺𝑰𝑵 𝟒. 𝟑𝟗𝟑
𝑹𝒉 = ∗ (𝟏 − )
𝟒 𝟒. 𝟑𝟗𝟑

Rh= 0.091 m

Hallando Área
𝟎. 𝟑𝟐
𝑨= ∗ (𝟒. 𝟑𝟗𝟑 − 𝑺𝑰𝑵𝟒. 𝟑𝟗𝟑 )
𝟒

A= 0.060m2
 Hallando Velocidad Rango de la veloc: (0.3<V<5 ) [m/s]

𝟏 𝟏
𝑽= ∗ (𝑹𝑯 )𝟐/𝟑 ∗ (𝑺)𝟏/𝟐 𝑽= ∗ (𝟎. 𝟎𝟗𝟏)𝟐/𝟑 ∗ (𝟎. 𝟎𝟏𝟕𝟒𝟕)𝟏/𝟐
𝒏 𝟎. 𝟎𝟏𝟑

V= 2.060 m/s

Hallando tirante de agua en la sección ‘’d’’

𝑫 𝜭 𝟎. 𝟑 𝟒. 𝟑𝟗𝟑
𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ) ) 𝒅= ∗ (𝟏 − 𝒄𝒐𝒔 ( ))
𝟐 𝟐 𝟐 𝟐

,d=0.238 m

Hallando d/D (d/D < 0.9)

.d/D = 0.238/0.30

.d/D = 0.793
Hallando Tensión tractiva
Ʈ𝒎𝒊𝒏 = 𝟎. 𝟏𝟓𝟑 𝒌𝒈/𝒎𝟐

Ʈ = ϒ ∗ 𝑹𝒉 ∗ 𝒔 Ʈ = 𝟏𝟎𝟎𝟎 ∗ 𝟎. 𝟎𝟗𝟏 ∗ 𝟎. 𝟎𝟏𝟕𝟒𝟕

Ʈ = 𝟏. 𝟓𝟗𝟒 𝒌𝒈/𝒎𝟐 > Ʈ𝒎𝒊𝒏

Hallando Tf
𝑳 𝟕𝟒. 𝟒𝟎
𝑻𝒇 = 𝑻𝒇 =
𝟔𝟎 ∗ 𝑽 𝟔𝟎 ∗ 𝟐. 𝟎𝟔𝟎

𝑻𝒇 = 𝟎. 𝟔𝟎𝟐 𝒎𝒊𝒏

Hallando Z6’ Tramo arranque h= 1m

Z7’= Z6’-SL
Z6’=Z6-h6
Z6’=3275.60-1 =3274.60

Z7’=Z6’-(S*L)
Z7’=3274.60-(0.01747*74.400)
 Z7’=3273.30
Hallando H2
H7= Z7-Z7’= 3274.30-3273.30
.h7= 1 m

Tramo 5
Hallando Caudal
Q=2.78*C*I*A
Área Aporte tramo 5
A Tramo5= 0.0784+0.0675+0.0822+0.0358
A Tramo5=0.2639 [Ha]
Área Acumulada en tramo5 =0.2639 +0.8505= 1.1144 Ha
Hallando Td
Asum Te = 5 min
Tf=0.602 min
Td=5+0,602 =5.602min

Hallando intensidad de Precipitación

T = 5 Años : Td= 5.602 min

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝑻𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝟓𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝟓. 𝟔𝟎𝟐𝟎.𝟖𝟑𝟖𝟖𝟒
𝑰 =79.347 [mm/hr]

Hallando caudal de diseño

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝑪 ∗ 𝑰 ∗ 𝑨

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝟎. 𝟔 ∗ 𝟕𝟗. 𝟑𝟒𝟕 ∗ 𝟏. 𝟏𝟏𝟒𝟒

𝒍𝒕
𝑸 = 𝟏𝟒𝟕. 𝟒𝟗 [ ]
𝒔
Q=0.1475m3/s
Hallando Pte Terreno

𝟑𝟐𝟕𝟒. 𝟑𝟎 − 𝟑𝟐𝟕𝟏. 𝟖𝟎
𝒁𝑨 − 𝒁𝑩 𝑺𝒕 =
𝑺𝒕 = 𝟗𝟏. 𝟕𝟓
𝑳

St=0.02725m/m
St= 2.725%

Pre dimensionando el Diámetro K= 1.51 para d/D= 0.90

𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖 𝑸𝒅𝒊𝒔 ∗ 𝒏 𝟑/𝟖

𝑫 = 𝑲( ) 𝑫 = 𝟏. 𝟓𝟏 ( )
𝒔𝟏/𝟐 𝒔𝟏/𝟐

𝟎. 𝟏𝟒𝟕𝟓 ∗ 𝟎. 𝟎𝟏𝟑 𝟑/𝟖

𝑫 = 𝟏. 𝟓𝟏 ∗ ( )
𝟎. 𝟎𝟐𝟕𝟐𝟓𝟏/𝟐

Dcalc= 0.284m
Dadopt= 0.30 m (D= 0.15m es el mínimo que se debe tomar para alc. pluvial)
Pte min para 0.45 m => Smin = 0.3%
St>Smin => S=St
Hallando Q tubo lleno

Qll =0.159 m3

Hallando Velocidad a tubo lleno (0.3<V<5 ) [m/s]

Vll= 2.258/s

Hallando El ángulo ϴ

𝜭 = 𝟐. 𝟗𝟕𝟐 𝒓𝒂𝒅

Hallando Rh

Rh= 0.094 m
Hallando Área
A= 0.056m2
 Hallando Velocidad Rango de la veloc: (0.3<V<5 ) [m/s]

V= 2.631 m/s

Hallando tirante de agua en la sección ‘’d’’

,d=0.183 m

Hallando d/D (d/D < 0.9)

.d/D = 0.183/0.30

.d/D = 0.61
Hallando Tensión tractiva
Ʈ𝒎𝒊𝒏 = 𝟎. 𝟏𝟓𝟑 𝒌𝒈/𝒎𝟐

Ʈ = 𝟐. 𝟓𝟕 𝒌𝒈/𝒎𝟐 > Ʈ𝒎𝒊𝒏

Hallando Tf
𝑳 𝟗𝟏. 𝟕𝟓
𝑻𝒇 = 𝑻𝒇 =
𝟔𝟎 ∗ 𝑽 𝟔𝟎 ∗ 𝟐. 𝟔𝟑𝟏

𝑻𝒇 = 𝟎. 𝟓𝟖𝟏 𝒎𝒊𝒏

Hallando Z4’

Z4’= Z7’-SL
Z7’=3273.30

Z4’=3273.30-(0.02725*91.75)
Z4’=3270.80
Hallando H4
H4= Z4-Z4’= 3271.80-3270.80
.h4= 1 m

Tramo 6
Hallando Caudal
Q=2.78*C*I*A
Área Aporte tramo 6
A Tramo6= 0.1875+0.1491+0.2129
A Tramo6=0.5492 [Ha]
Área Acumulada en tramo6 =0.5492 +2.4989+1.1144=4.1625 Ha
Hallando Td
Asum Te = 5 min
Tf=0.602+0.4877+0.609=1.6987 min
 Td=5+1.6987 =6.70min

Hallando intensidad de Precipitación

T = 5 Años :

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝑻𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝒕𝒅𝟎.𝟖𝟑𝟖𝟖𝟒

𝟏𝟏𝟓. 𝟓𝟖𝟒𝟐 ∗ 𝟓𝟎.𝟔𝟔𝟒𝟑𝟓

𝑰=
𝟔. 𝟕𝟎𝟎.𝟖𝟑𝟖𝟖𝟒
𝑰 =68.28 [mm/hr]

Hallando caudal de diseño

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝑪 ∗ 𝑰 ∗ 𝑨

𝑸 = 𝟐. 𝟕𝟖 ∗ 𝟎. 𝟔 ∗ 𝟔𝟖. 𝟐𝟖 ∗ 𝟒. 𝟏𝟔𝟐𝟓
𝒍𝒕
𝑸 = 𝟒𝟕𝟒. 𝟎𝟕 [ ]
𝒔
Q=0.474m3/s

d. Memoria de cálculo alcantarillado sanitario Disposición de aguas residuales

ENTREGA : 28 DE JUNIO A Hrs 8.30 am
