Rectificadores de onda 1

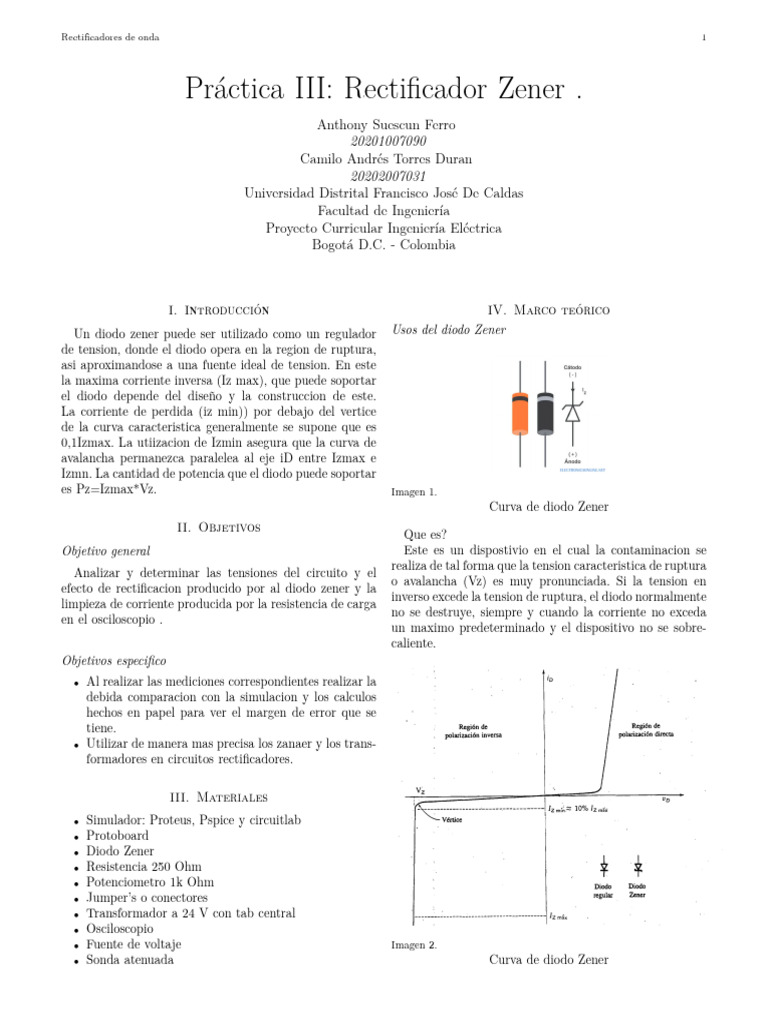

Práctica III: Rectificador Zener .

Anthony Suescun Ferro
20201007090
Camilo Andrés Torres Duran
20202007031
Universidad Distrital Francisco José De Caldas
Facultad de Ingenierı́a
Proyecto Curricular Ingenierı́a Eléctrica
Bogotá D.C. - Colombia

I. Introducción IV. Marco teórico

Un diodo zener puede ser utilizado como un regulador Usos del diodo Zener
de tension, donde el diodo opera en la region de ruptura,
asi aproximandose a una fuente ideal de tension. En este
la maxima corriente inversa (Iz max), que puede soportar
el diodo depende del diseño y la construccion de este.
La corriente de perdida (iz min)) por debajo del vertice
de la curva caracteristica generalmente se supone que es
0,1Izmax. La utiizacion de Izmin asegura que la curva de
avalancha permanezca paralelea al eje iD entre Izmax e
Izmn. La cantidad de potencia que el diodo puede soportar
es Pz=Izmax*Vz. Imagen 1.
Curva de diodo Zener
II. Objetivos
Que es?
Objetivo general Este es un dispostivio en el cual la contaminacion se
realiza de tal forma que la tension caracteristica de ruptura
Analizar y determinar las tensiones del circuito y el
o avalancha (Vz) es muy pronunciada. Si la tension en
efecto de rectificacion producido por al diodo zener y la
inverso excede la tension de ruptura, el diodo normalmente
limpieza de corriente producida por la resistencia de carga
no se destruye, siempre y cuando la corriente no exceda
en el osciloscopio .
un maximo predeterminado y el dispositivo no se sobre-
caliente.
Objetivos especifico
• Al realizar las mediciones correspondientes realizar la
debida comparacion con la simulacion y los calculos
hechos en papel para ver el margen de error que se
tiene.
• Utilizar de manera mas precisa los zanaer y los trans-
formadores en circuitos rectificadores.

III. Materiales
• Simulador: Proteus, Pspice y circuitlab
• Protoboard
• Diodo Zener
• Resistencia 250 Ohm
• Potenciometro 1k Ohm
• Jumper’s o conectores
• Transformador a 24 V con tab central
• Osciloscopio
• Fuente de voltaje Imagen 2.
• Sonda atenuada Curva de diodo Zener
Rectificadores de onda 2

El diodo Zener como regulador de tension

El diodo zener toma el nombre de regulador de voltaje

porque este puede mantener constante la tension entre sus
terminales hasta cuando la corriente sufra cambios. Para
que se trabaje en la zona zener, la tension de la fuente
Vs debe ser mayor que la tension de ruptura Vz, tambien
para limitar la corriente a un valor menor de su limiacion
maxima de corriente se usa una resistencia (Rl) en serie
con el diodo Zener, si no se usara esta resistencia, el diodo
zener se quemaria asi como cualquier dispositivo que disipe
una excesiva potencia

Imagen 4. Montaje experimental

Curva de diodo Zener
Una vez conectado junto con el osciloscopio encontramos
V. Montaje experimental la señal de tension de todo el circuito (CH1) y posterior-
mente encontramos la señal de la onda rectificada (CH2).

Para realizar el laboratorio iniciamos con la respectiva

conexión del circuito 1 (imagen 3) en el simulador Matlab,
utilizando:
- Una resistencia de 220 Ohms
- Un potenciometro de 1K Ohms
- Un diodo Zener 1N4733A
- Un transformador de 6 a 12 Voltios con tab central

Imagen 5.
Curva de diodo Zener
Pudimos evidenciar que si bien no es perfecta, la rec-
tificación dada por el diodo Zener se esta haciendo de
buena forma, tuvimos la forma de onda deseada, ahora
procedemos a realizar los calculos con las mediciones dadas
por el osciloscopio:

iL = 4/1000 = 4mA
(Tomamos el valor de 4V ya que fue el valor de la tension
en la carga mostrada por el osciloscopio)

is = (6, 35 − 5, 1)/220 = 5, 68mA

(tomamos un valor de 7 V de la fuente ya que este fue
el valor que marcaba el osciloscopio a la hora de hacer la
Imagen 3. medida de la onda)
Curva de diodo Zener
iz = is − iL = 5, 68mA − 4mA = 1, 68mA
Como hemos visto la corriente maxima es menor a la que
Ya en el laboratocio procedimos a hacer el montaje en dice el fabricante y esto puede ser debido al transformador
el protoboard como se ve en la siguiente representacion o generador de ondas, o lo que tendria mas sentido que son
(imagen 4). los materiales de fabriacion utilizados para el Zener.
Rectificadores de onda 3

Porcentaje de error

Error = ((1, 783 − 1, 68)/1, 68) ∗ 100 = 0, 0613 = 6, 13

Desarrollo en papel

V s = 12v
Ri = 220Ohm
V z = 5, 1V
V L = 1KOhm

Imagen 6.
Curva de diodo Zener

Para este montaje usamos el circuito basico sin trans-

formador (imagen 6), para tener de una forma mas simple
el calculo de los valores y ya tomar comparativas.

is = (12 − 5.1)/220
is = 6, 9x10−3A = 6, 9mA
iL = 5, 1/1000 = 5, 1x10−3A = 5, 1mA
iz = is − iL
iz = 6, 9mA − 5, 1mA = 1, 8mA

VI. Conclusiones
• Primera conclusión. El diodo Zener puede mantener
una salida regulada, pero por la propiedad resistiva de
este hace que varie en cuanto a la tension se refiere.
• Segunda conclusión.

Como nos lo explico el profesor en la clase anterior pudi-

mos ver la zona de trabajo del Zener comprendida entre
una corriente minima de funcionamiento determinada por
el fabricante (pero que puede variar dependiendo de los
materiales en su fabricacion y entre la potencia maxima
del diodo que determinara la corriente maxima que este
podra determinar).

VII. Referencias
1) microelectronic circuits 4th edition,Adel Sedra
y Kenneth C. Smith.
2) Diseño Electrónico, C. J. Savant Jr. , Gordon L.
Carpenter , Martin S. Roder.
