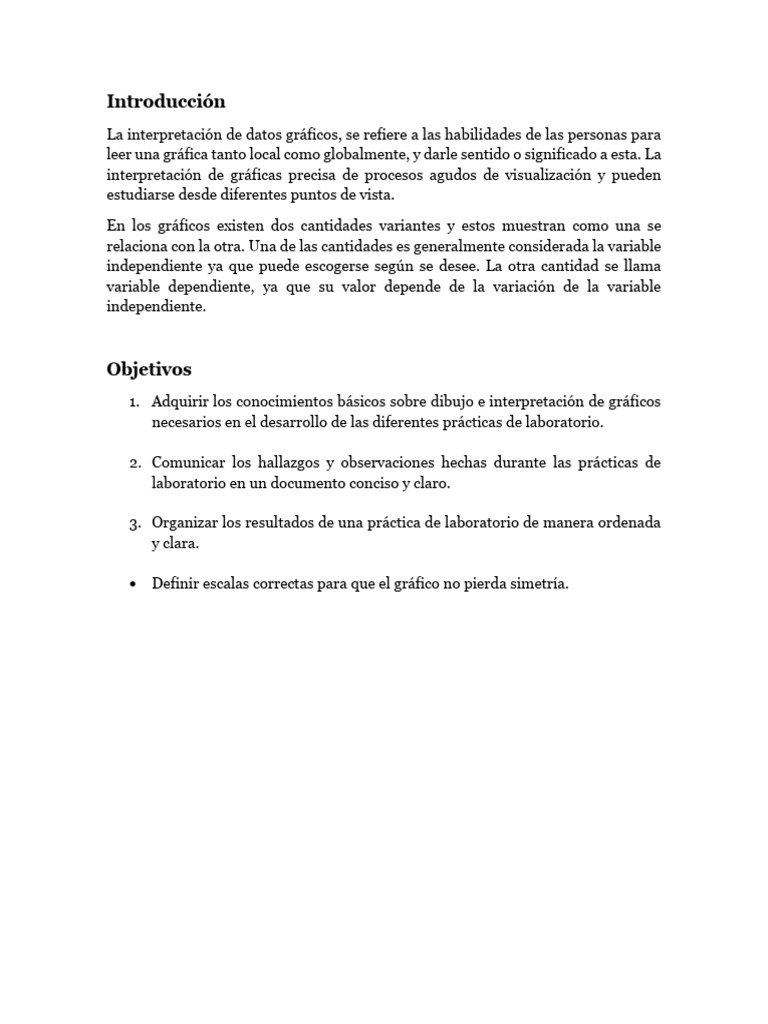

Introducción

La interpretación de datos gráficos, se refiere a las habilidades de las personas para

leer una gráfica tanto local como globalmente, y darle sentido o significado a esta. La
interpretación de gráficas precisa de procesos agudos de visualización y pueden
estudiarse desde diferentes puntos de vista.
En los gráficos existen dos cantidades variantes y estos muestran como una se
relaciona con la otra. Una de las cantidades es generalmente considerada la variable
independiente ya que puede escogerse según se desee. La otra cantidad se llama
variable dependiente, ya que su valor depende de la variación de la variable
independiente.

Objetivos
1. Adquirir los conocimientos básicos sobre dibujo e interpretación de gráficos
necesarios en el desarrollo de las diferentes prácticas de laboratorio.

2. Comunicar los hallazgos y observaciones hechas durante las prácticas de

laboratorio en un documento conciso y claro.

3. Organizar los resultados de una práctica de laboratorio de manera ordenada

y clara.

 Definir escalas correctas para que el gráfico no pierda simetría.

Marco Teórico
Significado de una representación gráfica
Las leyes y principios físicos expresan relaciones entre magnitudes físicas.
Estas relaciones pueden ser expresadas a través de:
1. Palabras, comúnmente formuladas en enunciados formales

2. Por medio de símbolos, en ecuaciones.

3. Por representación gráfica.

La selección del medio de expresión está determinada por el uso que se hará de la
información. Los gráficos presentan como una variable varia con respecto a otra.
Estos pueden ser utilizados para:
1. Obtener pares de valores diferentes a los graficados.

2. Mejorar la precisión de los datos.

3. Detectar puntos críticos y tendencias hasta entonces insospechadas.

Variables dependientes e independientes

En los gráficos existen dos cantidades variantes y estos muestran como una
se relaciona con la otra. Una de las cantidades es generalmente considerada la
variable independiente ya que puede escogerse según se desee. La otra cantidad se
llama variable dependiente, ya que su valor depende de la variación de la variable
independiente.

Después de seleccionar el papel grafico adecuado, los requisitos para hacer una
buena gráfica son:
1. Selección y denominación de las escalas coordenadas.

2. Ajustes de la curva entre los puntos.

3. Preparación del título.

Preparación y elaboración de gráficos

1. Las variables independientes se trazan como abscisas paralelas al eje x y las
variables dependientes como ordenadas paralelas al eje y.
En el experimento de un resorte vibratorio se hacen variaciones a la variable
independiente (m = masa de los pesos agregados) y se investiga el efecto que esto
tiene sobre la variable dependiente (T = periodo). La ecuación que relaciona las dos
variables (m, T) se expresa como:
T = f (m)
En la figura 1 hay un ejemplo de la selección correcta de las variables independientes
y otro es de selección incorrecta

Figura 1: Ejemplo de selección de variables correcta e incorrecta. El trazo de T =

f(m) es correcto con lo establecido. Es incorrecto trazar m = f(T). Nótese que la
variable independiente en T = f (m) está trazada a lo largo del eje x y que el periodo
T es dependiente de m.

2. Dibuje la gráfica guardando el espacio entre los márgenes de la hoja de

papel. No la realice en la orilla del mismo, puede usarse el margen como
referencia para verificar que la gráfica esté bien encuadrada.

3. Las escalas de los ejes coordenados deberán escogerse de manera que la

curva resultante no esté confinada en un área pequeña del recuadro de la
gráfica. (Figura 3)

4. No es esencial que el grafico contenga el punto (0,0). Pero si debe aparecer

el cero, es decir, el grafico puede empezar de (0,6). Hay que revisar los datos
cuidadosamente y enumerar las escalas de modo que cada variable comience
cerca de los valores mínimos y finalice cerca de los valores máximos de los
datos.

5. Asigne nombre a cada uno de los ejes y las unidades correspondientes.

 6. Marque las coordenadas a lo largo de cada eje. No es necesario marcar cada
cuadro. Puede solo colocar 2, 4 o 5 según convenga.

7. El título se debe colocar dentro del margen del papel gráfico en una posición
que no interfiera con la curva. Se considera una práctica errónea colocar las
indicaciones en el margen blanco del papel.

Figura 2: Hay varios errores que se observan en la gráfica de la izquierda (1) usar una
escala tan grande causa que el gráfico se vea reducido a solamente la parte inferior
del recuadro, además no es necesario colocar cada número en los recuadros, (2) el
título en el eje vertical no tiene unidades y está mal ubicado (3) el título del eje
horizontal no tiene unidades, (4) hace falta la flecha del eje horizontal, (5) los puntos
del gráfico están unidos mediante líneas rectas no mediante curvas suaves.

8. La curva utilizada para representar la tendencia de los puntos es de suma

importancia ya que en ella se encuentra la información del comportamiento
del sistema física. A menos que se esté realizando una regresión se debe trazar
una curva suave que pase tan cerca como sea posible por todos los puntos,
pero descartando aquellos que obviamente se alejen de la curva.

Ecuaciones empíricas
Una ecuación empírica se encuentra a partir de datos experimentales
observados. Los métodos que se usan para encontrar una ecuación empírica (si
existe) pueden ser muy complejos. Se abordadora el problema desde el punto de vista
más sencillo que es la localización de datos.
Si los datos trazados en un papel gráfico rectangular dan por resultado una línea
recta, la variable y es lineal respecto a x. El trazo de la gráfica es una línea recta de la
forma

Ejemplo:
Un estudiante de física que corre a una aceleración constante registró su velocidad
en diferentes instantes de tiempo, y los gráficos como se muestra a continuación.
Encuentre cuál es su aceleración.

Linealización de gráficos
Método del cambio de variable
Las curvas de varios grados de complejidad son el resultado de que y = f(x)
no es lineal.
Algunas de estas curvas (parábolas, hipérbolas, curvas simples senoidales,
etc.) son fácilmente identificables, pero las más complejas son muy difíciles
de analizar. Muchas ecuaciones no lineales se pueden transformar en
lineales al cambiar las variables con las cuales se gráfica.
Ejemplos
Las figuras 4, 5 y 6 simplemente indican una técnica. En cada caso la ecuación
empírica final deberá “ensamblar” exactamente con la original. En la práctica, la
ecuación final solo se adapta dentro del intervalo que se encuentran los puntos
experimentales.

Regresión Lineal: Método de los Mínimos Cuadrados

Definición: De todas las curvas que se aproximan a un conjunto dado de
puntos, a la curva que tiene la propiedad de que D12 + D22 + … +D2n sea la mínima se
le llama curva de mejor ajuste (Estadística, Murray-Spiegel, 4ta ed).

Cuando la curva que se quiere ajustar es una recta de la forma y = mx + b las

ecuaciones para obtener las constantes m y b son:

Y las respectivas incertidumbres, primero se calcula el factor Sy, definido por: Y las
respectivas incertidumbres, primero se calcula el factor Sy, definido por:
Luego los errores de la ecuación encontrada están dados por las siguientes
ecuaciones:

Donde:
m → representa la pendiente de su gráfico.
b → representa el intercepto de su gráfico.
N → es el número de observaciones tomadas en el laboratorio.

Σ𝑥𝑖 = 𝑥1 + 𝑥2 + 𝑥3 + ⋯ + 𝑥𝑛

Σ𝑥𝑖 𝑦𝑖 = 𝑥1 𝑦1 + 𝑦2 𝑥2 + 𝑥3 𝑦3 + ⋯ + 𝑥𝑛 𝑦𝑛

Σ𝑥𝑖2 = 𝑥12 + 𝑥22 + 𝑥32 + ⋯ + 𝑥𝑛2

(Σ𝑥𝑖 )2 = (𝑥1 + 𝑥2 + 𝑥3 + ⋯ + 𝑥𝑛 )2

𝑓(𝑥𝑖 ) = 𝒎𝑥𝑖 + 𝒃

Σ[𝑓(𝑥𝑖 ) − 𝑦𝑖 ]2 = [𝑓(𝑥1 ) − 𝑦1 ]2 + [𝑓(𝑥2 ) − 𝑦2 ]2 + ⋯ + [𝑓(𝑥𝑛 ) − 𝑦𝑛 ]2

Ejemplo
Se tomaron las siguientes mediciones de laboratorio para un resorte al cual se le fue
colgando masas distintas. Calcule la pendiente y el intercepto para el gráfico L = f(m)
por el método de los mínimos cuadrados

Solución:
 6 ∗ 806000 − 3700 ∗ 1090
𝑚= = 0.286
6 ∗ 2750000 − (3700)2
2750000 ∗ 1090 − 3700 ∗ 806000
𝑏= = 5.44
6 ∗ 2750000 − (3700)2

De Donde resulta:

𝑦 = 0.286𝑥 + 5.44

Ahora podemos calcular el error:

38.4342
𝑆𝑦 = √ = 3.0998
6−2

6
Δ𝑚 = (3.0998)√ = 0.0045
6 ∗ 2750000 − (3700)2

3700
Δ𝑏 = (3.0998)√ = 0.11
6 ∗ 2750000 − (3700)2

Método de los logaritmos

Además de las ecuaciones lineales determinadas empíricamente, a partir de
las cuales se determinaron las constantes independientes, también se consideran las
ecuaciones no lineales de la forma “ley de potencias”. Estas ecuaciones tienen la
forma general:

𝑦 = 𝑘𝑥 𝑛 + 𝑏
Donde:

 La potencia n puede ser cualquier valor.

 b es el intercepto en el eje y.

 k puede ser cualquier valor

El intercepto b es lo único que se puede conocer del gráfico de

𝑦 = 𝑘𝑥 𝑛 + 𝑏

Al pasar b al otro lado de la ecuación y aplicar el logaritmo base 10 se obtiene:

𝑦 − 𝑏 = 𝑘𝑥 𝑛

log(𝑦 − 𝑏) = log⁡(𝑘𝑥 𝑛 )

Por las propiedades de los logaritmos es posible separar las multiplicaciones dentro
de este y pasar las potencias a multiplicar y se obtiene:

log(𝑦 − 𝑏) = 𝑛𝑙𝑜𝑔𝑥 + log 𝑘

Se puede notar que esta ecuación se asemeja a la ecuación de una recta y = mx + b

Donde:

 𝑦 → log⁡(𝑦 − 𝑏)
 𝑚→n
 𝑥 = 𝑙𝑜𝑔𝑥
 𝑏 → 𝑙𝑜𝑔𝑘
Se observa que se tiene que graficar log (y − b) = f(log x) para obtener una línea
recta. La pendiente de esta línea es igual a la potencia n de la ecuación original y el
intercepto de gráfico lineal (log (y − b) = f (log x)) es igual a log k por lo tanto k = 10b
donde b es el intercepto del gráfico linealizado (No confundir este b con el b del
gráfico original, son diferentes). Notemos que se deben hacer evaluaciones de
logaritmos las cuales pueden llevar algo de tiempo, podemos evitar esto usando un
papel especial que está en escala logarítmica, dicho papel se conoce como papel LOG-
LOG

De la hoja anterior podemos ver que la escala de los ejes es diferente a la de papel
milimetrado normal, esto es por qué, es una escala en potencias de 10.

Por ejemplo, si iniciamos con 100 = 1.

a) Cada línea representa un valor de 1 unidad es decir 2,3,4 hasta 10.

b) Cada línea representa un valor de 10 unidades es decir 20,30,40 hasta 100.

Por ejemplo, si iniciamos con 10−2 = 0.01.

a) Cada línea representa un valor de 0.01 es decir 0.02, 0.03, 0.04 hasta 0.1.

b) Cada línea representa un valor de 0.1 es decir 0.2, 0.3 hasta 1.

La escala en el otro eje se nombra de manera similar. Según los datos que tengamos
nombraremos la escala y graficamos y-b=f(x).

Aparatos y Materiales
1. Papel milimetrado
2. Regla

Procedimiento Experimental
Elaborar los gráficos cumpliendo las siguientes características:
1. Identificar variables dependientes e independientes.
2. Definir escalas horizontales y verticales según valores máx. y min. de los
datos.
3. Marcar las coordenadas en cada uno de los ejes, incluyendo el cero.
4. Nombrar los ejes y sus unidades.
5. Graficar los puntos correspondientes a los datos experimentales.
6. Unir los puntos con una curva suave o recta según el comportamiento que se
identifique.
7. Colocar un título que se interfiera con la curva.
Conclusiones
 Consiguen presentar la información al usuario o lector de manera clara y
precisa, facilitando la comparación y la comprensión de la evolución de
distintas variables.

 Las variables dependientes representan el producto o resultado cuya

variación se está estudiando. Las variables independientes representan
insumos o causas, es decir, razones potenciales de variación.

 La escala en el gráfico es importante ya que el eje x y el eje y tienen que tener

la misma distancia para que el gráfico no sea desproporcional, además no es
necesario colocar cada número los puntos de las rectas.
