LOCALIZACIÓN

4
1-

1579.63

1 2 3 4 5 6

1579.92
1579.2

ESPECIFICACIONES CONSTRUCTIVAS

ENTUBADO ELÉCTRICO
-La colocación de la tubería para la instalación eléctrica deberá hacerse
una vez que esté terminada la parrilla de refuerzo deberá trazarse en la
cimbra la ubicación de cajas y ramales
- para lograr una buena conexión de tubos a cajas es necesario
hacerle a los tubos un dobles suave tanto como lo permitan las varillas.
CIMBRA
La cimbra deberá estar completamente limpia nivelada con contra flecha
8 si se especifica a plomo según lo requiera
El engrasado deberá hacerse antes de colocar el armado
El apoyo de puntales deberá hacerse sobre arrastre de nivelados
perfectamente apoyados sobre el terreno
CONCRETO
Se usará concreto con una resistencia a la compresión de fc=250 kg/cm es
9 recomendable consultar un laboratorio para que indique el proporciona
miento adecuado en función de los agregados existentes en el lugar
El tamaño máximo del agregado grueso será de 2 CM
Recubrimientos libres: zapatas 4 cm, contra través, cadenas 2
cm,columnas 3 cm, deberán ser verificados antes y durante el colado
La plantilla será de concreto pobre de 8 cm de espesor con un fc =100
kg/cm.
ACERO
Se usará acero de refuerzo con una resistencia FY igual 4200 kg/cm2
El acero de refuerzo deberá cumplir con la NOM B6, B294, B457
Longitud de traslapes 40 diámetros, escuadras 12 diámetros salvo donde
se indique otra medida coma ver tabla.
Todos los dobleces de varilla se harán alrededor de un perno de 6 veces el
10 diámetro de la varilla

11

SELLOS Y FIRMAS
H. AYUNTAMIENTO CONSTITUCIONAL
GUERRERO MEX,
DIRECCION DE OBRAS PUBLICAS AUTORIZA A:
ABAJO

MIGUEL LIZCANO AGUILAR

GUERRERO MEX DE DEL 2023

APROBO

ARQ, VIANEYDEL ROSARIO PÉREZ LOPÉZ

DIRECCIÓN DE OBRAS PUBLICAS MINICIPALES

DIRECTOR RESPONSABLE DE OBRA

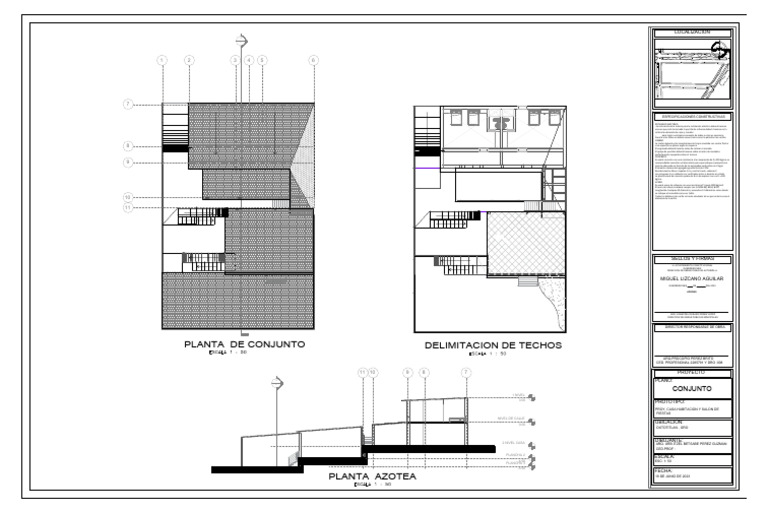

PLANTA DE CONJUNTO DELIMITACION DE TECHOS

ARQ.PROCOPIO PEREZ BRITO
CED. PROFESIONAL 2285791 Y DRO :008

11 10 9 8 7 PROYECTO
5
PLANO:
1-

CONJUNTO
1 NIVEL
3.00
PROTOTIPO:
PROY, CASA HABITACION Y SALON DE
FIESTAS
NIVEL DE CALLE
0.00
UBICACIÓN:
OXTOTITLAN , GRO

2 NIVEL CASA
DIBUJANTE:
ARQ. URB.ITZEL BETSABE PEREZ GUZMAN
-3.00 CED.PROF :
PLANCHA 2
ESCALA:
-4.50 ESC: 1: 50
PLANCHA 3
-5.50
FECHA:
PLANTA AZOTEA 19 DE JUNIO DE 2023
