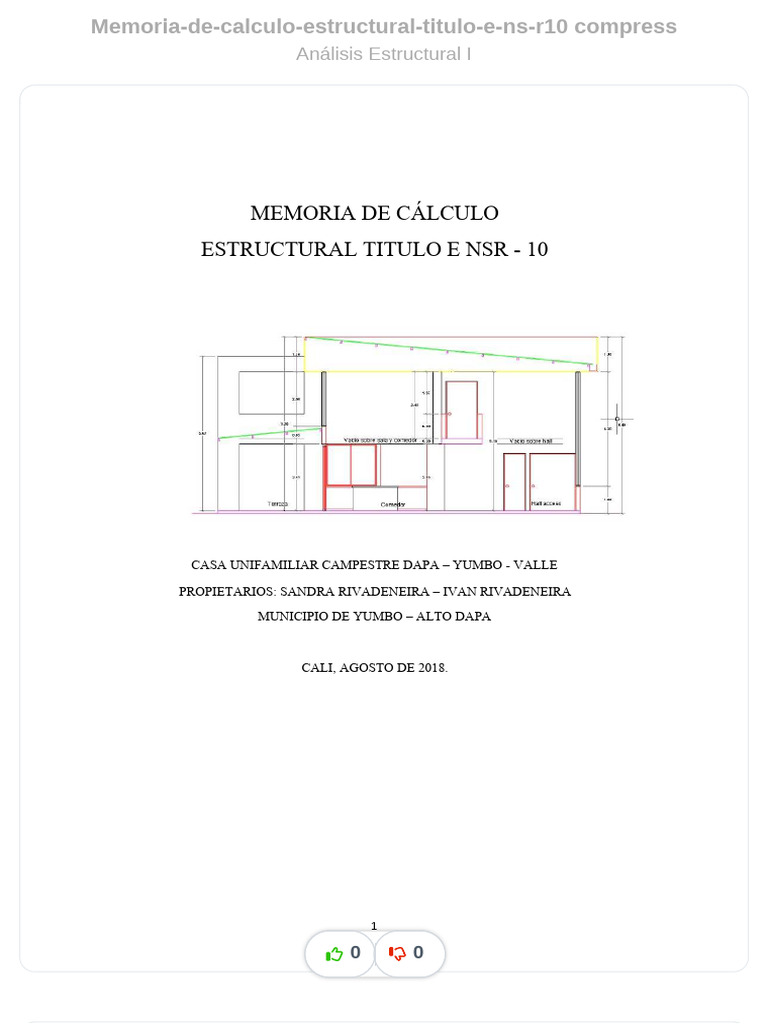

MEMORIA DE CÁLCULO
ESTRUCTURAL TITULO E NSR - 10

CASA UNIFAMILIAR CAMPESTRE DAPA – YUMBO - VALLE

PROPIETARIOS: SANDRA RIVADENEIRA – IVAN RIVADENEIRA

MUNICIPIO DE YUMBO – ALTO DAPA

CALI, AGOSTO DE 2018.

0 0
 CONTENIDO

1. Proyecto Casa en Muros Confinados

2. Normatividad del Sector

3. Localización de Amenaza sísmica

4. Especificaciones de los Materiales de Construcción

5. Definición de la Estructura

6. Cimentación

10. ANEXOS ESTRUCTURALES

1. PROYECTO DE CHEQUEO TITULO E NSR-10.

0 0
 El Proyecto Estructural contempla la construcción en muros confinados
de una casa de dos pisos de acuerdo a los requerimientos del título E de la
NSR – 10. La vivienda presenta dos módulos constructivos a 45 grados
conforme al terreno y está ubicada en el Corregimiento de Alto Dapa de
Yumbo - Valle del Cauca.

La casa está fundada en suelo confinado colocado en sitio y vigas de

cimentación tal como se describe en el plano arquitectónico. Esta
fundación recibirá las cargas concentradas de las columnetas de 15 x 25
por efecto de cargas propias, cargas vivas y fuerzas sísmicas, según el
método de las Longitudes mínimas del Título E.

Esta nueva construcción está planteada en una estructura conformada por

muros confinados con vigas de amarre, vigas de cimentación, columnetas,
en los dos sentidos que se construirán desde el nivel del terreno, hasta
completar la altura descrita en los planos arquitectónicos.

La cubierta está conformada por una estructura liviana con perfiles

metálicos CESCO (PHR) para cubiertas livianas en una dirección que
envían las aguas lluvias a canaletas y bajantes. Posee mamparas que
asemejan fachadas y antepechos.

La mampostería está construida por ladrillo tolete común limpio, y bloque

hueco en algunos casos, número cuatro (4) para muros divisorios

La cimentación está construida en concreto reforzado cumpliendo las

recomendaciones del ingeniero geotécnico, y constará de vigas corridas
de 30 x 30 construidas sobre un suelo de fundación a 0.30 metros del
nivel del terreno, las cuales soportarán las columnetas de 0.15 x 0.25 mt
que se erigirán para el confinamiento inicial con una altura de (2.55) mt a
las vigas amarre de concreto, y que continuarán hasta su cierre de toda la
estructura.

La construcción está definida como uso de Unifamiliar de acuerdo con su

área de los predios y la altura del nivel, se a tendió la norma NSR – 10
Titulo E , diseño y construcción sismo resistente.

2. NORMATIVIDAD DEL SECTOR:

0 0
 El sector se clasifica como Urbano y para el PBOT del Municipio de
Candelaria, la localización del Proyecto debe estar en un predio que
contenga zona de parqueaderos y aislamiento verde, las vías están
proyectadas así: una parte sobre espacio público tal como lo recomienda
la línea de Demarcación, para tránsito de autos livianos incluyendo en su
interior la zona de parqueo. La microzonificación del Código la clasifica
como zona de riesgo sísmico alto y la enmarca como una construcción en
muros confinados y debe cumplir obligatoriamente los lineamientos de la
norma colombiana de sismo resistencia, títulos A, E y .

3. LOCALIZACIÓN DE AMENAZA SÍSMICA

El decreto 33 de 1997 y 34 de 1998 y la Ley 400 de 1997 en el capítulo A

donde se identifican la zonificación sísmica sobre todo el territorio
colombiano, nos muestra el sector de Candelaria en una zona de alto
riesgo sísmico con una aceleración pico de 0.25 g.

4. ESPECIFICACIONES DE LA CONSTRUCIÓN

MATERIALES – ESPECIFICACIONES MÍNIMAS – Las siguientes son

las especificaciones mínimas establecidas para los materiales utilizables
en la construcción:

a. Concreto – El concreto debe tener una resistencia a la compresión a

los 28 días, f´c, igual o superior a 21 Mpa, el cuál será utilizado en
placas de piso, columnetas, vigas, Dinteles y placas de andenes y
pavimentos.

b. Acero de Refuerzo – El acero de refuerzo longitudinal debe ser

corrugado. En ningún caso, el acero de refuerzo puede tener un límite
de fluencia, fy, inferior a 240 MPa. Se dispuso el uso de acero de
60.000 psi, de denominación P D R – 60 para el acero de refuerzo en
barras Nos. 4, 5, 6 y P D R – 40 para barras de refuerzo a cortante
Nos. 3 y 2 respectivamente. La placa de contra piso llevará malla
electro soldada de 6.0 mm para retracción por temperatura.

COLUMNAS DE CONFINAMIENTO – GENERAL Y PANTALLAS

DE MAMPOSTERIA CONFINADA- En general, las columnetas de
confinamiento se construirán en concreto reforzado. Las columnetas de
confinamiento deben anclarse a la cimentación, pudiendo utilizarse
empalmes por traslapo en la base de la columneta, y deben rematarse
anclando el refuerzo en la viga de amarre superior. Cuando una columneta
tenga dos Niveles, se puede realizar un empalme por traslapo en cada
nivel. Las columnetas de confinamiento se deben vaciar con posterioridad
al alzado de los muros y directamente contra ellos.

0 0
Dimensiones – La sección transversal de las columnetas de confinamiento
debe tener un área no inferior al mínimo que estipula la Norma
Colombiana Sismo – Resistente N S R – 2010, en los capítulos E, de 300
cm², (15 x 25, en este caso).
Refuerzo Mínimo – El refuerzo mínimo de la columneta de confinamiento
debe ser el siguiente:

a. Refuerzo longitudinal – No debe ser menor de 4 barras N º 3

(3/8”) (10mm) o 2 barras N º 4 (1/2”) o (12mm).

b. Refuerzo Transversal – Debe utilizarse refuerzo transversal

consistente en estribos cerrados mínimo de diámetro N º 3 (3/8”)
ó 10M (10mm), espaciados a 100mm. Los primeros diez estribos
se deben espaciar a 75 mm en las zonas adyacentes a los
elementos horizontales de amarre. (Nodos).

VIGAS DE CONFINAMIENTO - CARGA – En general las vigas de

carga son de confinamiento y se construyen en concreto reforzados. El
refuerzo de las vigas de confinamiento debe anclarse en los extremos
terminales con ganchos de 180º. Las vigas de amarre se vacían
directamente sobre los muros estructurales de las pantallas que confinan.

Dimensiones – El ancho mínimo de las vigas de amarre debe ser igual al

espesor del muro – pantalla. En vigas que requieran enchaparse, el ancho
especificado puede reducirse hasta 50mm, siempre y cuando se
incremente su peralte (d), de tal manera que el área transversal no sea
inferior a 625 cm².

Ubicación – Deben disponerse vigas de amarre formando anillos cerrados

en un plano horizontal, entrelazando los muros estructurales en las dos
direcciones principales para conformar diafragmas con ayuda del
entrepiso o la losa de cubierta. Deben ubicarse amarres en los siguientes
sitios:

a. A nivel de cimentación – El sistema de cimentación constituye el

primer nivel de amarre horizontal.

b. A nivel del sistema de cubierta. Las vigas de amarre van

embebidas, como vigas de carga de la cubierta y cintas de amarre
escalonadas para sostener culatas y cuartones, por lo que en este
sitio se puede prescindir colocando solo el refuerzo requerido para
la viga dentro de la losa.

0 0
 Refuerzo mínimo – El refuerzo mínimo de las vigas de amarre debe ser el
siguiente:

a. Refuerzo longitudinal – El refuerzo longitudinal de las vigas de

amarre se debe disponer de manera simétrica respecto a los ejes
de la sección, mínimo en dos filas. El refuerzo longitudinal no
debe ser inferior a 4 barras N º 3 (3/8”) ó 10M (10mm), dispuestos
en rectángulo para anchos de viga superior o igual a 150 mm. Para
anchos inferiores a 150 mm y en los casos en que el entrepiso sea
una losa, dentro de su viga de carga se debe colocar como mínimo
dos barras N º 4 (1/2”) ó 12M (12mm) con limite de fluencia, fy
no inferior a 420 Mpa.

b. Refuerzo transversal – Considerando como luz el espacio

comprendido entre las columnas de confinamiento ubicadas sobre
el eje de las vigas, o entre muros estructurales (pantallas), se
deben utilizar estribos transversales de barra N º 3 (3/8”) ó 10M
(10mm), espaciados a 100mm en el tramo equivalente a un tercio
de la luz y espaciados a 150mm en la zona intermedia.

5. EVALUACION DE CARGAS.

1. ESPECIFICACIONES DE MATERIALES:
. f´c = 3000 psi.
. Fy = 60000 psi (Ǿ ≥ ½”)
. Fy = 37000 psi (Ǿ ≤ ⅜”)

2. CARGA MUERTA:

a. PESO PROPIO:
VIGA AMARRE: 2400 Kg/mt³ x (0.12 mt x 0.25 mt) = 72 Kg/mt
CIELO FALSO LIVIANO: 2200 Kg/mt³ x 0.02 mt = 44 Kg/mt².
CUBIERTA: 2400 Kg/mt³ x 0.05 mt = 120 Kg/mt².

b. CARGA MUROS (PARTICIONES): USE = 250 Kg/mt² (Pagina 53 NSR – 10).

c.) COLUMNETAS: LONGITUD COLUMNA ENTRE NIVEL: BAJO LOSA CUBIERTA
= 2.50 mt
SECCION 0.12 X 0.25 m
Por metro lineal: 0.12 x 0.25 x 2400 Kg/mt³ = 72 Kg. /MT
Por columna: 2.50 mt x 72 Kg/mt = 180 kg.
d.) CARGA VIVA: USO vivienda 180 Kg/mt².

6. DEFINICIÓN DE LA ESTRUCTURA

0 0
 La estructura se define como MUROS CONFINADOS SEGÚN TITULO
E, está en concreto reforzado, armadas y calculadas en una dirección, con
diseño completamente integrado para acero de refuerzo y concreto.

La estructura se distribuye en columnetas y vigas de amarre y

cimentación en vigas de concreto, organizadas para confinamiento en
secciones transversales rectangulares de 25 centímetros por 25
centímetros para columnetas medianamente cargadas, para un mínimo de
625< =A cm² según la NSR – 10, Las vigas de amarre de la cimentación
de 30 centímetros por 30 centímetros, Los muros divisorios, se plantean
en soga macizo pañetado y pintado.

La cimentación estará conformada de acuerdo con las recomendaciones

de la investigación geotécnica, por vigas rectangulares, las cuales estarán
amarradas y cerradas en anillos.

7. ANÁLISIS ESTRUCTURAL

La Vivienda se analizó utilizando el título E de la NSR-10 y los

programas para análisis estructural de autoría propia y se chequeo con un
Macro de EXCEL, que analizan las LONGITUDES MINIMAS y
SIMETRÍAS, al cual se le suministran datos previamente determinados
desde el plano arquitectónico en AUTO CAD:

0 0
 8

0 0
 Luz Max entre pérlines / 20 = 89cm /20 = 4.45 cm use 5cm.

El siguiente es el listado original producido por el programa demo

EXCEL para las condiciones del proyecto: VER ANEXO.

12 ANEXOS.

Atentamente,

ING MARTIN CHARRY HIGUERA.

Ingeniero Consultor.

0 0
ANEXOS

10
