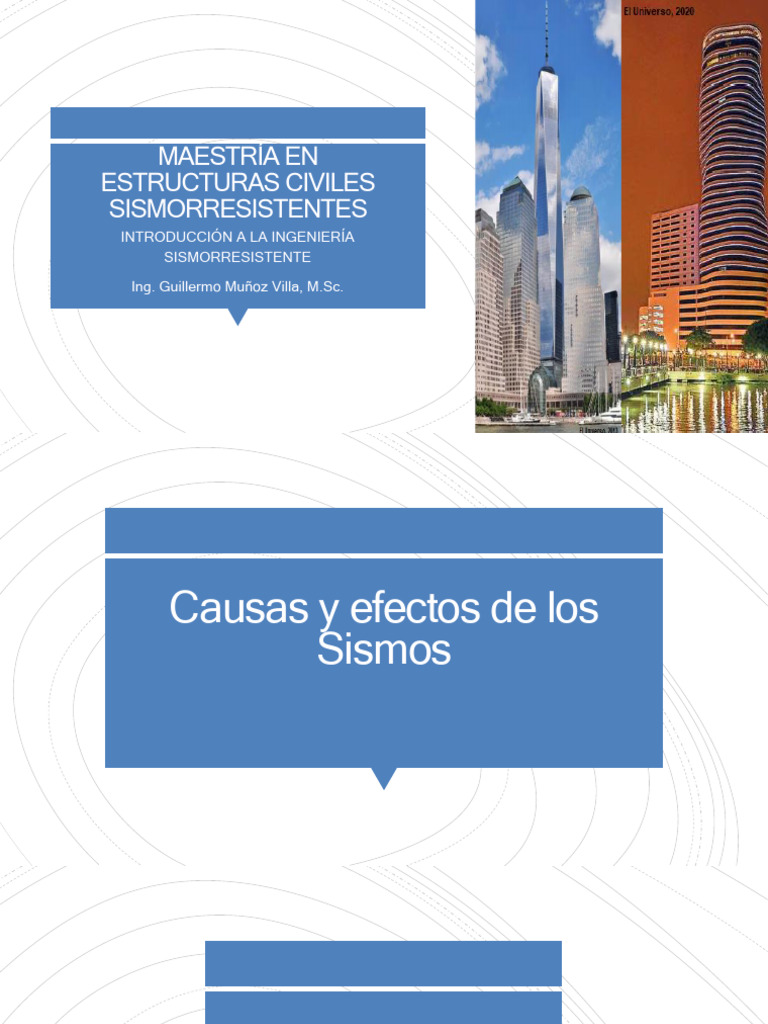

MAESTRÍA EN

ESTRUCTURAS CIVILES
SISMORRESISTENTES
INTRODUCCIÓN A LA INGENIERÍA
SISMORRESISTENTE
Ing. Guillermo Muñoz Villa, M.Sc.
Causas y efectos de los
Sismos
Aspectos de la
sismicidad
Causas de los
terremotos
 ▪ Un terremoto se manifiesta como un temblor del
suelo causado por la liberación repentina de
energía en la corteza terrestre.

Introducción ▪ Esta energía puede originarse por diversas fuentes,

como desplazamientos de la corteza, erupciones
volcánicas o incluso explosiones inducidas por el
hombre.
 ▪ Richter (1958) ha proporcionado una lista de las
principales perturbaciones terrestres registradas
por sismógrafos.

Introducción
 ▪ La ocurrencia de terremotos puede explicarse
mediante la teoría de procesos tectónicos a gran
escala, conocida como 'tectónica de placas'.

Tectónica de
Placas
 ▪ Los terremotos son síntomas de movimientos
tectónicos activos, confirmados por la observación
de que la actividad sísmica intensa ocurre
predominantemente en los límites de las placas
conocidos.

Tectónica de
Placas
 ▪ Las placas son grandes losas de roca rígida y
estable con un grosor de aproximadamente 100 km,
formando la corteza y parte del manto superior de la
Placas Tierra.

Tectónicas ▪ La litosfera se mueve diferencialmente sobre la

astenosfera subyacente debido a corrientes de
convección en el manto.
 ▪ Los principales tipos de límites de placas incluyen:
▪ Divergentes o zonas de rift.
▪ Convergentes o zonas de subducción.
▪ Zonas de transformación o deslizamiento
horizontal transcurrente.
Tipos de
Límites de
Placas
 ▪ En las zonas de rift, las placas se separan y pueden
dar lugar a erupciones de magma o divergir la
litosfera desde el interior de la Tierra. Las fallas son
diferentes de las dorsales oceánicas, donde se crea
nueva corteza oceánica. Un ejemplo de una zona
de rift es la mitad del Golfo de Corinto en Grecia.

Zonas de Rift
 ▪ En las zonas de subducción, las placas adyacentes
convergen y colisionan. Se lleva a cabo un proceso
Zonas de de subducción donde una placa se sumerge en una
zona inclinada, conocida como la 'zona de Wadati-
Subducción Benioff', hasta unos 650-700 km en el interior de la
Tierra.
 ▪ En las zonas de deslizamiento horizontal
transcurrente, dos placas se deslizan
horizontalmente una junto a la otra sin crear nueva
litosfera ni subducir litosfera antigua. La Falla de
San Andrés en California es un ejemplo de un límite
Zonas de transformante que conecta dos placas.

Deslizamiento
Horizontal
Transcurrente
 ▪ La deformación y fracturación intensas de las rocas
corticales son causadas por el proceso de
subducción, liberando energía sísmica en forma de
terremotos.

Deformación de
la Corteza
 ▪ Los terremotos generalmente ocurren a una
profundidad de varias decenas de kilómetros, con
Profundidad algunos ocurriendo ocasionalmente a cientos de

de los kilómetros de profundidad. Los límites divergentes

forman bandas estrechas de terremotos
Terremotos superficiales en dorsales mediooceánicas y pueden
ser moderados en magnitud.
 ▪ Según la teoría de la deriva continental, la litosfera
se divide en 15 placas rígidas, incluyendo corteza
Tipos de continental y oceánica. Las zonas de límites de

Límites de placas, donde ocurren frecuentemente terremotos,

también se llaman 'cinturones sísmicos'. Los
Placas cinturones Circumpacífico y Euroasiático son los
más activos sísmicamente.
 ▪ El cinturón Circumpacífico conecta Nueva Zelanda,
Nueva Guinea, Filipinas, Japón, las Aleutianas, la
costa oeste de América del Norte y América del
Sur. Ejemplos de terremotos en este cinturón
incluyen el terremoto de Northridge (California) de
1994 y el terremoto de Kobe (Japón) de 1995.

Cinturones
Sísmicos
 ▪ Los principales tipos de límites de placas incluyen
Tipos divergentes, convergentes y de deslizamiento
Principales de horizontal transcurrente, cada uno con
Límites de características distintas de movimiento y
Placas consecuencias geológicas.
 ▪ La teoría de la tectónica de placas proporciona una
explicación geológica simple para los terremotos en
Terremotos los límites de placas, que contribuyen al 95% de la
liberación mundial de energía sísmica. Sin
Inter-placa embargo, los terremotos no se limitan a los límites
de las placas.
 ▪ Los terremotos intra-placa, de magnitud pequeña
pero localizados en cualquier lugar, pueden causar
Terremotos daños significativos. Ejemplos incluyen el terremoto
Intra-placa de Newcastle (Australia) de 1989 y el terremoto de
Dahshour (Egipto) de 1992.
 ▪ Desde el punto de vista tectónico, la ocurrencia de
Característica terremotos intraplaca muestra que la litosfera no es

s de los rígida y pueden ocurrir fracturas internas debido a la

complejidad geológica o anomalías en temperatura
Terremotos y resistencia.
 ▪ Cuando dos masas de tierra se mueven entre sí, la
energía elástica acumulada debido a procesos
Mecanismos tectónicos se almacena y luego se libera a través
de la ruptura de la zona de interfaz. Este proceso se
de Falla conoce como 'rebote elástico', y la fractura
resultante en la corteza terrestre se llama 'falla'.
 ▪ Las fallas se clasifican en diferentes tipos, como
fallas normales, inversas y de desplazamiento
lateral, dependiendo de cómo las placas se mueven
entre sí.

Tipos de Fallas
 ▪ En las fallas normales, un bloque se mueve
verticalmente con respecto al otro. Las fallas
normales pueden ocurrir cuando la placa que
subyace al plano de falla se mueve hacia arriba o
hacia abajo.

Fallas
Normales
 ▪ En las fallas inversas, el bloque que sobresale
sobre el plano de falla se mueve hacia arriba en
relación con el bloque que se encuentra debajo.
Estas fallas son causadas por fuerzas compresivas.

Fallas Inversas
 ▪ En las fallas de desplazamiento lateral, bloques
adyacentes se deslizan horizontalmente uno junto
al otro. Este tipo de fallas son características de las
zonas de transformación y se pueden clasificar
como lateral derecho o izquierdo dependiendo del
sentido del desplazamiento.
Fallas de
Desplazamient
o Lateral
 ▪ El 'foco' o 'hipocentro' de un terremoto es el punto
bajo la superficie donde se dice que se originó la
ruptura. La proyección del foco en la superficie se
denomina 'epicentro'.

Foco e
Epicentro
 ▪ La mayoría de los terremotos tienen focos en el
rango de 5 a 15 km de profundidad, mientras que
Profundidad de eventos intermedios tienen focos a unos 20-50 km y
Foco los terremotos profundos ocurren a 300-700 km
bajo tierra.
 ▪ Los focos poco profundos son típicos de terremotos
corticales, mientras que los focos intermedios y
Tipos de Foco profundos ocurren en regiones como Rumania, el
Mar Egeo y España.
 ▪ Las rupturas de fallas causan fracturas frágiles en la
corteza terrestre y disipan hasta el 10% de la
Ondas Sísmicas energía total de la tectónica de placas en forma de
ondas sísmicas.
 ▪ Las ondas del cuerpo viajan a través de las capas
internas de la Tierra e incluyen ondas longitudinales
primarias (P) y ondas transversales secundarias
(S). Estas ondas son las primeras en sentirse en la
mayoría de los terremotos.

Ondas del
Cuerpo
 ▪ Las ondas superficiales, Love (L) y Rayleigh (R), se
propagan a lo largo de las capas exteriores de la
corteza terrestre. Estas ondas pueden causar
daños significativos a las estructuras debido a su
larga duración.

Ondas
Superficiales
Medición de
terremotos
 ▪ La magnitud de los terremotos se expresa de varias
maneras. Existen medidas cualitativas o no
instrumentales y cuantitativas o instrumentales.
Introducción Estas mediciones son esenciales para la
compilación de catálogos históricos de terremotos y
para el análisis de peligros.
 ▪ Las mediciones no instrumentales son crucialmente
Importancia de importantes para eventos pre-instrumentales y son
las Mediciones esenciales en la compilación de catálogos
históricos. Sin embargo, su interpretación no
No siempre es directa y puede llevar a resultados
Instrumentales incorrectos debido a sesgos inevitables.
 ▪ La evaluación y el uso de registros históricos

Uso de pueden ser complicados y llevar a resultados

incorrectos debido a sesgos. Además, el período de
Registros observación utilizado para determinar proyecciones

Históricos futuras es de gran importancia, como indican

estudios recientes.
 ▪ Para terremotos instrumentales, las escalas
cualitativas son complementarias a los datos
Escalas instrumentales. Se utilizan sismogramas registrados

Cualitativas y a diferentes distancias epicentrales para determinar

la hora de origen, epicentro, profundidad focal y tipo
Cuantitativas de falla, así como para estimar la energía liberada
durante un terremoto.
 ▪ Los métodos descriptivos se utilizan para
Método establecer el daño causado por un terremoto y su
distribución espacial. Se utilizan escalas de
Descriptivo intensidad, magnitud y otras relevantes.
 ▪ La intensidad es una medida no instrumental de la
perceptibilidad del daño a estructuras, efectos en la
superficie del suelo y reacciones humanas al

Intensidad temblor del terremoto. Es subjetiva y está

relacionada con la densidad de población,
familiaridad con los terremotos y tipo de
construcciones.
 ▪ Se utilizan escalas discretas para cuantificar la
intensidad sísmica. Algunas de las más comunes
incluyen Mercalli–Cancani–Seiberg, Modified
Escalas de Mercalli, Medvedev–Sponheuer–Karnik, European
Intensidad Macroseismic Scale y Japanese Meteorological
Agency. La calidad de la construcción también
puede ser considerada en algunas escalas.
Escalas de
Intensidad
 ▪ Las escalas de intensidad se utilizan para trazar
líneas de igual intensidad o 'isoseísmicas'. Los
mapas de intensidad proporcionan distribuciones
aproximadas de daño y la extensión del temblor del
suelo.

Mapas de
Intensidad
 ▪ La magnitud es una medida cuantitativa del tamaño
del terremoto y las dimensiones de la falla. Se basa
en las amplitudes máximas de ondas sísmicas.

Magnitud Diferentes escalas de magnitud existen, como

Magnitud local (o de Richter) (Ml), Magnitud de
onda corporal (Mb), Magnitud de la onda superficial
(Ms), Magnitud del momento (Mw).
 ▪ Las escalas de magnitud, como Magnitud local (o
de Richter), Magnitud de onda corporal, Magnitud
Escalas de de la onda superficial, Magnitud del momento,
tienen propiedades y aplicaciones distintas. La
Magnitud magnitud se utiliza para cuantificar la cantidad de
energía liberada durante las rupturas de fallas.
 ▪ La magnitud local mide la amplitud máxima de
Magnitud local ondas sísmicas registradas en sismógrafos
estándar. Es adecuada para terremotos pequeños y
(o de Richter) superficiales en distancias regionales.
 ▪ Otras escalas de magnitud, como Body wave
magnitude, Surface wave magnitude y Moment
Otras Escalas magnitude, tienen aplicaciones específicas y
de Magnitud proporcionan información valiosa sobre diferentes
características de los terremotos.
 ▪ La escala de Richter tiene limitaciones y solo es
aplicable a terremotos pequeños y superficiales en
California. Otras escalas, como Mb, Ms y Mw, son
escalas globales y superan estas limitaciones.

Limitaciones de
la Escala de
Richter
Saturación de
escalas de
magnitud
 Correlación
entre magnitud
y liberación de
energía
 ▪ Las relaciones intensidad-magnitud son esenciales

Relaciones para utilizar

metodologías
terremotos
han sido
históricos.
propuestas
Varias
para
Intensidad- correlacionar intensidad y magnitud, teniendo en

Magnitud cuenta diferentes parámetros relacionados con la

intensidad.
Efectos de fuente a
sitio
 ▪ Las características de las ondas sísmicas se
modifican a medida que viajan desde la fuente
hasta el lugar de las obras de ingeniería civil.
Efectos en la ▪ Esto se debe a la dispersión de ondas en las
Trayectoria y interfaces geológicas, amortiguamiento y cambios

Distancia en la forma de la onda.

▪ Los efectos de distancia y trayectoria de viaje son
fundamentales para comprender estas alteraciones.
 ▪ Las condiciones locales pueden afectar
significativamente la amplitud de los movimientos del
suelo durante un terremoto, conocidos como 'efectos
del sitio'.
▪ La respuesta no lineal del suelo y los efectos
Influencia de topográficos también pueden influir en los parámetros
de movimiento del suelo.
Condiciones
▪ Ejemplo: Terremoto en Italia en 1997 - Observación
Locales en los de amplificación del sitio incluso a grandes distancias
Movimientos del del epicentro.
Suelo por Sismo ▪ Importancia de la amplificación del sitio en la
distribución de daños en áreas cercanas.
▪ Parámetros geomorfológicos, como la pendiente de la
cresta, pueden ser determinantes en la amplificación
local del movimiento del suelo.
 ▪ Los terremotos de baja magnitud a menudo son
generados por fuentes que pueden representarse
como un punto, ya que la ruptura de la falla se
Efectos de extiende solo unos pocos kilómetros.
direccionalida ▪ Por el contrario, en terremotos de gran magnitud,
d las trazas de ruptura de la falla pueden tener
cientos de kilómetros de longitud, lo que influye en
la radiación de ondas sísmicas.
 ▪ La radiación de ondas sísmicas se ve influenciada por las
dimensiones de la fuente, generando diferencias en la
intensidad de temblores a lo largo de diferentes direcciones;
esto se conoce como "directividad".
▪ Efectos como la interferencia constructiva pueden resultar en
una mayor magnificación del movimiento del suelo en la
dirección de la propagación de la ruptura de la falla.

Efectos de
direccionalidad
 ▪ Los efectos del sitio influyen en la frecuencia y
duración de los movimientos sísmicos.
▪ Estructuras en suelos rocosos experimentan
movimientos de corta duración (alta frecuencia),
Efectos de mientras que los suelos blandos resultan en
excitaciones de mayor duración (baja frecuencia).
Sitio ▪ La relación entre el periodo del sitio y el de la
edificación es crucial para estimar los efectos de
amplificación, conocido como el 'efecto de
resonancia del sitio'.
 ▪ La resonancia es un fenómeno dependiente de la
frecuencia.
▪ El periodo del sitio (Ts) se puede estimar utilizando
la relación: Ts = 4H/vs, donde H es la profundidad
Efectos de de la capa de suelo y vs es la velocidad de la onda
Sitio cortante del suelo.
▪ La relación de rigidez k, basada en el módulo de
corte, influye en las frecuencias naturales de las
capas de suelo.
Efectos de los
terremotos
 ▪ La evaluación integral del impacto regional de
terremotos requiere un marco interdisciplinario que
abarque la definición del evento de riesgo, el daño
físico, y las consecuencias sociales y económicas.
▪ Este marco integrado puede proporcionar

Evaluación de estimaciones más creíbles con incertidumbre asociada

que puedan resistir el escrutinio científico y político.
Impacto de ▪ La evaluación del daño físico debe considerar
Terremotos edificaciones, sistemas vitales, redes de transporte y
instalaciones críticas. Los efectos a corto y largo plazo
deben ser considerados al cuantificar las
consecuencias sociales y económicas.
▪ La Figura 1.20 brinda una visión general de las causas
y efectos de los desastres naturales.
 ▪ Los componentes fundamentales de la evaluación de
pérdidas por terremotos son (i) peligro, (ii) inventario y (iii)
vulnerabilidad o fragilidad, como se muestra en la Figura.
▪ El riesgo sísmico es el producto del peligro y la
vulnerabilidad para un valor unitario de activos. El peligro o
exposición es la descripción del movimiento del suelo
Componentes durante el terremoto.

fundamentale ▪ El inventario abarca los activos expuestos al peligro, siendo

un recuento de los sistemas expuestos y su valor.

s ▪ La vulnerabilidad o fragilidad es la sensibilidad de los activos

al daño por la intensidad del temblor.
▪ Desde la perspectiva del ingeniero sísmico, el peligro puede
cuantificarse pero no reducirse, mientras que la
vulnerabilidad puede evaluarse y reducirse mediante
medidas como el refuerzo estructural.
Componentes
fundamentale
s
Componentes
fundamentale
s
 ▪ Durante los sismos, las edificaciones, puentes,
carreteras y otros elementos cruciales sufren daños
estructurales extensos. La vulnerabilidad sísmica de
las estructuras varía según los materiales de
construcción y el sistema de resistencia a la acción
sísmica empleado.
Daños en
Edificaciones ▪ Veamos un resumen del daño típico en
edificaciones de mampostería, concreto reforzado
(RC), acero y estructuras compuestas (acero-
hormigón) en la Tabla. Estos daños se clasifican en
miembros estructurales, conexiones y sistemas.
 Daños en
Edificaciones
 ▪ Es crucial entender que los lifelines, servicios
vitales para la salud y seguridad de las
comunidades, sufren daños significativos durante
los sismos. Estos incluyen sistemas eléctricos, de
gas, agua, alcantarillado y también infraestructuras
de transporte como carreteras, puentes y puertos.

Impacto en
Lifelines ▪ Este daño no solo tiene efectos económicos
devastadores, sino que también afecta la respuesta
de emergencia y la recuperación a corto y largo
plazo. La interrupción de servicios como el
suministro eléctrico y de gas representa una
amenaza grave debido al riesgo de incendios y
explosiones.
Impacto en
Lifelines
 ▪ Durante el siglo pasado, se produjeron más de
1,200 terremotos destructivos en todo el mundo,
generando daños estimados en más de $10 mil
Pérdidas millones (Coburn y Spence, 2002). Si promediamos
Humanas y estos costos a lo largo del siglo, las pérdidas
anuales son de aproximadamente $10 mil millones.
Financieras por Las pérdidas monetarias por terremotos están
Terremotos aumentando rápidamente. Entre 1990 y 1999, las
tasas de pérdidas anuales se estimaron en $20 mil
millones, el doble del promedio anual del siglo XX.
 Pérdidas
Humanas y
Financieras por
Terremotos
 ▪ En promedio, entre 1900 y 1999, 10,000 personas
murieron cada año debido a terremotos (Bolt,
1999). En 2001, tres terremotos importantes en
Bhuj (India, MS = 7.9), El Salvador (MS = 7.6) y
Arequipa (Perú, MS = 8.4) causaron más de 26,000
Pérdidas víctimas. Los terremotos de Bam (Irán, MS = 6.6) y
Humanas y Sumatra (Océano Índico, Mw = 9.3) en 2003 y
2004, respectivamente, causaron más de 26,000 y
Financieras por 280,000 muertes. El terremoto de Cachemira en
Terremotos octubre de 2005 provocó más de 85,000 muertes.
Estos eventos se suman a las 1.8 millones de
muertes registradas entre 1906 y 2005, con China
representando más del 30% de todas las
fatalidades.
 Pérdidas
Humanas y
Financieras por
Terremotos
 Ambato, 1949 Esmeraldas, 1979
MAESTRÍA EN
ESTRUCTURAS CIVILES
SISMORRESISTENTES
INTRODUCCIÓN A LA INGENIERÍA
SISMORRESISTENTE
Ing. Guillermo Muñoz Villa, M.Sc Reventador, 1987 Macas, 1995

Bahía de Caráquez, Manabí y Esmeraldas,

1998 2016
 ▪ El diseño de edificios en áreas sísmicas debe tomar
en cuenta la aceleración máxima posible del
terreno.

Relación de
intensidad y
aceleración del
suelo
 Periodo de ▪ Importante conocer la frecuencia con la que se
registran los terremotos.
retorno:
Probabilidad de ▪ Análisis del período de retorno de un terremoto de
una magnitud determinada.
ocurrencia
Periodo de
retorno -
Ecuador

Mapa de peligrosidad sísmica del Ecuador en términos de PGA

obtenidos en tesis doctoral (HPC, 2015, UPM) referenciada para
periodos de retorno de 475 años, equivalente al movimiento
esperado con 10% de probabilidad de excedencia en 50 años.
 ▪ Los pequeños terremotos ocurren con más
frecuencia que grandes terremotos.

▪ El riesgo puede expresarse en función del peligro y

Riesgo la vulnerabilidad.
sísmico
Riesgo = Peligro X Vulnerabilidad
 ▪ Estados límites de diseño dependerán de la
sismicidad, del nivel de respuesta estructural y el
riesgo. Se identificaron 3 estados límites:
❖Estado límite de servicio: La fisuración del
hormigón y el inicio de la fluencia del refuerzo a
flexión sin necesidad de reparaciones.
Factores que
❖Estado límite de control de daños: Pérdida del
influyen en la recubrimiento y la formación de grietas anchas en
calidad del las zonas de rotulas plásticas.

diseño ❖Estado límite de supervivencia: Daños

irreparables podrían ocurrir pero se evita el
colapso y la pérdida de vidas.

El riesgo aceptable dependerá de la importancia

social y económica de la estructura.
 ▪ Consideraciones económicas:
❖Costo de proporcionar un determinado nivel de
Factores que protección sísmica.
influyen en la ❖Valor de la vida humana.
calidad del ❖Costo reducido de reparación y reemplazo, tanto
diseño estructural como no estructural
 ▪ El desafío en el diseño sísmico de edificios es crear
un sistema estructural capaz de resistir

Respuesta movimientos laterales y baja probabilidad de

colapso.
dinámica de ▪ Las aceleraciones verticales son típicamente
las estructuras menores que las aceleraciones horizontales.
 ▪ Las cargas resultan del efecto de la gravedad,
como las cargas muertas, vivas y de nieve.

Cargas y ▪ Las fuerzas se generan por el viento, terremotos o

Fuerzas de restricciones contra deformaciones.

Diseño ▪ Momentos, cortantes y fuerzas axiales se

desarrollan como consecuencia de cargas y fuerzas
en combinaciones adecuadas.
 ▪ Cargas Muertas (D)
▪ Provenientes del peso de la estructura y
materiales permanentemente unidos.
▪ Valores típicos se obtienen de manuales.

Tipos de ▪ Sobrestimadas por razones de

especialmente en diseño sísmico.
seguridad,

cargas ▪ Cargas Vivas (L)

▪ Resultan del uso esperado.
▪ Pueden variar en intensidad y ser móviles.
▪ Códigos especifican intensidades máximas
basadas en estimaciones probabilísticas.
 ▪ Fuerzas Sísmicas (E)
▪ El diseño se basa en fuerzas sísmicas
horizontales equivalentes estáticas.

▪ Fuerzas del Viento (W)

▪ En algunos casos, el viento puede controlar la
Tipos de resistencia de la estructura, especialmente en
fuerzas edificios altos o flexibles.
▪ Aunque las fuerzas del viento no requieren
ductilidad, la aplicación de procedimientos de
diseño de capacidad sigue siendo relevante.
 Factores de ▪ Relación entre fuerza requerida y resistencia
nominal se expresa mediante un factor de
Reducción de reducción.
Resistencia en
la Práctica
 ▪ Características principales:
▪ Diseño de elementos de sistemas resistentes a
fuerzas laterales primarias.
▪ Elementos diseñados y detallados para disipar
Filosofía del energía bajo deformaciones severas.

diseño de ▪ Regiones críticas, llamadas rótulas plásticas,

diseñadas para acción flexural inelástica.
capacidad ▪ Evita fallas por cortante mediante una
diferenciación de resistencia adecuada
 ▪ Elección de un mecanismo plástico admisible
cinemáticamente.

Diseño de ▪ Mecanismo que minimice las rotaciones inelásticas

requeridas.
Capacidad de ▪ Identificación precisa de regiones para disipación
Estructuras de energía.
 ▪ Reducción de momentos en una columna y
aumento en la otra para cumplir con límites de
aceleración lateral.
Redistribución ▪ Garantiza capacidad de respuesta sísmica
de Fuerzas adecuada.
 ▪ Rigidez: Capacidad de un objeto de resistir la
Respuesta de deformación cuando se aplica una fuerza externa.
sistemas de un ▪ Amortiguamiento: Es el fenómeno por el cual se
solo grado de disipa energía mecánica en un sistema.
libertad ▪ Periodo: Periodo de vibración de la estructura.
 ▪ Valores máximos de movimiento del suelo (p. Ej.,
Aceleración máxima del suelo o PGA).

▪ Carácter impulsivo.
▪ Duración.
Caracterización ▪ Contenido de energía y frecuencia.
del movimiento ▪ Variación en el tiempo de la aceleración o velocidad
del suelo del suelo.

▪ Respuesta de una estructura sujeta a el

movimiento.
 ▪ La medida más utilizada es el espectro de
respuesta elástica.

Espectro de ▪ Las variables son el periodo oscilador T y el

respuesta amortiguamiento.

elástico ▪ Suelos firmes tienen respuesta máxima en periodos

cortos y suelos sueves tienen respuesta máxima en
periodos largos.
Espectro de
respuesta
elástico
 ▪ La cantidad de respuesta a graficar en función del
período puede ser una de las siguientes:
▪ Sd = desplazamiento máximo del oscilador con
respecto al suelo
Espectro de ▪ SV = velocidad máxima del oscilador con respecto
respuesta al suelo

elástico ▪ SA = máxima aceleración absoluta (total) del

oscilador

▪ Sv (o PSV) = pseudo-velocidad = ωSd

▪ Sa (o PSA) = pseudoaceleración = ω2Sd
 ▪ Se definen algunas propiedades básicas del
oscilador SDOF. El período de vibración del
oscilador es

▪ Para un oscilador SDOF lineal, la fuerza de

Representación restauración es
ingenieril del
peligro sísmico ▪ Por lo tanto, la fuerza de restauración máxima (igual
al cortante de la base) es

▪ Otro término comúnmente utilizado es el coeficiente

sísmico elástico, definido como
Espectros de
respuesta
 ➢ Una cuantificación del peligro sísmico en el sitio en
términos de tasas a las que se excederán las
ordenadas espectrales de respuesta.

➢ Ordenadas espectrales de respuesta media en

función del período de retorno del peligro de
Evaluación de temblor.

peligro ➢ Definición de las fallas y magnitudes que controlan

sísmico el peligro sísmico

➢ Especificación de los movimientos del terreno

representativos de un terremoto, para el análisis
de la respuesta en el tiempo del edificio.
 Sismos
superficiales e
intermedios
Mapa de peligro
sísmico en
Ecuador
Curvas de
peligro
sísmico
 Período de
retorno y
probabilidad de
excedencia
 ➢ Los códigos de construcción utilizan análisis
sísmicos, factores de amplificación y espectros
estándar para diseñar estructuras ante sismos.

➢ Los valores espectrales son aproximadamente

Espectros de iguales a los valores de respuesta de

respuesta de pseudoaceleración que tienen un 2%

probabilidad de superación en 50 años.
de

diseño en
➢ Los valores de respuesta espectral resultantes se
códigos de denominan Terremoto Máximo Considerado como
construcción Riesgo objetivo MCER. Para el diseño, el nivel de
terremoto de diseño (DE) se establece en DE = ⅔
MCER.
 ▪ El procedimiento específico es el siguiente:
1. Determine las pseudoaceleraciones de respuesta
espectral amortiguadas al 5% en períodos cortos, SS
y períodos de 1s, S1, en el nivel del terremoto
máximo considerado como objetivo de riesgo
(MCER).
Espectros de 2. Ajuste los valores para los efectos de la clase de sitio
respuesta de geotécnico, como SMS = FaSS y SM1 = FvS1.
diseño en 3. Ajuste los valores al nivel de diseño.
códigos de
construcción
4. Con los valores de SDS y SD1, el espectro de
respuesta de diseño se define utilizando la forma de
espectro estándar.
 Clases de
sitios
geotécnicos
 ▪ Coeficiente de sitio Fa

Coeficientes
de sitio ▪ Coeficiente de sitio Fv
 Espectro de
respuesta de
diseño ▪ T0 = 0.2TS

▪ TL = período de transición de largo período

 ▪ Para edificios ubicados en regiones de alta
sismicidad, los niveles máximos esperados de
sacudidas sísmicas pueden producir
desplazamientos laterales significativos, con
fuerzas laterales que pueden superar el peso del
edificio.
Respuesta ▪ Excepto en el caso de estructuras muy especiales,
lineal-elástica no será económicamente viable diseñar edificios
con sistemas estructurales convencionales para
responder linealmente a un movimiento tan fuerte.
Por lo que es posible que deba aceptarse alguna
respuesta no lineal.
 ▪ Tomemos un sitio altamente sísmico como ejemplo:
▪ El sitio es de clase C
▪ SS = 2.320g
▪ S1 = 0.815g
▪ TL = 8 s
Respuesta ▪ Fa = 1.0
lineal-elástica ▪ Fv = 1.3
▪ SDS = 1.547 g
▪ SD1 = 0.707 g
▪ Sd = Sa / ω2
 ▪ Espectros de respuesta de pseudoaceleración y
desplazamiento para el sismo de diseño (DE)

Respuesta
lineal-elástica
 ▪ Si se tiene un edificio de cinco pisos en hormigón
armado
▪ Periodo de vibración T= 0.5 s (T1 ≈ N / 10)
▪ Para DE
▪ Sa = 1.4 g
▪ Sd = 3.5 plgs (89 mm).
Respuesta ▪ Cortante de base Vb = SaW = 1.4W
lineal-elástica ▪ Desplazamiento del techo Dt = 1.3Sd = 4.6 plgs
(120 mm)
▪ Para MCER
▪ Vb = 2.1 W
▪ Dt = 6.8 plgs (170 mm)
 ▪ A pesar de que el diseño sísmico exige análisis
lineal utilizando espectros elásticos, las estructuras
experimentan comportamiento inelástico durante
sismos significativos.
▪ Cuando la estructura es capaz de responder
inelásticamente al nivel de diseño, significa que
Respuesta de posee ductilidad.
un solo grado ▪ La mayoría de los códigos de construcción
de libertad permiten, implícita o explícitamente, una respuesta
inelástico no lineal de un edificio durante un fuerte
movimiento. Como mínimo, debemos diseñar la
estructura de modo que la respuesta inelástica
anticipada pueda ocurrir sin un deterioro crítico de
la resistencia.
 ▪ Consideremos un oscilador de un solo grado de
libertad
▪ masa M = 1 kip-s2 / in (0.17 kN-s2 / mm)
▪ rigidez K = 39.5 kip / in (6.9 kN / mm)
▪ período lineal T = 1 s
▪ amortiguamiento igual al 5% del valor crítico
Respuesta
inelástica no
lineal
 Respuesta
inelástica no
lineal
 ▪ Desplazamiento máximo 17.9 plgs. (455 mm)
▪ Fuerza restauradora máxima
▪ Ve = KSd = 39.5 kip / pulg × 17.9 pulg = 705k (3140
kN)
▪ Para la respuesta no líneal
Para la ▪ Aplicando un coeficiente de modificación de la
respuesta, R = 2
respuesta
lineal ▪ Vy = 705 kips / 2 = 353 kips (1570 kN).
▪ Desplazamiento máximo 18.6 plgs
▪ Degradación efectiva de la rigidez en la relación
carga-desplazamiento
▪ Desplazamiento permanente 4,9 pulgadas (120 mm).
Espectro
inelástico
 ▪ La relación de deriva lateral es una demanda sísmica
clave para sistemas de fluencia, y el daño en
componentes sensibles aumenta con la flexibilidad del
edificio.
▪ Demanda de ductilidad, tipos:
❖Ductilidad de desplazamiento, μδ, es la relación entre la
Demandas de demanda de desplazamiento y el desplazamiento de
cedencia
deriva y
ductilidad
❖Ductilidad de rotación de la rotula plástica, μθ, es la
rotación total de la cuerda de una viga dividida por la
rotación de fluencia

μθ = 1 + θp / θy
Demandas de
deriva y
ductilidad
 ▪ Ductilidad de curvatura, μ, se define como la
curvatura máxima dividida por la curvatura de
fluencia

Ductilidad de
curvatura
 Demanda
sísmica en
edificaciones
 ▪ Si el marco desarrolla un mecanismo de piso, un
mecanismo intermedio o un mecanismo de viga,
afectará fuertemente las deformaciones locales
requeridas para lograr el desplazamiento δ.

Demanda
sísmica en
edificaciones
 ▪ Considere las relaciones carga-desplazamiento de
la figura, que incluyen un sistema lineal y no lineal
para un edificio que tienen la misma rigidez efectiva
inicial.

Demanda
sísmica en
edificaciones
 ▪ Para una respuesta lineal al sismo DE, el cortante de
base y el desplazamiento correspondiente se
designan como Ve y δe .
▪ De acuerdo con el enfoque de diseño, la estructura se
puede diseñar para un cortante de base igual a Ve / R.
▪ El cortante de base Ve / R es el límite elástico mínimo
Demanda esperado en el edificio.

sísmica en ▪ La sobrerresistencia en las estructuras se debe a

varios factores, como el endurecimiento del material,
edificaciones el conservadurismo en las cargas de diseño, la falta de
consideración de interacciones tridimensionales en
modelos analíticos y los límites de deriva
▪ La resistencia al corte de base esperada se designa
como Ω0Ve/R, en la que Ω0 es el factor de
sobrerresistencia del sistema.
 Demanda
sísmica en
▪ La demanda de ductilidad del sistema esperada está
edificaciones en el mismo rango de Reff, es decir, 1.7 ≤ μδ ≤ 3.2.

▪ Las demandas de ductilidad locales pueden ser

mucho mayores que las demandas de ductilidad del
sistema.
 ▪ Se pueden aplicar diferentes prácticas de diseño según la
complejidad del edificio, el entorno sísmico y el objetivo de
desempeño. Entre estas se tiene:

Enfoque de ❖Diseño basado en la resistencia,

diseño ❖Diseño basado en desplazamiento.

❖Diseño basado en el desempeño.
 ▪ Diseño basado en resistencia de acuerdo con
ASCE 7

▪ Categoría de riesgo y categoría de diseño sísmico

Enfoque de
diseño
 ▪ Sistemas estructurales permitidos

Enfoque de
diseño
 ▪ Un marco resistente a momentos es una estructura vertical
que, mediante vigas, columnas y uniones, forma un marco
rígido capaz de resistir fuerzas laterales y verticales a
través de momentos, cortantes y fuerzas axiales en los
elementos.
Sistemas ▪ Un muro estructural, también llamado muro de corte,
estructurales resiste cargas laterales y, posiblemente, verticales.
permitidos ▪ El sistema dual combina muros estructurales y marcos
resistentes al momento, diseñados proporcionalmente
para resistir cargas sísmicas, requiriendo que los pórticos
resistan al menos el 25% de las fuerzas sísmicas
prescritas.
 ▪ Un sistema de marcos de edificio es un sistema estructural
con una estructura espacial que proporciona soporte para
cargas verticales. La resistencia a la fuerza sísmica la
Sistemas proporcionan los muros cortantes.
estructurales ▪ Un sistema de muros de carga es un sistema estructural
permitidos con muros estructurales que brindan soporte para todas o
la mayor parte de las cargas verticales, además de brindar
resistencia a las fuerzas sísmicas.
 ▪ Se crea un modelo estructural para representar
correctamente la masa, peso y rigidez del sistema.
▪ El peso sísmico abarca la carga muerta total y una
fracción de las cargas vivas y de nieve.
▪ Los diafragmas de piso pueden modelarse como
Análisis para rígidos o flexibles.

determinar ▪ Las fuerzas del diseño están vinculadas al espectro de

respuesta. Las ordenadas espectrales dividen por el
fuerzas de factor R / Ie.
diseño y ▪ El análisis FLE es adecuado para estructuras de baja
deformaciones altura, pero no para aquellas con irregularidades o
períodos largos.
▪ El AME considera el comportamiento dinámico de la
estructura, con normativas que exigen un cortante de
base modal al menos del 85% del cortante de base
ELF.
 ▪ Las combinaciones de carga de diseño se
determinan utilizando el método de diseño de factor
de carga y resistencia (LRFD)
▪ el efecto de carga sísmica E en las combinaciones
de carga incluye efectos asociados con los
movimientos horizontales, Eh y verticales, Ev;

Combinaciones
de carga
 ▪ La aplicación del factor R / Ie al espectro de
respuesta del diseño reduce las fuerzas de diseño y
también los desplazamientos.

▪ Para compensar, las deflexiones en el nivel x en el

centro de masa se calculan como
Derivas
laterales
▪ La deriva del piso se calcula como la diferencia de
las deflexiones en el centro de masa en la parte
superior e inferior del piso considerado.
 ▪ Las demandas de fuerza sobre los componentes
individuales no deben exceder las capacidades de
fuerza confiables.

▪ Las demandas de deriva de piso no deben exceder

la deriva de piso permitida.

Criterios de
aceptación
 ▪ Se selecciona la rigidez (y posiblemente otras
propiedades) necesarias para lograr las derivas
objetivo y luego se determinan los requisitos de
resistencia asociados.
Diseño basado ▪ Se adapta principalmente al diseño de edificios
en para los que la respuesta de desplazamiento a la
desplazamiento carga sísmica se encuentra principalmente en el
primer modo de traslación

▪ No se han codificado ampliamente procedimientos

para edificios.
Diseño basado
en
desplazamiento
 ▪ El desplazamiento esperado del sistema estructural
debe estar dentro del valor objetivo utilizado para
proporcionar el sistema estructural.

▪ Los componentes deben detallarse para las

Criterios de deformaciones anticipadas, incluidas las
deformaciones inelásticas anticipadas
aceptación
▪ Los componentes deben estar proporcionados para
tener la resistencia requerida para las fuerzas que
se desarrollan a medida que la estructura se desvía
hacia los niveles objetivo.
 ▪ Diseño para lograr los objetivos de desempeño
objetivo en lugar de cumplir con los requisitos
prescriptivos de fuerza o deriva. Tradicionalmente
no han sido considerados explícitamente.
Diseño basado
en el ▪ Enfoque de diseño

desempeño ▪ Objetivos de desempeño

▪ Diseño conceptual
▪ Sismo de entrada
 ▪ Criterio de diseño
▪ Diseño preliminar
Diseño basado ▪ Evaluación para nivel de servicio y terremoto
en el máximo considerado
desempeño ▪ Diseño final
▪ Revisión por pares
 ▪ Se emplean diversos procedimientos para la
evaluación sísmica y diseño de edificios, presentes

Prácticas en códigos, estándares y literatura especializada.

generales de ▪ El código de construcción establece regulaciones

mínimas para garantizar la seguridad y bienestar
diseño público, abordando resistencia, durabilidad y otros
aspectos.
 ▪ El diseño de cualquier edificio comienza con un
diseño conceptual, en el que se identifican y
configuran los sistemas y materiales estructurales.

Prácticas
generales de
diseño
 ▪ Un sistema estructural sismorresistente ideal es
compacto, simétrico y uniforme en rigidez y
resistencia, sin irregularidades causadas por
elementos estructurales discontinuos o
desplazados.

Prácticas
generales de
diseño
 ▪ En un diseño prescriptivo, el análisis y diseño
estructural siguen requisitos del código, asumiendo
que cumplir con el código garantiza los objetivos de
desempeño.

Prácticas
generales de
diseño
 ▪ En un diseño basado en el desempeño, se puede
apartar de disposiciones prescriptivas al usar el
análisis estructural para demostrar el cumplimiento
o superación de los objetivos del código.
Prácticas
generales de
diseño ▪ En cualquier enfoque de diseño, es necesaria una
inspección competente para asegurar la
construcción conforme a las consideraciones del
diseño.
 ▪ La filosofía de diseño encapsula la esencia del
proceso, guiando las decisiones sobre cargas,
fuerzas, técnicas analíticas, procedimientos y
preferencias de diseño.
▪ Su enfoque principal es la optimización económica en
el desarrollo de soluciones.
Filosofía de
diseño
 ▪ En el diseño sísmico, asumimos mayores riesgos
de daño frente a fuerzas sísmicas en comparación
con otras cargas extremas, como carga viva
máxima o fuerzas de viento.

Riesgos en
Diseño Sísmico
 ▪ Sin mediciones confiables de aceleraciones del
suelo y debido a la falta de conocimiento detallado
de la respuesta dinámica de las estructuras, la

Incorporación magnitud de las fuerzas inerciales sísmicas no

podía estimarse con fiabilidad.
de
Procedimientos
Sísmicos
 ▪ Si la resistencia estructural se mantenía sin una
degradación excesiva durante deformaciones
inelásticas, las estructuras tenían la capacidad de
sobrevivir a un terremoto y, frecuentemente, podían
Observaciones ser reparadas de manera económica.

en Sismos
Reales
 ▪ Cuando la deformación inelástica provocaba una
considerable disminución de la resistencia, como en el
caso de la falla por corte de elementos de concreto o
mampostería, se generaban daños graves o incluso
Deformación colapso estructural.

Inelástica y
Fallas
 ▪ A pesar de los avances, el colapso y daño
significativo de muchos edificios relativamente
Desplomes modernos en regiones sísmicas activas

Comunes en
Edificios
Modernos
 ▪ Cuando un nivel, generalmente el más bajo, exhibe
una menor resistencia en comparación con los
niveles superiores, puede originarse un mecanismo
de balanceo de columna que requiere una notable
ductilidad local.
Ejemplo de
Colapso
Común
 ▪ Una falla debido a confinamiento en la base de una
columna del primer piso. Durante la respuesta dúctil
a terremotos, se anticipan deformaciones
significativas en compresión debido a la interacción

Ejemplo de de fuerza axial y momento flector.

Colapso por
Falla de
Confinamiento
 ▪ Ante fuerzas sísmicas importantes, se permite
cierto deterioro, con un umbral que diferencia entre
daño reparable e irreparable. Se anticipa una baja
probabilidad de terremotos intensos durante la vida
útil estimada del edificio.
Estado Límite
de Control de
Daños
 ▪ La prioridad es prevenir pérdidas humanas,

Estado Límite asegurando que la estructura pueda resistir amplias

deformaciones sin colapsar. Se destaca la
de importancia de la ductilidad para permitir extensos

Supervivencia desplazamientos sin una pérdida significativa de

resistencia.
 ▪ Las propiedades clave de una estructura son
rigidez, resistencia y ductilidad. La rigidez aborda la
medición y control de deformaciones bajo fuerzas
laterales, la resistencia se evalúa mediante análisis
elásticos para prevenir daños, y la ductilidad es vital
para la supervivencia al permitir a la estructura
Propiedades soportar amplias deformaciones inelásticas.
Estructurales
 ▪ La estructura debe tener la resistencia necesaria
para resistir las fuerzas sísmicas y prevenir daños.
Necesidad de Se realiza un análisis elástico basado en las

Resistencia propiedades de rigidez para garantizar esta

resistencia.
 ▪ El diseño estructural se basa en detalles precisos,
especialmente al tratar con estructuras de concreto
y mampostería. Es esencial crear combinaciones
que generen elementos robustos y flexibles, y la
planificación minuciosa incluye aspectos como las
Importancia del dimensiones de las barras, su distribución y los

Detalle anclajes.

Estructural
 ▪ Los detalles cruciales en el diseño incluyen las
dimensiones de las barras, su distribución y los
anclajes de la armadura. Es fundamental
comprender tanto el comportamiento estructural
como las limitaciones de las prácticas
constructivas.
▪ La configuración estructural, simetría, distribución
Consideraciones de masa y regularidad vertical deben
en el Detalle considerarse cuidadosamente.

Estructural
 Reto en el ▪ El desafío consiste en lograr ductilidad en el acero
Detalle de bajo compresión, siendo esencial prevenir el
pandeo prematuro para alcanzar deformaciones
Acero a significativas en este contexto.
Compresión
 ▪ La fragilidad inherente al concreto y la mampostería
se supera al combinarlos con acero para crear
elementos flexibles. La importancia de la relación
entre resistencia y ductilidad en estructuras
compuestas se resalta.

Limitaciones de
Materiales
 ▪ Las irregularidades en el comportamiento
estructural surgen de cambios notables en la
geometría, interrupciones en las vías de carga y
discrepancias en resistencia y rigidez.

Irregularidades
Estructurales
 ▪ Los edificios de concreto armado, generalmente
estructurados en marcos, pueden sostener cargas
verticales y proporcionar la resistencia necesaria
contra las fuerzas horizontales en todas las
direcciones.
Sistemas de
Marco
Estructural
 ▪ Cuando sea necesario, las fuerzas laterales pueden
ser completamente manejadas por paredes
estructurales mediante concreto armado o
mampostería.

Sistemas de
Pared
Estructural
 ▪ Los sistemas duales, combinando marcos de
concreto armado con paredes de concreto o
mampostería, proporcionan resistencia lateral
adecuada, y cada uno maneja su carga
gravitacional respectiva.

Sistema Dual
 ▪ La selección del sistema estructural se ve
Selección de influenciada por la función prevista, aspectos
Sistemas arquitectónicos, flujo de tráfico interno, altura y
Estructurales proporciones.
 ▪ Cuando un edificio se ve afectado solo por fuerzas
laterales, actúa como un voladizo vertical,
transmitiendo las fuerzas horizontales y el momento
de vuelco resultante a través de las cimentaciones.

Respuesta en
Elevación
 ▪ Las fuerzas laterales en cada nivel del edificio
generan fuerzas cortantes y momentos de vuelco,
los cuales se pueden determinar utilizando las
relaciones estándar de equilibrio.

Fuerzas en
Pisos
 ▪ La ubicación de una fuerza en un nivel se
determina a través del centro de masa acelerado en
ese nivel. En edificios regulares, los centros de
masa están próximos, pero en distribuciones
irregulares se requiere una evaluación más
detallada.

Centro de Masa
 ▪ Los desplazamientos por la rotación del piso,
llamados torsión, se combinan con las traslaciones
para generar los desplazamientos totales entre
pisos.

Desplazamientos
Inducidos
 ▪ El objetivo es minimizar la torsión mediante la
asignación de rigideces a los elementos que

Minimización de resisten fuerzas laterales, requiriendo la

minimización de la distancia entre el Centro de
Torsión Rigidez y el Centro de Masa.
▪ Se debe asignar rigidez de manera estratégica.
 MAESTRÍA EN
ESTRUCTURAS CIVILES
SISMORRESISTENTES
INTRODUCCIÓN A LA INGENIERÍA
SISMORRESISTENTE
Ing. Guillermo Muñoz Villa, M.Sc.
 ▪ La configuración estructural está fuertemente
influenciada por el proyecto arquitectónico.
▪ La colaboración entre líderes de proyectos es vital
para asegurar la integridad estructural, ya que las
decisiones arquitectónicas influyen directamente en
Interacción el comportamiento de la estructura.

entre Proyectos
Arquitectónico y
Estructural
 ▪ Las recomendaciones sísmicas tienden a favorecer
edificios regulares y robustos, limitando formas
atrevidas.

▪ El desafío es lograr la integración de necesidades

Retos en la arquitectónicas y estructurales para proyectos que
sean funcionales, seguros y estéticamente atractivos.
Conjugación de
Necesidades
Arquitectónicas y
Estructurales
 Importancia del Peso en la Seguridad Sísmica
▪ Para optimizar la respuesta sísmica de un edificio,
se debe reconocer la relación directa entre las
fuerzas de inercia, la masa y el peso.
▪ Es importante:
Características ❖Reducir el peso total en revestimientos y
relevantes del elementos no estructurales.

edificio para el ❖Distribuir de manera simétrica el peso en cada

piso, ubicando las áreas más pesadas en niveles
comportamiento inferiores para prevenir vibraciones torsionales.
sísmico
 Consideraciones para la Distribución de Peso y
Vibraciones

▪ Evitar variaciones abruptas en las fuerzas de

inercia y en la vibración del edificio es esencial al
Características evitar fuertes diferencias de peso entre pisos.

relevantes del ▪ Se establece que el peso de cada nivel no debe

edificio para el exceder al del piso inferior ni ser inferior al 70% de
comportamiento dicho peso, excluyendo el último nivel.

sísmico
 Asimetría de la Planta

▪ La asimetría de la planta es crucial ya que puede

provocar vibraciones torsionales no deseadas.

▪ Se sugiere reducirlo mediante la cuidadosa

distribución de elementos resistentes o dividiendo
el edificio en cuerpos independientes mediante
Forma del Edificio juntas sísmicas.
en Planta
 Posibles soluciones

Forma del Edificio

en Planta
 Consideraciones - Alas Muy Largas

▪ Evitar extensiones excesivamente largas en la planta,

pueden causar vibraciones en direcciones opuestas.

Forma del Edificio

▪ Se recomienda subdividir el edificio en cuerpos
en Planta independientes o reforzar con cuidado las esquinas
internas.
 Consideraciones - Plantas Muy Alargadas

▪ La longitud excesiva del edificio puede desestabilizar los

movimientos de la base, y plantas muy alargadas pueden
generar flexibilidad no deseada en el sistema de piso,
dando lugar a vibraciones indeseadas.

Forma del Edificio

en Planta
▪ Los límites recomendados para las dimensiones laterales de
la planta:
 Posibles remedios para plantas muy alargadas:

Forma del Edificio

en Planta
 Consideraciones - Problemas con Esquinas Entrantes

▪ Evitar plantas con esquinas entrantes, ya que pueden

causar concentraciones de esfuerzos.

Forma del Edificio

en Planta

▪ Se recomienda optar por un diseño de planta

compacta para minimizar estos problemas.
 Consideraciones - Reducciones Bruscas en la Planta de los
Pisos Superiores

▪ Las reducciones abruptas en el tamaño de la planta de

los pisos superiores, puede causar concentraciones de
esfuerzos y aumento de vibraciones.

Forma del Edificio

en Elevación

▪ Posibles remedios a la reducción en elevación:

 Esbeltez de la Construcción y Problemas Asociados

▪ La delgadez excesiva puede provocar problemas como

volteo, inestabilidad (efectos P-Δ) y transferencia de
cargas elevadas a la cimentación.

▪ Abordar estos problemas requiere análisis dinámico

detallado, garantizando rigidez lateral y una cimentación
Forma del Edificio apropiada.
en Elevación
 Riesgos y consecuencias

▪ La separación inadecuada puede causar daños

importantes durante sismos, producto de
Separación entre vibraciones desincronizada, resultando en
edificios colisiones perjudiciales, especialmente cuando los
adyacentes pisos no están alineados en altura.

▪ Este desafío es particularmente crítico en

edificaciones ubicadas en terrenos blandos.
 Recomendaciones y Normativas

▪ Recomendaciones apuntan a mantener una distancia

mínima entre edificios, alrededor de un centésimo de la
altura del punto más alto que podría tener contacto.

▪ Las Normas establecen requisitos especialmente en

terrenos blandos, donde la rotación de la base puede
Separación entre aumentar significativamente el desplazamiento.

edificios adyacentes
 Requisito A - Configuración de Elementos
Estructurales
Requisitos ▪ El edificio debe tener una configuración que brinde
Básicos de resistencia y rigidez a las cargas laterales en todas
Estructuración las direcciones, típicamente mediante sistemas
resistentes en dos direcciones ortogonales.
 Requisito B - Flujo Continuo de Fuerzas Sísmicas
Requisitos ▪ La disposición de elementos estructurales debe
Básicos de facilitar un flujo constante, regular y eficiente de las
Estructuración fuerzas sísmicas desde su origen hasta el suelo.
 Requisito C - Evitar Amplificaciones y
Concentraciones

▪ Prevenir amplificaciones de vibraciones,

concentraciones de solicitaciones y vibraciones
torsionales es crucial.
Requisitos
Básicos de ▪ La estructura debe ser:
Estructuración ❖Simple
❖Regular
❖Simétrica
❖Continua.
 Requisito D - Redundancia y Deformación Inelástica

Requisitos Los sistemas estructurales deben ser redundantes y

Básicos de capaces de deformación inelástica para absorber la
Estructuración energía de sismos intensos sin experimentar fallas
frágiles locales ni globales.
 Ejemplos de Sistemas Estructurales

▪ Marco tridimensional: Formado por columnas y

vigas en dos direcciones.

Requisitos Básicos
de Estructuración
 Ejemplos de Sistemas Estructurales

▪ Marco rigidizado: Con diagonales de contraviento,

núcleos rígidos o muros de relleno.

Requisitos Básicos
de Estructuración
 Ejemplos de Sistemas Estructurales

▪ Estructura tipo cajón: Paneles verticales y

horizontales conectados para proporcionar
continuidad.

Requisitos Básicos
de Estructuración
 Edificios estructurados con marcos en una sola
dirección

Requisitos
Específicos de
Estructuración
▪ La estructura presenta marcos en una sola dirección,
ya que el sistema de piso consiste en una losa que
trabaja en esa única dirección y no tiene vigas.
▪ El edificio adolece obviamente de falta de resistencia
lateral en la dirección transversal.
 ▪ Para remediar esta situación pueden colocarse
muros o contravientos en la dirección transversal, o
formar marcos también en dicha dirección

Requisitos
Específicos de
Estructuración
 Edificio con muros alineados en una sola dirección

Requisitos
Específicos de
Estructuración ▪ La estructura con muro de carga presenta la mayoría
de sus paredes alineadas en una dirección, lo que
reduce su resistencia a cargas laterales en la otra
dirección.

▪ El sistema es poco eficiente.

 ▪ La solución lógica es disponer de una longitud
adecuada de muros alineados en las dos
direcciones.

Requisitos
Específicos de
Estructuración
 Importancia de la simetría en el sistema estructural.

▪ El objetivo es minimizar la vibración torsional del

edificio para evitar solicitaciones adicionales
significativas.

▪ se prefiere una distribución de elementos resistentes

Requisitos que minimice la excentricidad entre el centro de
Específicos de masas y el de torsión.
Estructuración
 Distribución de rigidez torsional.

▪ Es aconsejable tener una alta rigidez torsional en la

estructura, siendo preferible colocar elementos más
rígidos en la periferia en vez de en la parte central.

▪ Edificios con diferente rigidez torsional:

Requisitos
Específicos de
Estructuración
 Posibles problemas de torsión en comportamiento no
lineal

▪ Para evitar problemas de vibración torsional, es

esencial evitar excentricidades no solo durante la
respuesta lineal de la estructura, sino también
cuando algunos de sus elementos presentan
Requisitos comportamientos no lineales
Específicos de
Estructuración
 Continuidad en Elevación del Sistema Estructural

▪ Caso a.- La interrupción abrupta de elementos

rígidos genera una concentración de solicitaciones
en el piso superior a la interrupción, siendo preferible
una disminución más gradual.

Requisitos
Específicos de
Estructuración
 Continuidad en Elevación del Sistema Estructural

▪ Caso b.- Reducción drástica de la sección de las

columnas en los pisos superiores.

Requisitos
Específicos de
Estructuración
 Continuidad en Elevación del Sistema Estructural

▪ Caso c.- Las variaciones significativas en la altura

del entrepiso, también generan efectos similares.

Requisitos
Específicos de
Estructuración
 Continuidad en Elevación del Sistema Estructural

▪ Caso d.- La irregularidad más común en elevación

es la denominada "planta baja débil" (caso d), donde
se eliminan los muros de rigidez y relleno en la
Requisitos planta baja para crear espacios libres.
Específicos de
Estructuración
 Continuidad en Elevación del Sistema Estructural

▪ Caso e.- Discontinuidad en elementos rigidizantes,

exige transmisión eficiente de fuerzas en losa, vigas,
y columnas
Requisitos
Específicos de
Estructuración
 Discontinuidades en la configuración estructural.

▪ Discontinuidades entre elementos estructurales,

como falta de alineamiento entre vigas o columnas,
generan concentraciones de esfuerzos, reduciendo
Requisitos ductilidad y aumentando riesgo de fallas locales.
Específicos de
Estructuración
 Diferencias de Rigidez entre Columnas

▪ Diferencias drásticas de rigidez entre columnas

debido a alturas distintas generan desequilibrios de
Requisitos fuerzas.

Específicos de
Estructuración
 Vigas con Relaciones Claro a Peralte Desiguales

▪ La configuración estructural no debe tener vigas con

relaciones claro a peralte muy distintas.

▪ Se recomienda evitar relaciones claro a peralte

pequeñas (menores que cuatro).
Requisitos
Específicos de
Estructuración
 Ventajas de los Sistemas Estructurales Básicos

Ventajas y ▪ Maximizar la resistencia y rigidez ante cargas

laterales.
Limitaciones de
los Sistemas ▪ Resistir movimientos laterales y mantener la
Estructurales integridad estructural.

Básicos ▪ Disipar la energía generada durante un evento

sísmico, minimizando así los daños potenciales
 Ventajas de los Sistemas Estructurales Básicos

Ventajas y ▪ Maximizar la resistencia y rigidez ante cargas

laterales.
Limitaciones de
los Sistemas ▪ Resistir movimientos laterales y mantener la
Estructurales integridad estructural.

Básicos ▪ Disipar la energía generada durante un evento

sísmico, minimizando así los daños potenciales
 Marcos Rígidos - Ventajas Sísmicas del Marco
Tridimensional

▪ Es un sistema muy conveniente por la gran libertad

Ventajas y que permite en el uso del espacio interno del
Limitaciones de edificio y por la poca obstrucción que las secciones
los Sistemas relativamente pequeñas de las columnas imponen
Estructurales al uso de las áreas habitables.
Básicos ▪ El marco tridimensional destaca por su ductilidad y
capacidad de disipación de energía durante eventos
sísmicos.
 Marcos Rígidos - Mecanismo de Falla - "Viga Débil-
Columna Fuerte“
▪ El objetivo de los requisitos de diseño es propiciar
el mecanismo de falla conocido como "viga débil-
columna fuerte".
Ventajas y
▪ Mecanismos de deformación inelástica de viga
Limitaciones de los débil-columna fuerte
Sistemas
Estructurales
Básicos
 Sistemas tipo cajón - Características del Sistema
Ventajas y ▪ La resistencia a cargas laterales es destacada.
Limitaciones de ▪ Predominancia de la falla por cortante sobre la de
los Sistemas flexión debido a las proporciones de los muros.
Estructurales
▪ Dificultades en la disipación de energía en el campo
Básicos inelástico.
 Sistemas tipo cajón - Diseño para Resistencia a
Fuerzas Laterales

▪ Diseñar para fuerzas laterales elevadas es

ventajoso en este sistema.
Ventajas y
Limitaciones de ▪ Aprovechamiento de la gran capacidad de carga de
los muros.
los Sistemas
Estructurales ▪ En edificios de mediana altura, se puede
Básicos dimensionar para la falla por flexión.

▪ Enfoque en la eficiencia del diseño y la resistencia

a fuerzas laterales sin reducciones significativas por
comportamiento inelástico.
 Sistemas tipo cajón - Campo de Aplicación
Ventajas y ▪ Este sistema se aplica principalmente en edificios
Limitaciones de de altura baja o mediana.
los Sistemas ▪ Restricciones en la distribución uniforme del
Estructurales espacio en áreas pequeñas y uniformes, más que
Básicos limitaciones estructurales.
 Marcos rigidizados - Ventajas y Distribución de
Elementos Rigidizantes
Ventajas y
Limitaciones de ▪ Marcos rigidizados brindan ventajas en libertad de
uso del espacio y ductilidad.
los Sistemas
Estructurales ▪ Distribución adecuada de elementos rigidizantes es
Básicos esencial para maximizar rigidez y resistencia ante
cargas laterales.
 Distribuciones concentrada y uniforme de elementos
rigidizantes

Ventajas y
Limitaciones de los
Sistemas
Estructurales
Básicos
 Otros sistemas

Los sistemas rígidos pueden ser ubicados en grandes

núcleos centrales asociados a los servicios de
escaleras y elevadores, o distribuidos a lo largo de las
Ventajas y fachadas del edificio.

Limitaciones de los
Sistemas
Estructurales
Básicos
 Otros sistemas - Rigidización de Fachadas
Ventajas y Diversas opciones aprovechan las fachadas para
Limitaciones de reforzar el edificio, distribuyendo la resistencia en el
los Sistemas perímetro y reduciendo la transmisión de esfuerzos a
Estructurales la cimentación, facilitando el uso del espacio interior.
Básicos
 Otros sistemas – Estructuración con marcos robustos en
fachada y muros interiores flexibles

▪ Crucial cuidar las relaciones claro a peralte para evitar la

prevalencia de la falla por cortante sobre la de flexión

Ventajas y
Limitaciones de los
Sistemas
Estructurales
Básicos
 Edificios rigidizados con muros de concreto acoplados

Ventajas y
Limitaciones de los
Sistemas
Estructurales
Básicos
 Edificios rigidizados con contravientos

Ventajas y
Limitaciones de los
Sistemas
Estructurales
Básicos
 Edificios reales con fachadas rigidizadas con contraviento
completo

Ventajas y
Limitaciones de los
Sistemas
Estructurales
Básicos
 Importancia de los Elementos Horizontales
▪ En zonas sísmicas, la atención se centra en
elementos verticales (columnas, muros y
contravientos) y horizontales (vigas). Los sistemas
de piso y techo distribuyen fuerzas inerciales
horizontales entre elementos verticales resistentes.
Sistemas de Piso y ▪ Transmisión de fuerzas de inercia en la estructura
Techo - Diafragmas
Horizontales
 Diafragmas Horizontales

▪ Los sistemas de piso y techo se ven como

diafragmas horizontales rígidos en análisis sísmicos
y capaces de realizar dicha distribución de fuerzas
sin deformarse.
Sistemas de Piso
y Techo - ▪ Esta hipótesis es generalmente válida para
estructuras comunes, como las losas de concreto,
Diafragmas que son rígidas en su plano.
Horizontales
▪ Sin embargo, algunas estructuras carecen de
sistemas de piso o tienen baja rigidez, lo que puede
afectar la distribución de fuerzas durante un sismo.
 Problemas Asociados
a) Las fuerzas de inercia y las cortantes de entrepiso
no se distribuyen proporcionalmente a la rigidez de
los elementos resistentes. Cada sistema vertical
resiste las fuerzas generadas en su área tributaria de
manera independiente.
Sistemas de Piso y ❖Distribución de las fuerzas de inercia cuando el
Techo - Diafragmas sistema de piso no constituye diafragma rígido.
Horizontales
 Problemas Asociados
b) En sistemas con muros de carga, las fuerzas de
inercia pueden generar empujes sobre elementos
perpendiculares a la dirección sísmica, sujetándolos a
fuerzas para las cuales tienen baja resistencia.
❖Empujes normales al plano de los muros que se
Sistemas de Piso y generan cuando la losa no constituye diafragma
Techo - Diafragmas rígido.
Horizontales
 Problemas Asociados
c) La falta de un diafragma de piso rígido puede
causar distorsión en la estructura en planta y invalidar
la hipótesis de descomposición de fuerzas sísmicas
en sistemas resistentes ortogonales.
❖Distorsión en el plano ante fuerzas sísmicas en
Sistemas de Piso y dirección diagonal, cuando el sistema de piso no
Techo - Diafragmas constituye un diafragma rígido.
Horizontales
 Recomendaciones y Soluciones

1. Se recomienda la formación de diafragmas

Sistemas de Piso horizontales en cada nivel para evitar problemas.

y Techo - 2. Se deben utilizar elementos rigidizantes en sistemas

Diafragmas que no forman diafragmas naturalmente.

Horizontales 3. La resistencia a cortante suficiente en sistemas de

piso y techo es crucial, especialmente cerca de
huecos o muros.
 ▪ Fuerza que debe resistir la losa por cortante en su
plano

Sistemas de Piso y
Techo - Diafragmas
Horizontales
 Sitio de Ubicación
▪ La selección del sitio es fundamental. Evitar
amplificaciones locales y problemas relacionados
con suelos blandos.
Cimentaciones
▪ En terrenos blandos, se sugiere utilizar
cimentaciones profundas o enterrar la estructura
para mejorar la transmisión de fuerzas.
 Principios Generales de Diseño
▪ El diseño debe priorizar simetría, regularidad y
distribución uniforme, evitando combinaciones
inadecuadas de sistemas de cimentación.
Cimentaciones
▪ La elección de la cimentación debe seguir criterios
similares a la elección de la forma de la
superestructura.
 Acción de Conjunto en la Cimentación
▪ La cimentación debe tener una acción conjunta
para limitar desplazamientos diferenciales
horizontales y verticales.
Cimentaciones
▪ Unir zapatas mediante vigas para resistir al menos
el 10% de la carga vertical de columnas
adyacentes.
 Acción de Conjunto en la Cimentación
❖Zapata aislada con trabe de liga

Cimentaciones
 Acción de Conjunto en la Cimentación
❖Mecanismos para resistir cargas laterales
importantes en cimentaciones piloteadas

Cimentaciones
 Cimentaciones Profundas
▪ Las cimentaciones profundas distribuyen fuerzas
sísmicas y previenen desplazamientos
diferenciales.
▪ Los pilotes inclinados pueden ser efectivos, pero es
Cimentaciones
necesario considerar las fuerzas inducidas y su
distribución.
 Cimentaciones Profundas
❖Tipos de losa de cimentación

Cimentaciones
 Mecanismos para resistir cargas laterales importantes
en cimentaciones piloteadas
▪ Para transmitir las fuerzas cortantes se cuenta en
este caso también con las presiones pasivas del
suelo en las partes laterales del cajón.
▪ Se deben tomar medidas para garantizar la
Cimentaciones adecuada compactación del suelo y el diseño
resistente de los muros.
 Mecanismos para resistir cargas laterales importantes
en cimentaciones piloteadas
▪ En casos de dimensiones grandes, se pueden
necesitar muros interiores, además de los
periféricos.
▪ El empleo de pilotes inclinados es eficaz para
Cimentaciones resistir fuerzas laterales sísmicas, pero puede
concentrar cargas en algunos, afectando a los
verticales.
 Diseño de Pilotes
▪ Los pilotes deben resistir cargas axiales, momentos
flexionantes y fuerzas cortantes.
▪ Se recomienda un refuerzo longitudinal mínimo y
confinamiento en las cabezas de los pilotes.
❖Deformación de pilotes por efecto de la carga
lateral
Cimentaciones
 Consideraciones Finales
▪ Las rotaciones en la base de columnas y muros pueden
alterar la distribución de fuerzas en la estructura.
▪ Movimientos en la base de muros con contravientos
generan altos momentos de volteo.
▪ Un apoyo rígido es crucial para evitar rotaciones y
mantener la eficiencia de la estructura.

Cimentaciones ❖Esquema de cimentación de muros de rigidez

 MAESTRÍA EN
ESTRUCTURAS CIVILES
SISMORRESISTENTES
INTRODUCCIÓN A LA INGENIERÍA
SISMORRESISTENTE
Ing. Guillermo Muñoz Villa, M.Sc.
 Singularidades en el Diseño Sismorresistente
▪ Requiere enfoques distintos a los utilizados para
cargas gravitatorias o fuerzas del viento.
▪ Los códigos de diseño estructural se centran en
Aspectos niveles de protección, priorizando la vida humana.

generales del ▪ Los objetivos de diseño pueden ser:

diseño ❖Para sismos de intensidad reducida: sin daños.
sismorresistente ❖Para sismos de intensidad moderada: daño
limitado en los componentes estructurales.
❖Para sismos severos (sismo de diseño):
prevención del colapso, si bien se aceptan daños
en componentes estructurales, no estructurales y
contenidos.
 Diseño por Desempeño y Respuesta Inelástica

▪ Estructuras sismorresistentes diseñadas para

Aspectos responder en rango inelástico.
generales del ▪ Uso del factor de modificación de respuesta, R, para
diseño transformar el espectro de diseño elástico en
sismorresistente inelástico.

▪ Importancia de desarrollar ductilidad y disipar

energía durante un terremoto severo.
 Avances y tipos de Métodos de Diseño

▪ La mejora de los métodos de diseño ha optimizado la

estimación de la demanda sísmica y la verificación de
componentes estructurales.

▪ Según el criterio para definir la demanda sísmica los

métodos de diseño sismorresistente:
MÉTODOS DE ❖Diseño basado en fuerzas:
DISEÑO Criterio más antiguo y ampliamente utilizado.
SISMORRESISTENTE
Utiliza un espectro de aceleraciones para definir la
demanda sísmica.

Determina resistencias a través del análisis

estructural y verifica desplazamientos laterales
para limitar el daño.
 Avances y tipos de Métodos de Diseño
❖Diseño basado en desplazamientos:
La demanda sísmica se define a partir de un
espectro de desplazamientos, permitiendo
establecer condiciones límites.

MÉTODOS DE ❖Diseño basado en energía:

DISEÑO La demanda se define a partir de espectros de
SISMORRESISTENTE energía.

Métodos complementarios:
❖Diseño por capacidad
❖Diseño basado en desempeño
 Conceptos básicos: rigidez, resistencia, ductilidad y
disipación de energía
▪ Parámetros fundamentales:
❖La evaluación de la rigidez.
❖Resistencia y ductilidad en distintos niveles,
desde material hasta el sistema estructural
completo.
MÉTODOS DE
DISEÑO
SISMORRESISTENTE
 Resistencia Estructural

Tipos de Resistencia:
❖Resistencia Nominal se obtiene por métodos
racionales.

MÉTODOS DE ❖Resistencia de Diseño es reducida por el factor de

DISEÑO resistencia Φ<1.0.
SISMORRESISTENTE ❖Resistencia Esperada considera sobrerresistencia
y dimensiones reales.

❖Resistencia Requerida, esfuerzo interno obtenido

mediante análisis estructural con combinaciones
de carga.
 Criterios de Rigidez en Sistemas No Lineales

Para definir la rigidez lateral de la estructura:

MÉTODOS DE
DISEÑO
SISMORRESISTENTE ❖Rigidez inicial: Determinada por el estado inicial de la
estructura.

❖Rigidez tangente: Pendiente de la curva de respuesta

en un punto.

❖Rigidez secante: Correspondiente a la recta secante

entre el punto inicial y uno determinado.
 Concepto de Energía Disipada

Sistema lineal y elástico: Absorbe y libera energía sin

deformaciones plásticas.

MÉTODOS DE
DISEÑO
SISMORRESISTENTE
 Concepto de Energía Disipada

Sistema inelástico: Deformaciones plásticas,

desplazamiento permanente y energía disipada.

MÉTODOS DE
DISEÑO
SISMORRESISTENTE
 Relación entre Ductilidad y Energía Disipada
▪ Ejemplos de sistemas estructurales con igual
ductilidad y diferente capacidad de disipación de
energía.

MÉTODOS DE
DISEÑO
SISMORRESISTENTE
 Fundamentos del Diseño por Capacidad
▪ El diseño por capacidad tiene como objetivo
alcanzar una respuesta dúctil en las
DISEÑO POR estructuras de hormigón armado.
CAPACIDAD ▪ Se fundamenta en la jerarquía de resistencia de los
componentes estructurales para prevenir fallas
frágiles y permitir deformaciones plásticas
controladas.
 Zonas Críticas y Rótulas Plásticas

▪ Se eligen "rótulas plásticas" en zonas críticas para

permitir deformaciones plásticas controladas en el
DISEÑO POR diseño estructural.
CAPACIDAD
▪ El enfoque del diseño radica en disipar energía de
manera dúctil y estable en estas zonas críticas para
prevenir mecanismos de falla.
 Aspectos básicos y fundamentales

▪ Selección de un mecanismo de deformación

plástica para todo el sistema estructural.

▪ Detallado adecuado de los componentes

DISEÑO POR inelásticos.
CAPACIDAD
▪ Diseño de los restantes componentes para resistir
la acción sísmica en rango elástico, considerando la
probable sobrerresistencia de los mecanismos
dúctiles.
 ▪ El concepto del diseño por capacidad puede
expresarse en forma simple a través de la analogía
de la cadena.
▪ las zonas dúctiles pueden deformarse no solo por la
acción del momento flector, sino también por efecto
del corte o de la carga axial, dependiendo del tipo
DISEÑO POR de estructura que se considera.
CAPACIDAD
 ▪ Las partes componentes de la estructura se
agrupan en dos tipos:

❖Se clasifican en zonas dúctiles (controladas por

deformación) y componentes frágiles
DISEÑO POR
(controlados por fuerza).
CAPACIDAD
❖Los componentes frágiles se diseñan
considerando la resistencia probable de los
componentes dúctiles.
 Ejemplo Práctico - Estructura de Acero

▪ Ilustración de una estructura simple de acero.

▪ Las columnas son miembros dúctiles, diseñadas
para formar rótulas plásticas.

▪ Las conexiones deben resistir la acción sísmica en

rango elástico, considerando la sobrerresistencia
DISEÑO POR probable.
CAPACIDAD
 Origen del Diseño Basado en Desempeño
▪ En 1995, se presentó el documento "Performance-
based seismic engineering of buildings" conocido
como VISION 2000.
▪ Considera distintos tipos de terremotos en base a
consideraciones probabilísticas:
❖Sismo frecuente: 50% de probabilidad de
excedencia en 30 años, periodo de retorno TR= 43
DISEÑO BASADO años.
EN DESEMPEÑO
❖Sismo ocasional: 50% de probabilidad de
excedencia en 50 años, periodo de retorno TR= 72
años.
❖Sismo raro: 10% de probabilidad de excedencia en
50 años, periodo de retorno TR= 475 años.
❖Sismo muy raro: 10% de probabilidad de
excedencia en 100 años, periodo de retorno TR=
950 años.
 Origen del Diseño Basado en Desempeño
▪ Se definen cuatro objetivos de desempeño o
prestación:
❖Totalmente operativo (TO): la construcción se
mantiene en servicio continuo.
❖Operativo (O): Daño ligero. La mayoría de las
actividades y servicios pueden reanudarse luego del
terremoto. Fisuración o fluencia menor en algunos
DISEÑO BASADO elementos estructurales.
EN DESEMPEÑO
❖Seguridad de vidas (SV): daño moderado. La
estructura permanece estable, pero con reducción
en la resistencia y rigidez. El edificio puede quedar
fuera de servicio y ser evacuado. La reparación es
posible, pero el costo puede ser elevado.
❖Prevención de colapso: Daño severo, pero se evita
el colapso. Los elementos no-estructurales pueden
caer o fallar.
 Relación entre Amenaza Sísmica y Desempeño

▪ Relación entre amenaza sísmica y niveles de

desempeño, según VISION 2000 (SEAOC, 1995).TO:
totalmente operativo, O: Operativo, SV: seguridad de
vidas y PC: prevención de colapso.

DISEÑO BASADO
EN DESEMPEÑO
 Relación entre Amenaza Sísmica y Desempeño

▪ Relación entre amenaza sísmica y niveles de

desempeño, según FEMA 350. O: Operativo, OI:
Ocu pación inmediata, SV: seguridad de vidas y CC:
casi colapso.

DISEÑO BASADO
EN DESEMPEÑO
 ▪ Relación entre niveles de desempeño y distorsión de
piso (Biddah y Heidebrecht, 1998).

DISEÑO BASADO
EN DESEMPEÑO
 Respuesta estructural y definición de los niveles de
desempeño o prestación.

DISEÑO BASADO
EN DESEMPEÑO
 Etapas del procedimiento de diseño sismorresistente.

PROCEDIMIENTO
GENERAL PARA EL
DISEÑO
SISMORRESISTENTE
SEGÚN
NORMATIVA
ASCE/SEI 7
 Método de Fuerzas Estáticas Equivalentes

▪ Surge como respuesta inicial al problema dinámico,

aplicado aún en estructuras simples.

DEFINICIÓN DE LA ▪ Reemplaza el efecto vibratorio del sismo con

ACCIÓN SÍSMICA fuerzas laterales.
PARA DISEÑO ▪ El corte basal sísmico se determina mediante un
coeficiente sísmico multiplicado por el peso total,
incluyendo sobrecargas.
 Aspectos Fundamentales

▪ Se consideran cuatro aspectos clave para

cuantificar la acción sísmica:
DEFINICIÓN DE LA ❖Sismicidad del lugar
ACCIÓN SÍSMICA ❖Características del suelo
PARA DISEÑO
❖Destino de la construcción
❖Características estructurales.
 Métodos de Diseño Basados en Fuerza y
Desplazamiento

▪ La acción sísmica tradicionalmente se ha definido

mediante aceleraciones, dando lugar a los
DEFINICIÓN DE LA "métodos de diseño basados en fuerza".
ACCIÓN SÍSMICA
▪ Una nueva propuesta considera desplazamientos
PARA DISEÑO
laterales como la variable principal, dando origen a
los "métodos de diseño basados en
desplazamiento".
 Espectros de respuesta

▪ Los espectros de respuesta representan la respuesta

máxima de una estructura ante una acción dinámica.

▪ Espectro elástico de respuesta, en términos de

aceleración, correspondiente al terremoto de Turquía,
17/8/1999, registro YPT.
DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Espectros de respuesta Elástica

▪ Dentro de los espectros, el espectro de respuesta

elástica juega un papel crucial.
DEFINICIÓN DE LA
▪ El espectro representa el máximo de un parámetro
ACCIÓN SÍSMICA
de respuesta para osciladores simples de un grado
PARA DISEÑO
de libertad, considerando un periodo de vibración y
un amortiguamiento relativos específicos.
 Espectros de Diseño Sísmico

▪ Los espectros de diseño se utilizan en lugar de los

espectros de respuesta para el diseño sísmico.
DEFINICIÓN DE LA
ACCIÓN SÍSMICA ▪ Dos características principales:
PARA DISEÑO ❖Consideran la peligrosidad sísmica de una zona.
❖Son curvas suavizadas para evitar variaciones
bruscas.
 Parámetros del Terremoto Máximo Considerado (MCE)

▪ MCE no representa el máximo terremoto posible, sino

el máximo nivel de sacudimiento razonable para el
diseño.

▪ Se determina asumiendo una probabilidad de

DEFINICIÓN DE LA excedencia del 2% en 50 años.
ACCIÓN SÍSMICA
PARA DISEÑO ▪ Se caracteriza mediante tres parámetros principales:
❖La aceleración espectral para periodos cortos
(T=0.2s), SS.

❖La aceleración espectral para un periodo T=1.0s, S1.

❖El periodo de transición para periodos largos, TL
 Parámetros del Terremoto Máximo Considerado
(MCE)

▪ Espectro de diseño considerado por las

especificaciones ASCE/SEI 7-16.

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Espectro de diseño considerado por las
especificaciones NEC-15.

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Espectro de diseño considerado por las
especificaciones NEC-15.

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Parámetros del Terremoto Máximo Considerado
(MCE)

▪ Ejemplos de espectros de aceleración para diseño

según ASCE/SEI 7-16 y los espectros de
desplazamiento calculados a partir de los primeros.
DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Acción vertical del sismo - Importancia de la Acción
Vertical
DEFINICIÓN DE LA ▪ La acción sísmica vertical es esencial de
ACCIÓN SÍSMICA considerar debido a que el movimiento del suelo,
PARA DISEÑO causado por la propagación de las ondas sísmicas,
tiene una componente en la dirección vertical.
 Factor de modificación de respuesta R

▪ En el rango de periodos largos, el desplazamiento

máximo en rango no lineal es similar al
desplazamiento máximo del sistema elástico,
situación que se puede expresar como “criterio de
igual desplazamiento”.

DEFINICIÓN DE LA ❖Regla o concepto de igual desplazamiento entre un

ACCIÓN SÍSMICA sistema elástico y otro elasto-plástico.
PARA DISEÑO
 Factor de modificación de respuesta R

▪ Para el caso de estructuras con periodo de vibración

bajos se concluyó que, aproximadamente, la energía
en ambos sistemas era equivalente; este concepto
representa el “criterio o regla de igual energía”.
❖Regla o concepto de igual energía entre un sistema
DEFINICIÓN DE LA elástico y otro elasto-plástico.
ACCIÓN SÍSMICA
PARA DISEÑO
 Factor de modificación de respuesta R

▪ Para periodos intermedios, se identificó un

comportamiento complejo y se sugirieron
procedimientos simplificados, destacando las reglas
de igual desplazamiento e igual energía como criterios
influyentes en el diseño sismorresistente.

DEFINICIÓN DE LA ❖Factores de respuesta (o de reducción) propuesto

ACCIÓN SÍSMICA por Newmark y Hall.
PARA DISEÑO
 Factor de modificación de respuesta R

▪ Respuesta global del sistema, con indicación de los

factores R, Ωo y Cd.

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 ▪ La disipación de energía puede cuantificarse a través
del área de los ciclos de histéresis que desarrolla la
estructura a medida que se deforma en rango inelástico
bajo la acción sísmica.

▪ Ejemplos típicos de comportamiento histerético:

❖Caso de una estructura dúctil, que es capaz de
DEFINICIÓN DE LA mantener casi toda su rigidez y resistencia a pesar de
ACCIÓN SÍSMICA soportar grandes ciclos de deformación inelástica.
PARA DISEÑO
 ▪ Ejemplos típicos de comportamiento histerético:
❖ Caso de una estructura que experimenta una
significativa degradación de rigidez, lo que origina el
estrechamiento (pinching) de los ciclos de histéresis,
además de cierta degradación de resistencia.
DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Factor de amplificación de desplazamientos Cd

▪ Este factor desempeña un papel crucial en el diseño de

estructuras, permitiendo una aproximación más precisa
a los desplazamientos en rango no lineal.

▪ El factor Cd, permite realizar un análisis elástico,

evitando la complejidad del análisis no lineal directo.
DEFINICIÓN DE LA
ACCIÓN SÍSMICA ▪ Es crucial señalar que el análisis elástico solo no
PARA DISEÑO captura de manera adecuada los desplazamientos
laterales, ya que los valores obtenidos, representados
como ΔdE, son menores que los desplazamientos
reales en el rango inelástico.

▪ Por esta razón, los códigos de diseño incorporan un

factor de mayoración, como el Cd.
 Tabla de factores R, Ωo y Cd

▪ Los valores del factor de modificación de respuesta R,

del factor de sobrerresistencia Ωo y del factor de
amplificación de desplazamientos Cd, se encuentran
DEFINICIÓN DE LA tabulados en los respectivos códigos en función del tipo
ACCIÓN SÍSMICA y material de la estructura.
PARA DISEÑO ▪ La evaluación de dichos factores, particularmente de R,
se ha desarrollado a lo largo de varias décadas, de
modo que en la actualidad se dispone de información
confiable para los distintos tipos estructurales.
 Tabla de factores R, Ωo y Cd

▪ Valores de los factores R, Ωo y Cd para estructuras

de acero según ASCE/SEI 7-16.

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Tabla de factores R, Ωo y Cd

▪ Valores de los factores R, Ωo y Cd para estructuras

compuestas o mixtas de acero y hormigón según
ASCE/SEI 7-16

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Definición del factor R en el marco de la NEC

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Definición del factor R en el marco de la NEC

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Irregularidades y coeficientes de configuración estructural

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Irregularidades y coeficientes de configuración estructural

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 Acciones sísmicas para el diseño por capacidad

▪ Etapa reglamentaria del diseño sismorresistente y la

aplicación del diseño por capacidad.

DEFINICIÓN DE LA
ACCIÓN SÍSMICA
PARA DISEÑO
 ▪ Para los componentes frágiles o protegidos por capacidad,
la resistencia requerida se determina considerando dos
acciones sísmicas adicionales:

❖Acciones sísmicas con sobrerresistencia (Emh)

❖Se destaca la importancia de estas acciones para
componentes dúctiles.
DEFINICIÓN DE LA Emh = Ωo QE
ACCIÓN SÍSMICA
PARA DISEÑO Donde, QE representa el efecto de la acción sísmica
determinada a partir del espectro de diseño y reducida por el
factor R. El factor de Ωo se determina para los distintos tipos
estructurales como un valor promedio o aproximado para
condiciones usuales y no considera las características
particulares de la estructura analizada.
 ❖Acciones sísmicas limitadas por capacidad, Ecl
▪ Estas acciones se definen como las máximas
solicitaciones obtenidas de un análisis plástico
DEFINICIÓN DE LA racional, considerando los valores esperados de la
ACCIÓN SÍSMICA resistencia de los materiales.
PARA DISEÑO
▪ Permiten determinar valores más precisos de la
resistencia requerida de los componentes que
deben permanecer en rango elástico.
 Aspectos Vinculados al Desplazamiento Lateral

▪ Estabilidad estructural y daño.

DESPLAZAMIENTO ▪ Control de daño en elementos no estructurales.
LATERAL Y
▪ Confort de los usuarios de la construcción.
DISTORSIÓN DE
PISO En el caso sísmico, el confort se relaciona con la
construcción, no solo con el objetivo principal de
evitar pérdidas humanas.
 Parámetros de Análisis

▪ Desplazamientos o deflexiones laterales de piso

(Δ): medidos horizontalmente en entrepisos, techos
u otros puntos estructurales.

▪ Desplazamientos relativos de piso (story drift):

diferencia entre desplazamiento lateral en un nivel y
DESPLAZAMIENTO
el nivel inferior.
LATERAL Y
DISTORSIÓN DE ▪ Distorsiones de piso (story drift angle): igual al
PISO desplazamiento relativo dividido por la altura del
piso (θ).

En estructuras sísmicas, los desplazamientos

laterales esperados son mayores que los obtenidos
mediante análisis elástico debido al desarrollo de la
ductilidad.
 Deflexión lateral de la estructura y definición de la
distorsión de piso.

DESPLAZAMIENTO
LATERAL Y
DISTORSIÓN DE
PISO
 Control de Desplazamientos

▪ En procedimientos de diseño basados en fuerza, el

DESPLAZAMIENTO control de desplazamientos es una verificación
LATERAL Y adicional.
DISTORSIÓN DE
▪ Para estructuras flexibles, como pórticos no
PISO
arriostrados, la distorsión horizontal de piso (θi) se
considera como parámetro de control.
 Distorsión Horizontal de Piso

▪ θi se define como la diferencia entre los

DESPLAZAMIENTO
desplazamientos relativos de dos niveles
LATERAL Y
consecutivos, dividida por la altura entre ellos.
DISTORSIÓN DE
PISO ▪ Se utiliza como parámetro de control en estructuras
flexibles.
 Distorsión de Piso Total

▪ Se define a nivel global como la relación entre el

DESPLAZAMIENTO
desplazamiento total y la altura del edificio.
LATERAL Y
DISTORSIÓN DE ▪ Valores límites varían según el tipo de estructura, la
PISO categoría de ocupación, características de
componentes no estructurales, etc.
 Factor de redundancia

▪ La redundancia estructural es esencial para

comprender la capacidad de una estructura para
ESTADOS DE resistir eventos sísmicos.
CARGA Y ANÁLISIS ▪ La redundancia, se refiere al número de ecuaciones
ESTRUCTURAL necesarias para resolver un problema estructural,
además de las ecuaciones de equilibrio.
 Factor de redundancia - Relación con la
Configuración Estructural

▪ La redundancia está relacionada con la

configuración estructural y la resistencia ante
ESTADOS DE
posibles fallos de componentes.
CARGA Y ANÁLISIS
ESTRUCTURAL ▪ Un sistema con abundantes componentes
diseñados para resistir la acción sísmica tiene
menor probabilidad de fallo en comparación con
uno con pocos componentes.
 Factor de redundancia - Relación con otros Factores
en el Diseño Sismorresistente

▪ Se introduce el factor de redundancia (ρ) para

aumentar la acción sísmica en sistemas menos
redundantes, con valores de 1.0 y 1.3.
ESTADOS DE
CARGA Y ANÁLISIS ▪ La consideración del factor de redundancia implica
ESTRUCTURAL una reducción del factor de modificación de
respuesta R.

Tres aspectos principales que afectan la respuesta

ante la acción sísmica: ductilidad, sobrerresistencia y
redundancia estructural
 Sistemas de protección sísmica

▪ El desarrollo de la ductilidad implica la plastificación

localizada en ciertas zonas de la estructura y
eventualmente la ocurrencia de pandeo.
❖Imagen de la rótula plástica en el extremo de una
TÉCNICAS viga luego de la realización de un ensayo de
AVANZADAS DE laboratorio
DISEÑO
SISMORRESISTENTE
 Sistemas de protección sísmica

▪ Desde 1980, se da el desarrollo e implementación

de distintos dispositivos o sistemas innovadores
para controlar la acción sísmica, con los cuales es
TÉCNICAS posible evitar o reducir la necesidad de desarrollar
AVANZADAS DE deformaciones plásticas en la estructura.
DISEÑO
▪ Los sistemas para control de la vibración inducida
SISMORRESISTENTE
por el sismo (o por otras acciones como el viento)
se pueden agrupar en dos grandes categorías: (i)
sistemas de control pasivo y (ii) sistemas de control
activo, híbrido o semiactivo.
 Sistemas de protección sísmica

▪ Clasificación de los distintos sistemas de protección

sísmica

TÉCNICAS
AVANZADAS DE
DISEÑO
SISMORRESISTENTE ▪ El aislamiento sísmico busca desvincular la respuesta
dinámica de una estructura de la componente horizontal
del movimiento del terreno.

▪ Los disipadores de energía, mejoran la capacidad de

disipar la energía sísmica y protegen la estructura
principal.
 ▪ La técnica de aislamiento sísmico modifica la respuesta
dinámica de las estructuras al incorporar aisladores
flexibles para aumentar el periodo fundamental de
vibración y reducir la demanda sísmica en términos de
aceleraciones.

▪ La eficacia del aislamiento sísmico destaca en

TÉCNICAS estructuras con periodos fundamentales intermedios,
AVANZADAS DE pero su aplicación no es generalizada debido a su
DISEÑO mayor efectividad en la zona de aceleraciones máximas
SISMORRESISTENTE del espectro sísmico.
 ▪ El aumento del periodo fundamental en el aislamiento
sísmico puede conllevar a un incremento en la demanda
de desplazamientos laterales.

▪ Los aisladores sísmicos suelen incluir disipadores de

energía, ya sea en el mismo dispositivo o de manera
TÉCNICAS
separada.
AVANZADAS DE
DISEÑO
SISMORRESISTENTE
 ▪ Esquema de la distribución de costos por inversión
inicial, por reparación y pérdidas indirectas a lo largo de
la vida útil de una construcción.

TÉCNICAS
AVANZADAS DE
DISEÑO
SISMORRESISTENTE
 Disipadores de energía

▪ Dentro de los sistemas de protección sísmica, los

disipadores de energía son una opción crucial,
utilizada tanto en nuevas construcciones como en
la rehabilitación de obras existentes.
TÉCNICAS ▪ Clasificación de los sistemas pasivos de disipación
AVANZADAS DE de energía:
DISEÑO
SISMORRESISTENTE
 Aspectos Generales

▪ Actualmente, muchos edificios en zonas sísmicas no

cumplen con los estándares de diseño modernos, lo
que los hace vulnerables a terremotos.

▪ Pasos del proceso de rehabilitación, centrados en la

modificación positiva de propiedades estructurales.
REHABILITACIÓN
SÍSMICA DE
CONSTRUCCIONES
EXISTENTES
 Diferencia entre Rehabilitación y Reparación

▪ La "rehabilitación sísmica" es para construcciones

REHABILITACIÓN sin cumplir criterios modernos.
SÍSMICA DE
CONSTRUCCIONE ▪ La "reparación" aborda daños tras un sismo.
S EXISTENTES Aunque comparten aspectos, cada proceso tiene
particularidades.
 Factores a Considerar

▪ La rehabilitación de edificios se centra

principalmente en aspectos estructurales.

REHABILITACIÓN ▪ Es crucial considerar otros factores como:

SÍSMICA DE ❖Costos
CONSTRUCCIONE
❖Limitaciones funcionales y estéticas
S EXISTENTES
❖Procedimientos constructivos
❖Interrupciones en la ocupación del edificio e
interferencias con instalaciones.
 Estrategias de rehabilitación

Las estrategias abordan deficiencias estructurales.

Según FEMA 356 (2000h), se clasifican en:
REHABILITACIÓN ❖Modificación local de componentes estructurales:
SÍSMICA DE
CONSTRUCCIONE Ejemplos incluyen el uso de placas de acero
S EXISTENTES para el confinamiento de columnas o el uso de
materiales compuestos. Se busca mejorar
conexiones y resistencia sin afectar la
configuración global.
 Estrategias de rehabilitación
❖Refuerzo global de la estructura:
Se incrementa la resistencia del sistema
estructural, ya sea reforzando elementos
existentes o incorporando nuevos. La
REHABILITACIÓN
interacción adecuada entre ambos es crucial
SÍSMICA DE
para evitar problemas.
CONSTRUCCIONE
S EXISTENTES ❖Eliminación o reducción de irregularidades
existentes:

Estrategia efectiva cuando irregularidades

afectan la respuesta estructural. Puede
involucrar la incorporación de riostras de acero
o tabiques de hormigón armado.
 Estrategias de rehabilitación
❖Rigidización global de la estructura:
Aplicable cuando los desplazamientos laterales
excesivos comprometen la seguridad. Se
REHABILITACIÓN
modifica el sistema estructural incorporando
SÍSMICA DE
elementos que aumenten la rigidez lateral.
CONSTRUCCIONE
S EXISTENTES ❖Reducción de masas:
Reducir masas en ingeniería sísmica aligera
estructuras, disminuye fuerzas sísmicas y
refuerza la resistencia indirectamente mediante
reemplazos livianos.
 Estrategias de rehabilitación
❖Aislamiento Sísmico:
El aislamiento sísmico, mediante la
REHABILITACIÓN incorporación de aisladores en las bases,
SÍSMICA DE modifica las propiedades dinámicas, reduciendo
CONSTRUCCIONE la demanda de aceleración.
S EXISTENTES ❖Incorporación de Disipadores de Energía
Incorporar disipadores de energía es esencial;
estos dispositivos, al vincularse a la estructura,
aumentan la rigidez lateral y disipan energía.
