Practica #9

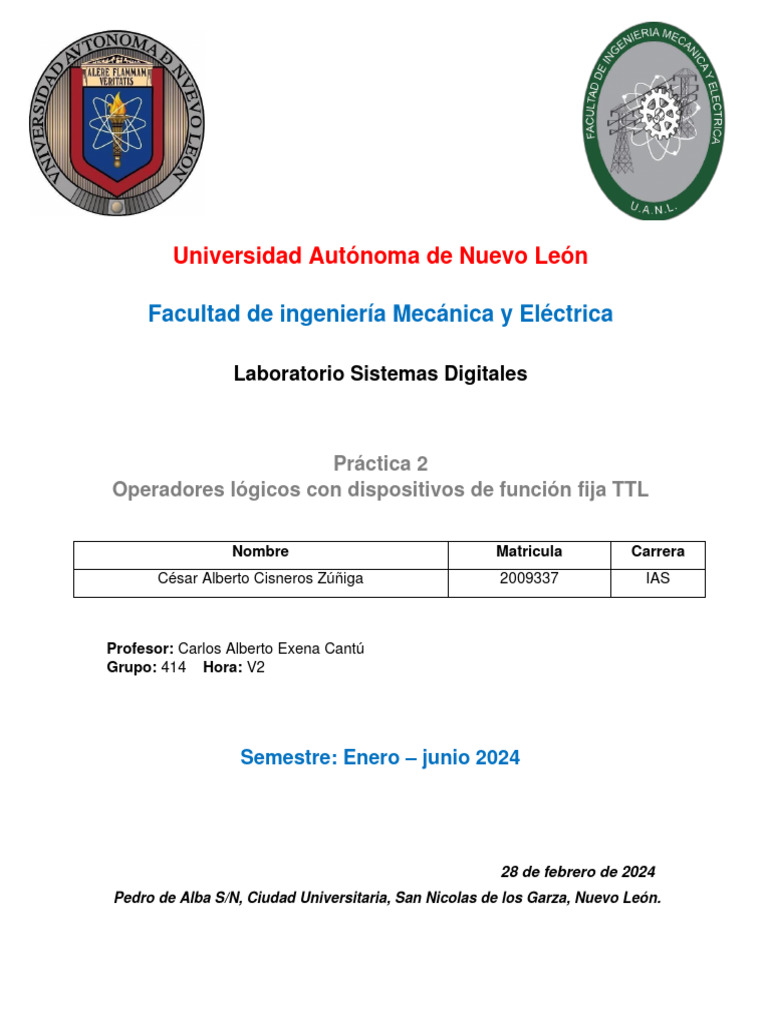

Universidad Autónoma de Nuevo León

Facultad de ingeniería Mecánica y Eléctrica

Laboratorio Sistemas Digitales

Práctica 2
Operadores lógicos con dispositivos de función fija TTL

Nombre Matricula Carrera

César Alberto Cisneros Zúñiga 2009337 IAS

Profesor: Carlos Alberto Exena Cantú

Grupo: 414 Hora: V2

Semestre: Enero – junio 2024

28 de febrero de 2024
Pedro de Alba S/N, Ciudad Universitaria, San Nicolas de los Garza, Nuevo León.
INDICE

Desarrollo………………………………………………………………………………….3
(Objetivos, elementos de competencia y materiales)

Actividad de aprendizaje………………………………………………………………4
(Tabla)

Capturas de circuitos……………………………………………………………………5
(And, Nand, Or, Nor, Exor)

Cuestionario………………………………………………………………………………7

Conclusión………………………………………………………………………………8

Enlace del video………………………………………………………………………….8

Referencias bibliográficas……………………………………………………………8
DESARROLLO

Objetivos particulares
Durante el desarrollo de esta práctica el estudiante asociará el símbolo, con la
expresión matemática y la tabla de verdad, de los operadores lógicos And, Or, Not,
Nand, Nor, Exor. Por medio de la obtención experimental de la tabla de verdad
mediante la conexión física de circuitos Integrados (Chips, dispositivos de función
fija), según los dibujos proporcionados, implementados en una tablilla de
conexiones.

Elementos de competencia
Identificar las terminales de entrada, salida y alimentación de voltaje, así como las
características principales de los circuitos utilizados consultado la hoja de datos
del fabricante.
Armar los circuitos partiendo de los dibujos proporcionados para cada operador
lógico, sobre la tablilla de conexiones (protoboard).
Comprobar la tabla de verdad de cada uno de los operadores lógicos del circuito
con la proporcionada en el instructivo, probando todas las combinaciones posibles.
Comunicar el procedimiento y los resultados obtenidos por medio de un reporte
escrito.

Material para utilizar

Tablilla de conexiones (Proto Board)
Circuitos Integrados (Chips) dispositivos de función fija TTL (transistor transistor
logic)
SN7400, SN7402, SN7404, SN7408, SN7432, SN7486, SN7414 o sus
equivalentes.
10 resistores de 330 Ω
Fuente de 5 V de corriente directa.
1 Dip switch de 4 o 8 interruptores o 2 micro Push Boton NA.
10 leds.
 ACTIVIDAD DE APRENDIZAJE

Coloque los valores obtenidos en la tabla de verdad para cada operador,

indicando con un uno encendido y con un cero apagado.

And Nand Or Nor Exor

AB SN7408 SN7400 SN7432 SN7402 SN7486

00 0 1 0 1 0

01 0 1 1 0 1

10 0 1 1 0 1

11 1 0 1 0 0

CAPTURAS DE CIRCUITOS

Circuito con operador And

Circuito con operador Nand

Circuito con operador Or

Circuito con operador Nor

Circuito con operador Exor

CUESTIONARIO

• ¿Quién desarrolló el Álgebra Booleana?

El álgebra booleana fue desarrollada por el matemático británico George Boole en
la década de 1850. Boole desarrolló este sistema algebraico para formalizar el
razonamiento lógico y la manipulación de proposiciones basadas en la lógica
binaria, donde las variables pueden tener solo dos valores: verdadero (1) o falso (0).

• ¿Qué valor lógico se considera cuando una entrada no está conectada? (pruebe con
el circuito Or 7432)
Cuando una entrada en un sistema lógico no está conectada, generalmente se
considera que tiene un valor "indefinido" o "desconocido". Esto significa que el
sistema no puede determinar si la entrada debería considerarse como verdadera o
falsa.

• ¿Mencione las dos Tecnologías de las familias lógicas más usadas para los circuitos
integrados digitales?
TTL (Transistor-Transistor Logic) y CMOS (Complementary Metal-Oxide-
Semiconductor).

• ¿Cuál es el significado de TTL?

TTL significa "Transistor-Transistor Logic", que es una tecnología de circuitos
integrados digitales. Esta tecnología utiliza transistores bipolares y resistencias
para implementar funciones lógicas en circuitos integrados.

• ¿Cuál es el significado de Vcc?

Vcc es una abreviatura que se refiere al voltaje de alimentación positiva en un
circuito electrónico. La letra "V" significa "voltaje", mientras que "cc" significa
"corriente continua" (en inglés, "direct current"), lo que implica que se trata de un
voltaje de alimentación constante y no fluctuante.

• ¿Cuál es el significado de Gnd?

"Gnd" o "Ground" se refiere al punto de referencia común de un circuito eléctrico.
Es el punto de voltaje de referencia al que se comparan otros voltajes en el circuito.
En muchos casos, este punto se conecta físicamente a la tierra terrestre para
proporcionar un nivel de voltaje estable y seguro.

• ¿Cuáles son los valores máximo y mínimo de voltaje de alimentación para que
funcione correctamente un circuito típico TTL? (consulte los datos en la hoja del
fabricante (www.ti.com) por lo menos dos circuitos diferentes por ejemplo SN7408 y
SN74LS86)
Valor máximo de voltaje de alimentación se sitúa alrededor de 5 voltios (V) y el valor
mínimo de voltaje de alimentación no debe caer por debajo de un cierto umbral.
Este umbral suele estar alrededor de 4.75 voltios (V).
CONCLUSION

En esta segunda practica aprendí que la importancia de los operadores lógicos,

que son herramientas fundamentales en la programación y en la lógica booleana
para realizar operaciones de comparación y control de flujo, también conocí sus
símbolos, tablas de verdad, sus expresiones matemáticas y como usarlos en
circuitos eléctricos en proteus

ENLACE DEL VIDEO

https://youtu.be/GzcxwXisrE8

REFERENCIAS BIBLIOGRAFICAS

https://virtual.cuautitlan.unam.mx/intar/sistdig/algebra-booleana/

http://codigoelectronica.com/blog/familias-logicas-de-circuitos-integrados

https://electrojoan.com/diferencia-entre-ttl-vs-cmos/

https://treinamento24.com/library/lecture/read/627614-cual-es-el-significado-
de-vcc-en-electronica
