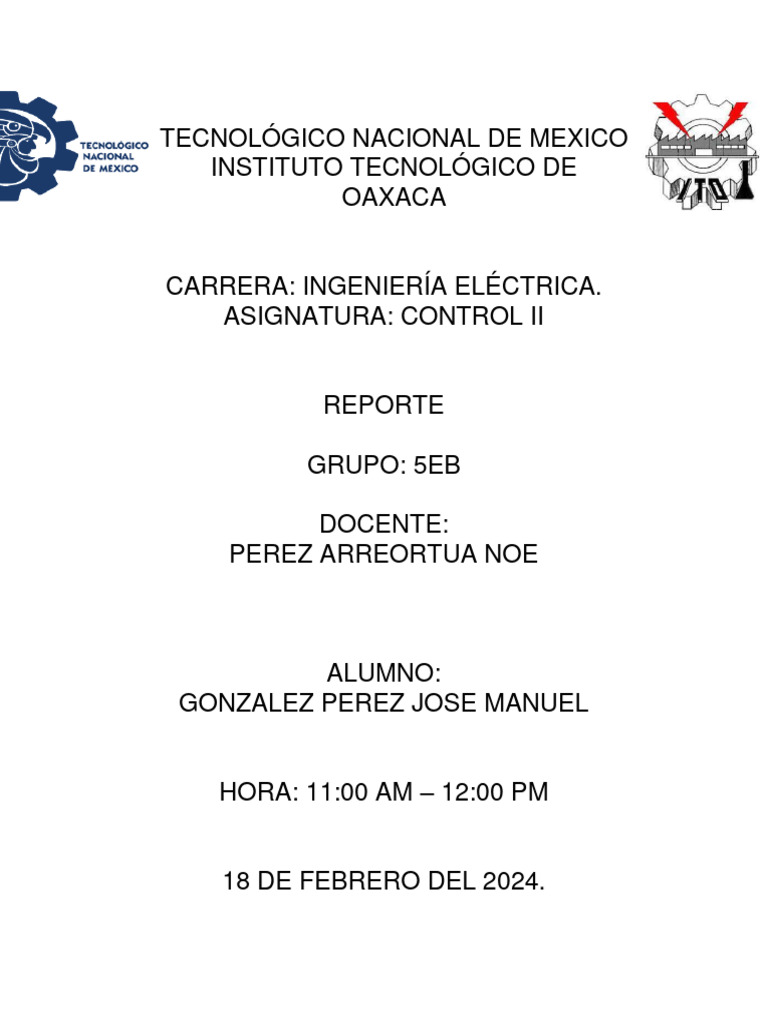

TECNOLÓGICO NACIONAL DE MEXICO

INSTITUTO TECNOLÓGICO DE
OAXACA

CARRERA: INGENIERÍA ELÉCTRICA.

ASIGNATURA: CONTROL II

REPORTE

GRUPO: 5EB

DOCENTE:
PEREZ ARREORTUA NOE

ALUMNO:
GONZALEZ PEREZ JOSE MANUEL

HORA: 11:00 AM – 12:00 PM

18 DE FEBRERO DEL 2024.

INTRODUCION.

Un filtro de Sallen Key o célula de Sallen Key es un tipo de filtro electrónico activo
particularmente valioso por su simplicidad. El circuito produce un filtro pasa bajo o
pasa alto de dos polos usando dos resistencias, dos condensadores y
un amplificador. Para obtener un filtro de orden mayor se pueden poner en cascada
varias etapas. Estos filtros son relativamente flexibles con la tolerancia de los
componentes, aunque para obtener un factor Q alto se requieren componentes de
valores extremos.

Dentro de los filtros de sallen key existen diversas configuraciones básicas como:

 Configuración pasa bajo

Para frecuencias muy altas los condensadores funcionarán como cortocircuitos, por
lo tanto el terminal positivo del amplificador operacional estará a tierra. Al tener
realimentación POSITIVA, el terminal negativo, y por tanto la salida, tendrán la
misma tensión que el terminal positivo. Por el contrario, a bajas frecuencias o
tensión continua, los condensadores serán como un circuito abierto, por tanto las
dos resistencias estarán en serie y, al no circular corriente por ellas, la tensión de
entrada también estará presente en el terminal positivo del operacional y a su salida.

 Configuración pasa alto

Se puede hacer un análisis similar al anterior estudiando los casos de alta y baja
frecuencia. En este caso en muy alta frecuencia la entrada estará cortocircuitada
con el terminal positivo del amplificador operacional. A muy baja frecuencia el
terminal positivo solo tendrá conectada una resistencia, por la que no circula
corriente, y la tensión en este terminal y también en la salida será cero.
Desarrollo.

En nuestro caso la configuración que trabajamos con el circuito de sallen key fue un
pasa bajas de segundo orden esto continuando con el trabajo del profesor Noé
Perez Arreortua visto y culminado en el 5 semestre de la carrera de ingeniería
eléctrica en la materia de control I, elaboramos previamente dicho circuito por medio
de un programa computarizado (KidCad), a su vez que también simulamos este
mismo haciendo uso de LTSpice, y posteriormente calculamos la curva o las
oscilaciones por medio de OCTAVE, teniendo todo esto en cuenta lo que se nos
pide es simular dicho pasabajas en sallen key haciendo uso de las gráficas de
BODE, dicha técnica se ha visto en clase con ejemplos, haciendo uso de programas
de simulación, incluso manualmente, ahora pues procedimos a utilizar el filtro
mostrado a continuación.

Este circuito cuenta con la configuración de un filtro pasa bajas de segundo orden,
resistencias, capacitancias e incluso un amplificador operacional como o es el
LM741 alimentado por 2 fuentes de energía con 12V.
Posteriormente a este paso continuamos a simular para obtener la grafica de
ganancia y la grafica de fase, para eso lo que se muestra a continuación sera la
forma de ingresar los datos en el programa de simulación.

Completando esto ahora obtenemos dichas gráficas.

Conclusión.

Es muy importante el poder simular en un programa de computadora todo aquello

que desconocemos pues esto facilita todo en la vida, como se elaboró anteriormente
ahora sabemos el comportamiento de dicho filtro y por ende comprenderemos como
funciona y como configurarlo.
