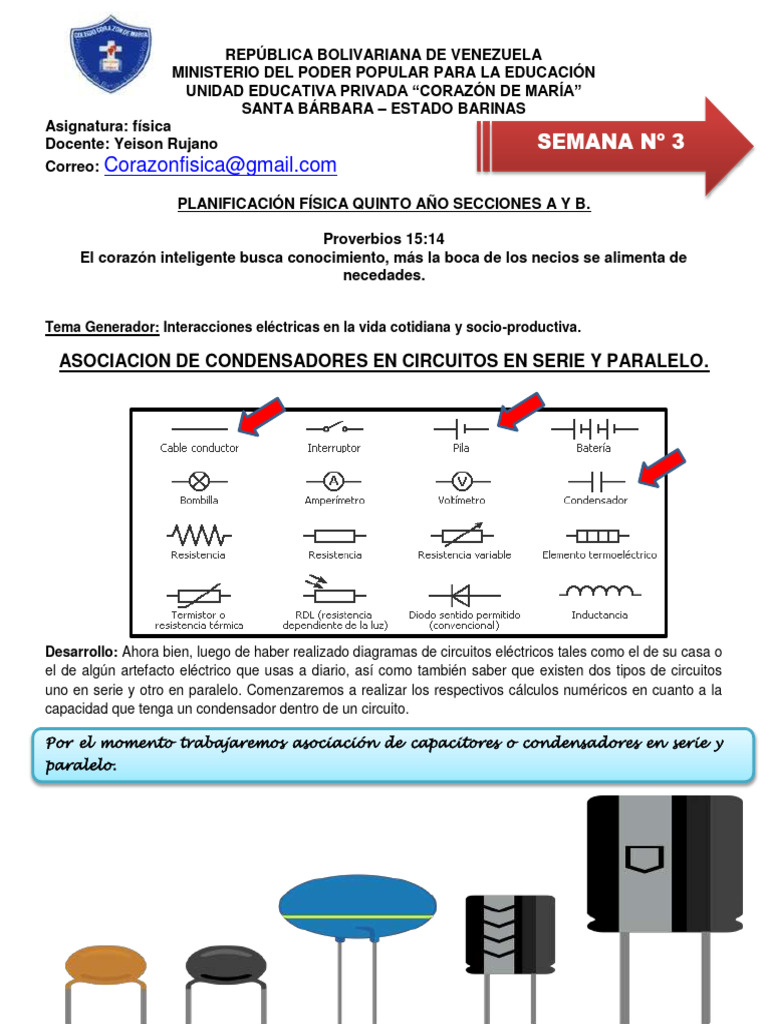

REPÚBLICA BOLIVARIANA DE VENEZUELA

MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN


UNIDAD EDUCATIVA PRIVADA “CORAZÓN DE MARÍA”
SANTA BÁRBARA – ESTADO BARINAS
Asignatura: física
Docente: Yeison Rujano SEMANA Nº 3
Correo: Corazonfisica@gmail.com

PLANIFICACIÓN FÍSICA QUINTO AÑO SECCIONES A Y B.

Proverbios 15:14
El corazón inteligente busca conocimiento, más la boca de los necios se alimenta de
necedades.

Tema Generador: Interacciones eléctricas en la vida cotidiana y socio-productiva.

ASOCIACION DE CONDENSADORES EN CIRCUITOS EN SERIE Y PARALELO.

Desarrollo: Ahora bien, luego de haber realizado diagramas de circuitos eléctricos tales como el de su casa o
el de algún artefacto eléctrico que usas a diario, así como también saber que existen dos tipos de circuitos
uno en serie y otro en paralelo. Comenzaremos a realizar los respectivos cálculos numéricos en cuanto a la
capacidad que tenga un condensador dentro de un circuito.

Por el momento trabajaremos asociación de capacitores o condensadores en serie y


paralelo.
CONCEPTUALIZACION

Asociación de condensadores

Al igual que las resistencias o los generadores eléctricos, los condensadores eléctricos de un circuito
generalmente pueden asociarse de tal forma que pueden ser sustituidos por un único condensador cuyo
funcionamiento es equivalente al producido por todos ellos. Este condensador recibe el nombre de
condensador equivalente o resultante. Principalmente los condensadores se pueden asociar en serie, paralelo
o una combinación de ambas llamadas mixta.

Se denomina condensador equivalente al condensador resultante que se obtiene al asociar un


conjunto de ellos. En otras palabras la unión de dos o más condensadores para formar un solo condensador
llamado equivalente.

ASOCIACIÓN DE CONDENSADORES EN SERIE

Dos o más condensadores se dice que están en serie cuando cada una de ellos se sitúa a
continuación del anterior a lo largo del hilo conductor (cable) de un circuito.

Aquí ya están unidos los tres condensadores

Se unen o se suman el condensador 1, 2, y 3 como resultado


tenemos un condensador equivalente

Ecuación para hallar el condensador equivalente en SERIE:


ASOCIACIÓN DE CONDENSADORES EN PARALELO

Cuando dos o más condensadores se encuentran en paralelo, comparten sus extremos tal y como se
muestra en la siguiente figura:
Se unen o se suman el condensador 1, 2, y 3 como resultado
tenemos un condensador equivalente

EJEMPLOS RESUELTOS

Problema 1.- Encuentre la capacitancia equivalente de la combinación de condensadores que se


muestran en el siguiente circuito.

µF significa micro Faradio


Solución:
En la imagen observamos 5 capacitores o condensadores que están conectados tanto en serie como
en paralelo. Para que podamos encontrar la capacitancia equivalente debemos aprender que los
capacitores que están seguidos uno de otro están en serie, tal como el capacitor de 7μF y el 6μF, por
lo que lo podemos sumar.

a) Sumando capacitores en serie de 7μF y de 6μF


Si los capacitores están en serie, se suman de la siguiente forma:

Es decir:

Invirtiendo la igualdad: seria aplicar el inverso para pasar C7,6 hacia arriba, dividimos 1 entre 0,3µF
y la división da:

b) Sumando capacitores en paralelo de 2μF , 10μF y 3.33μF


Después de haber sumado en serie, obtenemos tres capacitores en serie, y para sumar en serie es
muy fácil. Solamente sumamos:

Es decir que la suma de los tres capacitores en paralelo es de 15.33μF


c) Sumando capacitores en serie de 15.33μF y 9μF
Finalmente nos quedan sumar dos resistencias en serie, una de 15.33μF y de 9μF. Para ello
aplicamos la suma de capacitores en serie:

Es decir:

Invirtiendo la igualdad:

Es decir que la capacitancia final es de 5.68μF

Capacitancia equivalente / Resultado final

Problema 2.- Tres capacitores de 4, 5 y 8 pF se conectan en serie a una batería de 45 V. Calcular,


a) La capacitancia equivalente, b) La carga depositada en cada capacitor, c) La diferencia de
potencial en cada capacitor.

Solución:
El problema y el diagrama nos describen a tres capacitores conectados en serie, para poder
encontrar cada inciso, vamos a utilizar las fórmulas que hemos visto hasta este momento.
a) Calcular la capacitancia equivalente o total
Aplicamos la fórmula que vimos anteriormente, para sumar condensadores o capacitores en serie.

Sustituyendo los valores de los capacitores:

Recordar que el pico-farad pF = x 10^(-12)

Invirtiendo la igualdad:

Qué también la podemos reescribir de esta forma:

Resolviendo la división, obtenemos:

Por lo que la capacitancia equivalente es de 1.74pF

b) Encontrar la carga depositada en cada capacitor o condensador


Para que podamos encontrar la carga depositada en cada capacitor, debemos entender primero que
se trata de una conexión en serie, por lo tanto la carga depositada en cada capacitor es la misma.
Así que solamente aplicamos la fórmula de la capacitancia.

Despejando a “Q”

Sustituyendo el valor de la carga equivalente y de la diferencia de potencial, esto nos queda:

Por lo que obtenemos un total de carga de 78.3×10^(-12) Coulombs.


c) Obtener la diferencia de potencial en cada capacitor
En una conexión en serie, la diferencia de potencial de cada capacitor se calcula de manera
individual, entonces aplicamos, la fórmula de la capacitancia, pero despejando a la diferencia de
potencial.

Aplicamos la fórmula para el primer capacitor o condensador:

Obtenemos una diferencia de potencial de 19.5 Volts


Ahora hacemos lo mismo para el segundo capacitor:

Obtenemos una diferencia de potencial de 15.7 Volts


Y hacemos también lo mismo para el tercer capacitor

Y obtenemos una diferencia de potencial de 9.8 Volts


El voltaje total suministrado “V” es igual a la suma individual, es decir:

Que es el valor de la fuente de 45 Volts.

Recomendación: repasar conceptos ya antes visto referente a tipos de circuitos elementos y


simbología presente en los circuitos, así como también las equivalencias de sub múltiplos como micro, nano,
pico.

Como cada casa es una escuela desde allí deberás de comprender, leer, preguntar e investigar.

Con ayuda de quién???? Preguntas a mama, papa, hermanos, familia, libros de física de quinto año, como
también, libros de ciencia naturales donde expliquen el tema (LEER LA GUIA PEDAGOGICA Y DISCUTIRLA
EN COLECTIVO)
Por último el gran internet google, youtube, créanme que la internet es un océano completo de
información Todo aparece allí ¡si sabes buscar! PIDE AYUDA

Actividad evaluadora:
Resolución de problemas en circuitos eléctricos.

1. De acuerdo a la conexión mostrada en el diagrama, calcular: a) La capacitancia


equivalente, b) La diferencia de potencial de cada condensador, c) La carga
depositada en cada condensador, d) La carga total almacenada por los
condensadores.

2. Hallar la capacidad equivalente y la carga acumulada por cada condensador


del siguiente circuito.

V = 30V
Leer la guía los dos problemas propuestos son similares a los explicados y
desarrollados en la presente guía, aquí se les facilita las ecuaciones necesarias para
dar respuestas a las interrogantes. De igual modo el docente enviará una explicación
en audio y video para aclarar dudas, pueden usar bibliografías de física de quinto año,
explicaciones y tutoriales en youtube, diversas guías desarrolladas que se consiguen
en la internet, discusiones grupales aprovechando los métodos tecnológicos de
comunicación.

¿Qué? Y ¿Cómo? Se evaluara la actividad, en esta oportunidad mediante la


resolución de ejercicios por parte de los estudiantes, donde el docente tomara en
consideración:

 Uso correcto de unidades


 Resultados correctos
 Procedimientos correctos
 Optima aplicación de las ecuaciones según sea el caso.

Entrega de actividad en la fecha correspondiente al cronograma. Por vía de


correo electrónico ya facilitado, fotos legibles ordenadas, nombres y apellidos,
sección.
