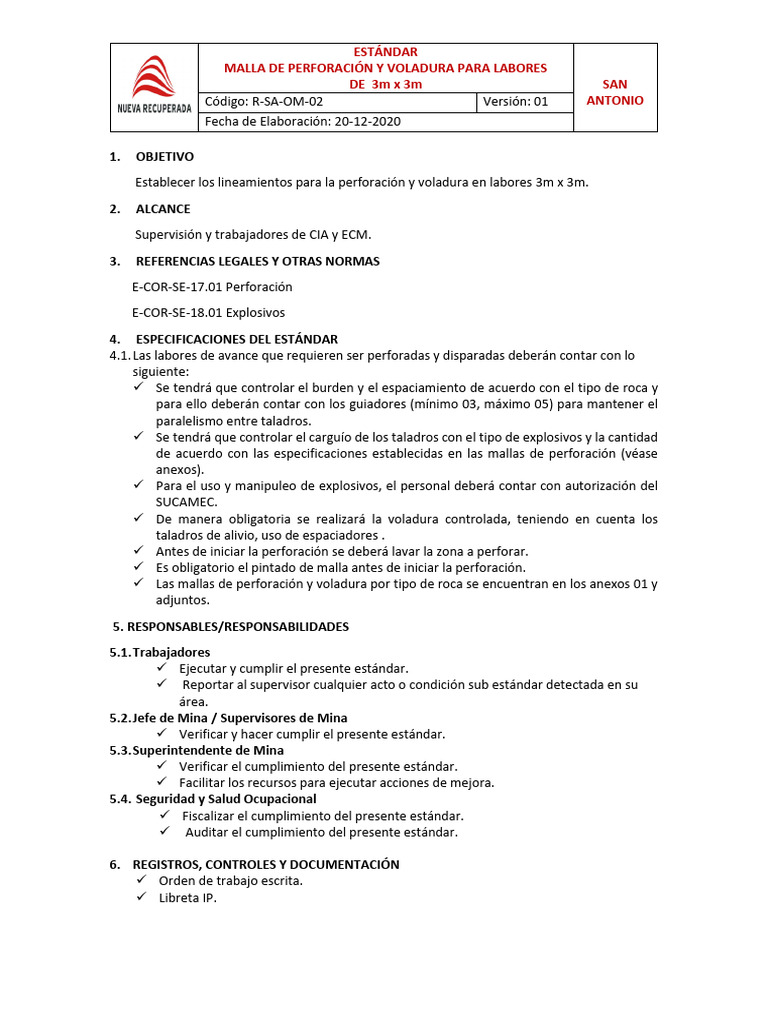

ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
1. OBJETIVO
Establecer los lineamientos para la perforación y voladura en labores 3m x 3m.
2. ALCANCE
Supervisión y trabajadores de CIA y ECM.
3. REFERENCIAS LEGALES Y OTRAS NORMAS
E-COR-SE-17.01 Perforación
E-COR-SE-18.01 Explosivos
4. ESPECIFICACIONES DEL ESTÁNDAR
4.1. Las labores de avance que requieren ser perforadas y disparadas deberán contar con lo
siguiente:
✓ Se tendrá que controlar el burden y el espaciamiento de acuerdo con el tipo de roca y
para ello deberán contar con los guiadores (mínimo 03, máximo 05) para mantener el
paralelismo entre taladros.
✓ Se tendrá que controlar el carguío de los taladros con el tipo de explosivos y la cantidad
de acuerdo con las especificaciones establecidas en las mallas de perforación (véase
anexos).
✓ Para el uso y manipuleo de explosivos, el personal deberá contar con autorización del
SUCAMEC.
✓ De manera obligatoria se realizará la voladura controlada, teniendo en cuenta los
taladros de alivio, uso de espaciadores .
✓ Antes de iniciar la perforación se deberá lavar la zona a perforar.
✓ Es obligatorio el pintado de malla antes de iniciar la perforación.
✓ Las mallas de perforación y voladura por tipo de roca se encuentran en los anexos 01 y
adjuntos.
5. RESPONSABLES/RESPONSABILIDADES
5.1. Trabajadores
✓ Ejecutar y cumplir el presente estándar.
✓ Reportar al supervisor cualquier acto o condición sub estándar detectada en su
área.
5.2. Jefe de Mina / Supervisores de Mina
✓ Verificar y hacer cumplir el presente estándar.
5.3. Superintendente de Mina
✓ Verificar el cumplimiento del presente estándar.
✓ Facilitar los recursos para ejecutar acciones de mejora.
5.4. Seguridad y Salud Ocupacional
✓ Fiscalizar el cumplimiento del presente estándar.
✓ Auditar el cumplimiento del presente estándar.
6. REGISTROS, CONTROLES Y DOCUMENTACIÓN
✓ Orden de trabajo escrita.
✓ Libreta IP.
ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
7. FRECUENCIA DE INSPECCIONES
✓ Diario.
8. EQUIPO DE TRABAJO
✓ Supervisores
✓ Trabajadores
9. REVISIÓN Y MEJORAMIENTO CONTINUO.
La revisión se realizará anualmente y/o cuando se generen cambios en las operaciones o en la
legislación vigente.
10. DEFINICIONES:
✓ Explosivos: Son compuestos químicos susceptibles de descomposición muy rápida
que generan instantáneamente gran volumen de gases a altas temperaturas y
presión ocasionando efectos destructivos.
✓ Burden: Es la distancia desde el eje del taladro a la cara libre perpendicular más
cercana.
✓ Espaciamiento: Es la distancia entre taladros de una misma fila que se disparan con
un mismo retardo o con retardos diferentes y mayores en la misma fila.
11. ANEXOS:
ANEXO- 01: Malla Estándar 3m x 3m de Voladura para Roca III
PREPARADO POR : REVISADO POR: REVISADO POR: APROBADO POR :
PRACTICANTE DEL ARE DE HECTOR CARI
OPERACIONES MINERA CESAR VIDALON CHOQUE SAMMY GARCIA GERENTE DE OPERACIONES
FECHA DE ELABORACIÓN: SUPERINTENDETE DE MINA JEFE DE AREA DE SEGURIDAD FECHA DE APROBACION:
20/12/2020 23/12/2020
ANEXO 01:
MALLA ESTÁNDAR DE PERFORACIÓN Y VOLADURA PARA FRENTE DE TIPO DE ROCA III
MAQUINA JUMBO
SECCION DE 3M X 3M LONGITUD DE PERFORACION: 6PIES
ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
DETALLE DEL ARRANQUE Y FACTOR DE CARGA III
PARÁMETROS TÉCNICO:
Sección m 3.0 x 3.0
Densidad de la roca gr/cm3 2.70
Longitud de taladro: pies 6.00
Densidad del Explosivo: gr/cm3 0.8
Diámetro del taladro: mm 45.00
Eficiencia de Perforacion m 1.70
N° de taladros cargados und 25
N° de taladros de alivio und 2
Cantidad de carga por metro kg 1.27
DISTRIBUCION DE CARGA
Taco Long. EXPLOSIVO X TALADRO EXPLOSIVO X UBICACIÓN
TOTAL
Emulex ANFO
ITEM N° TALADROS EXPLOSIVO
EMULEX 45 1 EMULEX 65 EMULEX 80 EMULEX 45 EMULEX 65 EMULEX 80
(Kg) (kg)
(kg.)
m m
1/4 X 12" 1 1/4 X 12" 1 1/4 X 12" 1 1/4 X 12" 1 1/4 X 12" 1 1/4 X 12"
Alivio 2 1.7 0.0 0 0 0 0 0 0.00 0.00 0.00 0.00
Arranque 4 0.3 1.4 0 0 0.5 0 0 2.00 0.50 6.36 6.86
1ra. Ayuda 4 0.5 1.2 0 0 0.5 0 0 2.00 0.50 5.34 5.84
2da. Ayuda 4 0.6 1.1 0 0 0.5 0 0 2.00 0.50 4.83 5.33
Hastial 4 0.9 0.8 0 0 0.5 0 0 2.00 0.50 3.31 3.81
Corona 5 1.0 0.7 0 0 0.5 0 0 2.50 0.70 3.50 4.20
Arrastre 4 0.4 1.3 0 0 4 0 0 16.00 4.30 5.85 10.15
TOTAL 27 0 0 26.50 7.00 30.00 36.20
TOTAL EMULEX (UND) 26.50
TOTAL ANFO (KG) 30.00
ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
DISTRIBUCION DE KG. DE EXPLOSIVO EN ROCA TIPO III
Arrastre 0.4 1.9
Corona 1.0 1.3
Hastial 0.9 1.4
2da. Ayuda 0.6 1.7
1ra. Ayuda 0.5 1.8
Arranque 0.3 2.0
Alivio 2.3 0.0
0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 2.4
Alivio Arranque 1ra. Ayuda 2da. Ayuda Hastial Corona Arrastre
Taco 2.3 0.3 0.5 0.6 0.9 1.0 0.4
Long. 0.0 2.0 1.8 1.7 1.4 1.3 1.9
ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
1. OBJETIVO
Establecer los lineamientos para la perforación y voladura en labores 3m x 3m .
2. ALCANCE
Supervisión y trabajadores de CIA y ECM.
3. REFERENCIAS LEGALES Y OTRAS NORMAS
E-COR-SE-17.01 Perforación
E-COR-SE-18.01 Explosivos
4. ESPECIFICACIONES DEL ESTÁNDAR
4.1. Las labores de avance que requieren ser perforadas y disparadas deberán contar con lo
siguiente:
✓ Se tendrá que controlar el burden y el espaciamiento de acuerdo con el tipo de roca y
para ello deberán contar con los guiadores (mínimo 03, máximo 05) para mantener el
paralelismo entre taladros.
✓ Se tendrá que controlar el carguío de los taladros con el tipo de explosivos y la cantidad
de acuerdo con las especificaciones establecidas en las mallas de perforación (véase
anexos).
✓ Para el uso y manipuleo de explosivos, el personal deberá contar con autorización del
SUCAMEC.
✓ De manera obligatoria se realizará la voladura controlada, teniendo en cuenta los
taladros de alivio, uso de espaciadores .
✓ Antes de iniciar la perforación se deberá lavar la zona a perforar.
✓ Es obligatorio el pintado de malla antes de iniciar la perforación.
✓ Las mallas de perforación y voladura por tipo de roca se encuentran en los anexos 01 y
adjuntos.
5. RESPONSABLES/RESPONSABILIDADES
5.1. Trabajadores
✓ Ejecutar y cumplir el presente estándar.
✓ Reportar al supervisor cualquier acto o condición sub estándar detectada en su
área.
5.2. Jefe de Mina / Supervisores de Mina
✓ Verificar y hacer cumplir el presente estándar.
5.3. Superintendente de Mina
✓ Verificar el cumplimiento del presente estándar.
✓ Facilitar los recursos para ejecutar acciones de mejora.
5.4. Seguridad y Salud Ocupacional
✓ Fiscalizar el cumplimiento del presente estándar.
✓ Auditar el cumplimiento del presente estándar.
6. REGISTROS, CONTROLES Y DOCUMENTACIÓN
✓ Orden de trabajo escrita.
✓ Libreta IP.
ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
7. FRECUENCIA DE INSPECCIONES
✓ Diario.
8. EQUIPO DE TRABAJO
✓ Supervisores
✓ Trabajadores
9. REVISIÓN Y MEJORAMIENTO CONTINUO.
La revisión se realizará anualmente y/o cuando se generen cambios en las operaciones o en la
legislación vigente.
10. DEFINICIONES:
✓ Explosivos: Son compuestos químicos susceptibles de descomposición muy rápida
que generan instantáneamente gran volumen de gases a altas temperaturas y
presión ocasionando efectos destructivos.
✓ Burden: Es la distancia desde el eje del taladro a la cara libre perpendicular más
cercana.
✓ Espaciamiento: Es la distancia entre taladros de una misma fila que se disparan con
un mismo retardo o con retardos diferentes y mayores en la misma fila.
11. ANEXOS:
ANEXO- 01: Malla Estándar 4m x 4mde Voladura para Roca III
PREPARADO POR: REVISADO POR: REVISADO POR: APROBADO POR:
PRACTICANTE DEL ARE DE HECTOR CARI
OPERACIONES MINERA CESAR VIDALON CHOQUE SAMMY GARCIA GERENTE DE OPERACIONES
FECHA DE ELABORACIÓN: SUPERINTENDETE DE MINA JEFE DE AREA DE SEGURIDAD FECHA DE APROBACION:
20/12/2020 23/12/2020
ANEXO 01:
MALLA ESTÁNDAR DE PERFORACIÓN Y VOLADURA PARA FRENTE DE TIPO DE ROCA III
MAQUINA JUMBO
SECCION DE 4 M X 4 M LONGITUD DE PERFORACION: 8 PÌES
ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
DETALLE DEL ARRANQUE Y FACTOR DE CARGA III
PARÁMETROS TÉCNICO:
Sección m 3.0 x 3.0
Densidad de la roca gr/cm3 2.70
Longitud de taladro: pies 8.00
Densidad del Explosivo: gr/cm3 0.8
Diámetro del taladro: mm 45.00
Eficiencia de Perforacion m 2.30
N° de taladros cargados und 25
N° de taladros de alivio und 2
Cantidad de carga por metro kg 1.27
DISTRIBUCION DE CARGA
Taco Long. EXPLOSIVO X TALADRO EXPLOSIVO X UBICACIÓN
TOTAL
Emulex ANFO
ITEM N° TALADROS EXPLOSIVO
EMULEX 45 1 EMULEX 65 EMULEX 80 EMULEX 45 EMULEX 65 EMULEX 80
(Kg) (kg)
(kg.)
m m
1/4 X 12" 1 1/4 X 12" 1 1/4 X 12" 1 1/4 X 12" 1 1/4 X 12" 1 1/4 X 12"
Alivio 2 2.3 0.0 0 0 0 0 0 0.00 0.00 0.00 0.00
Arranque 4 0.3 2.0 0 0 0.5 0 0 2.00 0.50 9.42 9.92
1ra. Ayuda 4 0.5 1.8 0 0 0.5 0 0 2.00 0.50 8.40 8.90
2da. Ayuda 4 0.6 1.7 0 0 0.5 0 0 2.00 0.50 7.89 8.39
Hastial 4 0.9 1.4 0 0 0.5 0 0 2.00 0.50 6.36 6.86
Corona 5 1.0 1.3 0 0 0.5 0 0 2.50 0.70 7.32 8.02
Arrastre 4 0.4 1.9 0 0 6 0 0 24.00 6.40 8.91 15.31
TOTAL 27 0 0 34.50 9.10 49.00 57.39
TOTAL EMULEX (UND) 34.50
TOTAL ANFO (KG) 49.00
ESTÁNDAR
MALLA DE PERFORACIÓN Y VOLADURA PARA LABORES
DE 3m x 3m SAN
Código: R-SA-OM-02 Versión: 01 ANTONIO
Fecha de Elaboración: 20-12-2020
DISTRIBUCIÓN DE KG DE EXPLOSIVO EN EL FRENTE
Arrastre 0.4 1.9
Corona 1.0 1.3
Hastial 0.9 1.4
2da. Ayuda 0.6 1.7
1ra. Ayuda 0.5 1.8
Arranque 0.3 2.0
Alivio 2.3 0.0
0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 2.4
Alivio Arranque 1ra. Ayuda 2da. Ayuda Hastial Corona Arrastre
Taco 2.3 0.3 0.5 0.6 0.9 1.0 0.4
Long. 0.0 2.0 1.8 1.7 1.4 1.3 1.9
