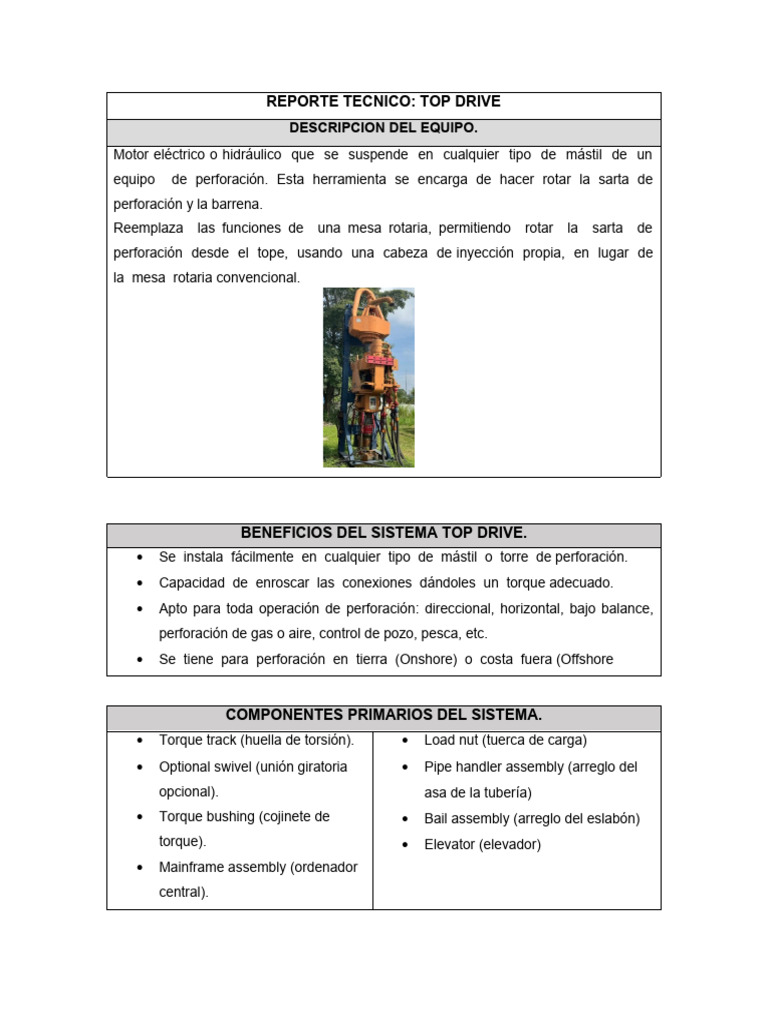

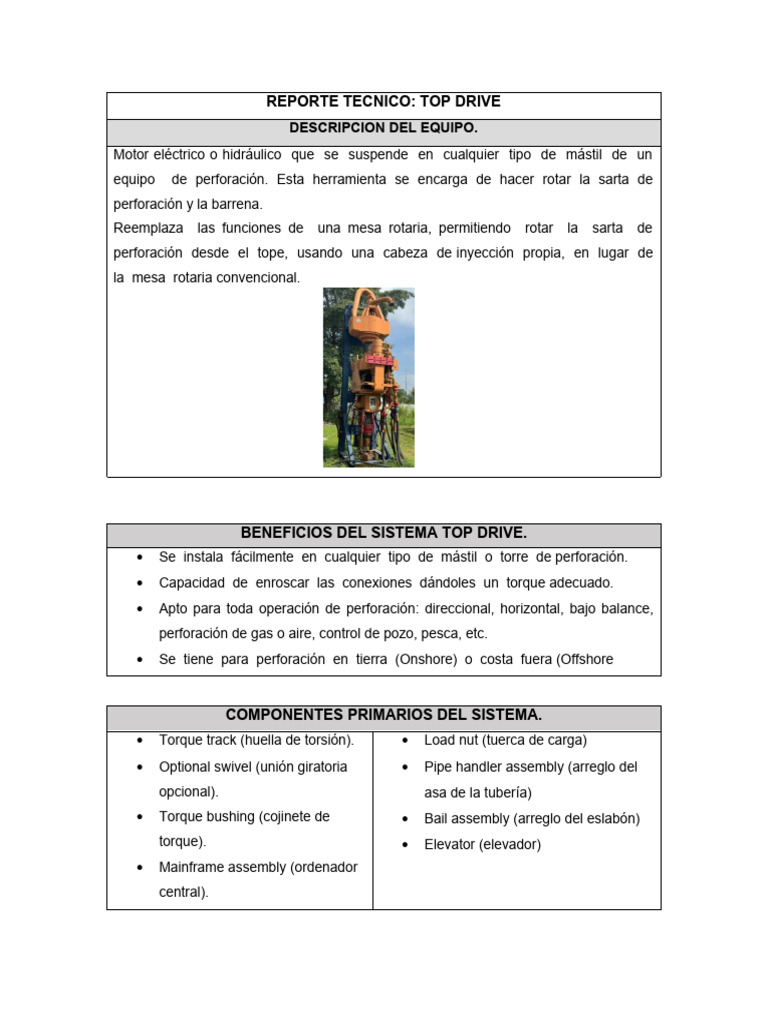

REPORTE TECNICO: TOP DRIVE

DESCRIPCION DEL EQUIPO.

Motor eléctrico o hidráulico que se suspende en cualquier tipo de mástil de un
equipo de perforación. Esta herramienta se encarga de hacer rotar la sarta de
perforación y la barrena.
Reemplaza las funciones de una mesa rotaria, permitiendo rotar la sarta de
perforación desde el tope, usando una cabeza de inyección propia, en lugar de
la mesa rotaria convencional.

BENEFICIOS DEL SISTEMA TOP DRIVE.

 Se instala fácilmente en cualquier tipo de mástil o torre de perforación.
 Capacidad de enroscar las conexiones dándoles un torque adecuado.
 Apto para toda operación de perforación: direccional, horizontal, bajo balance,
perforación de gas o aire, control de pozo, pesca, etc.
 Se tiene para perforación en tierra (Onshore) o costa fuera (Offshore

COMPONENTES PRIMARIOS DEL SISTEMA.

 Torque track (huella de torsión).
 Optional swivel (unión giratoria
opcional).
 Torque bushing (cojinete de
torque).
 Mainframe assembly (ordenador
central).
 Load nut (tuerca de carga)
 Pipe handler assembly (arreglo del
asa de la tubería)
 Bail assembly (arreglo del eslabón)
 Elevator (elevador)
 COMPONENTES SECUNDARIOS DEL SISTEMA
 Panel de perforaciones
 Módulo de Poder (Power Module).
 Bucle de Servicio (Service Loop).
 Elevadores Hidráulicos (Hydraulic Elevators).
 Válvula ahorradora de lodo y Actuador (Mud Saver Valve and Actuator).

CAPACIDAD 650 TONELADAS.

POTENCIA 1205 HP (CABALLOS DE FUERZA).
PESO ESTIMADO 19,300 LBS. = 8,770 kg.
LONGITUD DE OPERACION 240 IN = 6096 M.
TORQUE DE PERFORACION 52,800 FT/LB
