C

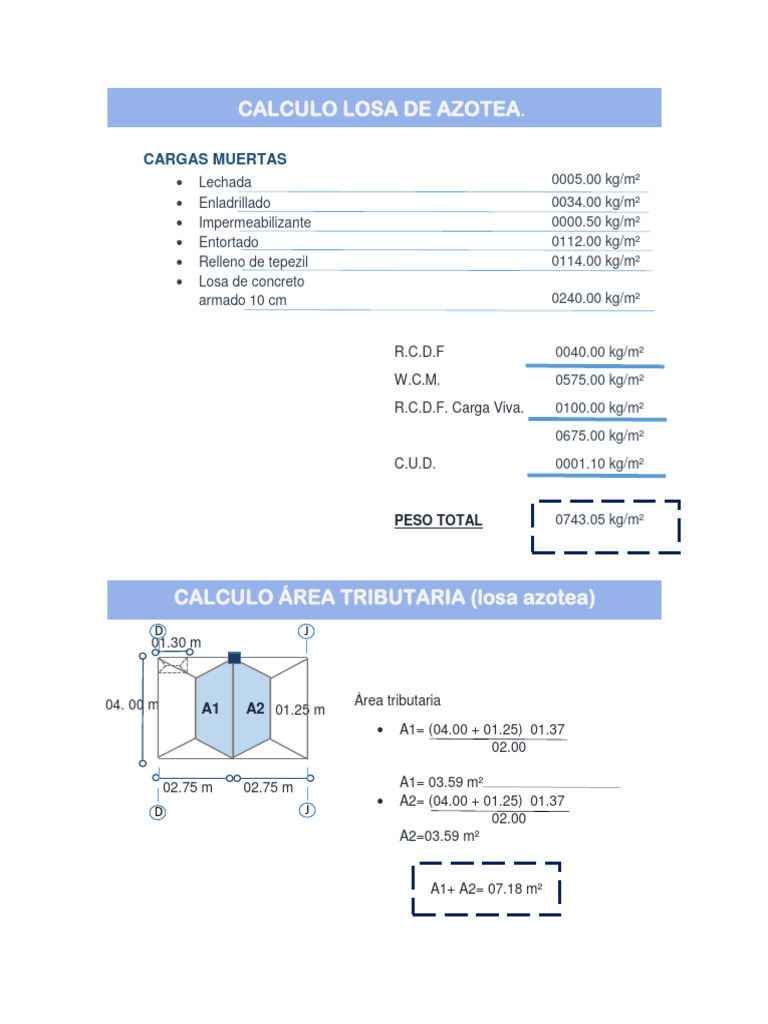

CALCULO LOSA DE AZOTEA.

CARGAS MUERTAS
 Lechada 0005.00 kg/m²
 Enladrillado 0034.00 kg/m²
 Impermeabilizante 0000.50 kg/m²
 Entortado 0112.00 kg/m²
 Relleno de tepezil 0114.00 kg/m²
 Losa de concreto
armado 10 cm 0240.00 kg/m²

R.C.D.F 0040.00 kg/m²


W.C.M. 0575.00 kg/m²
R.C.D.F. Carga Viva. 0100.00 kg/m²
0675.00 kg/m²
C.U.D. 0001.10 kg/m²

PESO TOTAL 0743.05 kg/m²

CALCULO ÁREA TRIBUTARIA (losa azotea)


D J
01.30 m

04. 00 m Área tributaria


A1 A2 01.25 m
 A1= (04.00 + 01.25) 01.37
02.00

02.75 m 02.75 m A1= 03.59 m²


 A2= (04.00 + 01.25) 01.37
D J
02.00
A2=03.59 m²

A1+ A2= 07.18 m²


CALCULO ÁREA TRIBUTARIA PARA BAJADA

CALCULO LOSA DE ENTREPISO


 Loseta  0040.00 kg/m²
 Pega piso  0001.70 kg/m²
 Losa plana (10 cm)  0240.00 kg/m²
 Plafón de yeso/tirol  0030.00 kg/m²

 Carga viva  0311.70 kg/m²


 Carga viva  0170.00 kg/m²
 R.C.D.F  0040.00 kg/m²

0521.70 kg/m²

CALCULO AREA TRIBUTARIA LOSA DE ENTREPISO

Área tributaria

 A1= (04.00 + 01.50) 01.25


02.00

A1= 03.43 m²
 A2= (04.00 + 01.50) 01.25
02.00
A2=03.43 m²

A1+ A2= 07.02 m²


BAJADA DE CARGAS EN COLUMNA.

 COLUMNA
Altura 0002.90 – 0000.40= 0002.50 m
[(0002.50) (0000.20) (0000.25)] 0300.00 kg/m²

 Peso sobre trabe (T-1)


[(2413.32) (0002.00)] 4826.64 kg/m²

5126.64 kg/m²
1.15

5895.63 kg/m²
Licenciatura de arquitectura
Examen semestral
3° semestre grupo ´´b´´
Presentan:
Crisóstomo Vázquez Evelin Michelle
Luna Avelar Luis Fernando
Urrutia De Los Santos Alejandra
Ortega Hernández Jonathan
Galán Rodríguez María De Los Ángeles
Catedrático:
Ing. Arq. Javier Pérez Ramírez

10/01/2024
MURO DE TABIQUE ROJO RECOCIDO AL HILO

 Yeso  0025.00 kg/m²


 Pintura  0000.20 kg/m²
 Muro  0124.80 kg/m²
 Yeso  0025.00 kg/m²
 Pintura  0000.20 kg/m²

0175.20 kg/m²

BAJADA DE CARGAS SOBRE TRABE

DATOS
 Losa de azotea  0743.05 kg/m²
 Muro  0175.20 kg/m²
 Losa de entrepiso  0521.70 kg/m²

CALCULOS
 LOSA
W=0007.18 (0743.05)
0004.00 1333.77 kg/m²

 CADENA
[(0000.15) (0.20) (0001.00)] 2400.00 0072.00 kg/m²
 MURO
[(0002.90) (0001.00)] 0175.20 0508.08 kg/m²

 LOSA DE ENTREPISO
W= (0007.20) (0175.20)
0004.00 0307.47 kg/m²

 TRABE
[(0001.00) (0000.40) (0000.20)] 0192.00 kg/m²

PESO TOTAL SOBRE 2413.32 kg/m²


TRABE (T-1)
