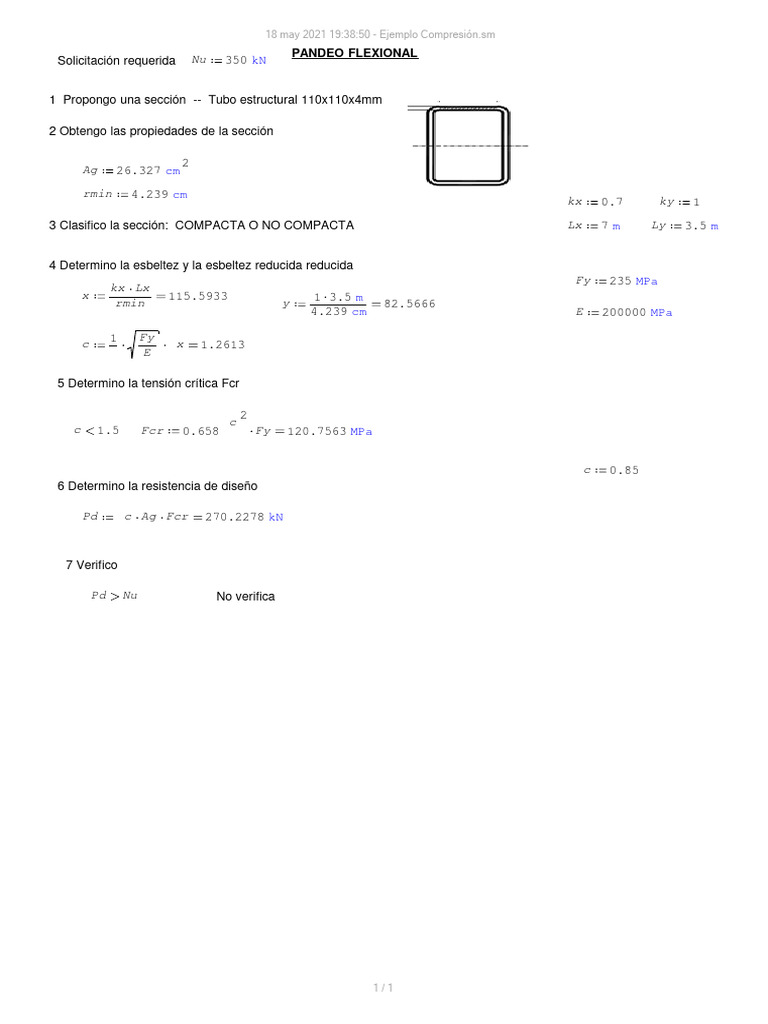

    18 may 2021 19:38:50 - Ejemplo Compresión.

    sm
    PANDEO FLEXIONAL
    Solicitación requerida Nu 350 kN

    1 Propongo una sección -- Tubo estructural 110x110x4mm

    2 Obtengo las propiedades de la sección

    2
    Ag 26.327 cm
    rmin 4.239 cm
    kx 0.7 ky 1

    3 Clasifico la sección: COMPACTA O NO COMPACTA Lx 7m Ly 3.5 m

    4 Determino la esbeltez y la esbeltez reducida reducida


    Fy 235 MPa
    kx Lx
    λx 115.5933 1 3.5 m
    rmin λy 82.5666
    4.239 cm E 200000 MPa

    1 Fy
    λc λx 1.2613
    π E

    5 Determino la tensión crítica Fcr

    2
    λc
    λc 1.5 Fcr 0.658 Fy 120.7563 MPa

    φc 0.85
    6 Determino la resistencia de diseño

    Pd φc Ag Fcr 270.2278 kN

    7 Verifico

    Pd Nu No verifica
