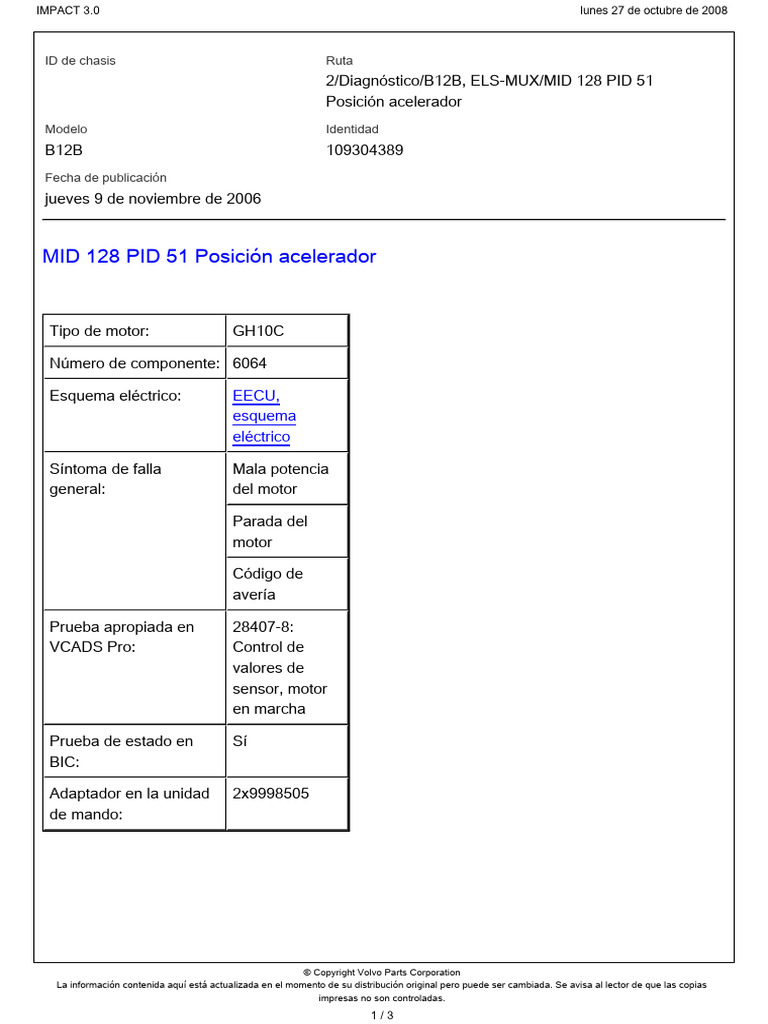

IMPACT 3.

0 lunes 27 de octubre de 2008

ID de chasis Ruta
2/Diagnóstico/B12B, ELS-MUX/MID 128 PID 51
Posición acelerador
Modelo Identidad
B12B 109304389
Fecha de publicación
jueves 9 de noviembre de 2006

MID 128 PID 51 Posición acelerador

Tipo de motor: GH10C

Número de componente: 6064

Esquema eléctrico: EECU,

esquema
eléctrico

Síntoma de falla Mala potencia

general: del motor

Parada del
motor

Código de
avería

Prueba apropiada en 28407-8:

VCADS Pro: Control de
valores de
sensor, motor
en marcha

Prueba de estado en Sí
BIC:

Adaptador en la unidad 2x9998505

de mando:

© Copyright Volvo Parts Corporation

La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias
impresas no son controladas.

1/3
IMPACT 3.0 lunes 27 de octubre de 2008

Tipo de Síntoma: Causa probable:

falla:

FMI 2
Lámpara de información amarilla Contacto intermitente
Reducción de potencia y parada del motor en el contacto o
a velocidad inferior a 3 km/h (si se utiliza la cableado defectuoso
protección de motor en el software) Tensión anormalmente
alta o cortocircuito con
tensión más alta
Potenciómetro
defectuoso

FMI 3
(falla Lámpara de información amarilla Cortocircuito con
eléctrica) Reducción de potencia y parada del motor tensión más alta entre
a velocidad inferior a 3 km/h (si se utiliza la unidad de mando y
protección de motor en el software) componente
Posible cortocircuito
interno en el
componente

FMI 4
(falla Lámpara de información amarilla Cortocircuito con
eléctrica) Reducción de potencia y parada del motor tensión más alta entre
a velocidad inferior a 3 km/h (si se utiliza la unidad de mando y
protección de motor en el software) componente
Rotura en el cableado a
la unidad de mando
Posible cortocircuito
interno en el
componente

© Copyright Volvo Parts Corporation

La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias
impresas no son controladas.

2/3
IMPACT 3.0 lunes 27 de octubre de 2008

Mediciones

Medición Método de medición Posición Puntos Valor Valor Varios

de llave de nominal medido
medición

Potenciómetro II EA04 — U≈5V

de posición, EB09
alimentación

Potenciómetro II EA14 — U ≈ 0,5 Motor

de posición, EA05 V parado
señal

Potenciómetro 0 EA05 — R≈0Ω

de posición, EB09
masa

Potenciómetro 0 EA14 — R≈
de posición, EA05 1,74 kΩ
señal
