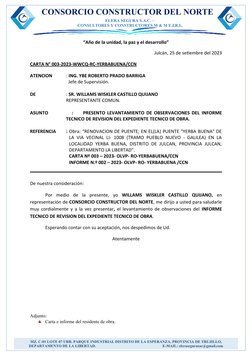

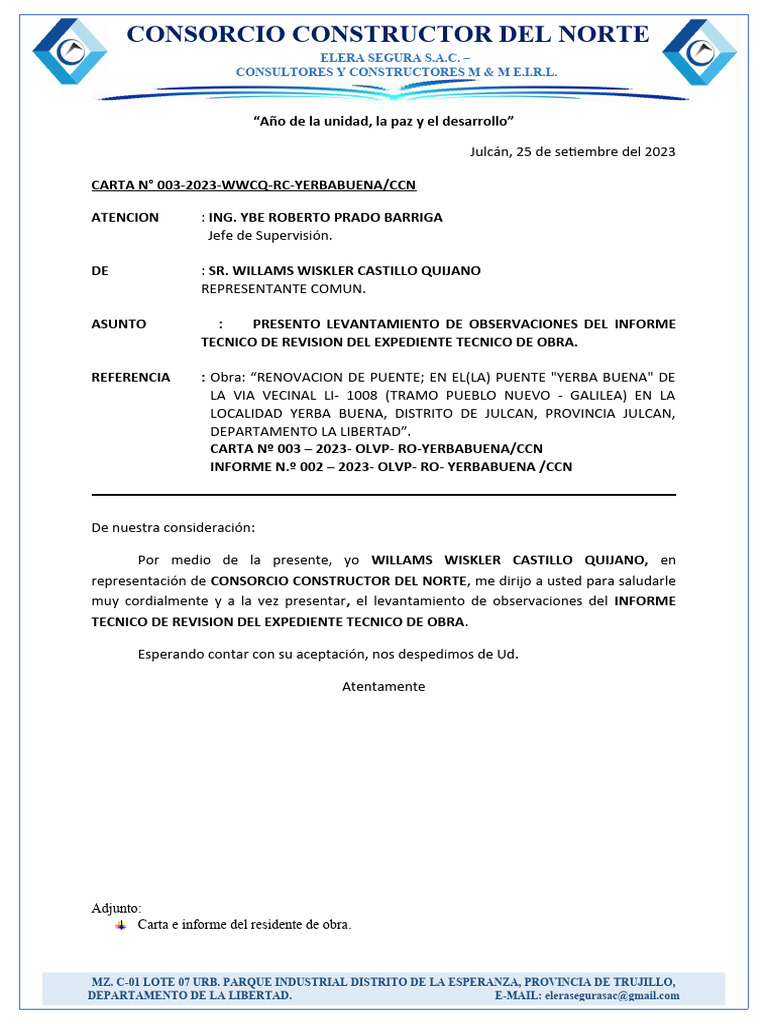

CARTA N° 003-2023-WWCQ-RC-YERBABUENA/CCN
De nuestra consideración:
Atentamente
Adjunto:
Carta e informe del residente de obra.
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.

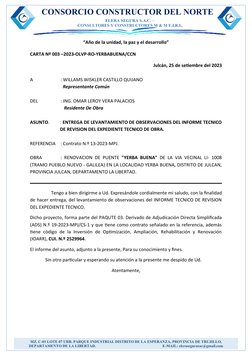

Dicho proyecto, forma parte del PAQUTE 03. Derivado de Adjudicación Directa Simplificada
(ADS) N.º 19-2023-MPJ/CS-1 y que tiene como contrato señalado en la referencia, además
tiene código de la Inversión de Optimización, Ampliación, Rehabilitación y Renovación
(IOARR), CUI. N.º 2529964.
Atentamente,
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.

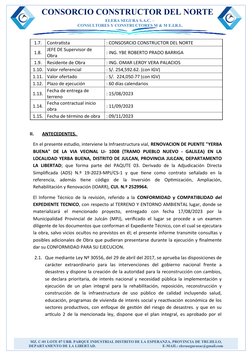

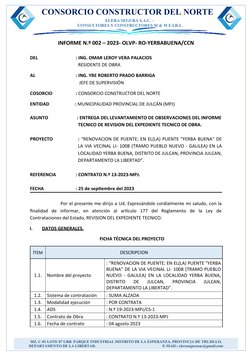

I. DATOS GENERALES.
ÍTEM DESCRIPCION
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.
II. ANTECEDENTES.
2.1. Que mediante Ley Nº 30556, del 29 de abril del 2017, se aprueba las disposiciones de
carácter extraordinario para las intervenciones del gobierno nacional frente a
desastres y dispone la creación de la autoridad para la reconstrucción con cambios,
se declara prioritaria, de interés nacional y necesidad pública la implementación y
ejecución de un plan integral para la rehabilitación, reposición, reconstrucción y
construcción de la infraestructura de uso público de calidad incluyendo salud,
educación, programas de vivienda de interés social y reactivación económica de los
sectores productivos, con enfoque de gestión del riesgo de desastres. y que en su
artículo 2 de la mencionada ley, dispone que el plan integral, es aprobado por el
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.

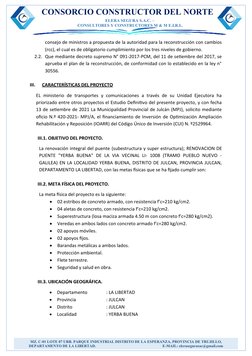

Departamento : LA LIBERTAD
Provincia : JULCAN
Distrito : JULCAN
Localidad : YERBA BUENA
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.

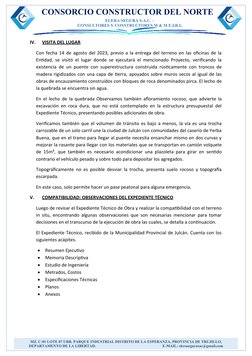

Con fecha 14 de agosto del 2023, previo a la entrega del terreno en las oficinas de la
Entidad, se visitó el lugar donde se ejecutará el mencionado Proyecto, verificando la
existencia de un puente con superestructura construida rústicamente con troncos de
madera rigidizados con una capa de tierra, apoyados sobre muros secos al igual de las
obras de encauzamiento construidos con bloques de roca denominados pirca. El lecho de
la quebrada se encuentra sin agua.
Verificamos también que el volumen de tránsito es bajo a menos, la vía es una trocha
carrozable de un solo carril une la ciudad de Julcán con comunidades del caserío de Yerba
Buena, que en el tramo para llegar al puente necesita ensanchar mismo en dos curvas y
mejorar la rasante para llegar con los materiales que se transportan en camión volquete
de 15m³, que también es necesario acondicionar una plazoleta para girar en sentido
contrario el vehículo pesado y sobre todo para depositar los agregados.
En este caso, solo permite hacer un pase peatonal para alguna emergencia.
Resumen Ejecutivo
Memoria Descriptiva
Estudio de Ingeniería
Metrados, Costos
Especificaciones Técnicas
Planos
Anexos
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.

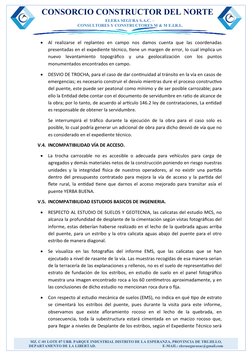

Se visualiza en las fotografías del informe EMS, que las calicatas que se han
ejecutado a nivel de rasante de la vía. Las muestras recogidas de esa manera serian
de la terracería de las explanaciones y rellenos, no es el suelo de representativo del
estrato de fundación de los estribos, en estudio de suelo en el panel fotográfico
muestra una imagen encontrado roca a los 60 centímetros aproximadamente, y en
las conclusiones de dicho estudio no mencionan roca dura o fija.
Con respecto al estudio mecánica de suelos (EMS), no indica en qué tipo de estrato
se cimentará los estribos del puente, pues durante la visita para este informe,
observamos que existe afloramiento rocoso en el lecho de la quebrada, en
consecuencia, toda la subestructura estará cimentada en un macizo rocoso que,
para llegar a niveles de Desplante de los estribos, según el Expediente Técnico será
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.

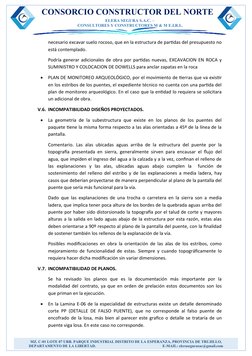

Comentario. Las alas ubicadas aguas arriba de la estructura del puente por la
topografía presentada en sierra, generalmente sirven para encausar el flujo del
agua, que impiden el ingreso del agua a la calzada y a la vez, confinan el relleno de
las explanaciones y las alas, ubicadas aguas abajo cumplen la función de
sostenimiento del relleno del estribo y de las explanaciones a media ladera, hay
casos que deberían proyectarse de manera perpendicular al plano de la pantalla del
puente que sería más funcional para la vía.
Dado que las explanaciones de una trocha o carretera en la sierra son a media
ladera, que implica tener poca altura de los bordes de la quebrada aguas arriba del
puente por haber sido distorsionado la topografía por el talud de corte y mayores
alturas a la salida en lado aguas abajo de la estructura por esta razón, estas alas
deben orientarse a 90º respecto al plano de la pantalla del puente, con la finalidad
de sostener también los rellenos de la explanación de la vía.
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.

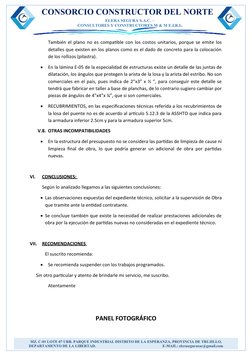

También el plano no es compatible con los costos unitarios, porque se emite los
detalles que existen en los planos como es el dado de concreto para la colocación
de los rollizos (pilastra).
VI. CONCLUSIONES:
VII. RECOMENDACIONES
El suscrito recomienda:
Atentamente
PANEL FOTOGRÁFICO
MZ. C-01 LOTE 07 URB. PARQUE INDUSTRIAL DISTRITO DE LA ESPERANZA, PROVINCIA DE TRUJILLO,
DEPARTAMENTO DE LA LIBERTAD. E-MAIL: elerasegurasac@gmail.com
CONSORCIO CONSTRUCTOR DEL NORTE
ELERA SEGURA S.A.C. –
CONSULTORES Y CONSTRUCTORES M & M E.I.R.L.
En la imagen presentada se muestra que los estribos son de muro seco y la superestructura
de rollizos de madera en mal estado y el cauce de la quebrada es roca dura como se
muestra en la imagen.
En la imagen se muestra la vista superior del puente, donde se observa claramente que no
hay la posibilidad de ejecutar un pase provincional, ya que se encuentra con roca en ambos
extremos solo se podría considerar un pace peatonal.
