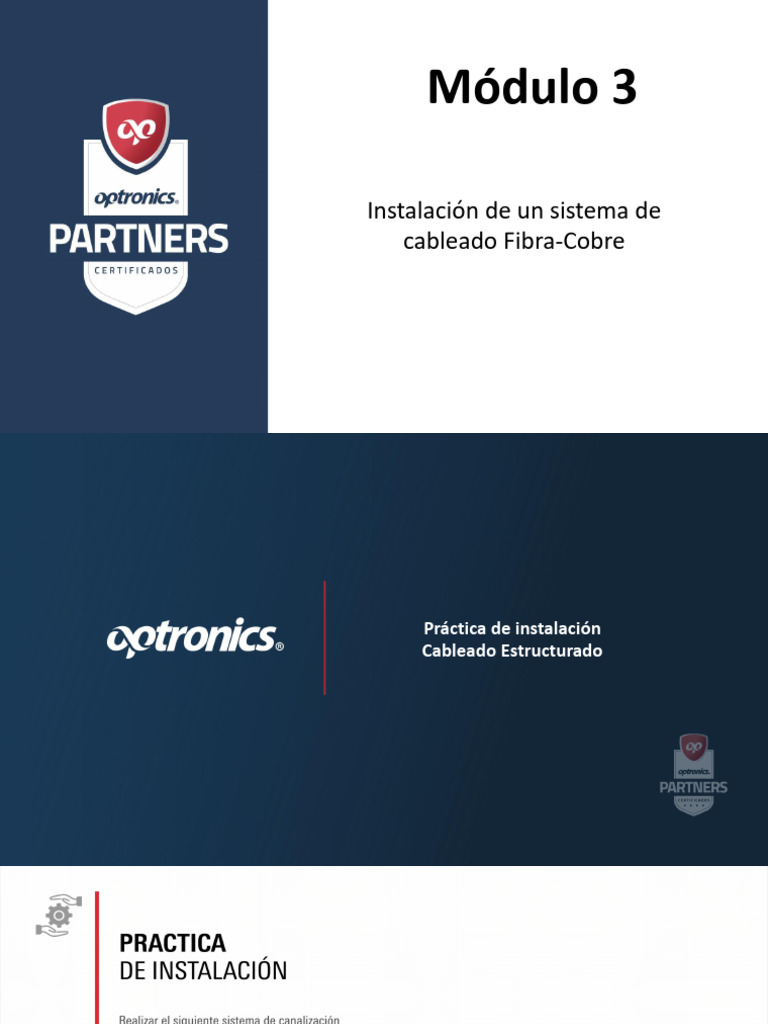

Módulo 3

Instalación de un sistema de
cableado Fibra-Cobre
Práctica de instalación
Cableado Estructurado
Método de construcción
Método de construcción
Diferencia en la división

100% 100%

Desbalanceado Balanceado
Diferente en cada salida Lo mismo en todas las salidas
Diferencia en longitud de onda de operación

Rango (1260nm – 1650nm) Solo 1310nm y 1550nm

Clasificación

Primer Nivel Segundo Nivel

Sin conectores Con conectores
 Cierres de
segundo nivel
6.0dB 6.0dB
9.0dB 9.0dB

17.30dB
Pruebas de desempeño
Mediciones
(Método 2)
TIPOS DE EVENTOS EN UNA TRAZA

EVENTO REFLEXIVO EVENTO NO REFLEXIVO

PRUEBAS DE CAMPO
PAR TRENZADO
 ANSI / TIA-568.2-D

ISO / IEC 11801

ANSI / TIA-568.3-D

Los valores obtenidos de los distintos parámetros con un certificador, son característicos del
cable bajo prueba, pero la definición de PASA / NO PASA (Falla) dependen de las normas
seleccionadas en el equipo bajo la prueba especifica.
• Los equipos de pruebas de campo debe contar con el software
actualizado (ambas unidades)
• Se programa el equipo según el estándar para la prueba
• El equipo debe contar con calibración de fabrica *
• Se entrega los resultados de las pruebas en formato entendible
(PDF)
• Se corrige enlaces que no pasan las pruebas
• Equipos de Nivel IIe para Cat. 5e; Nivel III para Cat. 6; Nivel IIIe
para Cat. 6A; Nivel 2G para Cat. 8

▪ * : Vea con fabricante (usualmente 1 año)

ENLACE DE CANAL

ÁREA
ENLACE PERMANENTE
La prueba de mapeo de hilos en el cableado prueba y presenta las conexiones de los
hilos entre los extremos local y remoto del cable en los cuatro pares. Se prueba la
continuidad del blindaje si se selecciona un tipo de cable blindado. Los pares que se
prueban son aquellos que han sido definidos por la norma de prueba seleccionada.
¿QUÉ PUEDO VER EN EL MAPEO DE HILOS?
Nota:
Es común encontrar una diferencia entre 2 y 5 por ciento en la longitud medida entre pares trenzados. Esta diferencia es a causa de la diferencia
en la cantidad de trenzados en los pares de cables, Los límites de la prueba de longitud incluyen un 10% adicional para compensar las variaciones en la
NVP.
(Near End Cross Talk)
 PS-Next (Power Sum Next)

Se mide el efecto total acoplado en un par con los otros 3 pares transmitiendo
simultáneamente.
Revisa el ruido en una transmisión de múltiples generadores de disturbio.
 ACR (Attenuation to Crosstalk Ratio)

Es otra manera de especificar el

desempeño de un canal, es igual al
next menos la atenuación.
Todos los valores son
especificados en db.

Si la atenuación y el cross-talk
tienen los valores aceptados no
tiene que ser especificado
separadamente
Fext (Far End Crosstalk)
Acoplamiento de la señal sobre los pares adyacentes medido en el extremo
remoto.
Fext (db) = 100Log10(P1/P0)
•P1 es el ruido generad por el acoplamiento de la señal de otro par.
•P0 es la potencia de la señal sobre el par excitado que llega a su receptor.

Elfext (Equal Level Far End Crosstalk)

Diafonía en el extremo remoto ecualizada. compara la señal recibida
originada por el tx contra el “ruido del medio”.
•Se obtiene al restar la atenuación del Fext (en db).
•ElFext =Fext –Atenuación.
•Es análogo al ACR.

PS Elfext
Considera el ruido de diafonía combinada en un par producida por los otros
transmitiendo en el extremo lejano simultáneamente.
