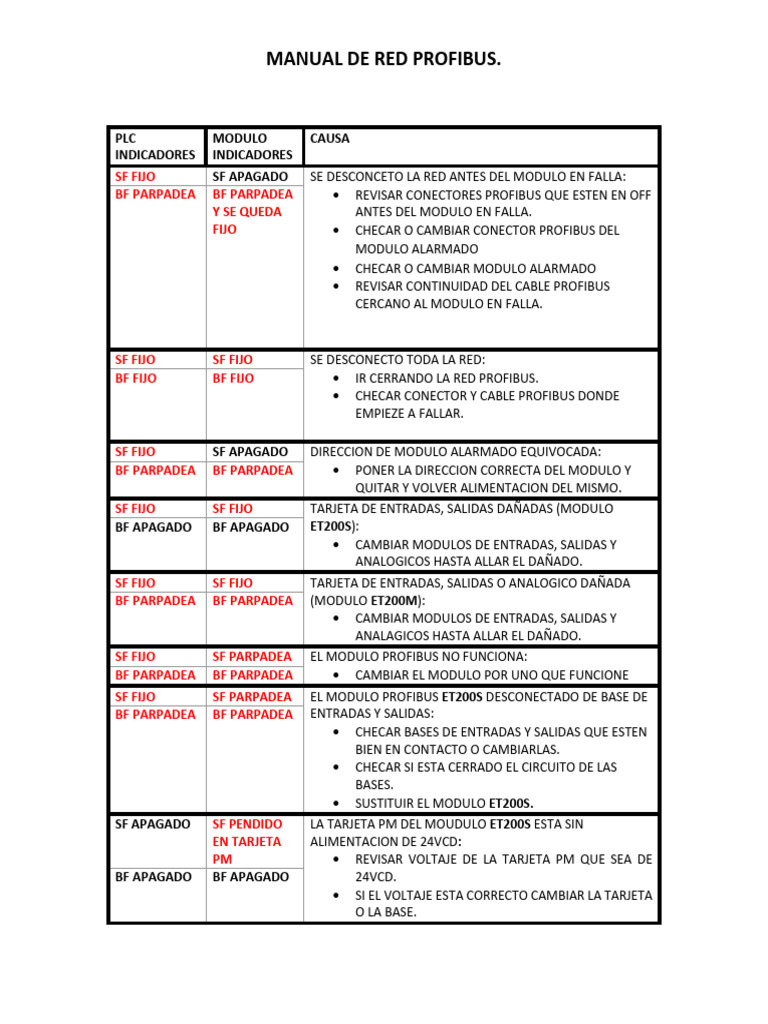

MANUAL DE RED PROFIBUS.

PLC MODULO CAUSA

INDICADORES INDICADORES
SF FIJO SF APAGADO SE DESCONCETO LA RED ANTES DEL MODULO EN FALLA:
BF PARPADEA BF PARPADEA • REVISAR CONECTORES PROFIBUS QUE ESTEN EN OFF
Y SE QUEDA ANTES DEL MODULO EN FALLA.
FIJO • CHECAR O CAMBIAR CONECTOR PROFIBUS DEL
MODULO ALARMADO
• CHECAR O CAMBIAR MODULO ALARMADO
• REVISAR CONTINUIDAD DEL CABLE PROFIBUS
CERCANO AL MODULO EN FALLA.

SF FIJO SF FIJO SE DESCONECTO TODA LA RED:

BF FIJO BF FIJO • IR CERRANDO LA RED PROFIBUS.
• CHECAR CONECTOR Y CABLE PROFIBUS DONDE
EMPIEZE A FALLAR.

SF FIJO SF APAGADO DIRECCION DE MODULO ALARMADO EQUIVOCADA:

BF PARPADEA BF PARPADEA • PONER LA DIRECCION CORRECTA DEL MODULO Y
QUITAR Y VOLVER ALIMENTACION DEL MISMO.
SF FIJO SF FIJO TARJETA DE ENTRADAS, SALIDAS DAÑADAS (MODULO
BF APAGADO BF APAGADO ET200S):
• CAMBIAR MODULOS DE ENTRADAS, SALIDAS Y
ANALOGICOS HASTA ALLAR EL DAÑADO.
SF FIJO SF FIJO TARJETA DE ENTRADAS, SALIDAS O ANALOGICO DAÑADA
BF PARPADEA BF PARPADEA (MODULO ET200M):
• CAMBIAR MODULOS DE ENTRADAS, SALIDAS Y
ANALAGICOS HASTA ALLAR EL DAÑADO.
SF FIJO SF PARPADEA EL MODULO PROFIBUS NO FUNCIONA:
BF PARPADEA BF PARPADEA • CAMBIAR EL MODULO POR UNO QUE FUNCIONE
SF FIJO SF PARPADEA EL MODULO PROFIBUS ET200S DESCONECTADO DE BASE DE
BF PARPADEA BF PARPADEA ENTRADAS Y SALIDAS:
• CHECAR BASES DE ENTRADAS Y SALIDAS QUE ESTEN
BIEN EN CONTACTO O CAMBIARLAS.
• CHECAR SI ESTA CERRADO EL CIRCUITO DE LAS
BASES.
• SUSTITUIR EL MODULO ET200S.
SF APAGADO SF PENDIDO LA TARJETA PM DEL MOUDULO ET200S ESTA SIN
EN TARJETA ALIMENTACION DE 24VCD:
PM • REVISAR VOLTAJE DE LA TARJETA PM QUE SEA DE
BF APAGADO BF APAGADO 24VCD.
• SI EL VOLTAJE ESTA CORRECTO CAMBIAR LA TARJETA
O LA BASE.
 MANUAL DE RED PROFIBUS.

SF FIJO SF APAGADO MODULO DE PROFIBUS APGADO:

BF PARPADEA BF APAGADO • REVISAR LA ALIMENTACION DEL MODULO QUE SEA
DE 24VCD.
• SI ESTA BIEN LA ALIMENTACION CAMBIAR EL
MODULO
SF APAGADO SF APAGADO EL PLC PRINCIPAL SE QUEDO SIN ALIMENTACION 24VCD.
BF APAGADO BF FIJO • CHECAR LA ALIMENTACION DEL PLC QUE SEA LA
CORRECTA.
NOTA:

• SIEMPRE EL INDICADOR BF MARCA FALLA EN LA COMUNICACIÓN Y EL SF MARCA FALLA EN

LOS MOUDLOS
• CUANDO SE CHEQUE LA RED PROFIBUS DE LA PLANTA PONER MAS ATENCION A LOS
INDICADORES DE LOS MODULOS.
• CUANDO SE CHEQUE LA RED DE UNA MAQUINA PONER ATENCION EN LOS INDICADORES
DE LOS MODULOS Y PLC.
• SI EL PLC SE QUEDA CON SF FIJO PONER EN STOP Y REGRESAR A RUN PARA QUE REINICIE.
• AL ENCENDER EL MODULO PROFIBUS ET200M QUE SI FUNCIONA SIN TARJETAS NI
CONECTOR PROFIBUS SOLO SE QUEDA BF PARPADEANDO Y ON.
• LA TARJETA PM DEL MODULO ET200S QUE ESTAR EN PWR VERDE PARA QUE FUNCIONEN
LAS DEMAS TARJETAS DE ENTRADAS Y SALIDAS.
• EL CONECTOR DE PROFIBUS QUE ESTA CONECTADO EN EL PLC TIENE QUE ESTAR EN ON Y
EL ULTIMO CONECTOR DE CADA RED EN ON TAMBIEN.

MODULO PROFIBUS ET200S MODULO PROFIBUS ET200M.

FORMAS DE CONECTAR EL REPETIDOR RS 485
