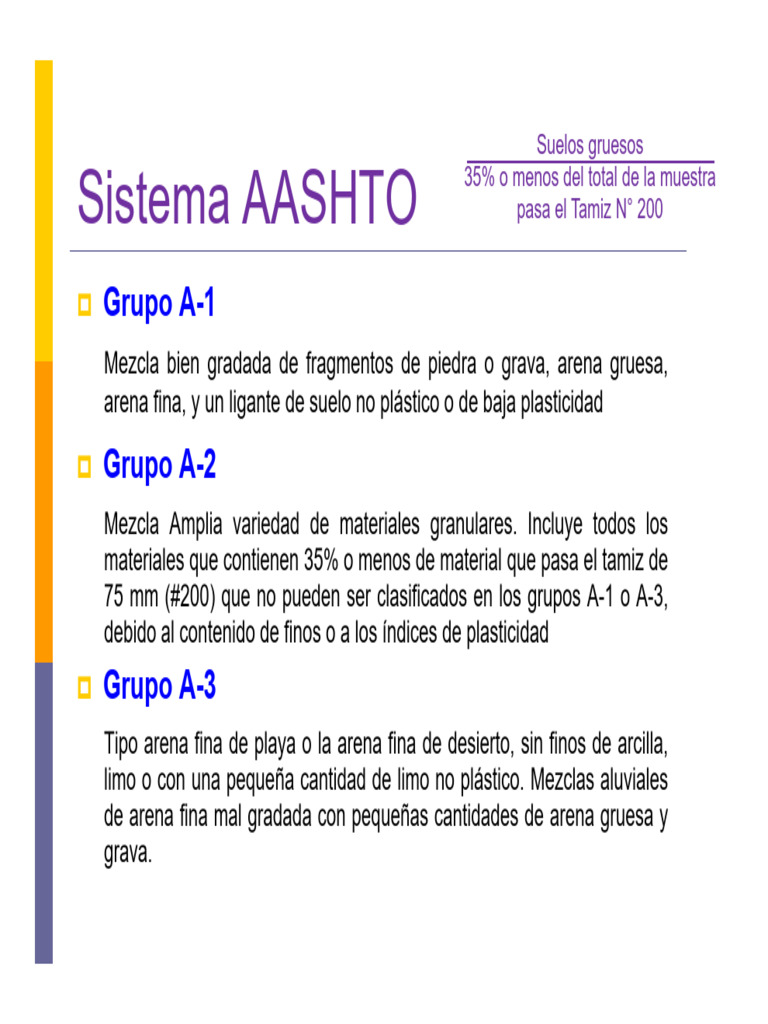

Suelos gruesos

Sistema AASHTO
35% o menos del total de la muestra
pasa el Tamiz N° 200

 Grupo A-1
Mezcla bien gradada de fragmentos de piedra o grava, arena gruesa,
arena fina, y un ligante de suelo no plástico o de baja plasticidad

 Grupo A-2
Mezcla Amplia variedad de materiales granulares. Incluye todos los
materiales que contienen 35% o menos de material que pasa el tamiz de
75 mm (#200) que no pueden ser clasificados en los grupos A-1 o A-3,
debido al contenido de finos o a los índices de plasticidad
 Grupo A-3
Tipo arena fina de playa o la arena fina de desierto, sin finos de arcilla,
limo o con una pequeña cantidad de limo no plástico. Mezclas aluviales
de arena fina mal gradada con pequeñas cantidades de arena gruesa y
grava.
 Suelos finos

Sistema AASHTO
Más del 35% del total de la muestra
pasa el Tamiz N° 200

 Grupo A-4
Mezcla Suelo limoso no plástico o moderadamente plástico, que normalmente
tiene el 75% o más de material que pasa el tamiz de 75 mm (#200). Este
grupo también incluye mezclas de suelo limoso fino y hasta 64% de arena y
grava retenida sobre el tamiz de 75 mm (#200).
 Grupo A-5
Material similar al descrito en el grupo A-4, salvo que puede ser muy
elástico, como lo indica su alto LL.
 Grupo A-6
Arcilla plástica que usualmente tiene el 75% o más del material que
pasa el tamiz de 75 mm (#200). Los materiales de este grupo normalmente
presentan grandes cambios de volúmenes entre los estados seco y
húmedo.
 Grupo A-7
Material similar al descrito en el grupo A-6, salvo que tiene el LL elevado y puede
presentar elasticidad o alto potencial de expansión
 Grava: < Tamiz 3” y > Tamiz N° 10

Sistema AASHTO
Arena: < Tamiz N° 10 y > Tamiz N° 200
Limo y Arcilla: < Tamiz N° 200

 Para suelos gruesos (%Que pasa el tamiz N° 200 ≤ 35%)

Para calcular el Índice de Grupo (IG):

Para los grupos A-1-a hasta A-2-5, IG = 0
Para los grupos A-2-6 o A-2-7, 𝐼𝐺 0.01 %𝐹𝑖𝑛𝑜𝑠 15 𝐼𝑃 10
 Grava: < Tamiz 3” y > Tamiz N° 10

Sistema AASHTO
Arena: < Tamiz N° 10 y > Tamiz N° 200
Limo y Arcilla: < Tamiz N° 200

 Para suelos tipo limo y arcilla (%Que pasa el tamiz N° 200 > 35%)

Materiales limo-arcilla (más del 35% del total de la muestra pasa el tamiz N° 200)

Para calcular el Índice de Grupo (IG):

𝐼𝐺 %𝐹𝑖𝑛𝑜𝑠 35 0.2 0.005 𝐿𝐿 40 0.01 %𝐹𝑖𝑛𝑜𝑠 15 𝐼𝑃 10
 Grava: < Tamiz 3” y > Tamiz N° 10

Sistema AASHTO
Arena: < Tamiz N° 10 y > Tamiz N° 200
Limo y Arcilla: < Tamiz N° 200

 Para suelos tipo limo y arcilla (%Que pasa el tamiz N° 200 >
35%)
Carta de Plasticidad AASHTO

Para calcular el Índice de Grupo (IG):

𝐼𝐺 %𝐹𝑖𝑛𝑜𝑠 35 0.2 0.005 𝐿𝐿 40 0.01 %𝐹𝑖𝑛𝑜𝑠 15 𝐼𝑃 10
 Grava: < Tamiz 3” y > Tamiz N° 10

Sistema AASHTO
Arena: < Tamiz N° 10 y > Tamiz N° 200
Limo y Arcilla: < Tamiz N° 200

 Pasos para clasificar el suelo

1. Verificar la porción de suelo que pasa el tamiz N° 200 Si %Que pasa es ≤ 35%,
entonces ir al paso 2.
Material granular: De otra forma ir al paso 5
2. Si el %Que pasa es ≤ 35%, entonces determinar el ‘%Que pasa’ para
los tamices N°10, N°40 y N°200.
3. Utilizar la tabla AASHTO para material granular, iniciar con el suelo tipo
A-1-a y verificar si el suelo cumple los requerimientos establecidos. En
caso contrario, proseguir con la siguiente clasificación hasta encontrar
la primera que coincida con el suelo analizado, siendo esta última la
clasificación del suelo.
4. Determinar el IG. Si el suelo es del tipo A-2-6 o A-2-7, entonces utilizar
la ecuación de la diapositiva 13. De otra forma, IG = 0.
Material fino:
5. Graficar IP vs LL para el suelo sobre la Carta de la AASHTO. En la
zona donde se grafique el punto, es la clasificación del suelo.
4. Determinar IG y redondear el valor de IG al entero más cercano.
