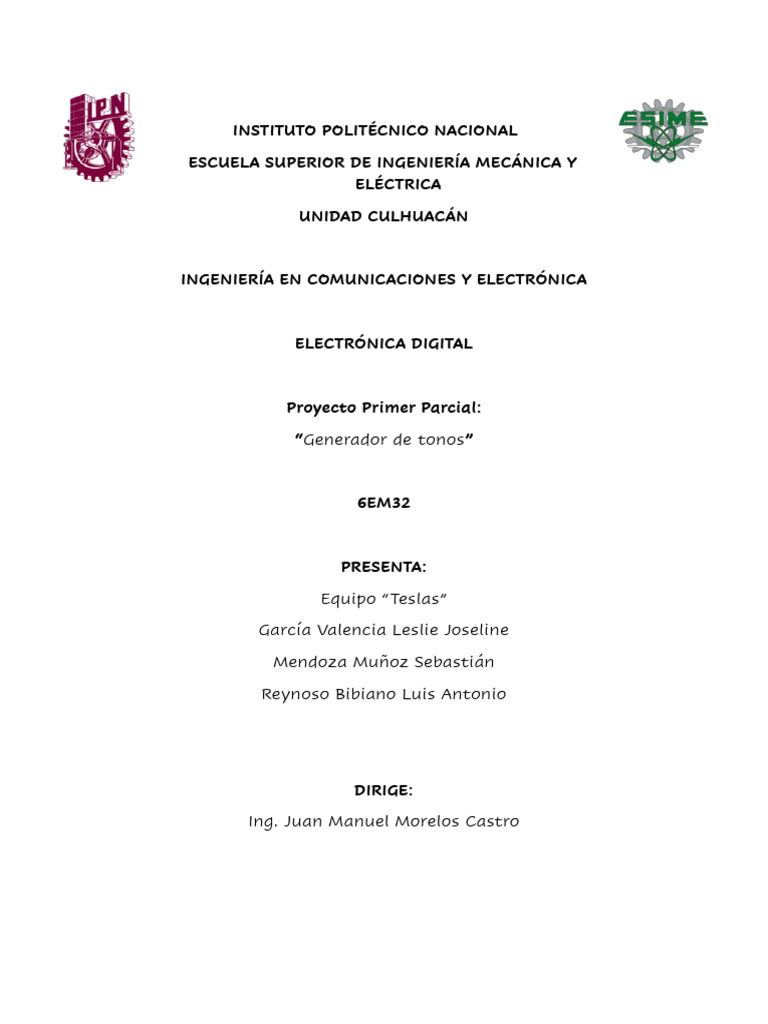

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y

ELÉCTRICA

UNIDAD CULHUACÁN

INGENIERÍA EN COMUNICACIONES Y ELECTRÓNICA

ELECTRÓNICA DIGITAL

Proyecto Primer Parcial:

“Generador de tonos”

6EM32

PRESENTA:

Equipo “Teslas”

García Valencia Leslie Joseline

Mendoza Muñoz Sebastián

Reynoso Bibiano Luis Antonio

DIRIGE:

Ing. Juan Manuel Morelos Castro

Introducción
Se busca diseñar y armar un generador de tonos que sean audibles por lo que se
deben obtener ciertos niveles de frecuencias aplicando los conocimientos
obtenidos del Circuito Integrado Temporizador 555 y con fines de practicidad el
uso del CI Temporizador 556, para ello, se tomó en cuenta algunas bases teóricas
requeridas para un adecuado diseño.

El CI tipo 72555 (o 555) es un circuito temporizador de precisión cuya lógica

interna se representa como se muestra a continuación:

Dicho circuito consiste en dos comparadores de voltaje, un flip-flop y un

transistor interno. La división de voltaje de V CC de 5 V a través de los tres
2 1
resistores internos a tierra produce 3 y 3 de VCC (3.3 V y 1.7 V) en las entradas
fijas de los comparadores. Cuando la entrada de umbral en la terminal 6 rebasa
3.3 V, el comparador superior restablece el flip-flop y la salida baja a
aproximadamente 0 V.
Cuando la entrada de disparo en la terminal 2 baja de 1.7 V, el comparador
inferior establece el flip-flop y la salida sube a aproximadamente 5 V. Cuando la
salida es baja, Q’ es alta y la unión base-emisor del transistor está polarizada en
directo. Cuando la salida es alta, Q’ es baja y el transistor está en corte. El
circuito temporizador puede generar retardos exactos controlados por un circuito
RC externo.

El CI 555 temporizador se operará en el modo astable para generar pulsos de

reloj.

Forma de operación

En la figura anterior, mostramos las conexiones internas del CI y a su vez las

externas para el funcionamiento astable. El condensador C se carga a través de
los resistores RA y RB cuando el transistor está en corte y se descarga a través de
RB cuando el transistor está polarizado en directo y conduce. Cuando el voltaje
de carga en el condensador C alcanza los 3.3 V, la entrada de umbral en la
terminal 6 hace que el flip-flop se restablezca y el transistor se encienda.
Cuando el voltaje de descarga llega a 1.7 V, la entrada de disparo en la terminal
2 hace que el flip-flop se establezca y el transistor se apague. Por tanto, la salida
alterna continuamente entre dos niveles de voltaje en la salida del flip-flop. La
salida se mantiene alta durante un tiempo igual al tiempo de cargado. Esta
duración se determina por la ecuación:

𝑡𝐻 = 0.693(𝑅𝐴 + 𝑅𝐵 )𝐶

La salida se mantiene baja durante un tiempo igual al tiempo de descarga. Esta

duración se determina por la ecuación:
𝑡𝐿 = 0.693𝑅𝐵 𝐶
Con el fin de lograr un buen generador de pulsos de reloj se propone el uso de un
capacitor C de 0.001 𝜇𝐹, de modo que solo se calculan 𝑅𝐴 y 𝑅𝐵 .

Para fines de practicidad, se hace uso del timer LM 556 siendo un CI

Temporizador doble.
El NA556N es un temporizador de precisión que puede ser operado en
modo astable y el modo monoestable con control de tiempo de resistencia-
condensador externo (RC).
La constante de tiempo RC puede ser controlada activamente por la modulación
de la polarización de la entrada de control voltaje.
Los niveles umbral de activación y normalmente son 2/3 y 1/3 °,
respectivamente, de VCC. Este nivel puede ser alterado mediante el uso
de la terminal de tensión de control.
Cuando la entrada de disparo cae por debajo del nivel de activación del flip-flop
se activará y la salida pasa a nivel alto. Si la entrada de disparo está por encima
del nivel de activación y el umbral de entrada está por encima del nivel de
umbral del flip-flop se pone a cero y la salida es baja. La entrada de
reposición puede anular todas las demás entradas y se puede utilizar para
iniciar un nuevo ciclo de tiempo. Cuando reset se pone bajo el flip-flop se pone a
cero y la salida pasa a nivel bajo. Cuando la salida es bajo, se proporciona una
trayectoria de baja impedancia entre el terminal de descarga y tierra.

Algunas características favorables:

• Reemplazo directo para SE556 / NE556

• Tiempo desde microsegundos hasta horas
• Funciona en ambos modos astable y monoestable
• Reemplaza dos cronómetros 555
• Ciclo de trabajo ajustable
• La salida puede ser fuente o sumidero 200mA
• Salida y suministro TTL-compatible
• Estabilidad de temperatura mejor que 0.005% / ° C
 • Aplicaciones: Automatización y Control de Procesos, Imagen, Vídeo y
Visión

De forma que se distribuye de la siguiente forma:

Desarrollo
*Material de laboratorio:
*Procedimiento Propuesto:
1.- Armado de cinco multivibradores monoestables con tiempos que hemos
propuesto para cada tono.
2.- Conectar en la salida de cada multivibrador monoestable un led, comprobar
en el encendido del led el tiempo propuesto.
3.- Una vez que comprobado el funcionamiento de cada uno de los
multivibradores monoestables, conectarlos en secuencia y comprobar su
funcionamiento observando el encendido de los leds en secuencia.
4.- Armar los 5 multivibradores no estables comprobando cada uno por separado
escuchando su tono.
5.- Conectar cada uno de los multivibradores no estables a cada uno de los
monoestables, usando el reset de los no estables.
6.- Es muy importante no rebasar los 200 mA de la salida de los multivibradores
no estables.

Diseño Propuesto
Se genera el siguiente diseño en la aplicación de Tinkercad que a la par nos
genera el diagrama base, restando así realizar los cálculos pertinentes faltantes
para obtener resultados óptimos como son, las siguientes frecuencias
aproximadas propuestas:

Tono 1- 1174.66 Hz,

Tono 2- 1318.51Hz,
Tono 3- 1046.5Hz,
Tono 4- 523Hz,
Tono 5- 783.99Hz
Mediciones
Pendientes de aplicación práctica y física del diagrama propuesto en el diseño.

Conclusiones
*Pendientes
*
*
Bibliografía y/o Cibergrafía
*Libro Consultado:
M. Morris Mano, “Diseño Digital”, Tercera Edición, Editorial PRENTICE-HALL INC.,
2003, p. p. 471-472
*Página Web Consultada:
Carrod Electronica 26/09/2022 04:26 p. m.
https://www.carrod.mx/products/lm556
