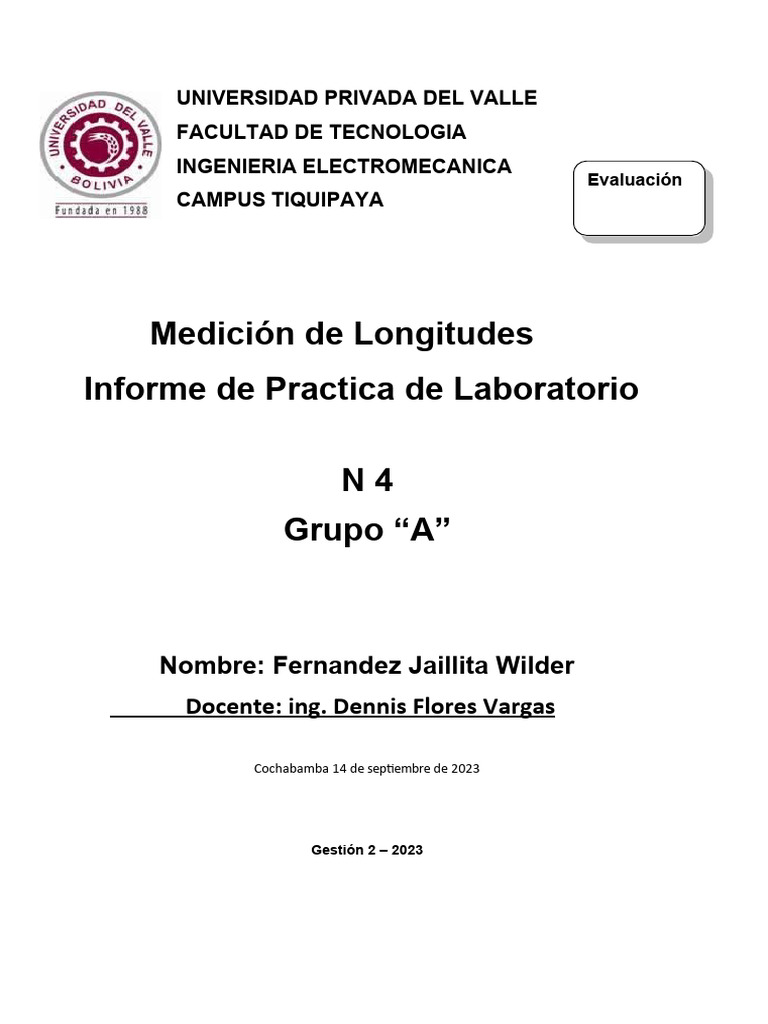

UNIVERSIDAD PRIVADA DEL VALLE

FACULTAD DE TECNOLOGIA
INGENIERIA ELECTROMECANICA
Evaluación
CAMPUS TIQUIPAYA

Medición de Longitudes
Informe de Practica de Laboratorio

N4
Grupo “A”

Nombre: Fernandez Jaillita Wilder

Docente: ing. Dennis Flores Vargas

Cochabamba 14 de septiembre de 2023

Gestión 2 – 2023
TEORIA DE LOS ERRORES

Error absoluto. – Es la diferencia entre el valor medio y valor exacto. Puede ser ´positivo o
negativo según el valor sea inferior o superior al valor exacto

Error relativo. – es el cociente entre el error absoluto y el valor exacto al multiplicarlo por 100
tenemos el valor en porcentaje que no debe superar el 5%. Puede ser positivo o negativo y no
lleva unidad de medida

Reglas a considerar para la teoría de errores

- Una medida se debería medir 3 o 4 veces para neutralizar el error aleatorio

o accidental
- Se tomará como valor real la medida aritmética de las medidas tomadas
- El error absoluto de cada medida será la diferencia entre cada una de las medidas y
ese valor tomado como exacto
- El error relativo de cada medida será el error absoluto de la misma dividido por el valor
tomado como exacto.

COMO USAR UN MICROMETRO

A: Yunque B: Husillo C: Abrazadera D: Cilindro E: Marco

F: Placa resistente al calor G: Escala H: Tambor I: Trinquete
 Coloque el objeto entre el yunque y el husillo, y luego gire el tambor
para bloquear el objeto entre las dos superficies.
PASOS PARA MEDIR CON UN MICRO METRO
1. Antes de la medición, limpie el yunque y las superficies del husillo con un
paño limpio. Esto elimina la suciedad y el polvo de las superficies, lo que
permite realizar mediciones precisas.
 2. Para sostener el micrómetro, sostenga el marco por la placa resistente al calor
con el pulgar y el dedo índice de su mano izquierda, y pellizque el dedal entre
el pulgar y el dedo índice de la mano derecha. tome el tambor con los dedos
pulgar e índice de su mano derecha.
3. Coloque el objeto entre el yunque y el husillo, gire el trinquete hasta que
se deslice y luego lea el valor.
4. Lea el valor de la escala principal en el cilindro y de la escala en el dedal. Use la
línea en el borde derecho del cilindro para leer el valor en unidades de 0.5
mm. Luego puede usar la escala, sobre la cual se alinea la línea central del
dedal (escala), para leer el valor en unidades de 0.01 mm.

COMO USAR UN CALIBRADOR VERNIER

Reglas para tomar lectura:

Cada división de la regla es igual a un milímetro.

5 divisiones de la regla a la izquierda del cero del nonio, lo que significa que hay 5 milímetros
enteros, en el nonio coincide la división del 1 con una división de la regla, ósea 0,1, entones el
resultado es sumar los enteros de la regla más la fracción del nonio: 5+0,1=5,1mm

LECTURA EN PULGADAS
  En la escala principal, cuente el número de marcas de la pulgada
entera y antes del cero del nonio y multiplique este valor por 1/16(7
marcas *1/16= 7/16)
 Observe cual marca del nonio esta alineada y multiplique este valor por 1/128(5ta marca
* 1/128=5/128)
 Sume estos valores al entero de la escala principal (7/16 + 5/128+1=1 61/128)

COMO USAR UN GONIOMETRO

goniómetros Funcionan como una falsa escuadra, pero poseen un “transportador” en el cual se
puede leer directamente el ángulo. Uno de los más sencillos está constituido por un semicírculo
graduado (transportador) yun brazo móvil que tiene un índice señalador de ángulo. El brazo
móvil
puede girar al tener como eje el centro del semicírculo. Están construidos de acero inoxidable.
El
goniómetro universal está formado por dos reglas, una de ellas provista de un limbo graduado y
la otra de un vernier circular y de un anillo dentro del cual puede girar el limbo o disco
graduado
de la primera regla. Poseen un tornillo de fijación que permite inmovilizar las reglas en una
posición determinada. Están construidos en acero inoxidable, y la regla que posee el vernier
tiene
una longitud de 200 mm a 300 mm, generalmente. El limbo está graduado en ambas direcciones
y pueden medirse ángulos según convenga a la derecha o izquierda. El limbo está graduado en
360º con lecturas de 0º a 90º, 90º a 0º, 0º a 90º y de 90º a 0º. El vernier tiene 12 divisiones que
abarcan 23 grados del limbo, siendo, por tanto, la apreciación:

A= = = = 5′
Por lo que cada división del vernier representa 5 minutos. El vernier tiene generalmente 12
divisiones a la izquierda y 12 divisiones a la derecha.
EQUIPO Y MATERIALES

EQUIPOS Y MATERILES
Ítems Denominación Cantidad Unidad Observaciones
1 Piezas metálicas 3 Pza. Todos los equipos y
2 Micrómetro 1 Pza. materiales se utilizan
3 Calibrador vernier 1 Pza. para un máximo de 9
4 Lápiz 1 Pza. estudiantes
5 Cuaderno de apuntes 1 Pza.

MEDICION, CALCULOS Y GRAFICOS

D H V
22,24 99,62mm 154798,2248mm3
m

0,873in 3,920in 154798,22,48mm3*1pulg/16387,064mm3=9,446pulg3

L1 L2 L3
39,98mm 30mm 49,98mm
1.569in 1.185in 1.959in
Volumen de la
pieza
1.569*1.185*1.956=3.642300135in*25.4in3/1 in=59686.605mm

39.98*30*49.98=59946.012mm
 L H V=3√3/2 (a²)h
20mm 99.62mm 14999.72272mm
0.873in 0.873in 0.9143392408in
14999.72272mm*1 in/16387.064=0.908in

CUESTIONARIO

1. ¿Se podría medir el volumen del mismo objeto con una precisión del uno por mil
o mejor?
Claro que se puede, pero existirá siempre una incertidumbre sobre las medidas ya que
estas varían de acuerdo con el instrumento utilizado y a la manipulación de esta

2. ¿Qué instrumento se requerirán y cual seria el costo asociado a este nuevo

experimento? Para que este último punto, no es necesario que lleve a cabo la
medición, sino solo evalué y planifique el procedimiento.
Selecciona que medir.
Desarrolla definiciones operacionales.
Identificar la fuente de los datos.
Prepara un plan de muestreo.
Implementa y refina las
medida
