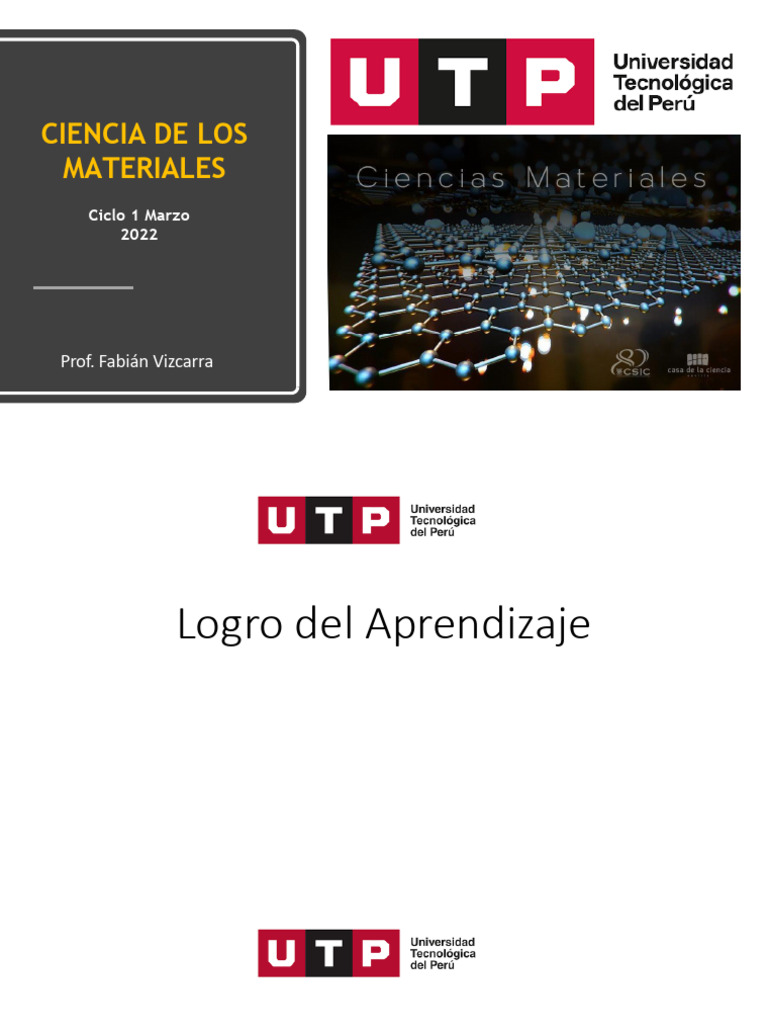

CIENCIA DE LOS

MATERIALES
Ciclo 1 Marzo
2022

Prof. Fabián Vizcarra

Logro del Aprendizaje
Dudas de la Clase Anterior
Conocimientos Previos
Secuencia y Explicación
 CAPITULO II

ESTRUCTURA ATÓMICA Y ENLACES

2.1 Introducción

Algunas de las propiedades más importantes de los

materiales sólidos dependen de la disposición geométrica
de los átomos y de las interacciones que existen entre los
átomos y de las moléculas constituyentes.

2.2 Estructura de los átomos

Los átomos constan de tres partículas subatómicas

denominadas: protones, neutrones y electrones. El
modelo simple de un átomo considera un núcleo muy
pequeño de aproximadamente 10-14 m de diámetro,
rodeado por una nube de electrones relativamente poco
dispersa y de densidad variable, de tal manera que el
diámetro del átomo es del orden del 10-10 m. El núcleo
constituye casi toda la masa del átomo y contiene

95
protones y neutrones. Un protón tiene una masa de
1.673x10-24 gr y una carga unitaria de + 1.602x10-19
culombios (C). El neutrón es ligeramente más pesado que
el protón y tiene una masa de 1.675x10-24 gr pero no
tiene carga. El electrón tiene una masa relativamente
pequeña de 9.109x10-28 gr y una carga unitaria de -
1.602x10-19C que es igual a la carga del protón pero de
signo contrario.

Los electrones externos de la nube electrónica

determinan la mayoría de las propiedades eléctricas,
mecánicas, químicas y térmicas de los átomos, por
consiguiente es importante un estudio básico de la
estructura atómica para el estudio de los materiales de
ingeniería.

2.3 Números atómicos y masas atómicas

2.3.1 Números atómicos (z)

Nos indican el número de protones cargados

positivamente que están en el núcleo y en un átomo
neutro, y también es igual al número de electrones de su
nube de carga.

96
2.3.2 Masas atómicas (A)

La masa atómica relativa de un elemento es la masa en

gramos de 6.023x1023 átomos, conocido como el número
de Avogadro (NA) de ese elemento. El átomo de carbono
que tiene 6 protones y 6 neutrones, es el átomo de
carbono 12 y su masa es la masa de referencia de las
masas atómicas.

2.3.3 Número de neutrones (N)

El número de neutrones se puede calcular con la

siguiente ecuación:

𝑁 =𝐴−𝑍 2.1

Es decir el número de neutrones es igual a la masa

atómica aplicando la ley de redondeo menos el número
atómico.

Problema 2.1

a) ¿Cuál es la masa en gramos de un átomo de oro?

b) ¿Cuántos átomos hay en un gramo de oro?

97
Solución

a) La masa atómica del oro es 196.96 gr/mol. Dado

que en 196.96 gr de oro hay 6.02x23 átomos, el
número de gramos en un átomo de oro es:
𝑔𝑟
196.96 𝑚𝑜𝑙 𝑑𝑒 𝑜𝑟𝑜 𝒎 𝑔𝑟 𝑑𝑒 𝑜𝑟𝑜
=
6.02𝑥1023 á𝑡𝑜𝑚𝑜𝑠/𝑚𝑜𝑙 1 á𝑡𝑜𝑚𝑜

𝒎 = 𝑚𝑎𝑠𝑎 𝑑𝑒 1 á𝑡𝑜𝑚𝑜 𝑑𝑒 𝑜𝑟𝑜

𝑔𝑟
196.96 𝑚𝑜𝑙 𝑑𝑒 𝑜𝑟𝑜
𝒎= 𝑥 1 á𝑡𝑜𝑚𝑜
6.02𝑥1023 á𝑡𝑜𝑚𝑜𝑠/𝑚𝑜𝑙

𝒎 = 𝟑. 𝟐𝟕𝒙𝟏𝟎−𝟐𝟐 𝒈𝒓

b) El número de átomos de oro en 1 gr de oro es:

6.02𝑥1023 á𝑡𝑜𝑚𝑜𝑠/𝑚𝑜𝑙 𝒙 á𝑡𝑜𝑚𝑜𝑠 𝑑𝑒 𝑜𝑟𝑜

𝑔𝑟 =
196.96 𝑚𝑜𝑙 𝑑𝑒 𝑜𝑟𝑜 1 𝑔𝑟 𝑑𝑒 𝑜𝑟𝑜

𝒙 = 𝑛ú𝑚𝑒𝑟𝑜 𝑑𝑒 á𝑡𝑜𝑚𝑜𝑠 𝑑𝑒 𝑜𝑟𝑜

6.02𝑥1023 á𝑡𝑜𝑚𝑜𝑠/𝑚𝑜𝑙
𝒙= 𝑔𝑟 (1 𝑔𝑟 𝑑𝑒 𝑜𝑟𝑜)
196.96 𝑚𝑜𝑙 𝑑𝑒 𝑜𝑟𝑜

𝒙 = 𝟑. 𝟎𝟓𝟔𝒙𝟏𝟎𝟐𝟏 á𝒕𝒐𝒎𝒐𝒔

98
Problema 2.2

Un alambre de oro tiene 0.7 mm de diámetro y 8.0 cm de

largo. ¿Cuántos átomos contiene? La densidad del oro es
19.3 gr/cm3.

Solución

Primero determinamos la masa del alambre de oro con la

ecuación:

𝑚
𝜌= 2.2
𝑣

𝑚 = 𝜌𝑥𝑣 2.3

Donde:

𝜌 = 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 𝑜𝑟𝑜

𝑚 = 𝑚𝑎𝑠𝑎 𝑑𝑒𝑙 𝑎𝑙𝑎𝑚𝑏𝑟𝑒 𝑑𝑒 𝑜𝑟𝑜

𝑣 = 𝑣𝑜𝑙ú𝑚𝑒𝑛 𝑑𝑒𝑙 𝑎𝑙𝑎𝑚𝑏𝑟𝑒 𝑑𝑒 𝑜𝑟𝑜

Calculamos el volumen del alambre de oro con la

siguiente ecuación:

𝜋𝑑 2
𝑣= 𝑥𝑙 2.4
4

99
Donde:

𝑑 = 𝑑𝑖á𝑚𝑒𝑡𝑟𝑜 𝑑𝑒𝑙 𝑎𝑙𝑎𝑚𝑏𝑟𝑒 𝑑𝑒 𝑜𝑟𝑜

𝑙 = 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒𝑙 𝑎𝑙𝑎𝑚𝑏𝑟𝑒 𝑑𝑒 𝑜𝑟𝑜

Reemplazando los valores tenemos:

2
𝜋 0.7 𝑚𝑚
𝑣= 𝑥(80 𝑚𝑚)
4

𝑣 = 30.7876 𝑚𝑚3

Reemplazando

𝑚 = 19.3 𝑔𝑟/𝑐𝑚3 𝑥30.7876𝑚𝑚3

𝑚 = 594.20 𝑔𝑟

Finalmente calculamos el número de átomos con la

siguiente relación:

6.02𝑥1023 á𝑡𝑜𝑚𝑜𝑠/𝑚𝑜𝑙 𝒙 á𝑡𝑜𝑚𝑜𝑠 𝑑𝑒 𝑜𝑟𝑜

𝑔𝑟 =
196.96 𝑑𝑒 𝑜𝑟𝑜 594.2 𝑔𝑟 𝑑𝑒 𝑜𝑟𝑜
𝑚𝑜𝑙

𝒙 = 𝑛ú𝑚𝑒𝑟𝑜 𝑑𝑒 á𝑡𝑜𝑚𝑜𝑠 𝑑𝑒 𝑜𝑟𝑜

100
 6.02𝑥1023 á𝑡𝑜𝑚𝑜𝑠/𝑚𝑜𝑙
𝒙= 𝑔𝑟 (594.2 𝑔𝑟 𝑑𝑒 𝑜𝑟𝑜)
196.96 𝑚𝑜𝑙 𝑑𝑒 𝑜𝑟𝑜

𝒙 = 𝟏. 𝟖𝟏𝟔𝒙𝟏𝟎𝟐𝟒á𝒕𝒐𝒎𝒐𝒔

Problema 2.3

Una soladura contiene 52% en peso de estaño y 48% en

peso de plomo. ¿Cuáles son los porcentajes atómicos de
estaño y plomo en la soldadura?

Solución

Tomando como base 100 gr de la soldadura de 52% en

peso de estaño y 48% en peso de plomo, entonces tendría
52 gr de estaño y 48 gr de plomo, el número de mol-
gramo de estaño y plomo será de:

52 𝑔𝑟
𝑁ú𝑚𝑒𝑟𝑜 𝑚𝑜𝑙𝑒𝑠 𝑑𝑒 𝑒𝑠𝑡𝑎ñ𝑜 = = 0.4381 𝑚𝑜𝑙
118.69 𝑔𝑟/𝑚𝑜𝑙

48 𝑔𝑟
𝑁ú𝑚𝑒𝑟𝑜 𝑚𝑜𝑙𝑒𝑠 𝑑𝑒 𝑝𝑙𝑜𝑚𝑜 = = 0.2316 𝑚𝑜𝑙
207.19 𝑔𝑟/𝑚𝑜𝑙

Gramos-moles totales = 0.6697 mol

Por lo tanto los porcentajes atómicos de estaño y plomo son:

101
 0.4381 𝑚𝑜𝑙
% 𝑎𝑡ó𝑚𝑖𝑐𝑜 𝑑𝑒 𝑒𝑠𝑡𝑎ñ𝑜 = 100% = 𝟔𝟓. 𝟒𝟐%
0.6697𝑚𝑜𝑙

0.2316 𝑚𝑜𝑙
% 𝑎𝑡ó𝑚𝑖𝑐𝑜 𝑑𝑒 𝑝𝑙𝑜𝑚𝑜 = 100% = 𝟑𝟒. 𝟓𝟖%
0.6697𝑚𝑜𝑙

Problema 2.4

¿Cuál es la fórmula química de un compuesto intermetálico

que contiene 49.18% de Cu y 50.82% de Au?

Solución

Se determina primero las fracciones molares de Cu y Au en

este compuesto. Tomando como base 100 gr del compuesto se
tiene 49.18 gr de Cu y 50.82 gr de Au.

Por tanto,

49.18 𝑔𝑟
𝑁ú𝑚𝑒𝑟𝑜 𝑑𝑒 𝑚𝑜𝑙𝑒𝑠 𝑑𝑒 𝐶𝑢 = = 0.774 𝑚𝑜𝑙
63.54 𝑔𝑟/𝑚𝑜𝑙

50.82 𝑔𝑟
𝑁ú𝑚𝑒𝑟𝑜 𝑑𝑒 𝑚𝑜𝑙𝑒𝑠 𝑑𝑒 𝐴𝑢 = = 0.258 𝑚𝑜𝑙
196.96 𝑔𝑟/𝑚𝑜𝑙

Moles totales = 1.032 mol

Por tanto,

0.774 𝑚𝑜𝑙
𝐹𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑚𝑜𝑙𝑎𝑟 𝑑𝑒 𝐶𝑢 = = 𝟎. 𝟕𝟓
1.032𝑚𝑜𝑙

102
 0.258 𝑚𝑜𝑙
𝐹𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑚𝑜𝑙𝑎𝑟 𝑑𝑒 𝐴𝑢 = = 𝟎. 𝟐𝟓
1.032𝑚𝑜𝑙

La fórmula química resultante sería:

Cu0.75Au0.25

La fórmula química más simple con respecto a una base

entera se obtiene multiplicando tanto 0.75 como 0.25 por
4 para obtener Cu3Au que es la fórmula química más
simple.

2.3.4 Modelo atómico de Bohr

En esta teoría se supone que los electrones giran

alrededor del núcleo atómico en orbitales discretos y la
posición de un electrón particular se define con mayor o
menor precisión, en términos de su orbital. Este modelo
atómico se lo representa en la figura 2.1.

103
Figura 2.1. Representación esquemática del átomo de Bohr.
(Fuente: CALLISTER William. 2007. Ciencia e Ingeniería de
Materiales. Séptima Edición)

Números Cuánticos

La teoría atómica moderna señala que el número cuántico

no es el único elemento que caracteriza el movimiento de
un electrón en torno a su núcleo y su energía, sino que
también participan cuatro números cuánticos: principal n,
secundario l, magnético ml y de spin ms.

Número cuántico principal n.- Corresponde a la n de la

ecuación de Bohr. Representa los niveles energéticos
principales del electrón o las órbitas. Cuanto mayor sea el
104
valor de n, mayor será la energía electrónica y la
posibilidad de que el electrón este más alejado del
núcleo. Los valores de n son números enteros positivos y
varían entre 1 y 7.

El número cuántico secundario l.- Este número

cuántico especifica los subniveles de energía dentro de
los niveles energéticos principales (sub órbita) donde la
probabilidad de encontrar un electrón es alta si ese nivel
energético está ocupado. Los valores permitidos de l son:

l = 0,1,2,3,……, n-1. Las letras s, p, d y f se emplean

para denominar los subniveles energéticos l de la
siguiente manera:

Número de denominación l= 0 1 2 3

Letra de denominación l= s p d f

Los subniveles energéticos s, p, d, f de un electrón se

denominan orbitales.

Número cuántico magnético ml.- Define la orientación

espacial de un orbital atómico y afecta poco la energía de
un electrón. El número cuántico ml tiene valores
105
permisibles entre – l y + l, incluido el cero. Cuando l = 0,
solo hay un valor permitido par ml, que es cero. Cuando l
= 1, hay tres valores permitidos para ml, que son -1, 0, y
+1. En general, hay 2l +1 valores permitidos para ml. En
términos de la notación de los orbitales s, p, d, y f, hay un
máximo de un orbital s, tres orbitales p, cinco orbitales d
y siete orbitales f para cada uno de los subniveles
energéticos s, p, d, y f permitidos.

Número cuántico de giro del electrón ms o de spin.- Es

el cuarto número cuántico, expresa las dos direcciones de
giro permitidas para el giro del electrón en torno a su
propio eje. Las direcciones son en sentido horario y
1 1
antihorario y sus valores permitidos son + 2y - , tiene
2

un efecto menor en la energía del electrón. Dos

electrones pueden ocupar el mismo orbital y si ocurre
eso, deben tener giros opuestos.

2.4 Estructura electrónica

Los átomos constan de niveles principales de altas

densidades electrónicas, como lo dictan las leyes de la
mecánica cuántica. Existen siete de estos niveles

106
principales cuando el número máximo de electrones
alcanza 87 para el elemento francio (Fr). Cada nivel sólo
puede contener un número máximo de electrones, que
viene dado también por las leyes de la mecánica cuántica.
El número máximo de electrones que puede ubicarse en
cada nivel atómico se define por los diferentes grupos de
los cuatro números cuánticos según el principio de Pauli
y es 2n2, donde n es el número cuántico principal. De este
modo solo puede haber un máximo de 2 electrones en el
primer orbital, 8 en el segundo, 18 en el tercero, 32 en el
cuarto, etc. Como se indica en la siguiente tabla:

Tabla 2.1. Número máximo de electrones para cada nivel

atómico principal. (Fuente: SMITH William. 2006. Fundamentos
de la Ciencia e Ingeniería de Materiales. Cuarta edición)

Número de capa, Número máximo Número máximo

n (número de electrones en de electrones en
cuántico cada capa (2n2) los orbitales
principal)

1 2(12) = 2 s2

107
2 2(22) = 8 s2p6

3 2(32) = 18 s2p6d10

4 2(42) = 32 s2p6d10f14

5 2(52) = 50 s2p6d10f14…

6 2(62) = 72 s2p6…

7 2(72) = 98 s2…

2.4.1 Configuración electrónica de los elementos

La configuración electrónica de un átomo representa la

distribución de los electrones en sus orbitales. Están
escritas en una notación convencional que enumera en
primer lugar al del número cuántico principal, seguido de
una letra que indica el orbital s, p, d, o f. Una cifra escrita
sobre la letra del orbital indica el número de electrones

108
que contiene. El orden de llenado de los orbitales es el
siguiente:

1s22s22p63s23p63d104s24p64d104f145s25p65d105f146s26p66d107s2

Tabla 2.2. Configuraciones electrónicas de los elementos más

comunes. (Fuente: Callister William. 2007. Ciencia e Ingeniería
de Materiales. Séptima Edición)

109
2.4.2 Elementos electropositivos y electronegativos

Los elementos electropositivos son metálicos por

naturaleza y ceden electrones en las reacciones químicas
para producir iones positivos o cationes. El número de
electrones cedidos por un átomo electropositivo de un
elemento se indica por un número de oxidación positivo.
Los elementos más electropositivos están en los grupos
1A y 2ª de la tabla periódica.

Los elementos electronegativos son no metálicos en

esencia y aceptan electrones en las reacciones químicas
para producir iones negativos o aniones. El número de
electrones aceptado por un átomo electronegativo de un
elemento es indicado por un número de oxidación
negativo. Los elementos más electronegativos están en
los grupos 6A y 7ª de la tabla periódica.

Algunos elementos de los grupos 4A hasta 7A de la tabla

periódica pueden comportarse de manera electropositiva
o electronegativa. Este comportamiento doble se presenta
en los elementos tales como el carbono, silicio, germanio,
arsénico, antimonio y fósforo. En algunas reacciones
tienen número de oxidación positivo, donde muestran

110
comportamiento electropositivo, y en otras tienen
números de oxidación negativos, donde muestran
comportamiento electronegativo.

Problema 2.5

Escriba la configuración electrónica para el átomo de

hierro y de los iones Fe2+ y Fe3+ empleando la notación
convencional spdf.

Solución

Para el Fe Z = 26

Para el Fe2+ Z = 24

Para el Fe3+ Z = 23

Entonces:

Fe: 1s22s22p63s23p63d64s2

Fe2+: 1s22s22p63s23p63d6

Fe3+: 1s22s22p63s23p63d5

111
2.5 Tabla periódica

112
113
2.6 Tipos de enlaces atómicos

Los enlaces químicos entre los átomos pueden dividirse

en dos grupos: primarios o enlaces fuertes y secundarios
o enlaces débiles.

2.6.1 Enlaces atómicos primarios

Los enlaces atómicos primarios se dividen en enlace

iónico, enlace covalente y enlace metálico.

Enlace iónico.- Se forman entre elementos muy

electropositivos (metálicos) y elementos muy
electronegativos (no metálicos). En la ionización los
electrones se transfieren desde átomos electropositivos a
los átomos electronegativos, produciendo cationes
cargados positivamente y aniones cargados
negativamente. Los enlaces iónicos se forman entre iones
con cargas opuestas porque se produce una disminución
neta de la energía potencial para los iones enlazados.

Como ejemplo tenemos la formación de un par iónico de

cloruro de sodio a partir de átomos de cloro y sodio,
como se puede observar en la siguiente figura.

114
Figura 2.2. Formación de un par de iones de cloruro de sodio a
partir de átomos de cloro y sodio. (Fuente: Smith William. 2006.
Fundamentos de la Ciencia e Ingeniería de Materiales. Cuarta
edición)

Fuerzas interiónicas para un par de iones

Consideremos un par de iones con carga opuesta, como

por ejemplo el par iónico Na+Cl- que se aproximan entre
sí, desde una gran distancia con separación a. A medida
que los iones se acercan son atraídos entre sí por fuerzas
culombianas. Esto significa que el núcleo de un ión
atraerá la carga de la nube electrónica del otro y
viceversa. Cuando los iones se aproximan aún más, a la
larga, sus dos nubes electrónicas interaccionarán y
aparecerán fuerzas de repulsión. Cuando las fuerzas
atractivas igualan a las fuerzas de repulsión, no habrá
fuerza neta entre iones y éstos permanecerán a una
distancia de equilibrio a0.
115
La fuerza neta entre un par de iones con carga opuesta es
igual a la suma de las fuerzas atractivas y repulsivas así:

Fneta = Fatractivas + Frepulsivas 2.5

La fuerza atractiva entre el par de iones es la fuerza

culombiana que resulta cuando los iones son
considerados como cargas puntuales. Aplicando la ley de
coulomb con unidades del SI, puede escribirse la
siguiente ecuación:

(𝑍1 𝑒)(𝑍2 𝑒) 1 2 𝑍 𝑍 𝑒2
𝐹𝑎𝑡𝑟𝑎𝑐𝑡𝑖𝑣𝑎 = = − 4𝜋𝜀 2.6
4𝜋𝜀 0 𝑎2 𝑎2 0

Donde:

𝑍1 𝑍2 = Número de electrones cedidos o aceptados por

los átomos durante la formación del ión

𝑒 = Carga del electrón (-1.6x10-19C)

a = Distancia de separación interiónica

𝜀0 = Permitividad en el vacío (8.85x10-12C2/(N.m2)

La fuerza de repulsión entre un par de iones ha resultado

de forma experimental inversamente proporcional a la

116
distancia de separación interiónica a y puede describirse
por la ecuación:

𝑛𝑏
𝐹𝑟𝑒𝑝𝑢𝑙𝑠𝑖𝑣𝑎 = − 𝑎 𝑛 +1 2.7

Donde a es la distancia de separación interiónica y b y n

son constantes; n varía generalmente desde 7 a 9 y es 9
para el NaCl.

Al sustituir las ecuaciones se tendrá la fuerza neta entre

el par iónico:

𝑍 𝑍 𝑒2
1 2 𝑛𝑏
𝐹𝑛𝑒𝑡𝑎 = − 4𝜋𝜀 − 𝑎 𝑛 +1 2.8
𝑎2 0

Problema 2.6

Calcule la fuerza de atracción entre el par de iones Ba2+ y

S2- que apenas se tocan. Considere que el radio iónico del
Ba2+ es 0.143 nm y del S2- es 0.174 nm.

Solución

z1 = +2 para Ba2+

z2 = -2 para S2-

e = 1.60x10-19C
117
𝜀0 = 8.85x10-12C2/(N.m2)

a0 = suma de los radios de los iones de Ba2+ y S2-

a0 = 0.143 nm + 0.174 nm = 0.317 nm

a0 = 0.317 nm x 10-9 m/nm = 3.17x10-10m

Reemplazando en la ecuación 2.6 tenemos:

𝑍1 𝑍2 𝑒 2
𝐹𝑎𝑡𝑟𝑎𝑐𝑡𝑖𝑣𝑎 = −
4𝜋𝜀0 𝑎2

+2 −2 (1.60𝑥10−19 𝐶)2
𝐹𝑎𝑡𝑟𝑎𝑐𝑡𝑖𝑣𝑎 = − 8.85𝑥10 −12 𝐶 2
4𝜋 (3.17𝑥10−10 𝑚)2
𝑁.𝑚 2

𝑭𝒂𝒕𝒓𝒂𝒄𝒕𝒊𝒗𝒂 = 𝟗. 𝟏𝟔𝒙𝟏𝟎−𝟗 𝑵

Energías interiónicas para un par de iones

La energía potencial neta (Eneta) entre un par de iones con

cargas opuestas, por ejemplo, Na+Cl-, que se encuentran
muy juntos, es igual a la suma de las energías asociadas
con la atracción y la repulsión de los iones y puede
determinarse con las siguientes ecuaciones:

118
 𝑍 𝑍 𝑒2
1 2
𝐸𝑎𝑡𝑟𝑎𝑐𝑐𝑖 ó𝑛 = + 4𝜋𝜀 2.9
𝑎 0

𝑏
𝐸𝑟𝑒𝑝𝑢𝑙𝑠𝑖 ó𝑛 = + 𝑎 𝑛 2.10

𝐸𝑛𝑒𝑡𝑎 = 𝐸𝑎𝑡𝑟𝑎𝑐𝑐𝑖 ó𝑛 + 𝐸𝑟𝑒𝑝𝑢𝑙𝑠𝑖 ó𝑛 2.11

𝑍1 𝑍2 𝑒 2 𝑏
𝐸𝑛𝑒𝑡𝑎 = + + 2.12
4𝜋𝜀 0 𝑎 𝑎𝑛

Problema 2.7

Calcule la energía potencial neta para el ión par Ba2+S2-

empleando la constante b calculada con los datos del
ejercicio 2.6. Suponga n = 10.5.

Solución

En el ejercicio 2.6 se determinó que:

𝐹𝑎𝑡𝑟𝑎𝑐𝑡𝑖𝑣𝑎 = 9.16𝑥10−9 𝑁

Como la fuerza atractiva es igual a la fuerza repulsiva

pero de signo contrario tenemos:

𝑛𝑏
𝐹𝑟𝑒𝑝𝑢𝑙𝑠𝑖𝑣𝑎 = −
𝑎𝑛+1

119
 𝑛𝑏
− = −9.16𝑥10−9 𝑁
𝑎𝑛 +1

Despejando b tenemos:

(9.16𝑥10 −9 𝑁)(𝑎 𝑛 +1 )
𝑏= 2.13
𝑛

También en el ejercicio 2.6 se determinó que a =

3.17x10-10 m, entonces remplazando en la ecuación 2.13
tenemos:

(9.16𝑥10−9 𝑁)(3.17𝑥10−10 )10.5+1

𝑏=
10.5

𝑏=0

Reemplazando en la ecuación 2.12 tenemos:

𝑍1 𝑍2 𝑒 2 𝑏
𝐸𝑛𝑒𝑡𝑎 = + + 𝑛
4𝜋𝜀0 𝑎 𝑎

+2 −2 (1.60𝑥10−19 𝐶)2
𝐸𝑛𝑒𝑡𝑎 = 8.85𝑥10 −12 𝐶 2
+ 0
4𝜋 (3.17𝑥10−10 𝑚)
𝑁.𝑚 2

𝑬𝒏𝒆𝒕𝒂 = −𝟐. 𝟗𝒙𝟏𝟎−𝟏𝟖 𝑵. 𝒎

𝑬𝒏𝒆𝒕𝒂 = −𝟐. 𝟗𝒙𝟏𝟎−𝟏𝟖 𝑱

120
Enlace covalente.- Se forma entre átomos con pequeñas
diferencias de electronegatividad y ubicados muy
próximos en la tabla periódica. En el enlace covalente,
los átomos generalmente comparten sus electrones
externos s y p con otros átomos, de modo que cada átomo
alcanza la configuración electrónica de gas noble. En este
tipo de enlace, cada uno de los átomos contribuye con un
electrón a la formación del par de electrones del enlace y
las energías de los átomos asociados con el enlace
decrecen como consecuencia de la interacción de los
electrones. En el enlace covalente pueden formarse
enlaces múltiples de pares de electrones por un átomo
consigo mismo o con otros átomos.

Figura 2.3. Representación esquemática del enlace covalente de

una molécula de metano. (Fuente: CALLISTER William. 2007.
Ciencia e Ingeniería de Materiales. Séptima edición)

121
Figura 2.4. Representación esquemática del enlace covalente de
una molécula de silicio. (Fuente: Askeland Donald. 1998. Ciencia
e Ingeniería de Materiales. Tercera edición)

Enlace metálico.- Se presenta en los metales y

aleaciones sólidas, los átomos están ordenados y muy
juntos en una ordenación sistemática o estructura
cristalina. Los metales tienen uno, dos y hasta tres
electrones de valencia y no pertenecen a ningún átomo en
particular y son libres de circular a través del metal. Se
puede interpretar que pertenecen al metal formando una
nube de electrones, el núcleo y los electrones que no son
de valencia forman cationes que poseen una carga
positiva igual al total de electrones de valencia por
átomo.

122
Figura 2.5. Ilustración esquemática del enlace metálico. (Fuente:
CALLISTER William. 2007. Ciencia e Ingeniería de Materiales.
Séptima edición)

2.6.2 Enlace secundario o de Van Der Waals

Los enlaces secundarios de Van Der Waals o físicos, son

débiles comparados con los primarios o químicos. La
fuerza motriz para la formación del enlace secundario es
la atracción de los dipolos eléctricos contenidos en los
átomos o en las moléculas.

Se crea un momento dipolar eléctrico al separar dos

cargas iguales y opuestas. Los dipolos eléctricos se crean
en los átomos o en las moléculas cuando existen centros

123
con cargas positiva y negativa, como se puede observar
en la siguiente figura:

Figura 2.6. Ilustración esquemática del enlace de Van Der Waals

entre dos dipolos. (Fuente: CALLISTER William. 2007. Ciencia
e Ingeniería de Materiales. Séptima edición)

Al calentar el agua hasta el punto de ebullición se

rompen los enlaces de Van Der Waals y el agua se
convierte en vapor, pero son necesarias temperaturas
mucho más altas para romper los enlaces covalentes que
unen los átomos de oxígeno y de hidrógeno. Los enlaces
de Van Der Waals pueden modificar de manera notable
las propiedades de los materiales.

Enlaces mixtos

En la mayor parte de los materiales, el enlace entre los

átomos es una mezcla de dos o más tipos, pudiendo ser:
iónico-covalente, metálico-covalente, metálico-iónico.
Por ejemplo el hierro está enlazado por una combinación
124
de enlace metálico y covalente, lo que impiden que los
átomos se empaqueten tan eficientemente como
quisiéramos. Los compuestos formados a partir de dos o
más metales (compuestos intermetálicos) pueden estar
enlazados mediante una mezcla de enlaces metálicos y
iónicos particularmente cuando existe una diferencia
importante de electronegatividades entre elementos.

Muchos compuestos cerámicos y semiconductores, que

son combinaciones de elementos metálicos y no
metálicos, tienen una mezcla de enlaces covalentes y
iónicos. Conforme aumenta la diferencia de
electronegatividad entre los átomos, los enlaces se hacen
más iónicos. La fracción del enlace que es covalente
puede ser estimada a partir de la siguiente ecuación:

2
𝐹𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑐𝑜𝑣𝑎𝑙𝑒𝑛𝑡𝑒 = 𝑒 (−0.25 ∆𝐸 )
2.14

Donde ∆𝐸 es la diferencia de electronegatividades.

Problema 2.7

¿Qué fracción del enlace es covalente para el caso del

SiO2?

125
Solución

Determinamos las electronegatividades para el Si y el O.

Electronegatividad del Si = 1.8

Electronegatividad del O = 3.5

Reemplazando en la ecuación 2.14 tenemos:

2
𝐹𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑐𝑜𝑣𝑎𝑙𝑒𝑛𝑡𝑒 = 𝑒 (−0.25 ∆𝐸 )

3.5−1.8 2 )
𝐹𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑐𝑜𝑣𝑎𝑙𝑒𝑛𝑡𝑒 = 𝑒 (−0.25

𝑭𝒓𝒂𝒄𝒄𝒊ó𝒏 𝒄𝒐𝒗𝒂𝒍𝒆𝒏𝒕𝒆 = 𝟎. 𝟒𝟖𝟔

Cuanto mayor es la diferencia en las electronegatividades

de los elementos que intervienen en un enlace mixto
iónico-covalente, mayor es el grado de carácter iónico del
enlace. Pauling propuso la siguiente ecuación para
determinar el porcentaje de carácter iónico de enlace en
un compuesto AB.

1
𝑋𝐴 −𝑋𝐵 2
% 𝑑𝑒 𝑐𝑎𝑟á𝑐𝑡𝑒𝑟 𝑖ó𝑛𝑖𝑐𝑜 = (1 − 𝑒 4 (100%) 2.15

Donde XA y XB son las electronegatividades de los

átomos A y B en el compuesto.

126
Algunos compuestos semiconductores tienen enlace
mixto iónico-covalente, como por ejemplo el GaAs y
ZnSe.

Problema 2.8

Calcule el porcentaje de carácter iónico del compuesto

semiconductor GaAs (Arsenio de Galas), empleando la
ecuación de Pauling.

1
𝑋 𝐴 −𝑋 𝐵 2
% 𝑑𝑒 𝑐𝑎𝑟á𝑐𝑡𝑒𝑟 𝑖ó𝑛𝑖𝑐𝑜 = (1 − 𝑒 4 (100%)

Solución

Determinamos las electronegatividades en la tabla

periódica, siendo las siguientes:

Electronegatividad del Ga = 1.6

Electronegatividad del As = 2

Reemplazando en la ecuación de Pauling tenemos:

1
2−1.6 2
% 𝑑𝑒𝑐𝑎𝑟á𝑐𝑡𝑒𝑟𝑖ó𝑛𝑖𝑐𝑜 = (1 − 𝑒 4 (100%)

1
0.4 2
% 𝑑𝑒𝑐𝑎𝑟á𝑐𝑡𝑒𝑟𝑖ó𝑛𝑖𝑐𝑜 = (1 − 𝑒 4 (100%)

127
% 𝑑𝑒𝑐𝑎𝑟á𝑐𝑡𝑒𝑟𝑖ó𝑛𝑖𝑐𝑜 = (1 − 0.96)(100%)

% 𝒅𝒆𝒄𝒂𝒓á𝒄𝒕𝒆𝒓 𝒊ó𝒏𝒊𝒄𝒐 = 𝟒%)

Problema 2.9

El transbordador espacial tiene un brazo manipulador

largo, que permite a los astronautas lanzar y recuperar
satélites. Diseñe un material adecuado para este
dispositivo.

Solución

En primer lugar el material debe ser rígido, de manera

que ocurra poca deformación al aplicar una carga; esta
característica ayuda a que el operador maniobre el brazo
manipulador con precisión. Generalmente materiales con
enlaces fuertes y punto de fusión alto, tienen un módulo
de elasticidad también alto, es decir de rigidez elevado.
En segundo término, el material debe ser ligero para
permitir que en órbita se pueda llevar el máximo de
carga, por lo que se desea una densidad baja.

Se obtiene una rigidez aceptable a partir de metales con

punto de fusión alto como el berilio y el tungsteno,
también de algunos cerámicos y algunas fibras como el
128
carbono. El tungsteno sin embargo tiene una densidad
muy alta, en tanto que los cerámicos son muy frágiles. El
berilio con módulo de elasticidad mayor que el del acero
y densidad menor que la del aluminio, puede ser un
excelente candidato. El material preferido es un
compuesto formado por fibras de carbono incrustadas en
matriz epóxica, la fibra de carbono tiene un módulo de
elasticidad excepcionalmente alto, en tanto que la
combinación carbono y epóxica da un material de
densidad muy baja. (Askelan Donald. (1998). Ciencia e
ingeniería de los materiales. Tercera Edición).

129
Resumen
