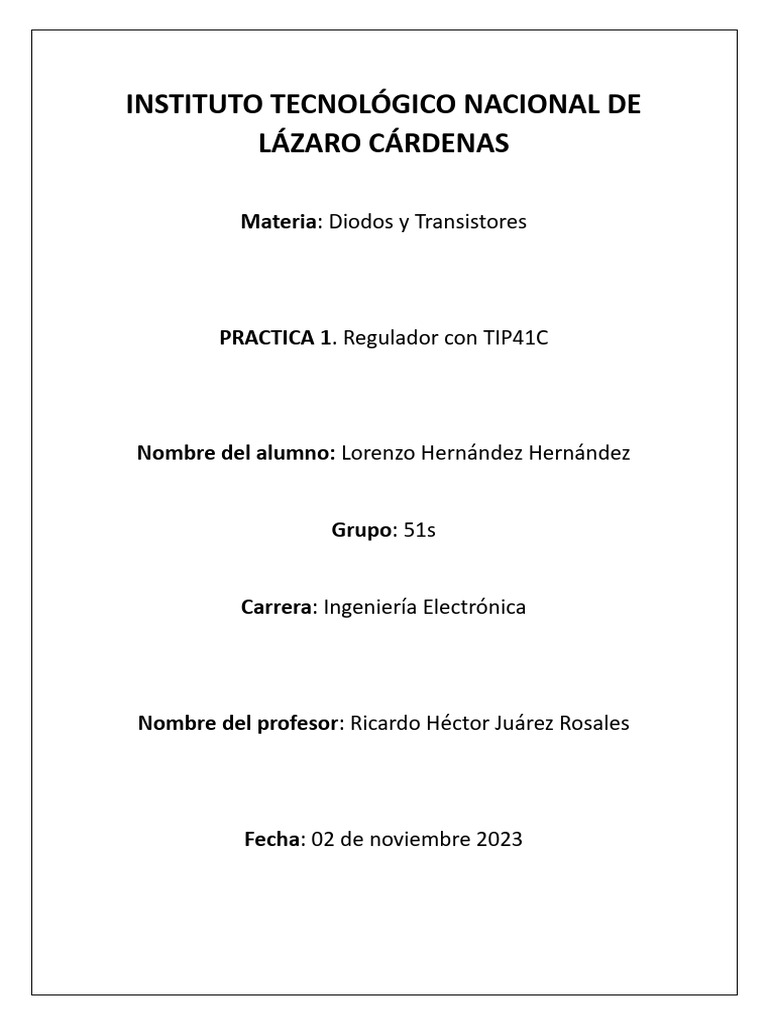

INSTITUTO TECNOLÓGICO NACIONAL DE

LÁZARO CÁRDENAS

Materia: Diodos y Transistores

PRACTICA 1. Regulador con TIP41C

Nombre del alumno: Lorenzo Hernández Hernández

Grupo: 51s

Carrera: Ingeniería Electrónica

Nombre del profesor: Ricardo Héctor Juárez Rosales

Fecha: 02 de noviembre 2023

 Índice

Introduccion …………………………………………………………………………………………………………..3

Marco Teórico………………………………………………………………………………………………………….3

Desarrollo……………………………………………………………………………………………………………….8

Conclusión …………………………………………………………………………………………………………….11
 Introducción
En el presente reporte se hará el desarrollo de una práctica la cual será una fuente
reguladora de voltaje, dónde además se agregará un transistor con divisor de voltaje y
un potenciómetro el cuál se encargará de regular el voltaje que está produciendo la
fuente.
Se hará el diseño y el desarrollo para regular que la fuente entregué 3 volts como mínimo
y 30 volts como máximo, esto para que la fuente no esté limitada a una sola salida de
voltaje.
También se retomará la teoría de los componentes con el fin de conocer los elementos
que se están utilizando y de qué manera se utilizan

Transformador
Se denomina transformador a un elemento eléctrico que permite aumentar o disminuir
la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. La
potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin
pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un
pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre otros
factores
Enseguida se muestra el diagrama del transformador y también se muestra la imagen de
como se ve un transformador de manera física:

En este caso se utilizara un transformador de 120v a 24v, es decir que en su entrada

tendrá 120v AC y en su salida se obtendrán 24v AC.

Diodo rectificador
El diodo rectificador es un dispositivo semiconductor que se utiliza para convertir la
corriente alterna en corriente continua. Tiene una conductividad unidireccional evidente
y puede fabricarse con materiales semiconductores como el germanio o el silicio.
Se utilizan muchos tipos de diodos para una amplia gama de aplicaciones. Los diodos
rectificadores son un componente vital en las fuentes de alimentación, donde se utilizan
para convertir la tensión alterna en tensión continua.

El símbolo del diodo rectificador y el diodo de maner física se muestran en las siguientes
imágenes:

Puente de diodos
El puente de diodos, también conocido como puente rectificador o puente Graetz. Es un
arreglo que como su nombre lo indica, utiliza algunos diodos con el fin de convertir la
corriente alterna en corriente directa. Debido a su gran sencillez en cuanto a
construcción y uso, lo podemos encontrar en aplicaciones tanto industriales como en el
hogar, principalmente en fuentes de alimentación de voltaje.

Se puede construir con un arreglo de cuatro diodos como se muestra a continuación:

También se puede conseguir de manera comercial como un solo componente
electrónico y funciona de la misma manera, este puente de diodos se muestra en la
siguiente imagen.

Capacitor Electrolítico
Un condensador electrolítico es un dispositivo electrónico, normalmente con forma
cilíndrica, que es capaz de acumular energía en su interior cuando se conecta a una
fuente de tensión. El condensador está formado por dos placas metálicas separadas por
un elemento dieléctrico.
Cuando el condensador se conecta a esa fuente externa de voltaje, circula la corriente
eléctrica por él y una de las placas se carga positivamente y otra negativamente. El
condensador mantiene esa carga de energía hasta que se le conecte otro elemento que
lo descargue, como por ejemplo una resistencia.
En electrónica, el condensador electrolítico tiene múltiples usos. Se utiliza para modular
la señal en fuentes de alimentación. También como oscilador o generador de
frecuencias.
El capacitor Electrolítico será de utilidad para la fuente de voltaje ya que con este se hará
un filtrado de señal haciendo que la señal de voltaje de salida sea en corriente directaz
así como se muestra en la gráfica
El diagrama del capacitor y su encapsulado físico se muestra en las siguientes imágenes

Transistor
El transistor bipolar, también conocido como transistor BJP (Bipolar Junction
Transistor) ha adquirido una gran importancia en el mundo de los circuitos
electrónicos desde su invención. El transistor está compuesto por tres
terminales: base, colector y emisor. El emisor tiene que ser una región muy
dopada, ya que cuanto más dopaje tenga el emisor, mayor cantidad de
portadores podrá aportar a la corriente.
La base debe ser muy estrecha y poco dopada, con el fin de que toda la
corriente que proviene del emisor pase al colector. Además, para que el
dispositivo actúe como un transistor, la base ha de ser estrecha. La región del
colector tiene que ser menos dopada que la del emisor.
 POTENCIOMETRO
un potenciómetro es un instrumento utilizado generalmente en un ámbito técnico con el fin de
poder determinar la diferencia de potencial eléctrico entre dos terminales eléctricas. la
diferencia de potencial es lo que comúnmente se conoce como voltaje.

tiene una resistencia variable en cada extremo y una tercera conexión hacia un control
deslizante, el cual nos permitirá aumentar o disminuir la resistencia propiamente.
 Desarrollo

Para el desarrollo de esta práctica se comienza analizando el modelo de fuente

reguladora de voltaje que se tendrá y a partir de eso se realiza el análisis de lo que se
espera obtener a la salida de la fuente reguladora.

El modelo de fuente de voltaje es el siguiente:

Como se observa en el circuito no disponemos de los datos rb2 ni rb1 que son gran parte
fundamental de nuestros problemas, una vez obtenidos los datos en el datasheet
tenemos que 𝛽 = 75 y su potencia es de 𝑃 = 65𝑤

𝑉𝑝 = 𝑉𝑅𝑚𝑠 ∗ √2

𝑉𝑝 = 24 ∗ √2
𝑉𝑝 ≈ 33𝑣

El cual se considera los 30v de colecto-emisor y voltaje salida en emisor 3v.

Para esta parte deberemos tomar en cuenta el valor de la corriente por lo que la mejor
manera de obtenerla seria
𝑃 65𝑊
𝐼= = = 2.16𝐴
𝑉 33𝑉
Ahora todas las resistencias que se deberán sacar como RL, Rb2 y Rb1.
𝑉𝐿 3𝑉
𝑅𝐿 = = = 1.38Ω
𝐼𝐿 2.16𝐴

𝑅𝐵2 = 𝛽𝑅𝐿
𝑅𝐵2 = (75)(1.38) = 103.5Ω

𝑅𝐵2
𝑉𝐵 = 𝑉𝑐𝑐
𝑅𝐵1 + 𝑅𝐵2
103.5
3.7𝑣 = (33) 𝑑𝑒𝑠𝑝𝑒𝑗𝑎𝑛𝑑𝑜
103.5 + 𝑅𝐵1
𝑅𝐵2 𝑉𝑐𝑐
𝑅𝐵1 = − 𝑅𝐵2
𝑉𝐵
(103.5)(33𝑣)
𝑅𝐵1 = − 103.5
3.7𝑣
𝑅𝐵1 = 819.60 Ω valor comercial
𝑅𝐵1 = 820 Ω

𝑉𝐶𝐶
𝐼𝑅𝐵1 =
𝑅𝐵1
33𝑉
𝐼𝑅𝐵1 =
820Ω
𝐼𝑅𝐵1 = 40.24𝑚𝐴
 𝑃𝑅𝐵1 = (33𝑉)(40.24𝑚𝐴)
𝑃𝑅𝐵1 = 1.32𝑊
𝑃𝑅𝐵1 ≈ 2𝑊
𝑅𝐵2
𝑉𝐵 = 𝑉𝑐𝑐
𝑅𝐵1 + 𝑅𝐵2
( 𝑅𝐵1 + 𝑅𝐵2 )𝑉𝐵 = 𝑅𝐵2 𝑉𝑐𝑐

𝑉𝐵 𝑅𝐵1 + 𝑉𝐵 𝑅𝐵2 = 𝑅𝐵2 𝑉𝑐𝑐

𝑉𝐵 𝑅𝐵1 = −𝑉𝐵 𝑅𝐵2 + 𝑅𝐵2 𝑉𝑐𝑐
𝑅𝐵2 (𝑉𝑐𝑐 − 𝑉𝐵 ) = 𝑉𝐵 𝑅𝐵1
𝑉𝐵 𝑅𝐵1
𝑅𝐵2 =
𝑉𝑐𝑐 − 𝑉𝐵
(3,7𝑉)(820)
𝑅𝐵2 =
33𝑉 + 3.2𝑉
𝑅𝐵2 = 10 945.2Ω
𝑅𝐵2 ≈ 10𝑘Ω

El siguiente diagrama se muestra cómo debería estar conectado y sus resultados

 Conclusión
En conclusión, los arreglos de transistores pueden ser de mucha ayuda
para diseñar fuentes reguladoras de voltaje ya que el arreglo que se utilizó
en esta práctica nos permite tener una fuente más completa que se puede
utilizar para alimentar cargas pequeñas (3v) y grandes (30v) además de
que permite variar el voltaje en este mismo rango, esto facilitaría al
estudiante para alimentar circuitos que necesiten un voltaje
entre ese rango.
